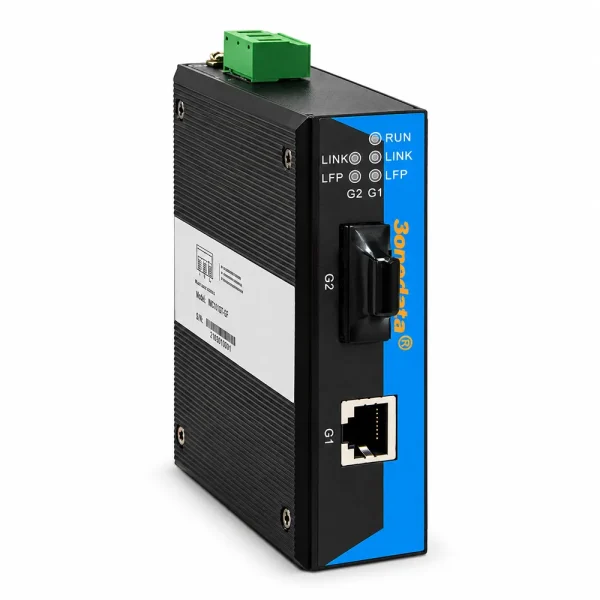

Bộ chuyển đổi quang điện 3Onedata Model IMC101GT-GF

3Onedata IMC101GT-GF là bộ chuyển đổi quang điện công nghiệp Gigabit dùng để kết nối mạng Ethernet cáp đồng với đường truyền cáp quang. Thiết bị cung cấp 1 cổng quang Gigabit và 1 cổng Ethernet 10/100/1000Base-TX, phù hợp với các hệ thống cần mở rộng khoảng cách truyền dẫn, cách ly môi trường điện từ và duy trì kết nối mạng trong điều kiện công nghiệp. IMC101GT-GF được thiết kế với vỏ hợp kim, cấp bảo vệ IP40, nguồn đầu vào 12–48VDC và dải nhiệt độ hoạt động từ -40°C đến 85°C. Thiết bị còn hỗ trợ chức năng LFP để hỗ trợ giám sát trạng thái liên kết giữa cổng quang và cổng điện. Với cấu hình Gigabit, sản phẩm có thể sử dụng trong hệ thống camera, mạng nhà máy, trạm kỹ thuật, giao thông và nhiều ứng dụng Ethernet công nghiệp.

IMC101GT-GF chuyển đổi Gigabit Ethernet sang quang như thế nào?

Chức năng chính của 3Onedata IMC101GT-GF là chuyển đổi tín hiệu Ethernet từ cáp đồng sang tín hiệu quang và ngược lại. Một phía thiết bị cung cấp cổng Ethernet 10/100/1000Base-TX, phía còn lại là giao diện quang Gigabit. Cấu hình này cho phép các thiết bị Ethernet như switch, camera IP, máy tính công nghiệp, PLC có cổng mạng hoặc thiết bị điều khiển kết nối với hạ tầng cáp quang mà không cần thay đổi giao diện mạng trên thiết bị đầu cuối. Đường truyền quang thường được sử dụng khi khoảng cách vượt quá giới hạn của Ethernet trên cáp đồng hoặc tuyến đi qua khu vực có nhiều nguồn nhiễu điện từ. Sợi quang không dẫn điện và truyền dữ liệu bằng tín hiệu ánh sáng, nhờ đó giúp cách ly điện giữa hai khu vực. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ, loại giao diện quang và điều kiện lắp đặt.

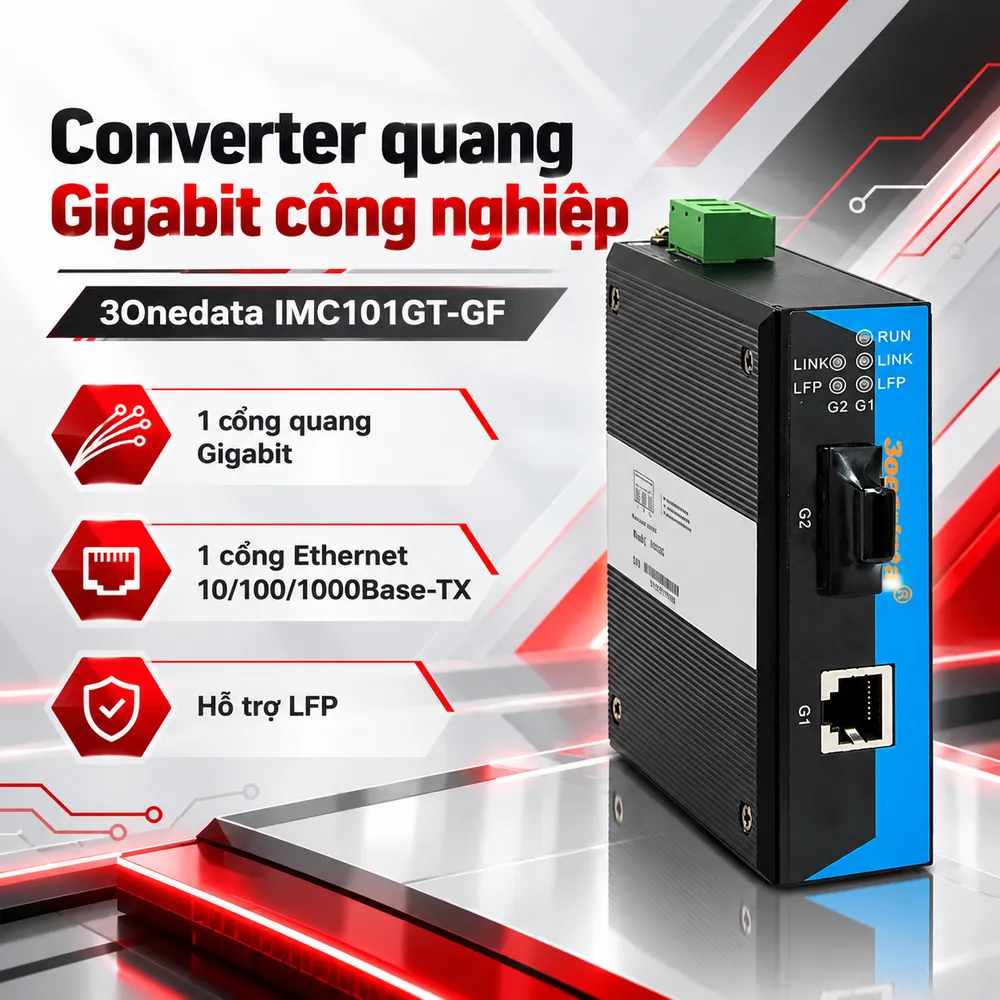

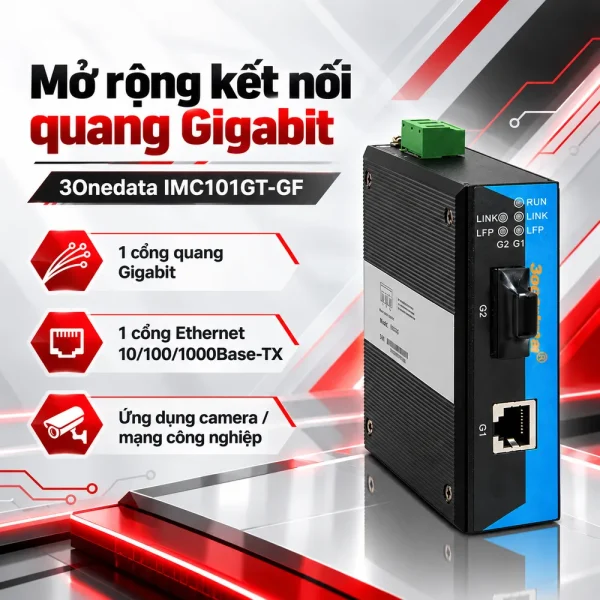

Cổng Gigabit 10/100/1000Base-TX và giao diện quang

IMC101GT-GF hỗ trợ một cổng mạng Ethernet 10/100/1000Base-TX, cho phép kết nối với các thiết bị hoạt động ở nhiều tốc độ Ethernet khác nhau. Cấu hình Gigabit phù hợp với những hệ thống có nhu cầu truyền dữ liệu cao hơn so với converter Fast Ethernet 100Mbps. Ở phía quang, thiết bị cung cấp một giao diện Gigabit dùng để kết nối với tuyến cáp quang. Khi triển khai thực tế, cần xác định chính xác loại module hoặc giao diện quang, bước sóng, loại sợi Single Mode hoặc Multimode và khoảng cách truyền tương ứng với cấu hình cụ thể của sản phẩm. Tốc độ Gigabit giúp IMC101GT-GF phù hợp với mạng camera có nhiều luồng dữ liệu, hệ thống máy tính công nghiệp, mạng backbone nhỏ hoặc tuyến kết nối giữa các tủ mạng. Tuy nhiên, băng thông thực tế của toàn tuyến còn phụ thuộc vào thiết bị hai đầu, loại cáp, cấu hình mạng và lưu lượng đang truyền. Converter chỉ thực hiện chuyển đổi môi trường truyền dẫn, không làm tăng băng thông vượt quá khả năng của hệ thống nguồn và đích.

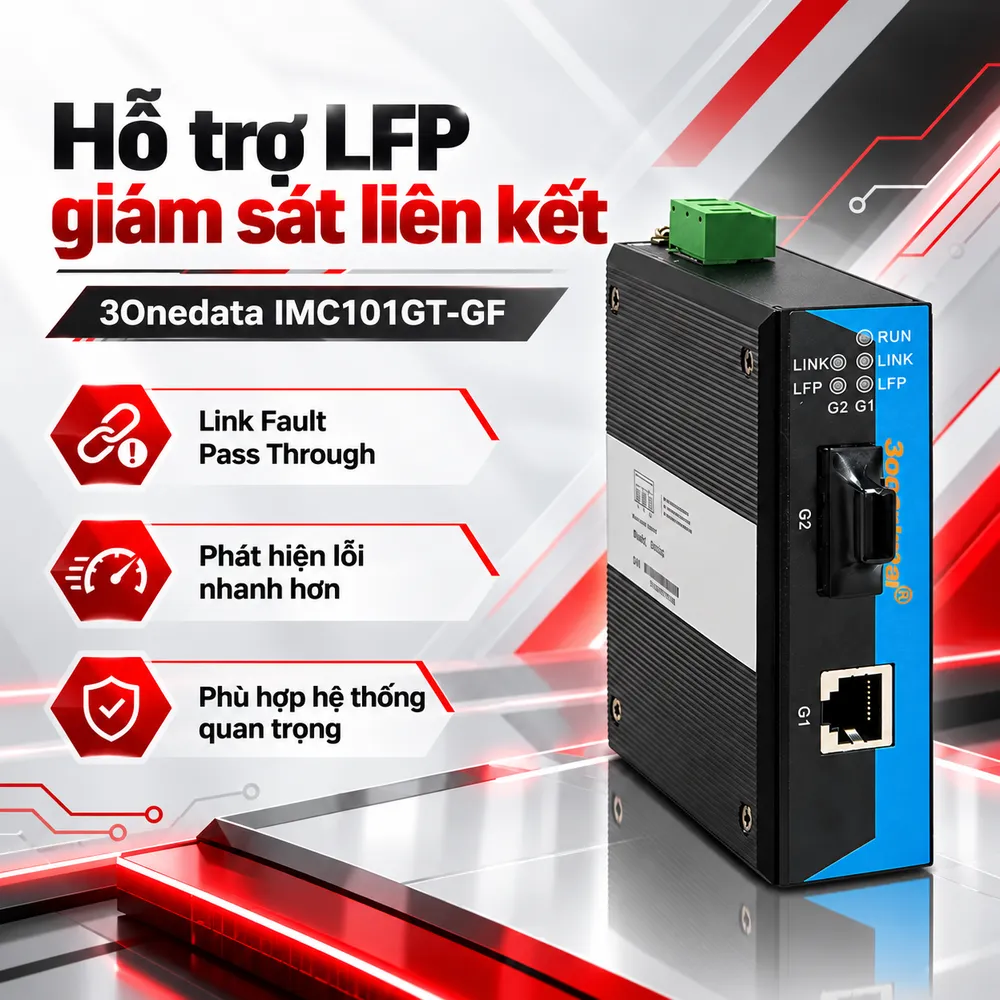

Hỗ trợ LFP để giám sát trạng thái liên kết

Một tính năng đáng chú ý của IMC101GT-GF là LFP – Link Fault Pass Through. Chức năng này hỗ trợ truyền thông tin trạng thái lỗi liên kết giữa cổng quang và cổng Ethernet. Trong hệ thống converter thông thường, nếu đường quang bị mất nhưng cổng Ethernet tại một đầu vẫn giữ trạng thái liên kết, thiết bị mạng có thể không nhận biết ngay sự cố. LFP giúp trạng thái mất kết nối được phản ánh sang phía còn lại, hỗ trợ switch hoặc thiết bị đầu cuối phát hiện lỗi tuyến nhanh hơn. Tính năng này hữu ích trong hệ thống camera, mạng công nghiệp hoặc các tuyến truyền quan trọng cần giám sát liên kết. Khi đường quang hoặc Ethernet gặp sự cố, kỹ thuật viên có thể xác định tình trạng kết nối thuận tiện hơn. Việc sử dụng LFP cần được xem xét theo kiến trúc mạng tổng thể. Trong một số trường hợp bảo trì hoặc kiểm tra, người vận hành cần hiểu rõ cơ chế hoạt động của tính năng để tránh nhầm lẫn giữa lỗi cổng và lỗi đường truyền.

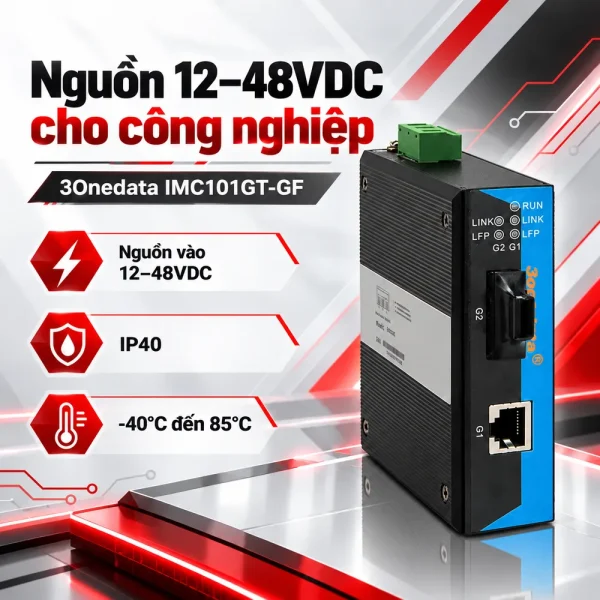

Thiết kế công nghiệp IP40, nguồn 12–48VDC và nhiệt độ rộng

3Onedata IMC101GT-GF được thiết kế cho môi trường công nghiệp với vỏ hợp kim cường lực và cấp bảo vệ IP40. Cấu trúc này giúp bảo vệ linh kiện bên trong trước vật thể rắn có kích thước phù hợp với giới hạn của cấp IP40. Thiết bị hỗ trợ nguồn đầu vào từ 12 đến 48VDC, phù hợp với nhiều hệ thống nguồn DC trong tủ điều khiển, tủ mạng và trạm kỹ thuật. Dải nguồn rộng giúp việc tích hợp vào hệ thống hiện hữu thuận tiện hơn. IMC101GT-GF có dải nhiệt độ hoạt động từ -40°C đến 85°C. Đây là thông số đáng chú ý đối với các vị trí có nhiệt độ thay đổi lớn như nhà máy, trạm giao thông, tủ kỹ thuật hoặc khu vực không sử dụng điều hòa liên tục. Theo thông tin sản phẩm, thiết bị đáp ứng các chứng nhận CE và FCC. Với các dự án yêu cầu hồ sơ nghiệm thu, cần kiểm tra tài liệu và chứng chỉ đúng phiên bản trước khi đưa vào hồ sơ kỹ thuật.

Ứng dụng và lưu ý khi lựa chọn 3Onedata IMC101GT-GF

IMC101GT-GF phù hợp với các hệ thống cần chuyển đổi Gigabit Ethernet sang cáp quang trong môi trường công nghiệp. Một số ứng dụng gồm kết nối camera IP tại nhà máy, liên kết các tủ mạng, truyền dữ liệu giữa PLC và hệ thống giám sát, mạng giao thông, trạm điện và hệ thống tự động hóa. Thiết bị cũng có thể được sử dụng tại những vị trí cần cách ly điện giữa hai khu vực hoặc nơi cáp đồng dễ chịu ảnh hưởng của nhiễu điện từ. Trước khi lựa chọn IMC101GT-GF, cần xác định tốc độ Ethernet, loại cổng quang, loại sợi, đầu nối, bước sóng và khoảng cách truyền. Đồng thời nên kiểm tra nguồn DC 12–48V tại vị trí lắp đặt và điều kiện nhiệt độ thực tế. Converter quang 3Onedata IMC101GT-GF cung cấp một cổng Ethernet 10/100/1000Base-TX và một cổng quang Gigabit, hỗ trợ LFP, nguồn 12–48VDC, cấp bảo vệ IP40 và nhiệt độ hoạt động từ -40°C đến 85°C. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn phiên bản phù hợp với hạ tầng mạng và tuyến cáp quang thực tế.
