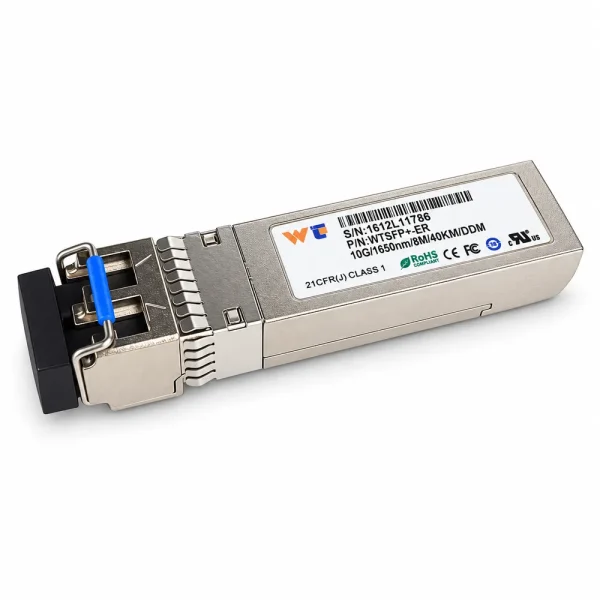

Module quang SFP+ WINTOP WT-SFP+-ER

Wintop WT-SFP+-ER là module thu phát quang chuẩn SFP+ dùng cho kết nối 10 Gigabit Ethernet qua hai sợi single-mode, khoảng cách thiết kế tối đa 40km. Thiết bị sử dụng laser EML 1550nm, bộ thu PIN, đầu nối LC Duplex và nguồn 3,3V. Sản phẩm phục vụ uplink giữa các thiết bị hỗ trợ 10GBASE-ER, khi ngân sách suy hao đáp ứng thiết kế.

WT-SFP+-ER đáp ứng nhu cầu kết nối 10G đường dài ra sao?

Khác biệt giữa module ER, LR và ZR

Trong nhóm module 10Gbps, ký hiệu ER thường được sử dụng cho kết nối single-mode khoảng 40km, trong khi LR phục vụ cự ly 10km. Các mẫu được gọi là ZR hướng đến khoảng cách dài hơn, thường 80km. Cần chọn theo thông số quang và thiết bị chủ. WT-SFP+-ER hỗ trợ tốc độ tín hiệu đến 10,3125Gbps, phục vụ chuẩn 10GBASE-ER/EW theo IEEE 802.3ae. Thông lượng thực tế còn phụ thuộc giao thức. Đây không phải module CPRI/OBSAI 6G.

Đầu LC Duplex sử dụng hai lõi quang

Module bố trí đường phát và nhận độc lập qua đầu LC Duplex, yêu cầu hai lõi single-mode cho một liên kết song công. Vì vậy, sản phẩm không phải module BiDi truyền nhận trên một lõi. Khi lắp đặt, cần đấu chéo Tx/Rx, vệ sinh đầu nối và tránh uốn gập cáp.

Thông số quang quyết định khả năng truyền xa 40km

Laser EML và đặc tính tín hiệu phát

Wintop sử dụng bộ phát EML có bước sóng trung tâm 1550nm, nằm trong dải công bố 1530–1565nm. Đây không phải chức năng chuyển kênh CWDM. Độ rộng phổ RMS tối đa 1nm, tỷ lệ dập tắt tối thiểu 6dB và SMSR tối thiểu 30dB mô tả chất lượng phát quang. Công suất phát trung bình từ -2 đến +4dBm, theo cả datasheet và trang sản phẩm hiện hành. Thời gian tăng, giảm tín hiệu tối đa 260ps; mức phạt bộ phát và tán sắc được ghi tối đa 3dB. Chất lượng tuyến thực tế còn phụ thuộc thiết bị chủ và cáp.

Độ nhạy thu và bài toán ngân sách suy hao

Bộ thu PIN có ngưỡng độ nhạy -15dBm trong datasheet cũ, trong khi trang sản phẩm Wintop hiện công bố -14dBm. Với mức phát tối thiểu -2dBm, chênh lệch tham khảo đến ngưỡng -14dBm là 12dB, chưa tính dự phòng và các điều kiện đo. Cần xác nhận phiên bản khi thiết kế. Để đánh giá tuyến 40km, cần cộng suy hao cáp theo chiều dài, mối hàn, dây nhảy, đầu phối quang và thiết bị trung gian. Tán sắc cũng ảnh hưởng liên kết 10Gbps đường dài. Tuyến dưới 40km vẫn có thể vượt ngân sách quang. Ngưỡng quá tải đầu thu công bố +0,5dBm; tuyến ngắn có thể cần bộ suy hao quang.

Giám sát DDM và các điều kiện vận hành

LOS hỗ trợ nhận biết mất tín hiệu

WT-SFP+-ER có tín hiệu LOS để báo mất quang. Datasheet nêu ngưỡng xác nhận ở -28dBm, ngưỡng giải phóng ở -19dBm và độ chênh ngưỡng hysteresis tối thiểu 0,5dB. Đây không phải độ nhạy thu bảo đảm truyền dữ liệu. Khi mất liên kết, phải đối chiếu công suất thực tế với độ nhạy bộ thu. Chức năng DDM/DOM theo SFF-8472 sử dụng giao tiếp hai dây để thiết bị chủ tương thích theo dõi nhiệt độ, điện áp, dòng phân cực laser, công suất phát và công suất thu. Dữ liệu hỗ trợ bảo trì nhưng không thay thế phép đo suy hao.

Nguồn cấp và giới hạn nhiệt độ

Module sử dụng nguồn danh định 3,3V, công suất tiêu thụ dưới 1,5W và hỗ trợ cắm nóng trên thiết bị thích hợp. Trang hãng hiện công bố nhiệt độ hoạt động thương mại 0–70°C; datasheet cũ ghi nhiệt độ vỏ -5 đến +70°C. Không mặc định phiên bản thương mại chịu -40°C. Wintop công bố thiết kế có đặc tính EMI thấp, bảo vệ ESD, tuân thủ RoHS và an toàn laser IEC 60825. Lắp ngoài trời vẫn cần tủ bảo vệ khỏi bụi, nước và ngưng tụ.

Ứng dụng trong mạng Metro và hệ thống doanh nghiệp

Tại mạng Metro Ethernet, cặp module ER có thể kết nối hai thiết bị mạng tại các điểm tập trung cách xa nhau, khi sợi single-mode và ngân sách quang đáp ứng yêu cầu. Doanh nghiệp có nhiều cơ sở cũng có thể dùng WT-SFP+-ER cho uplink 10G qua tuyến cáp hiện hữu, thay vì bổ sung thiết bị chuyển đổi điện quang riêng khi đã có cổng SFP+. Nếu tuyến chỉ cần 10km, dùng multimode hoặc còn một lõi quang, module ER hai sợi không phải lựa chọn mặc định. Khi đó, cần đối chiếu Module Quang SFP theo tốc độ, loại cáp, số lõi và chuẩn giao diện của hai thiết bị đầu cuối.

Lựa chọn đúng cấu hình và nghiệm thu tuyến quang

Trước khi đặt mua, cần xác nhận mã WT-SFP+-ER, khả năng hỗ trợ 10GBASE-ER của switch, phiên bản firmware, loại sợi single-mode và đầu LC Duplex. SFP+ có hình dạng giống nhau chưa bảo đảm khả năng tương thích giữa các hãng hoặc chế độ cổng. Khi thi công, đo suy hao tổng, vệ sinh đầu nối, kiểm tra chiều Tx/Rx rồi ghi nhận công suất thu tại hai đầu. Sau khi liên kết hoạt động, theo dõi cảnh báo LOS, chỉ số DDM và bộ đếm lỗi giao diện. Lưu số liệu nghiệm thu để đối chiếu khi chất lượng truyền dẫn thay đổi. Kiểm tra định kỳ giúp phát hiện suy hao sớm. Wintop WT-SFP+-ER phù hợp kết nối Ethernet 10Gbps đường dài trong phạm vi thiết kế 40km, khi điều kiện tuyến và thiết bị chủ được xác nhận. HulaTech hỗ trợ kiểm tra tương thích, tính ngân sách quang và tư vấn báo giá theo số lượng triển khai thực tế.
