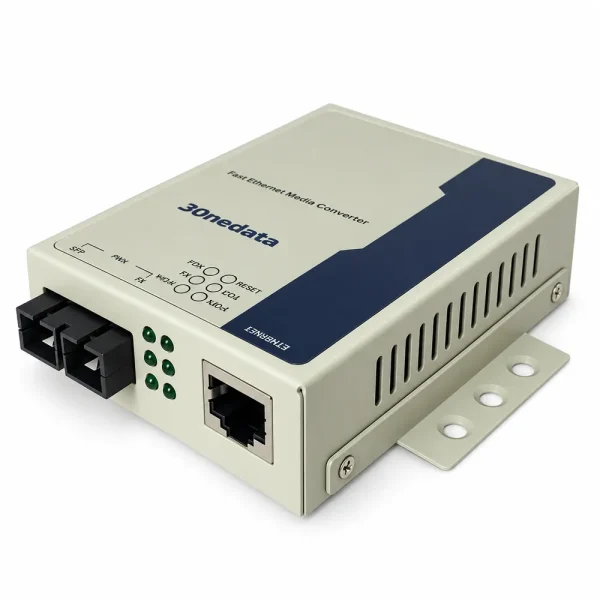

Converter quang 3Onedata Model 3012S/20

3Onedata Model3012S/20 là bộ chuyển đổi quang điện Gigabit dùng để chuyển tín hiệu Ethernet trên cáp đồng sang cáp quang Single Mode hai sợi. Thiết bị có 1 cổng RJ45 10/100/1000Mbps, 1 cổng quang Gigabit, đầu SC và khoảng cách 20km. Nguồn 5VDC cùng Plug-and-Play giúp sản phẩm phù hợp với camera IP, mạng doanh nghiệp, nhà xưởng và các tuyến Ethernet đường dài.

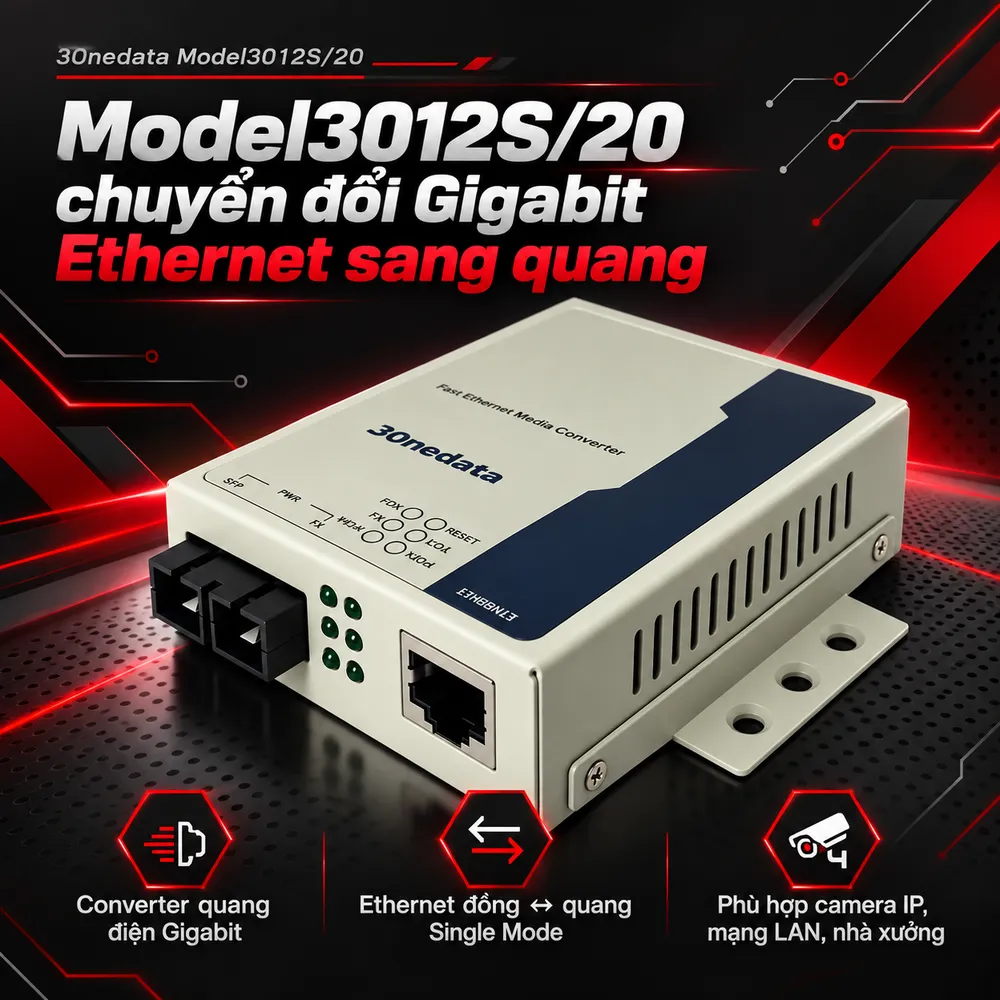

Model3012S/20 chuyển đổi Gigabit Ethernet sang quang như thế nào?

Model3012S/20 thuộc dòng MODEL3012 của 3Onedata. Thiết bị chuyển đổi dữ liệu giữa giao diện 10Base-T, 100Base-TX, 1000Base-T trên cổng RJ45 và giao diện quang Gigabit 1000Base-X. Nhờ đó, switch, router, máy tính, đầu ghi hình, camera IP hoặc thiết bị mạng có cổng Ethernet có thể sử dụng tuyến cáp quang để truyền dữ liệu ở khoảng cách xa. Cổng RJ45 hỗ trợ tự động đàm phán tốc độ 10/100/1000Mbps, Full/Half Duplex và Auto MDI/MDI-X. Người dùng không cần cấu hình phần mềm riêng cho converter. Sau khi cấp nguồn, đấu cáp mạng và cáp quang đúng chuẩn, thiết bị tự thực hiện quá trình chuyển đổi dữ liệu. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ Ethernet, loại sợi, đầu nối và khoảng cách truyền thực tế.

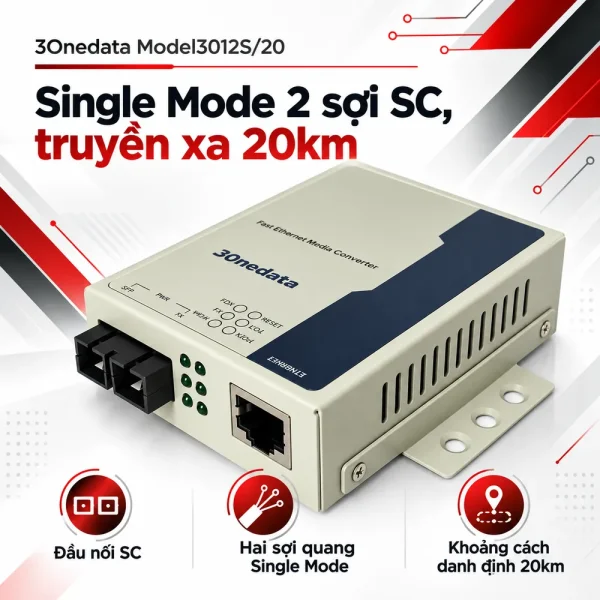

Single Mode hai sợi, đầu SC và khoảng cách 20km

Mã Model3012-S/20 trong tài liệu đặt hàng của 3Onedata được xác định là phiên bản Single Mode, khoảng cách 20km, nguồn 5VDC và hỗ trợ đầu nối SC, FC hoặc ST tùy lựa chọn. Với cấu hình người dùng đang xét, thiết bị sử dụng đầu SC và hai sợi quang Single Mode. Cấu trúc hai sợi có một sợi dành cho chiều phát và một sợi dành cho chiều nhận. Khi đấu nối, TX của converter ở đầu thứ nhất phải kết nối với RX của thiết bị ở đầu thứ hai và ngược lại. Nếu Link quang không hoạt động, cần kiểm tra cặp TX/RX, đầu SC, suy hao tuyến và khả năng tương thích của converter hai đầu. Khoảng cách 20km là giá trị danh định của phiên bản S/20. Khoảng cách thực tế còn phụ thuộc chất lượng sợi quang, số mối hàn, adapter, ODF, dây nhảy và tổng ngân sách công suất quang.

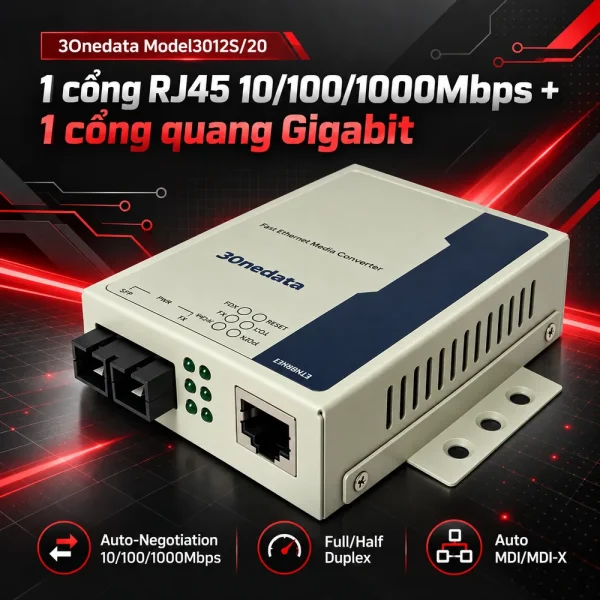

Cổng RJ45 10/100/1000Mbps cho mạng Gigabit

Cổng điện của Model3012S/20 hỗ trợ Ethernet 10/100/1000Base-T(X) qua đầu RJ45. Thiết bị có thể kết nối với switch Gigabit, router, máy chủ, NVR hoặc camera mạng tùy kiến trúc hệ thống. Khi cả hai đầu hỗ trợ Gigabit, tuyến có thể sử dụng băng thông 1000Mbps của converter. Đoạn cáp đồng kết nối đến cổng RJ45 có khoảng cách tối đa khoảng 100m theo điều kiện Ethernet thông thường. Với Gigabit Ethernet, nên sử dụng cáp Cat5e hoặc Cat6 đạt tiêu chuẩn, đầu bấm đúng kỹ thuật và hạn chế các điểm nối trung gian làm suy giảm chất lượng tín hiệu. Auto-Negotiation cho phép converter thỏa thuận tốc độ với thiết bị đối diện. Auto MDI/MDI-X giúp cổng RJ45 tự thích ứng với kiểu đấu nối, giảm yêu cầu phân biệt cáp thẳng và cáp chéo khi triển khai.

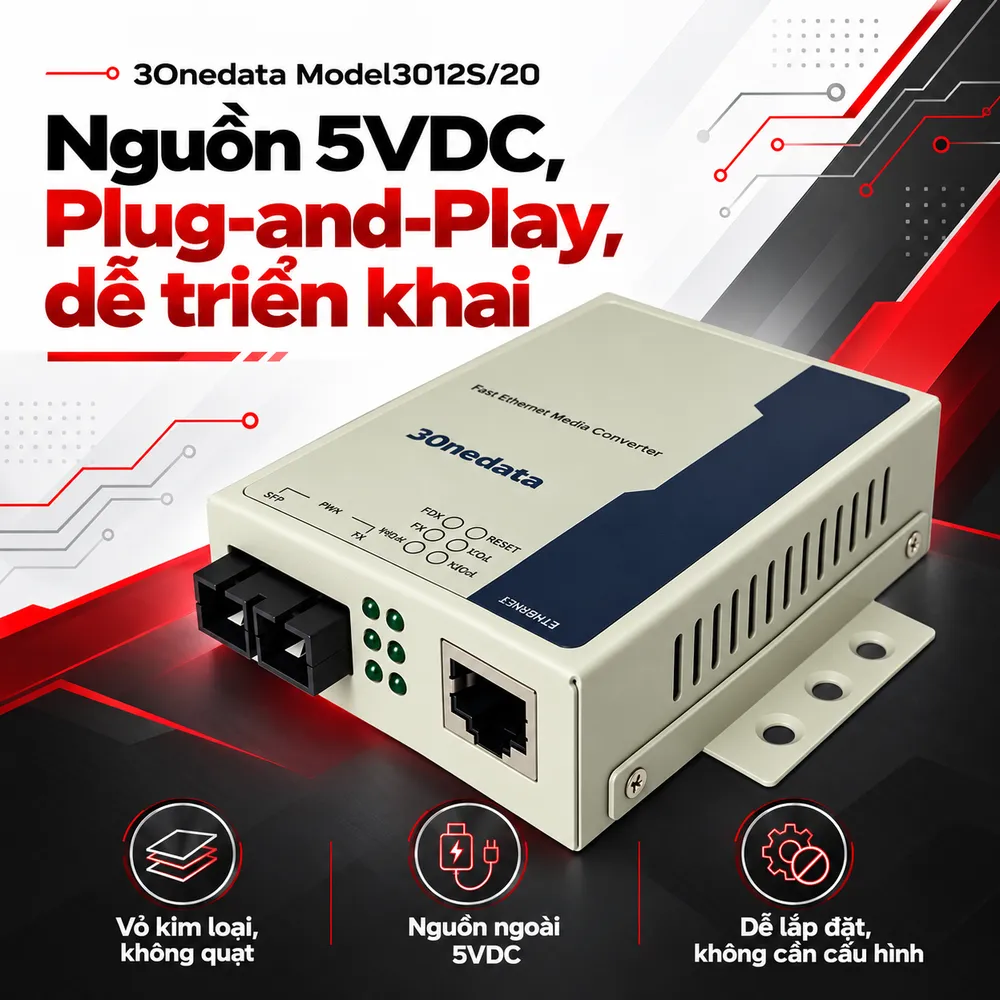

Nguồn 5VDC, vỏ kim loại và thiết kế Plug-and-Play

Phiên bản Model3012-S/20 trong tài liệu đặt hàng sử dụng nguồn ngoài 5VDC. Dòng MODEL3012 có mức tiêu thụ khoảng 4W, phù hợp với điểm mạng sử dụng adapter riêng trong phòng kỹ thuật hoặc tủ mạng. Thiết bị có vỏ kim loại, thiết kế không quạt và hỗ trợ lắp đặt linh hoạt. Cơ chế tản nhiệt thụ động giúp giảm bộ phận chuyển động và hạn chế nhu cầu bảo trì định kỳ. Các đèn LED trạng thái hỗ trợ kỹ thuật viên kiểm tra nguồn, kết nối quang, kết nối Ethernet, tốc độ và trạng thái duplex trong quá trình lắp đặt. Model3012S/20 là media converter không quản lý. Thiết bị không thay thế switch managed khi hệ thống cần VLAN, QoS, STP, SNMP, quản lý từ xa hoặc các cơ chế dự phòng mạng nâng cao.

Điều kiện hoạt động và tiêu chuẩn của MODEL3012

Theo tài liệu hiện hành của dòng MODEL3012, thiết bị sử dụng vỏ kim loại, không quạt, đạt các chứng nhận CE, FCC và RoHS. Nhiệt độ hoạt động được công bố từ -10°C đến 60°C, nhiệt độ lưu trữ từ -20°C đến 70°C và độ ẩm tương đối từ 5% đến 95% không ngưng tụ. Nếu lắp ngoài trời hoặc nơi ẩm, bụi, cần đặt converter trong tủ bảo vệ phù hợp và dùng nguồn ổn định, chống xung.

Ứng dụng và lưu ý khi lựa chọn Model3012S/20

Model3012S/20 phù hợp với hệ thống camera IP, mạng LAN giữa các tòa nhà, nhà xưởng, kho hàng, trường học, khu công nghiệp và các tuyến Ethernet cần truyền xa đến khoảng 20km. Sợi quang giúp hạn chế ảnh hưởng của nhiễu điện từ và tạo cách ly điện giữa hai khu vực. Trước khi đặt hàng, cần xác nhận đúng cấu hình S/20, Single Mode, hai sợi, SC, 20km. Không nên nhầm với Model3012-SS/20 vì phiên bản SS sử dụng một sợi quang và yêu cầu cấu hình bước sóng truyền nhận tương ứng giữa hai đầu. Khi nghiệm thu, nên kiểm tra trạng thái Link, đo suy hao quang và thử truyền dữ liệu ở tải thực tế. Với tuyến có nhiều mối hàn hoặc ODF, cần bảo đảm tổng suy hao vẫn nằm trong ngân sách công suất quang cho phép. 3Onedata Model3012S/20 là converter Gigabit 1 cổng RJ45 10/100/1000Mbps sang quang Single Mode hai sợi SC, khoảng cách 20km và nguồn 5VDC. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn đúng thiết bị, phụ kiện quang và phương án triển khai cho hạ tầng mạng thực tế.
