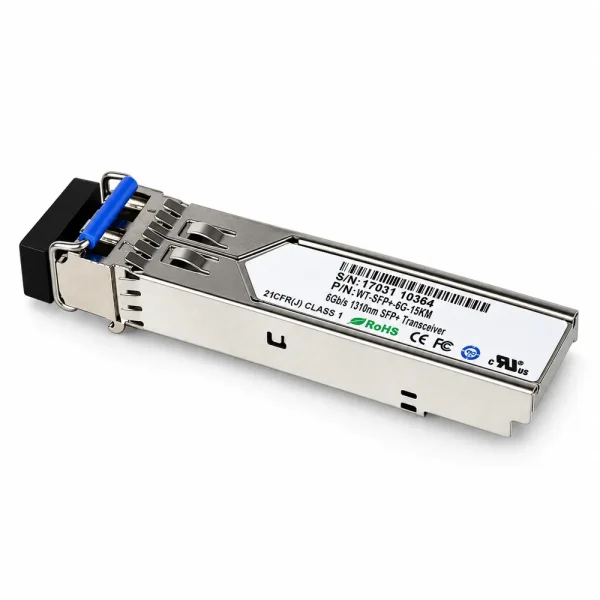

Module quang SFP+ WINTOP WT-SFP+-6G-15KM

Wintop WT-SFP+-6G-15KM là bộ thu phát quang SFP+ dành cho các liên kết truyền dẫn khoảng 6Gbps trên cáp single-mode, khoảng cách thiết kế tối đa 15km. Module sử dụng laser DFB 1310nm, bộ thu PIN, đầu nối LC và nguồn 3,3V. Hãng định hướng sản phẩm cho giao diện CPRI, OBSAI trong hạ tầng LTE. Vì vậy, cần kiểm tra giao thức thiết bị chủ thay vì mặc định module hoạt động trên mọi cổng Ethernet 10G.

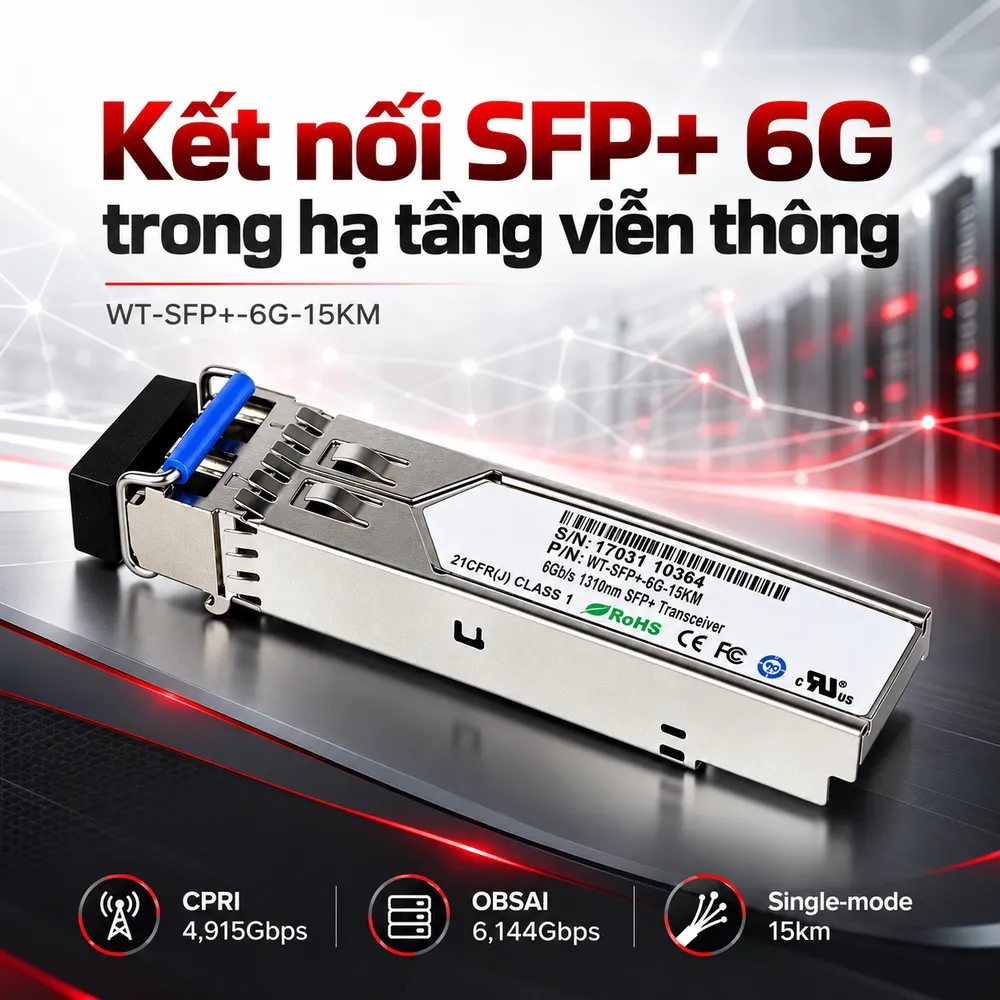

Kết nối SFP+ 6G trong hạ tầng viễn thông

Phù hợp giao diện CPRI và OBSAI

Theo Wintop, WT-SFP+-6G-15KM hỗ trợ ứng dụng CPRI 4,915Gbps và CPRI/OBSAI 6,144Gbps. Đây là các giao diện thường xuất hiện giữa những khối thiết bị của hệ thống vô tuyến, nơi yêu cầu tốc độ tín hiệu theo cấu hình nhà sản xuất. Dạng SFP+ cho phép bố trí module trong khe quang tương ứng không cần bộ chuyển đổi riêng. Tuy nhiên, SFP+ chỉ mô tả dạng đóng gói, không bảo đảm khả năng tương thích với tất cả switch hoặc router. Cổng 10GBASE-LR thông thường có thể không hỗ trợ chế độ 6,144Gbps. Cần đối chiếu model thiết bị, firmware, chuẩn CPRI/OBSAI và module được chấp nhận trước khi mua.

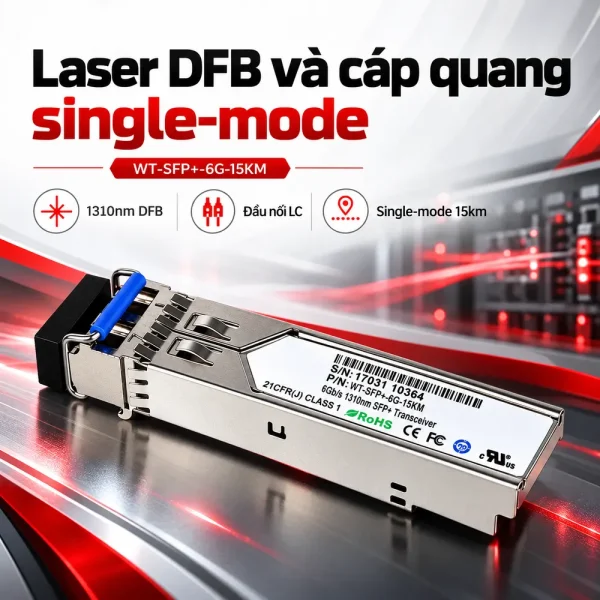

Laser DFB và cáp quang single-mode

Bộ phát sử dụng laser DFB có bước sóng trung tâm 1310nm, với dải đặc tính 1260–1350nm. Bộ thu là photodiode PIN, dùng đầu nối LC và tuyến single-mode. Dải bước sóng nêu trên là giới hạn kỹ thuật của bộ phát, không có nghĩa người dùng có thể lựa chọn tùy ý các bước sóng trong dải. Liên kết sử dụng đường phát và đường nhận phù hợp cấu hình đầu nối ở hai phía. Khi kiểm tra thực tế, kỹ thuật viên cần xác định chính xác kiểu dây nhảy và chiều Tx/Rx. Không nên coi đây là module BiDi khi chưa được hãng xác nhận.

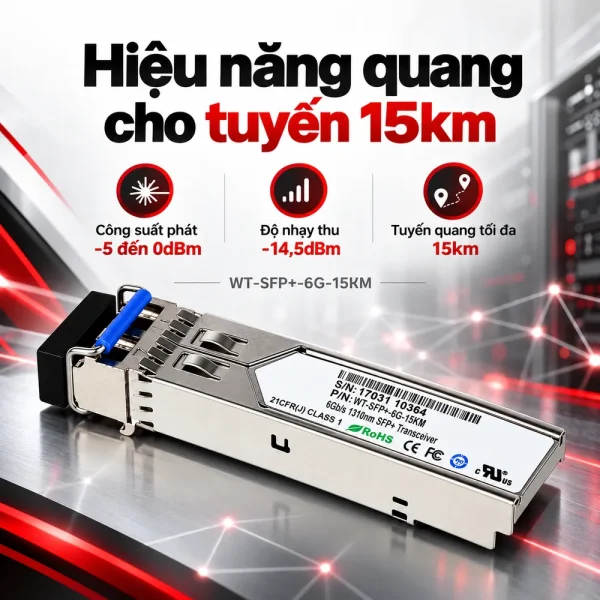

Hiệu năng quang và ngân sách suy hao cho tuyến 15km

Công suất phát và mức độ ổn định tín hiệu

Wintop công bố công suất phát trung bình từ -5 đến 0dBm, tỷ lệ dập tắt tối thiểu 3,5dB và tỷ lệ ức chế mode bên SMSR tối thiểu 35dB. Chỉ số RIN12OMA không vượt -128dB/Hz theo điều kiện đo của hãng. Những thông số này phản ánh đặc tính laser và tín hiệu phát, không phải cam kết tuyến truyền luôn không có lỗi. Các chỉ tiêu jitter trong datasheet có tham chiếu IEEE 802.3ae, nhưng điều đó không tự xác nhận khả năng chạy Ethernet 10Gbps. Đặc biệt, một dòng trong bảng điều kiện hoạt động ghi 10,3125Gbps, trong khi tiêu đề, phần ứng dụng và EEPROM xác định nhóm 6G. Khi tích hợp, nên ưu tiên xác nhận tốc độ qua tài liệu đúng phiên bản và thiết bị chủ.

Độ nhạy thu và ngưỡng phát hiện mất quang

Độ nhạy thu được công bố ở mức -14,5dBm, độ nhạy khi chịu nhiễu -13,5dBm và ngưỡng quá tải đầu thu tối thiểu +0,5dBm. Từ mức phát tối thiểu -5dBm đến ngưỡng nhạy thu -14,5dBm, chênh lệch lý thuyết là 9,5dB trước dự phòng. Tuyến 15km cần được đánh giá bằng tổng suy hao sợi, mối hàn, đầu nối và dây nhảy. Nếu ngân sách quang không đáp ứng, liên kết có thể suy giảm dù chiều dài chưa vượt giới hạn thiết kế. Công suất nhận cũng không được vượt giới hạn chịu tải của bộ thu. Module có tín hiệu LOS để cảnh báo mất quang. Datasheet nêu ngưỡng khẳng định mất tín hiệu -30dBm, ngưỡng giải phóng -19dBm và hysteresis từ 0,5 đến 4dB. Các mốc này dùng cho chức năng phát hiện trạng thái, không phải ngưỡng bảo đảm chất lượng truyền dữ liệu.

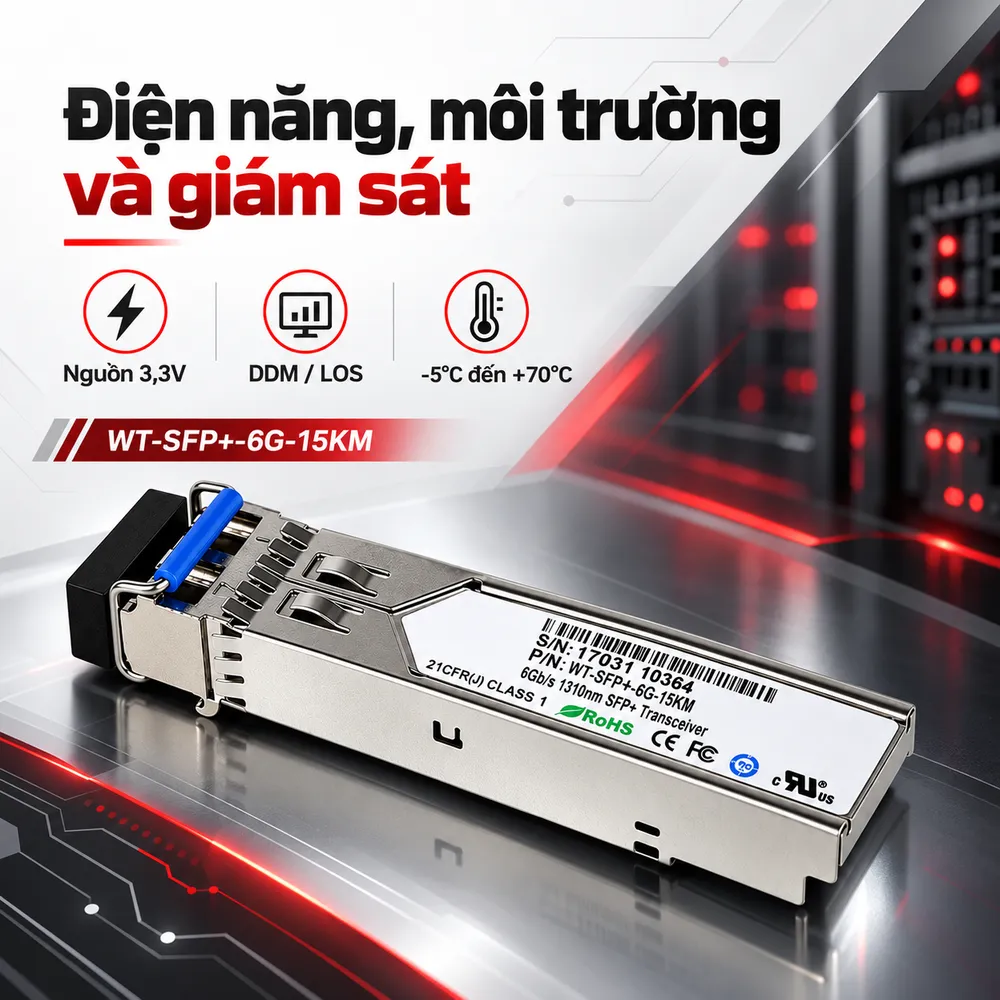

Điện năng, môi trường hoạt động và giám sát

WT-SFP+-6G-15KM dùng điện áp danh định 3,3V, dải cấp 3,15–3,45V và công suất tiêu tán dưới 1W. Giao diện dữ liệu điện tương thích LVPECL. Nhiệt độ vận hành được công bố từ -5°C đến +70°C; khoảng -40°C đến +85°C là nhiệt độ lưu kho, không phải dải hoạt động. Hãng công bố đặc tính EMI thấp, bảo vệ tĩnh điện ESD, tuân thủ RoHS và tiêu chuẩn an toàn laser IEC 60825. Khả năng tương thích SFF-8472 cho phép sử dụng dữ liệu chẩn đoán trên thiết bị chủ hỗ trợ, gồm nhiệt độ, điện áp, dòng phân cực và công suất quang. Việc hiển thị thông tin phụ thuộc phần mềm quản lý, không phải hệ thống nào cũng đọc được DDM. Trước khi lắp vào tủ ngoài trời, cần kiểm tra nhiệt độ thực tế, khả năng chống bụi, nước và độ ẩm của thiết bị chứa module. Bản thân thông số nhiệt độ rộng không tương đương chứng nhận chống chịu môi trường trực tiếp.

Ứng dụng và hướng dẫn lựa chọn, nghiệm thu

Sản phẩm phù hợp đường quang CPRI/OBSAI trong hạ tầng LTE khi khoảng cách giữa các thiết bị nằm trong phạm vi 15km và ngân sách suy hao được bảo đảm. Nếu nhu cầu thực tế là uplink Ethernet 1G hoặc 10G cho doanh nghiệp, cần chọn Module Quang SFP theo đúng chuẩn giao thức, tốc độ, bước sóng và khoảng cách. Trước khi đặt hàng, xác nhận mã WT-SFP+-6G-15KM, chuẩn giao tiếp của hệ thống, đầu LC, cáp single-mode và điều kiện cấp nguồn. Khi thi công, vệ sinh đầu nối, kiểm tra chiều phát nhận, đo suy hao và công suất thu. Sau khi vận hành, theo dõi trạng thái liên kết, cảnh báo LOS và lỗi dữ liệu; lưu số liệu nghiệm thu để phục vụ công tác bảo trì. Wintop WT-SFP+-6G-15KM là lựa chọn cho liên kết 6G chuyên dụng cần truyền trên cáp quang single-mode đến 15km. HulaTech hỗ trợ đối chiếu thiết bị chủ, điều kiện tuyến và báo giá theo số lượng triển khai thực tế.
