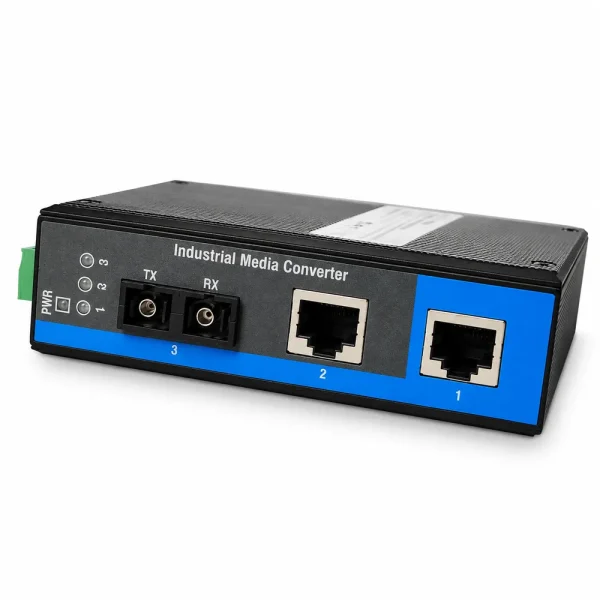

Bộ chuyển đổi quang điện công nghiệp 3Onedata Model IMC101-1F

3Onedata IMC101-1F là bộ chuyển đổi quang điện công nghiệp dùng để chuyển đổi tín hiệu Ethernet trên cáp đồng sang cáp quang và ngược lại. Thiết bị cung cấp 1 cổng RJ45 10/100Base-T(X) và 1 cổng quang 100Base-FX, hỗ trợ nguồn 12–36VDC, MDI/MDI-X, Full/Half Duplex và Plug-and-Play. Với vỏ hợp kim IP30, dải nhiệt độ từ -40°C đến 75°C và các tùy chọn Single Mode hoặc Multimode, IMC101-1F phù hợp với mạng nhà máy, camera IP, trạm kỹ thuật và các tuyến Ethernet cần truyền xa hơn giới hạn của cáp đồng.

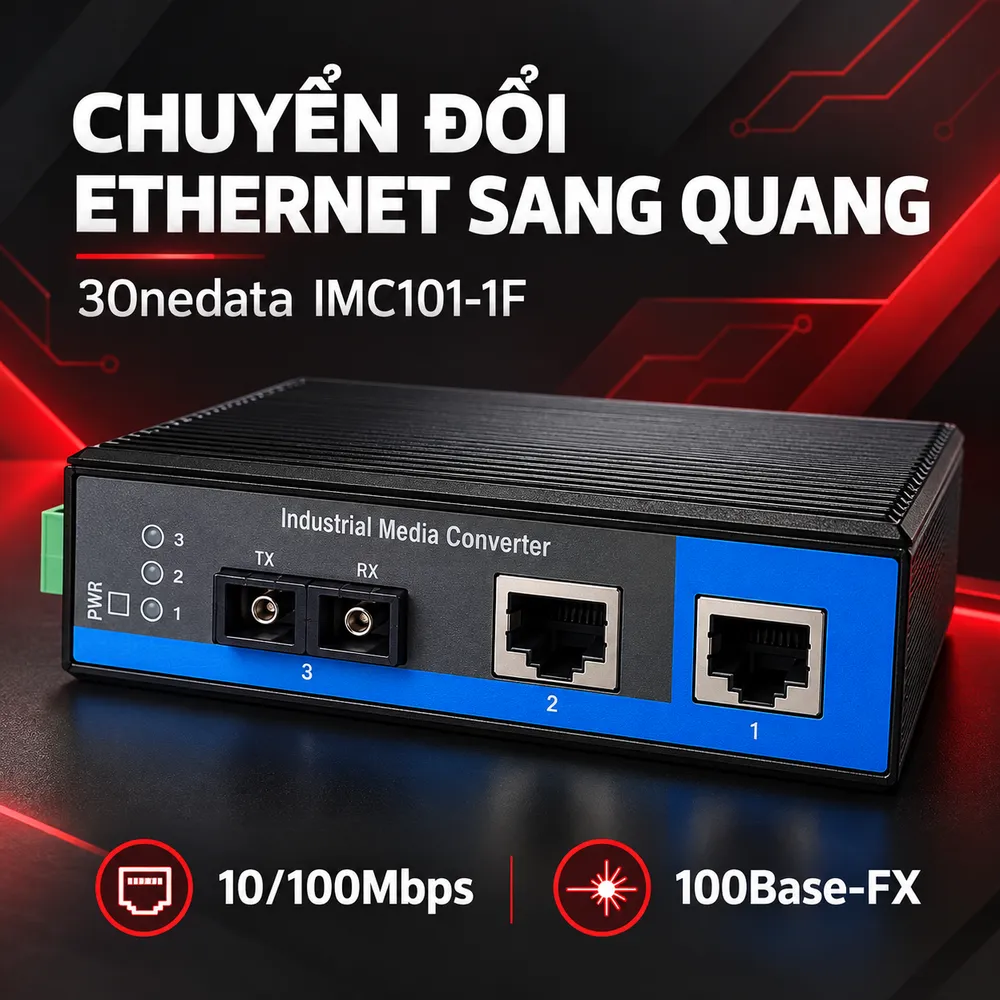

IMC101-1F chuyển đổi Ethernet sang quang như thế nào?

Chức năng chính của IMC101-1F là nhận dữ liệu Ethernet từ cổng RJ45, chuyển thành tín hiệu quang 100Base-FX để truyền qua sợi quang, sau đó chuyển đổi ngược lại thành Ethernet tại đầu bên kia. Cấu hình này cho phép switch, máy tính công nghiệp, PLC có cổng Ethernet, camera IP hoặc thiết bị điều khiển kết nối với tuyến quang mà không cần thay đổi giao thức mạng. Cổng RJ45 hỗ trợ 10/100Base-T(X), tự động nhận tốc độ, Full/Half Duplex và MDI/MDI-X. Cổng quang sử dụng 100Base-FX, hỗ trợ đầu nối SC hoặc ST tùy phiên bản. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo loại sợi, khoảng cách và điều kiện lắp đặt.

Hỗ trợ Single Mode, Multimode và khoảng cách đến 120 km

IMC101-1F có nhiều cấu hình quang cho từng tuyến truyền dẫn. Phiên bản Multimode phù hợp khoảng cách ngắn, trong khi Single Mode dành cho tuyến dài hơn. Theo thông tin sản phẩm, Multimode có thể truyền khoảng 2 km, còn Single Mode có các lựa chọn 20, 40, 60, 80 hoặc 120 km tùy phiên bản. Bước sóng quang có thể gồm 850nm, 1310nm hoặc 1550nm tùy loại sợi và cấu hình đặt hàng. Khi triển khai, cần kiểm tra đầy đủ loại đầu nối, bước sóng, loại sợi và khoảng cách ở cả hai đầu. Khoảng cách công bố là giá trị theo cấu hình quang. Khoảng cách thực tế còn phụ thuộc suy hao sợi, số mối hàn, adapter, ODF và dây nhảy quang. Với tuyến dài, nên đo suy hao trước khi nghiệm thu để xác nhận liên kết còn đủ ngân sách công suất quang.

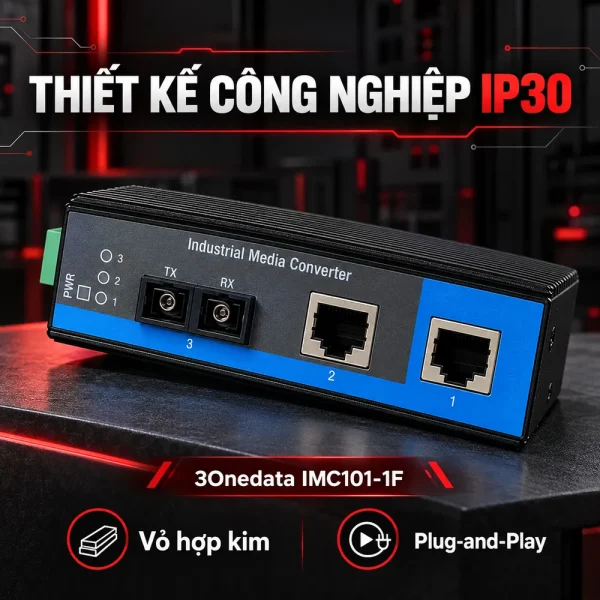

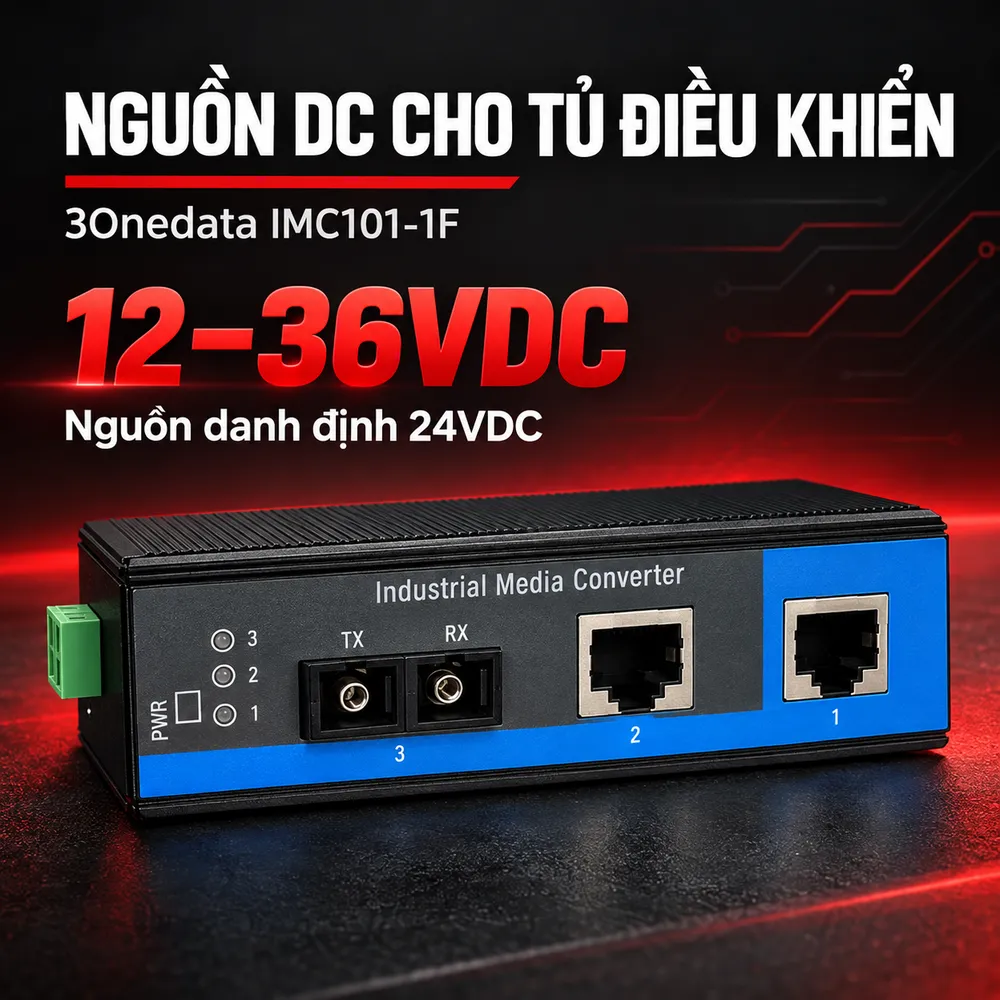

Nguồn 12–36VDC và thiết kế công nghiệp IP30

IMC101-1F sử dụng nguồn danh định 24VDC, dải đầu vào 12–36VDC. Dải nguồn này phù hợp với nhiều tủ điều khiển sử dụng nguồn DC tập trung cho PLC, relay, cảm biến và thiết bị mạng công nghiệp. Thiết bị dùng vỏ hợp kim cường lực và cấp bảo vệ IP30, phù hợp lắp trong tủ mạng hoặc tủ điều khiển. IP30 không phải cấp chống nước, vì vậy nếu lắp ngoài trời hoặc khu vực có độ ẩm cao, converter cần đặt trong tủ bảo vệ phù hợp. Thiết kế giúp converter phù hợp với tủ kỹ thuật, nhưng vị trí lắp cần thông thoáng, khô ráo và điều kiện môi trường thực tế.

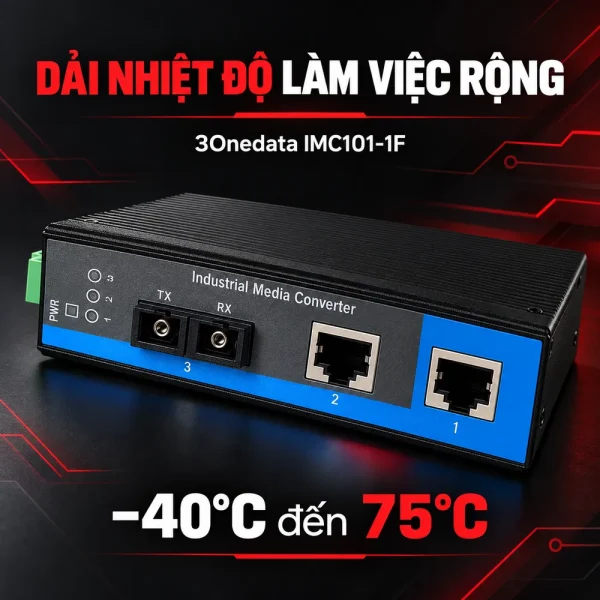

Hoạt động từ -40°C đến 75°C trong môi trường công nghiệp

IMC101-1F có dải nhiệt độ hoạt động từ -40°C đến 75°C. Nhiệt độ lưu trữ được nêu từ -45°C đến 85°C, độ ẩm hoạt động 10% đến 95% không ngưng tụ. Sử dụng cáp quang giúp giảm ảnh hưởng của nhiễu điện từ trên đoạn truyền dữ liệu, hữu ích tại khu vực có động cơ, biến tần, máy hàn hoặc đường dây công suất lớn. Hệ thống vẫn cần tiếp địa, chống sét và bảo vệ nguồn đúng thiết kế.

Plug-and-Play và các tiêu chuẩn kỹ thuật

IMC101-1F hỗ trợ Plug-and-Play, nên không yêu cầu cài phần mềm quản lý phức tạp. Sau khi cấp nguồn và kết nối đúng cổng Ethernet, tuyến quang, converter thực hiện chuyển đổi dữ liệu giữa hai môi trường truyền dẫn. Thiết bị tương thích IEEE 802.3, IEEE 802.3u và IEEE 802.3x. Các đèn trạng thái hỗ trợ kỹ thuật viên kiểm tra nguồn và liên kết cổng khi lắp đặt hoặc xử lý sự cố. Theo thông tin sản phẩm, IMC101-1F đáp ứng FCC Part 15, CISPR EN55022 Class A và các phép thử EMS thuộc nhóm EN61000-4. Thiết bị cũng được nêu đạt FCC, CE và RoHS. Các tiêu chuẩn này hỗ trợ đánh giá khả năng làm việc trong môi trường công nghiệp nhưng không thay thế thiết kế chống nhiễu và bảo vệ nguồn của hệ thống.

Ứng dụng và lưu ý khi lựa chọn 3Onedata IMC101-1F

IMC101-1F phù hợp với camera IP Fast Ethernet, mạng nhà máy, trạm điện, giao thông, nhà máy xi măng, khu sản xuất và các tuyến Ethernet cần dùng cáp quang để mở rộng khoảng cách. Thiết bị có thể đặt giữa switch trung tâm và thiết bị Ethernet tại điểm xa để tạo liên kết quang. Trước khi đặt hàng, cần xác định loại sợi Single Mode hay Multimode, đầu nối SC hoặc ST, bước sóng, khoảng cách truyền, nguồn 12–36VDC và điều kiện môi trường. Nếu hai đầu tuyến không đồng nhất về loại quang hoặc bước sóng, liên kết có thể không hoạt động. Khi nghiệm thu, nên kiểm tra đèn Link, đo suy hao quang, xác nhận tốc độ Ethernet và thử truyền dữ liệu thực tế. Với tuyến Single Mode dài, việc ghi lại công suất phát, mức thu và suy hao sẽ giúp bảo trì thuận tiện hơn. 3Onedata IMC101-1F là bộ chuyển đổi Fast Ethernet công nghiệp với 1 cổng 10/100Base-T(X), 1 cổng 100Base-FX, nguồn 12–36VDC, vỏ IP30 và nhiệt độ hoạt động -40°C đến 75°C. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn đúng phiên bản theo loại sợi, đầu nối và khoảng cách truyền thực tế.
