Máy hàn cáp quang Sumitomo Z1C chất lượng cao, chính hãng

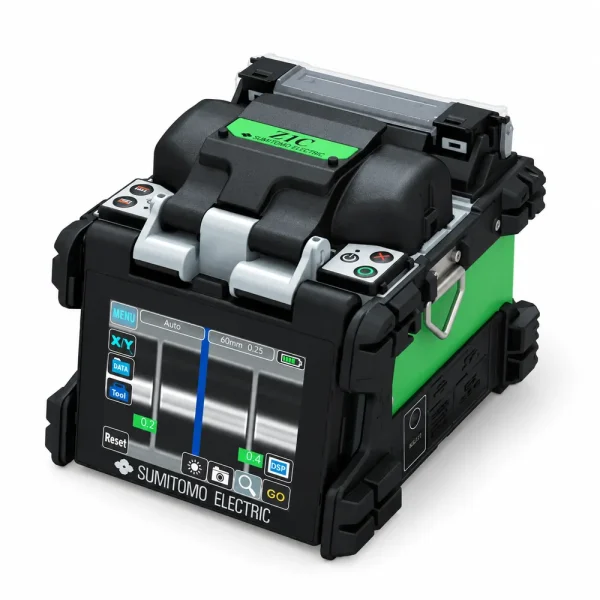

Máy hàn cáp quang Sumitomo Z1C là thiết bị hàn nối sợi quang đơn của Sumitomo Electric, Nhật Bản, sử dụng công nghệ quan sát lõi trực tiếp để căn chỉnh hai đầu sợi trước khi phóng hồ quang. Theo catalog hãng, máy hàn khoảng 7 giây ở chế độ Quick, gia nhiệt 28 giây với ống bảo vệ phù hợp, tích hợp màn hình cảm ứng 4,1 inch và kết cấu bảo vệ tương đương IP52. Thiết bị phục vụ thi công FTTH, LAN quang, mạng truyền dẫn và bảo trì cáp quang.

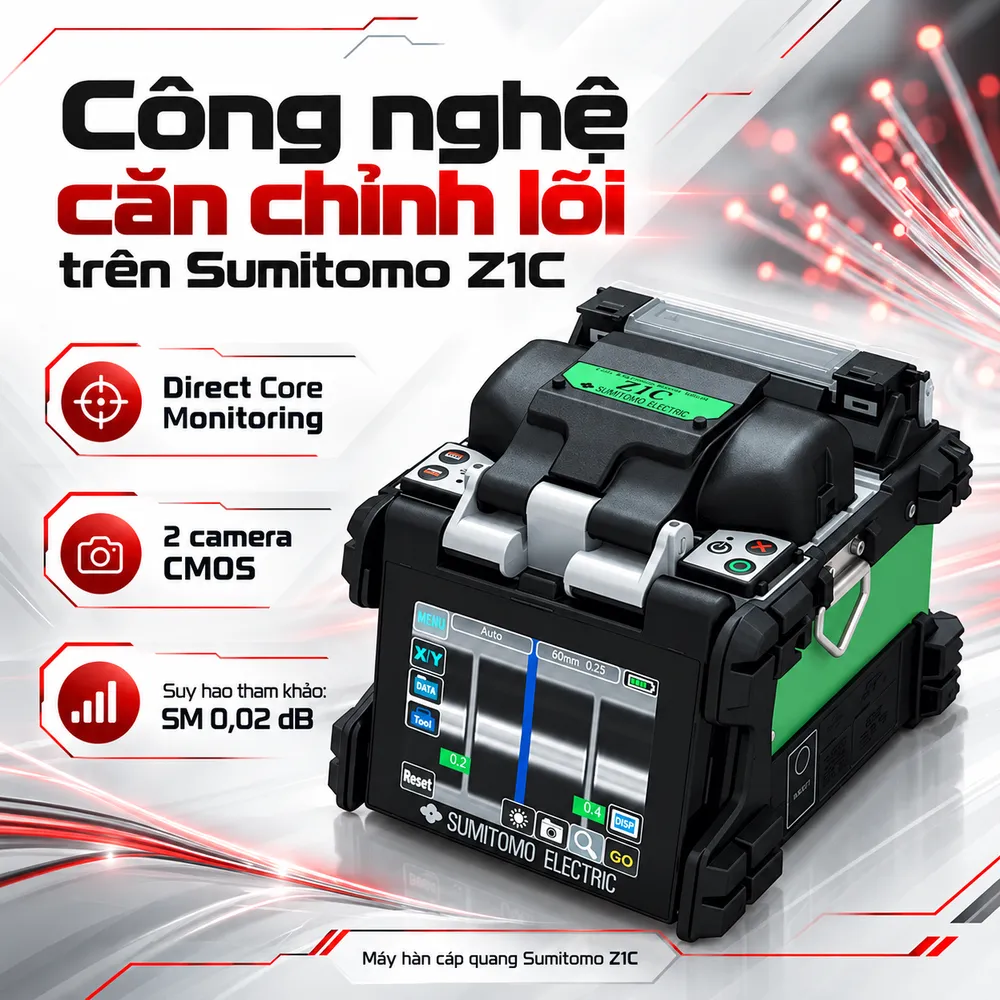

Công nghệ căn chỉnh lõi trên Sumitomo Z1C hoạt động như thế nào?

Sumitomo Z1C ứng dụng công nghệ Direct Core Monitoring để quan sát vị trí lõi qua hai camera CMOS. Hệ thống xử lý hình ảnh xác định độ lệch và điều khiển cơ cấu căn chỉnh nhằm đưa hai đầu sợi về vị trí phù hợp. Công nghệ này hỗ trợ kiểm soát suy hao nhưng không loại bỏ yêu cầu vệ sinh, cắt sợi chính xác và chọn chương trình đúng. Máy hỗ trợ Single Mode G.652, Multimode G.651, Dispersion Shifted G.653, Non-Zero Dispersion Shifted G.655 và sợi ít nhạy uốn G.657. Đường kính lớp vỏ thủy tinh phù hợp là 80–150 µm, lớp bọc 100–1.000 µm. Chiều dài cắt yêu cầu khoảng 5–16 mm khi dùng kẹp lớp bọc. Theo catalog, suy hao trung bình đạt 0,02 dB với SM, 0,01 dB với MM và 0,04 dB với DS hoặc NZDS. Đây là kết quả thử nghiệm với sợi và môi trường tiêu chuẩn, không phải cam kết cho mọi mối hàn. Máy hỗ trợ ước lượng suy hao và kiểm tra lực kéo khoảng 1,96–2,09 N. Khi nghiệm thu, cần đo bằng OTDR hoặc bộ đo suy hao quang theo tiêu chí công trình.

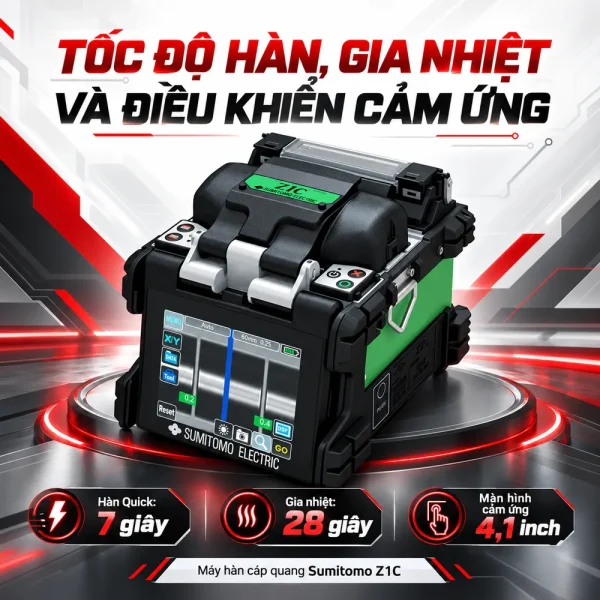

Tốc độ hàn, gia nhiệt và điều khiển cảm ứng

Catalog Z1C công bố thời gian hàn điển hình 7 giây ở chế độ Quick, 7,5 giây ở chế độ SM Standard và 8 giây ở chế độ Auto. Thời gian gia nhiệt khoảng 28 giây với ống bảo vệ 60 mm FPS-1. Các con số thay đổi theo chương trình, loại sợi và ống co nhiệt. Một số phiên bản tài liệu khác ghi 6 giây hàn và 20 giây gia nhiệt; cần đối chiếu cấu hình máy trước khi đăng thông số. Màn hình cảm ứng LCD màu 4,1 inch hiển thị hình ảnh sợi, biểu tượng điều khiển và cảnh báo. Máy có hai camera CMOS, phóng đại khoảng 320 lần theo một trục, hỗ trợ zoom kỹ thuật số đến 700 lần. Người vận hành có thể thao tác từ hai hướng nhờ bố trí giao diện linh hoạt. Thiết bị hỗ trợ kẹp đa năng cho sợi phủ 250 µm và 900 µm, cùng các cấu hình gá tương thích. Bộ gia nhiệt cho phép lựa chọn cách mở kẹp; video hướng dẫn tích hợp hỗ trợ kỹ thuật viên tham khảo thao tác. Trước khi hàn, cần tuốt, làm sạch, cắt đầu sợi và đặt đúng rãnh định vị. Nếu máy báo lỗi, nên kiểm tra dao cắt và vị trí sợi trước khi hiệu chỉnh hồ quang.

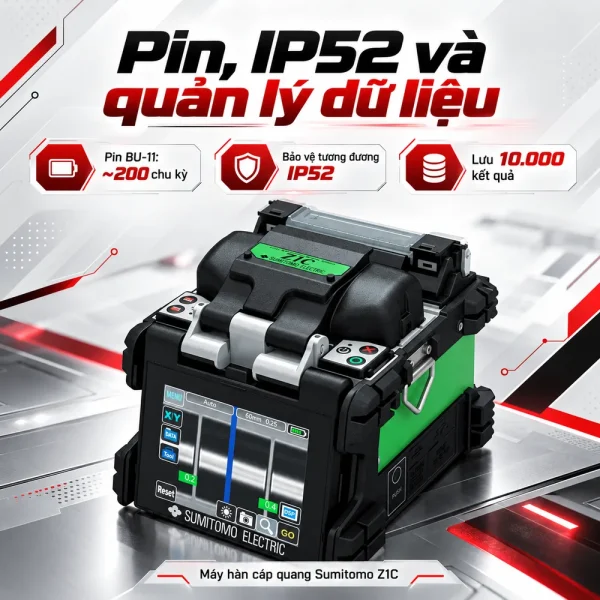

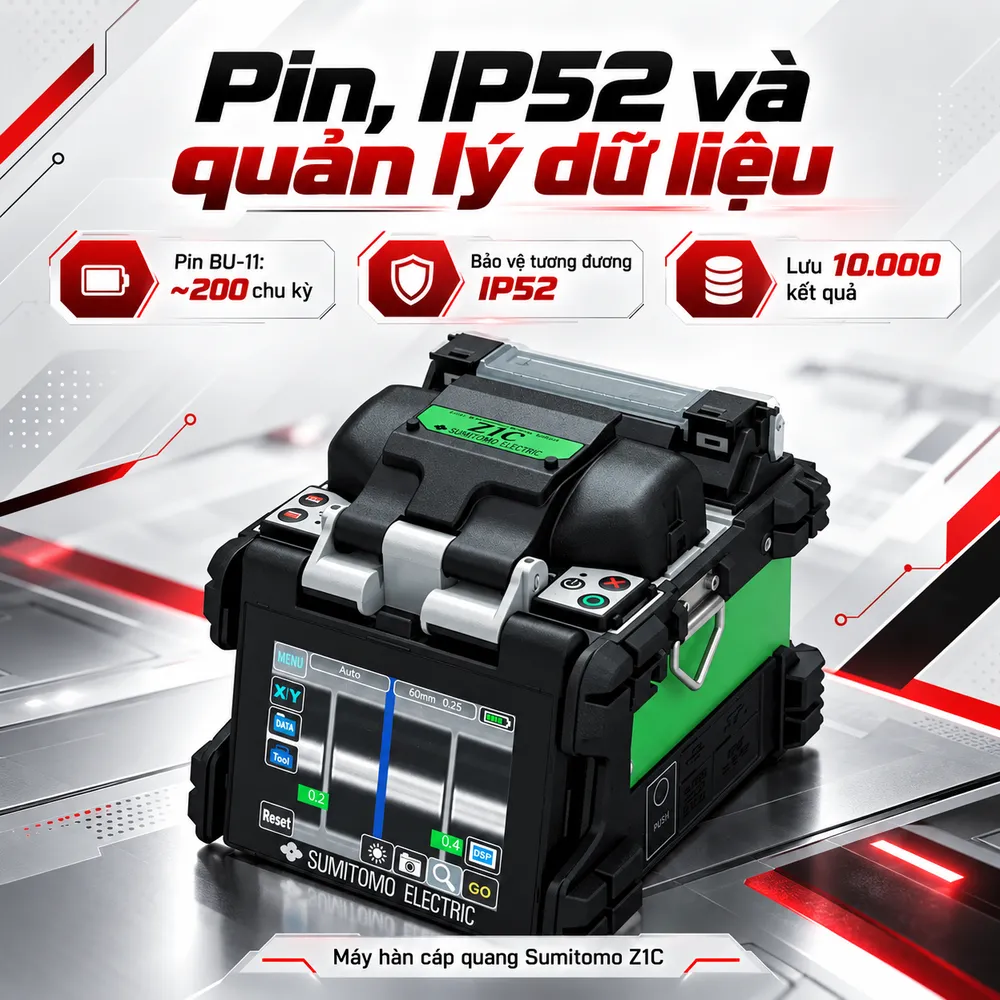

Pin, thiết kế IP52 và khả năng quản lý dữ liệu

Z1C sử dụng pin Lithium-ion BU-11S dung lượng 2.300mAh hoặc pin BU-11 dung lượng 4.600mAh. Theo catalog, máy thực hiện khoảng 100 chu kỳ hàn kết hợp gia nhiệt với BU-11S và khoảng 200 chu kỳ với BU-11 sau một lần sạc. Kết quả thực tế phụ thuộc tuổi pin, nhiệt độ và chế độ vận hành. Bộ cấp nguồn ADC-1430 hỗ trợ điện lưới AC 100–240V. Máy có kích thước khoảng 120 × 154 × 130 mm khi không tính đệm cao su chống sốc. Trọng lượng khoảng 1,8 kg khi không lắp pin, hoặc 2,0 kg với BU-11S. Kết cấu cao su giảm chấn được thử nghiệm rơi từ độ cao 76 cm trên năm mặt. Thiết bị đáp ứng mức bảo vệ tương đương IP52 đối với bụi và nước nhỏ giọt; không có nghĩa có thể ngâm nước hoặc làm việc liên tục dưới mưa. Bộ nhớ lưu khoảng 10.000 kết quả hàn cùng 64 hình ảnh. Cổng USB 2.0 mini-B và khe thẻ SD/SDHC hỗ trợ quản lý dữ liệu. Phần mềm bảo trì của Sumitomo cho phép cập nhật và chẩn đoán từ xa thông qua máy tính kết nối USB và Internet, không đồng nghĩa Z1C tự kết nối mạng không dây. Điện cực ER-10 có chu kỳ thay thế tham khảo 3.000 lần phóng theo catalog.

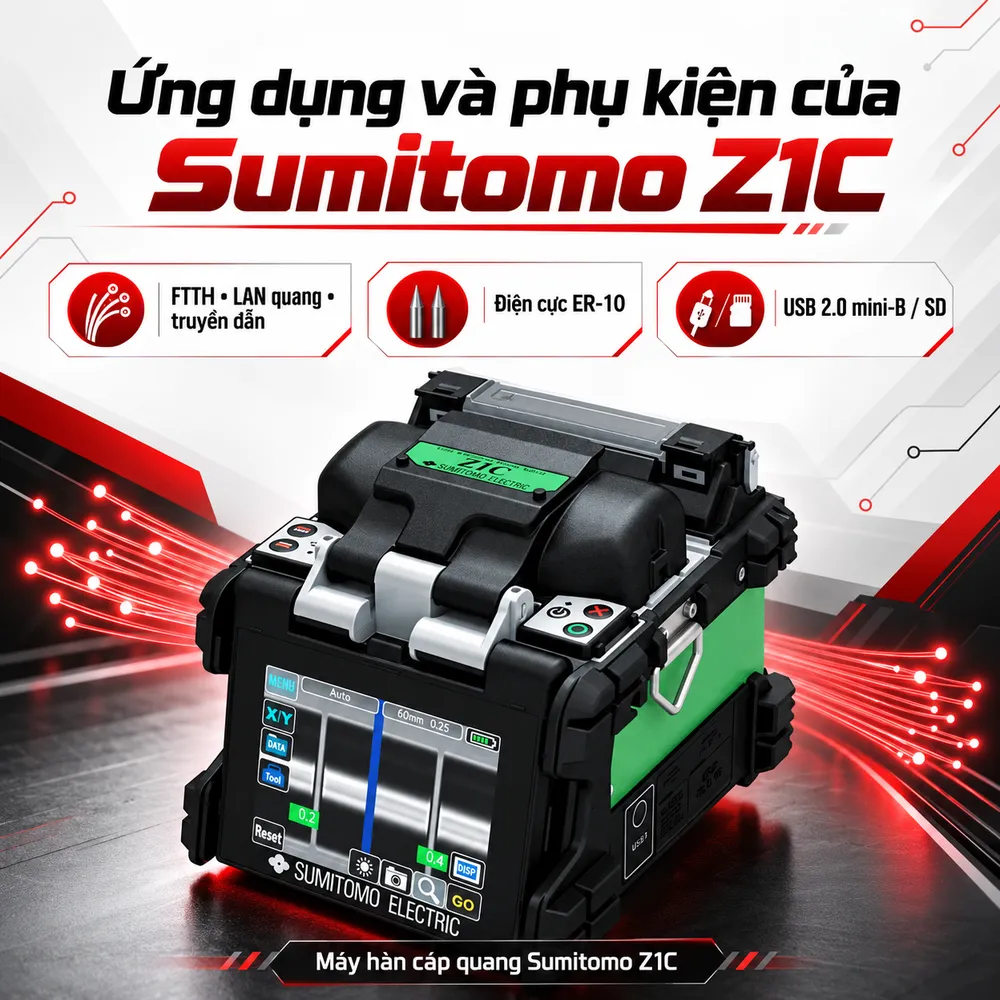

Ứng dụng, phụ kiện và lưu ý khi chọn mua Sumitomo Z1C

Trong mạng FTTH, Z1C phục vụ hàn nối tại hộp phối quang, măng xông và tủ ODF. Với mạng LAN quang doanh nghiệp, máy hỗ trợ kết nối giữa phòng máy, tòa nhà hoặc khu vực nhà xưởng. Công nghệ căn chỉnh lõi phù hợp những điểm nối cần quản lý suy hao; chất lượng toàn tuyến vẫn phải xác nhận bằng phép đo độc lập. Bộ phụ kiện tiêu chuẩn có thể gồm pin BU-11S hoặc BU-11, adapter ADC-1430, dây nguồn, điện cực ER-10, khay làm mát và vali CC-81. Dao cắt sợi cùng kìm tuốt có thể được cung cấp theo gói bán, vì vậy cần kiểm tra danh sách phụ kiện thực tế trước khi mua. Sumitomo đã công bố kết thúc bán Z1C, với thời điểm chấm dứt hỗ trợ phụ thuộc dải số serial; hai nhóm được hãng liệt kê hết hỗ trợ lần lượt vào tháng 8/2023 và tháng 8/2026. Do đó, cần xác nhận tình trạng máy, linh kiện và chính sách bảo hành của nhà cung cấp. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu model và nhận tư vấn cấu hình phù hợp.
