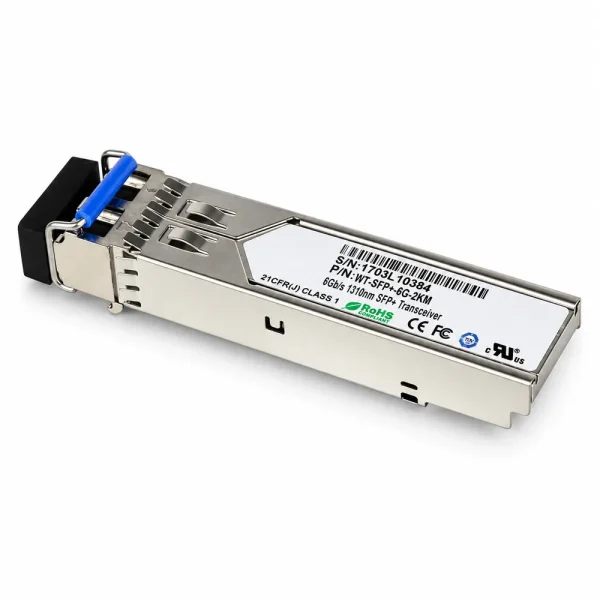

Module quang SFP+ WINTOP WT-SFP+-6G-2KM

Wintop WT-SFP+-6G-2KM là module thu phát quang SFP+ dành cho liên kết tốc độ khoảng 6Gbps trên cáp single-mode, truyền tối đa 2km. Sản phẩm sử dụng laser FP 1310nm, bộ thu PIN, đầu nối LC và nguồn 3,3V. Module phục vụ CPRI, OBSAI trong hạ tầng LTE, không mặc định tương thích cổng Ethernet 10Gbps.

WT-SFP+-6G-2KM được thiết kế cho hệ thống truyền dẫn nào?

Phân biệt module 6G với SFP+ Ethernet 10G

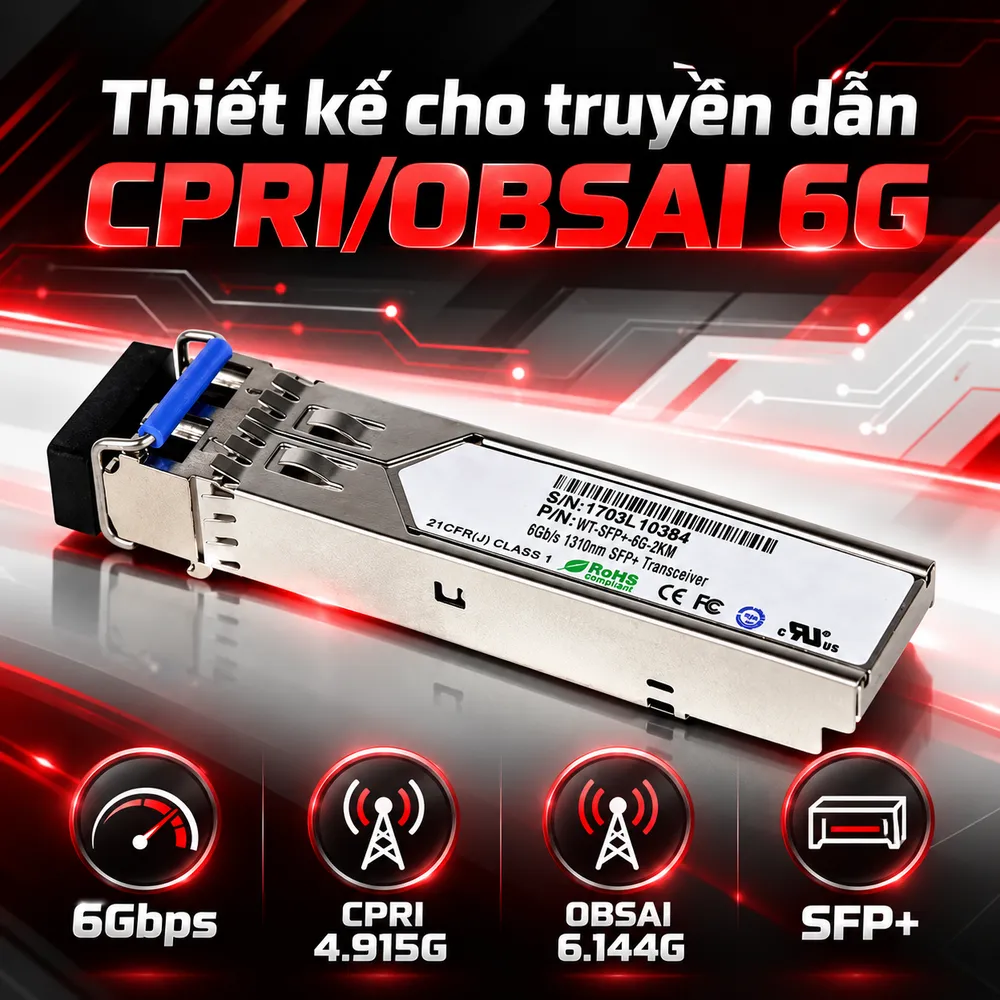

SFP+ mô tả kiểu đóng gói và giao diện vật lý của bộ thu phát, không tự xác định tốc độ hoặc giao thức vận hành. WT-SFP+-6G-2KM được hãng giới thiệu là module 6Gb/s, hỗ trợ ứng dụng CPRI 4,915Gbps và CPRI/OBSAI 6,144Gbps. Các giao diện này dùng trong hệ thống vô tuyến LTE. Một switch có khe SFP+ 10GBASE-SR hoặc 10GBASE-LR không đương nhiên nhận và vận hành module 6G. Thiết bị chủ phải hỗ trợ tốc độ, tín hiệu và nhận dạng tương ứng. Khi mua thay thế, cần đối chiếu tài liệu thiết bị vô tuyến hoặc bộ truyền dẫn đang sử dụng.

Đường quang single-mode và đầu kết nối LC

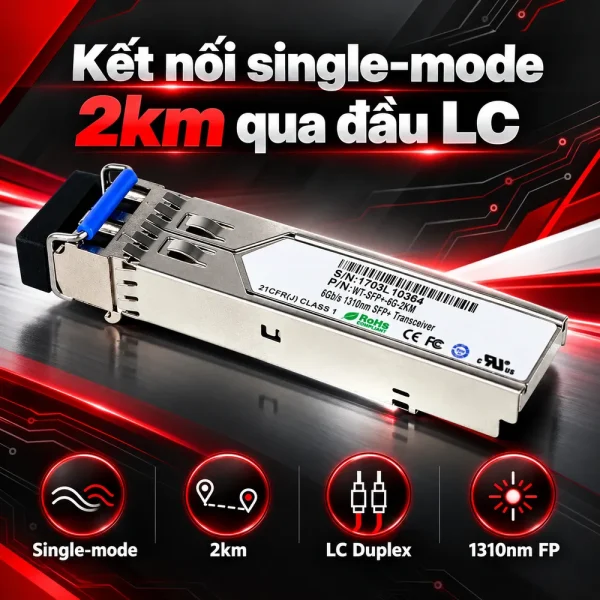

WT-SFP+-6G-2KM truyền qua sợi quang single-mode, với chiều dài tuyến thiết kế không quá 2km. Module có đầu nối LC, gồm đường phát và đường nhận riêng theo cấu hình quang thích hợp. Không nên suy luận đây là loại BiDi một sợi chỉ từ tên SFP+. Khoảng cách công bố không bảo đảm mọi tuyến 2km đều đạt chất lượng. Tình trạng sợi, mối hàn, đầu nối và công suất nhận đều ảnh hưởng đến kết quả thực tế. Kỹ thuật viên cần kiểm tra sơ đồ đấu dây quang trước khi vận hành.

Thông số điện quang nào cần kiểm tra trước khi chọn mua?

Bước sóng phát và mức công suất quang

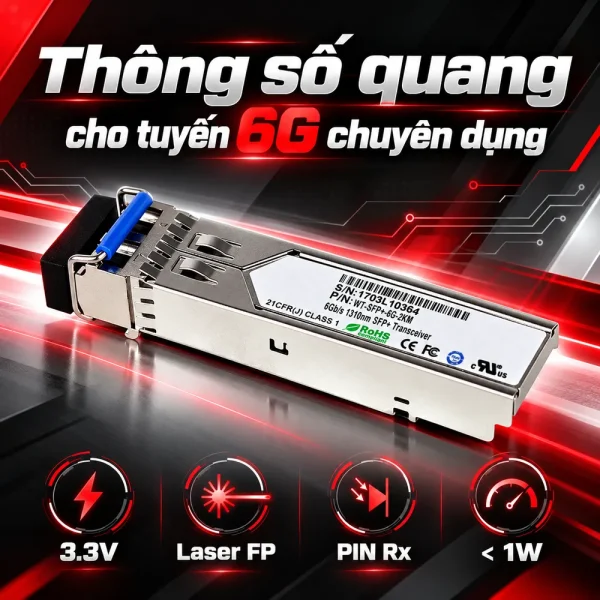

Theo trang kỹ thuật Wintop, bộ phát sử dụng laser FP với bước sóng danh định 1310nm, có dải thông số 1260–1350nm. Đây là giới hạn bước sóng của linh kiện, không phải khả năng tự điều chỉnh giữa nhiều kênh quang. Công suất phát trung bình từ -5 đến 0dBm, phù hợp với ngân sách quang được thiết kế cho kết nối 2km. Tỷ lệ dập tắt tối thiểu 3,5dB; SMSR tối thiểu 35dB. Những chỉ tiêu này mô tả đặc tính phát quang tại điều kiện thử nghiệm, không thể thay cho kết quả đo chất lượng toàn tuyến. Khi cần nghiệm thu theo yêu cầu chuyên biệt, nên đối chiếu datasheet đúng phiên bản và phép đo của nhà sản xuất.

Độ nhạy thu, giới hạn quá tải và suy hao

Độ nhạy thu được Wintop công bố ở mức -14,5dBm; ngưỡng quá tải tối thiểu +0,5dBm. Với công suất phát tối thiểu -5dBm, chênh lệch công suất tham khảo đến ngưỡng nhạy thu là 9,5dB, trước khi trừ dự phòng hệ thống. Khi tính ngân sách quang, phải kể đến suy hao sợi single-mode, dây nhảy, bộ phối quang và mối nối. Nếu công suất tại đầu thu yếu hơn ngưỡng thiết kế, liên kết có thể phát sinh lỗi hoặc mất tín hiệu. Ngược lại, tín hiệu quá mạnh cũng cần kiểm soát để không vượt giới hạn bộ thu.

Chuẩn tham chiếu và các đặc điểm vận hành

Bảng thông số Wintop ghi jitter theo yêu cầu IEEE 802.3ae, song không có nghĩa module 6G là bộ thu phát Ethernet 10Gbps chuẩn 10GBASE-LR. Sự tương thích chỉ được xác nhận khi thiết bị chủ hỗ trợ đúng tốc độ CPRI hoặc OBSAI cùng giao diện điện tương ứng. Module sử dụng nguồn 3,3V, giao diện dữ liệu tương thích LVPECL và công suất tiêu tán dưới 1W. Điều kiện công bố là nhiệt độ môi trường từ -5°C đến +70°C. Hãng nêu khả năng hạn chế nhiễu điện từ EMI, bảo vệ tĩnh điện ESD, tuân thủ RoHS, an toàn laser IEC 60825 và tương thích SFF-8472. Không nên mặc định sản phẩm có khả năng chống nước hoặc vận hành dưới -5°C.

Ứng dụng, cách lắp đặt và lưu ý nghiệm thu

Ứng dụng trong mạng di động và đường truyền chuyên dụng

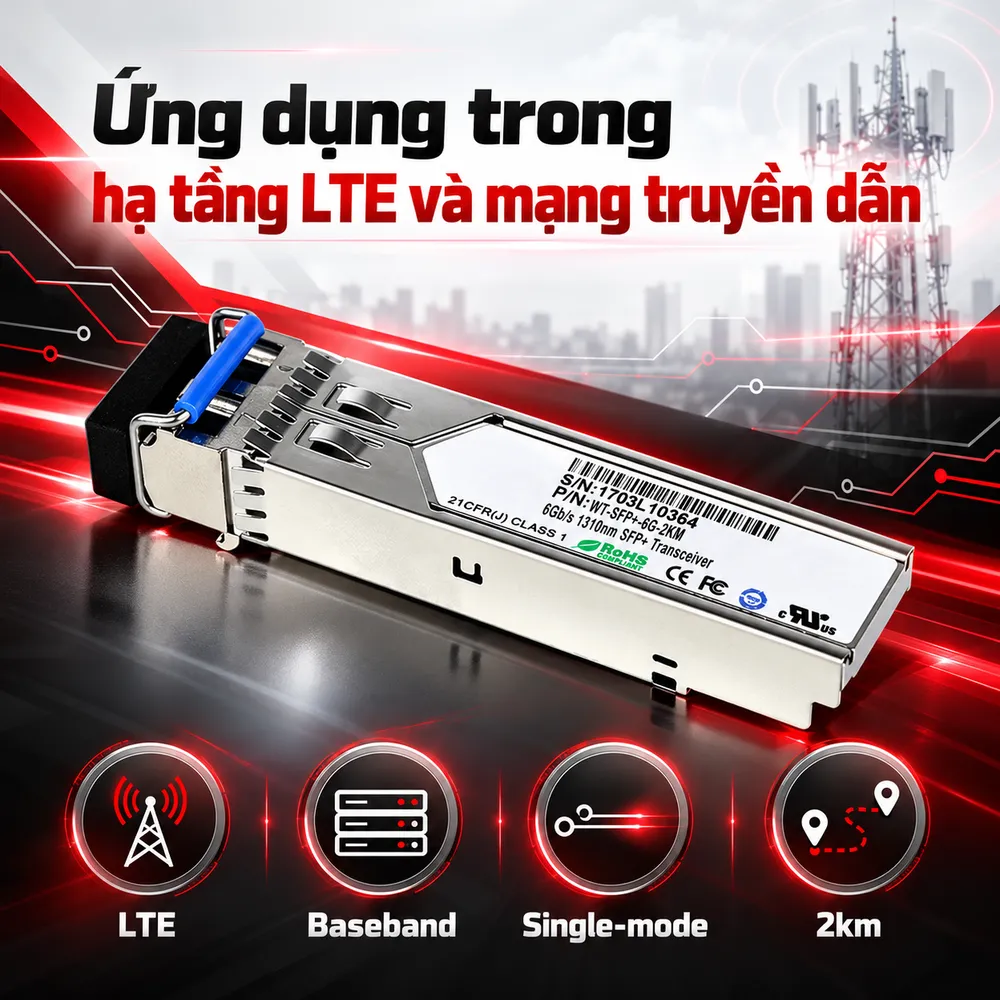

WT-SFP+-6G-2KM thích hợp những kết nối quang giữa thiết bị vô tuyến và khối xử lý tương thích CPRI hoặc OBSAI, khi tốc độ và chiều dài tuyến phù hợp. Trong hệ thống LTE, việc sử dụng module đúng cấu hình giúp khai thác hạ tầng single-mode có sẵn mà không phải bổ sung bộ chuyển đổi giao thức trung gian. Đối với mạng doanh nghiệp sử dụng Ethernet thông thường, cần thận trọng khi lựa chọn. Nếu yêu cầu là uplink 1G hoặc 10G giữa các switch, hãy chọn Module Quang SFP theo chuẩn Ethernet thực tế, loại sợi và khoảng cách. Không nên coi WT-SFP+-6G-2KM là lựa chọn thay thế trực tiếp chỉ vì cùng dùng đầu LC.

Kiểm tra thiết bị chủ và chất lượng đường quang

Trước khi đặt hàng, xác nhận model thiết bị, tốc độ 4,915Gbps hoặc 6,144Gbps được hỗ trợ, loại khe SFP+, bước sóng và chuẩn kết nối. Đối chiếu thêm dải nhiệt độ, nguồn cấp và phiên bản firmware. Nếu thiết bị có danh sách mã transceiver được phép sử dụng, cần kiểm tra mã Wintop với nhà cung cấp thiết bị chủ. Khi thi công, vệ sinh đầu LC, kiểm tra chiều phát nhận, đo suy hao và công suất thu tại hai đầu. Sau khi kết nối, theo dõi trạng thái liên kết, cảnh báo và bộ đếm lỗi trong phần mềm quản lý. Ghi nhận kết quả ban đầu để làm mốc so sánh khi bảo trì. Wintop WT-SFP+-6G-2KM là giải pháp thu phát quang 1310nm cho đường truyền 6G chuyên dụng trong phạm vi thiết kế 2km. HulaTech hỗ trợ đối chiếu tương thích thiết bị, điều kiện tuyến quang và tư vấn báo giá theo số lượng triển khai thực tế tại công trình.
