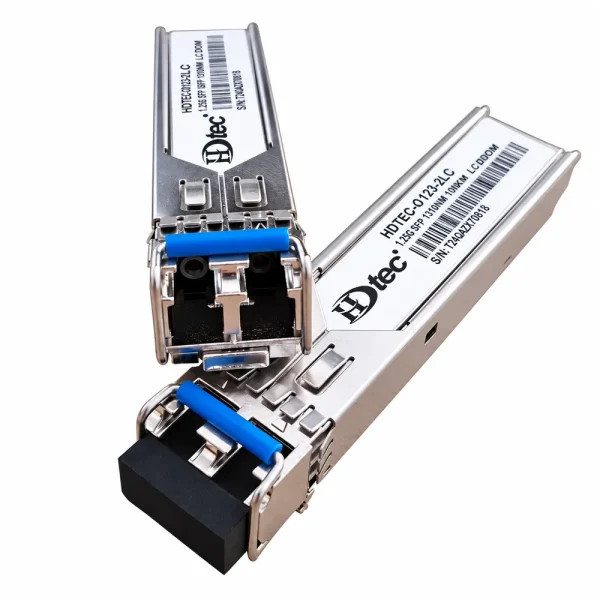

Dual LC SFP Module 1.25G HDTEC

Dual LC SFP Module 1.25G HDTEC là bộ thu phát quang chuẩn SFP, hỗ trợ tốc độ tín hiệu 1,25Gbps và khoảng cách thiết kế tối đa 20km trên cáp single-mode. Thiết bị có giao diện LC kép, nguồn 3,3V và hỗ trợ cắm nóng. Thông tin phân phối ghi bước sóng phát 1310nm, thu 1550nm; cần xác minh cấu hình thực tế trước khi chọn module đối ứng, vì đầu LC kép và module BiDi một sợi là hai cách đấu nối khác nhau.

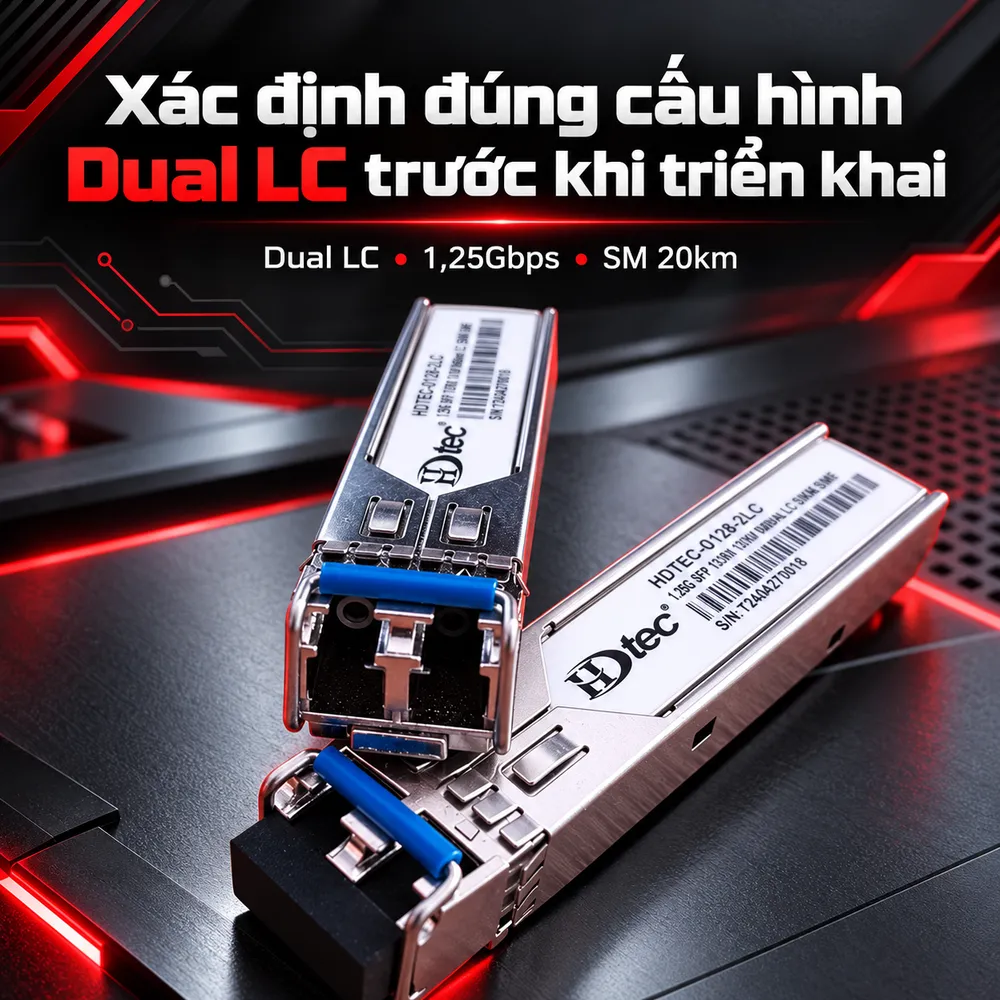

Xác định đúng cấu hình Dual LC trước khi triển khai

Hai đầu LC đảm nhiệm chức năng gì?

Dual LC thường chỉ bộ nối gồm hai vị trí quang, một vị trí phát Tx và một vị trí nhận Rx. Khi sử dụng cáp duplex, hai lõi sợi được dành riêng cho hai chiều truyền dẫn. Thiết kế này khác module BiDi có một đầu LC và ghép hai bước sóng lên cùng một lõi. Do đó, không thể lấy đặc điểm tiết kiệm một sợi của BiDi để mô tả mọi sản phẩm mang tên Dual LC. Trang bán hàng HDTEC nêu đồng thời “Dual LC (2 core)” và “single fiber”, tạo ra điểm chưa thống nhất. Vì vậy, kỹ thuật viên nên kiểm tra hình dạng đầu nối, tem sản phẩm và datasheet của đúng lô hàng.

Bước sóng 1310nm và 1550nm cần ghép thế nào?

Thông tin sản phẩm được cung cấp ghi Tx 1310nm và Rx 1550nm. Với cấu hình này, bộ phát ở đầu đối diện phải cung cấp bước sóng 1550nm vào đường nhận, đồng thời bộ thu phía đối diện phải tiếp nhận 1310nm. Tuy nhiên, nhiều module duplex thông dụng dùng cùng bước sóng cho hai chiều.

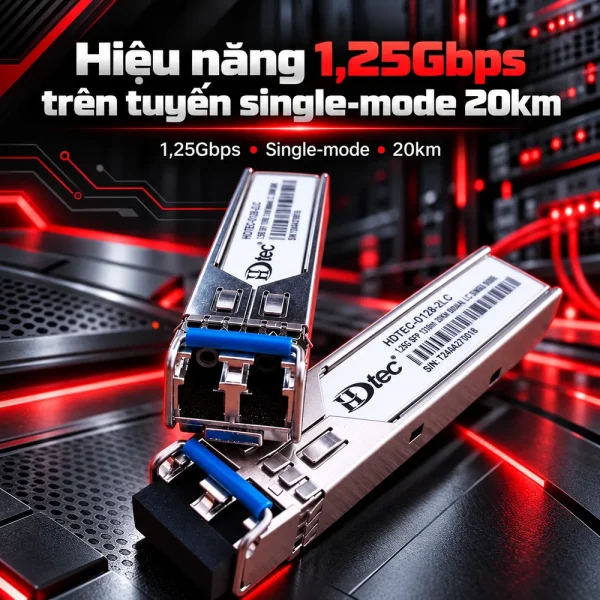

Hiệu năng 1,25Gbps trên tuyến single-mode 20km

Tốc độ tín hiệu 1,25Gbps thường phục vụ giao diện Gigabit Ethernet với phần mã hóa đường truyền. Con số này không đồng nghĩa lưu lượng ứng dụng đạt 1,25GB/s. Băng thông thực tế phụ thuộc khả năng cổng, giao thức, cấu hình switch và thiết bị ở hai đầu. Khoảng cách 20km là giới hạn thiết kế được nhà phân phối công bố. Chất lượng kết nối còn phụ thuộc suy hao cáp, số mối hàn, dây nhảy, adapter và tình trạng đầu quang. Chưa có datasheet HDTEC chính hãng đầy đủ để xác nhận công suất phát, độ nhạy thu và ngân sách quang cụ thể. Không nên sao chép các chỉ số dBm từ module khác rồi áp dụng cho sản phẩm này. Khi nghiệm thu, cần đo suy hao toàn tuyến và công suất nhận, đối chiếu với thông số trên module thực tế.

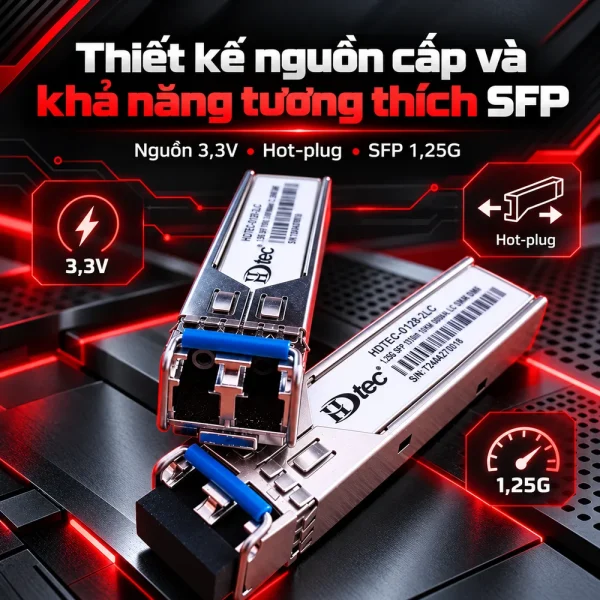

Thiết kế nguồn cấp và khả năng tương thích SFP

Cấp điện 3,3V và giao diện logic

Dual LC SFP 1.25G HDTEC sử dụng nguồn danh định 3,3V từ khe SFP tương thích. Mô tả phân phối có đề cập TTL logic, nhưng đây là đặc tính tín hiệu điều khiển, không phải chuẩn mã hóa dữ liệu trên cáp quang. Không nên dùng thông tin TTL để kết luận rằng mọi switch đều nhận module. Tính năng hot-pluggable cho phép lắp hoặc tháo module khi thiết bị chủ hỗ trợ thao tác cắm nóng. Dẫu vậy, rút module đang truyền dữ liệu sẽ làm ngắt liên kết.

Kiểm tra firmware và tốc độ cổng

Khe SFP có kích thước phù hợp chưa đủ để khẳng định tương thích. Một số thiết bị giới hạn mã transceiver, tốc độ cổng hoặc yêu cầu firmware nhất định. Trước khi mua, hãy xác nhận model switch, cấu hình Gigabit, kiểu đầu nối, loại cáp single-mode và sơ đồ bước sóng hai đầu.

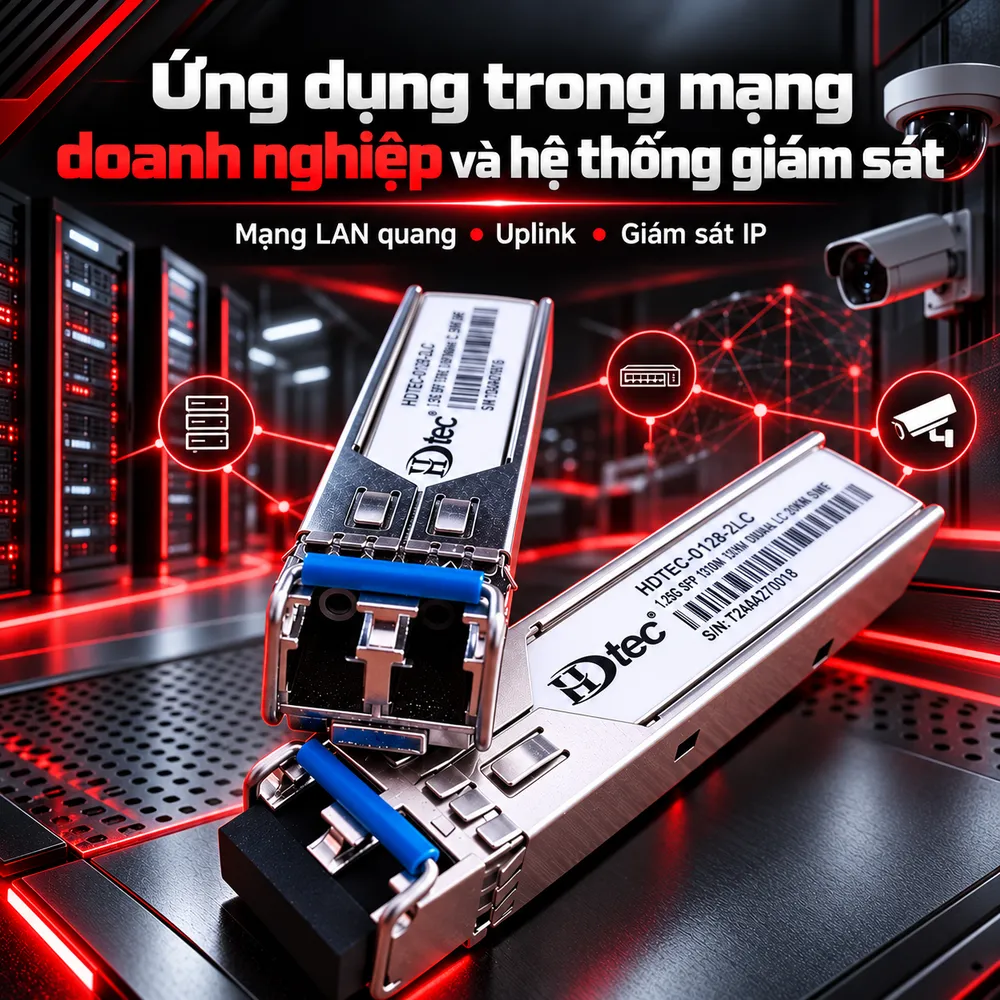

Ứng dụng trong mạng doanh nghiệp và hệ thống giám sát

Trên hạ tầng mạng doanh nghiệp, HDTEC Dual LC có thể phục vụ đường uplink quang giữa những tủ mạng hoặc hai tòa nhà, miễn thiết bị và tuyến sợi đáp ứng yêu cầu. Trong hệ thống camera IP, module có thể vận chuyển dữ liệu từ switch đầu xa về phòng giám sát. Bản thân module không có cổng RJ45 và không cấp nguồn PoE, vì vậy camera vẫn cần thiết bị cấp nguồn và chuyển mạch thích hợp. Khi nâng cấp tuyến, kỹ thuật viên phải xem xét băng thông tổng từ các camera để tránh quá tải đường uplink. Nếu cần kết nối thiết bị có kiểu đầu khác, việc chọn module quang SFP phải dựa vào chuẩn cổng, loại sợi và cấu hình bước sóng, thay vì chỉ so sánh tốc độ danh định. Giải pháp SC, LC đơn và LC kép không thể thay trực tiếp nếu dây nhảy và cấu hình truyền dẫn khác nhau.

Lưu ý khi lắp đặt, bảo trì và đặt hàng

Trước khi thi công, kiểm tra đúng tên Dual LC SFP Module 1.25G HDTEC, số cổng LC thực tế, tem Tx/Rx và chiều dài tuyến. Vệ sinh đầu ferrule, bảo đảm đúng chuẩn đầu nối và kiểm tra chiều phát nhận. Sau khi lắp, theo dõi trạng thái link, lỗi giao diện và kết quả đo công suất quang hai chiều. Đồng thời, cần đánh dấu rõ sợi phát và sợi nhận tại hộp phối quang để tránh cắm nhầm khi bảo trì hoặc di chuyển dây nhảy về sau. Nếu mất liên kết, nên kiểm tra dây nhảy, đấu chéo Tx/Rx, bước sóng đầu xa và cấu hình cổng trước khi thay module. Các thông số chưa được xác minh như DDM, nhiệt độ công nghiệp hoặc công suất laser không nên đưa vào hồ sơ kỹ thuật khi thiếu tài liệu xác nhận. Dual LC SFP 1.25G HDTEC phù hợp dự án Gigabit cần kết nối quang single-mode đến 20km khi cấu hình thực tế được kiểm chứng. HulaTech hỗ trợ đối chiếu thiết bị, cáp quang, sơ đồ đấu nối và báo giá theo số lượng triển khai.
