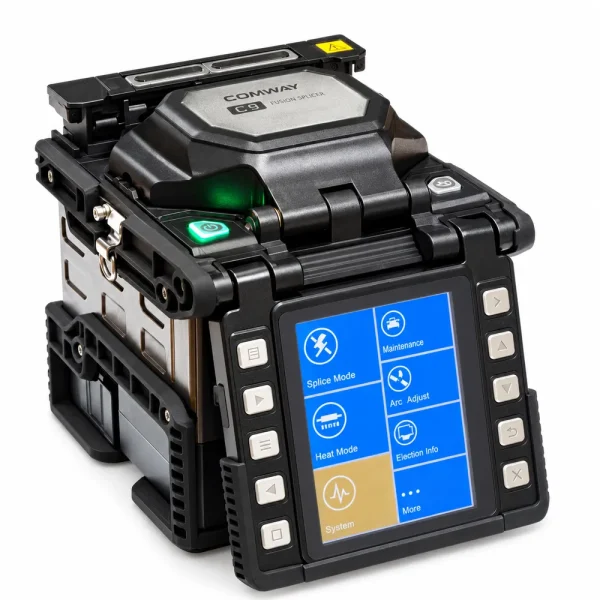

Máy hàn cáp quang Comway C9

Máy hàn cáp quang COMWAY C9 là thiết bị hàn nối sợi quang đơn của COMWAY Technology, sử dụng công nghệ căn chỉnh lõi bằng 6 motor để hỗ trợ kiểm soát suy hao mối nối. Máy có thời gian hàn khoảng 6 giây ở chế độ SM Fast, gia nhiệt điển hình 12 giây và hỗ trợ nhiều loại sợi như SM, MM, DS, NZDS, BI. C9 phục vụ FTTH, LAN quang và bảo trì viễn thông.

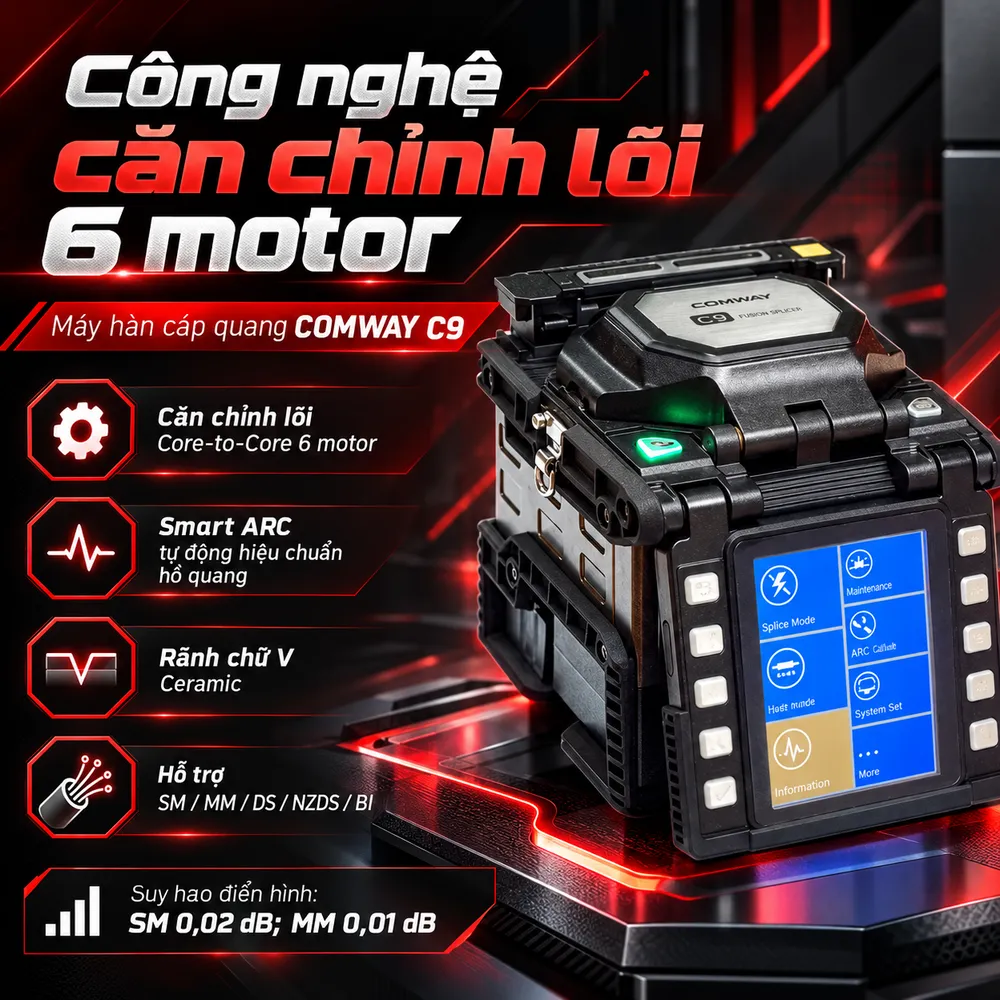

Công nghệ căn chỉnh lõi 6 motor trên COMWAY C9

Căn chỉnh theo hình ảnh lõi thay vì chỉ theo lớp vỏ

COMWAY C9 sử dụng hệ thống căn chỉnh Core-to-Core với 6 motor, kết hợp camera quan sát vị trí hai đầu sợi trước khi phóng hồ quang. Hệ thống hỗ trợ hạn chế độ lệch lõi. Rãnh định vị chữ V bằng gốm Ceramic giữ sợi trong quá trình thao tác. Công nghệ Smart ARC tự động hiệu chuẩn hồ quang để thích ứng với thay đổi của môi trường. Kỹ thuật viên vẫn cần vệ sinh sợi và điện cực.

Tương thích sợi quang và suy hao điển hình

Theo catalog, COMWAY C9 hỗ trợ sợi Single Mode G.652, Multimode G.651, Dispersion Shifted G.653, Non-Zero Dispersion Shifted G.655 và Bend Insensitive G.657. Máy không hàn đồng thời bó sợi ribbon. Suy hao điển hình được công bố là 0,02 dB đối với SM, 0,01 dB với MM, 0,04 dB với DS/NZDS và 0,02 dB với BI. Đây là kết quả tham khảo trong điều kiện thử nghiệm; không phải mức bảo đảm cho mọi mối nối. Nghiệm thu vẫn cần đo suy hao hoặc OTDR.

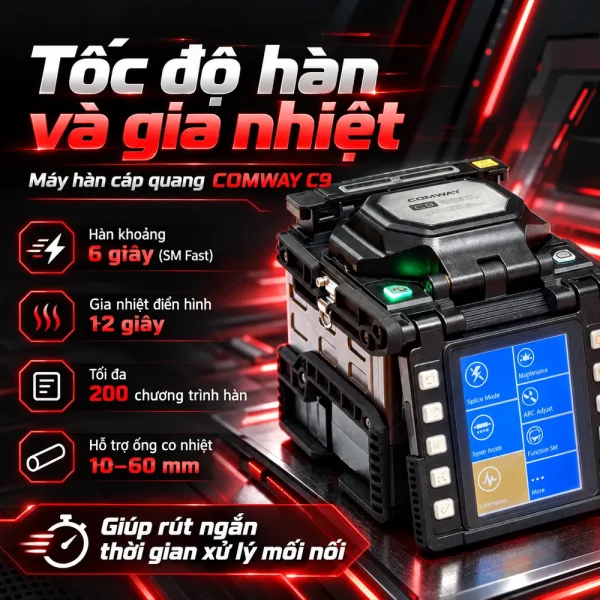

Tốc độ hàn và gia nhiệt giúp tiết kiệm thời gian thế nào?

Ở chương trình SM Fast, thời gian hàn trung bình khoảng 6 giây; với chương trình SM G.652 thông thường, mức tham khảo là 10 giây. Sau khi nối, kỹ thuật viên đưa mối hàn vào ống bảo vệ và bộ gia nhiệt tích hợp. Thời gian gia nhiệt điển hình khoảng 12 giây, có thể thay đổi theo loại ống và chương trình. Theo catalog C9 cập nhật, thiết bị hỗ trợ tối đa 200 chương trình hàn và 30 chương trình gia nhiệt. Bản catalog cũ chỉ ghi 100 chương trình hàn, vì vậy cần xác nhận phiên bản phần mềm của máy thực tế. Máy hỗ trợ ống co nhiệt dài khoảng 10–60 mm, phục vụ nhiều cấu hình khay hàn. Hiệu quả còn phụ thuộc việc chuẩn bị sợi. Dao cắt không chính xác, lớp phủ bám bẩn hoặc thao tác đặt sợi sai có thể làm tăng suy hao và thời gian xử lý lại. Cần kiểm tra đầu cắt, vệ sinh rãnh sợi và xử lý các cảnh báo.

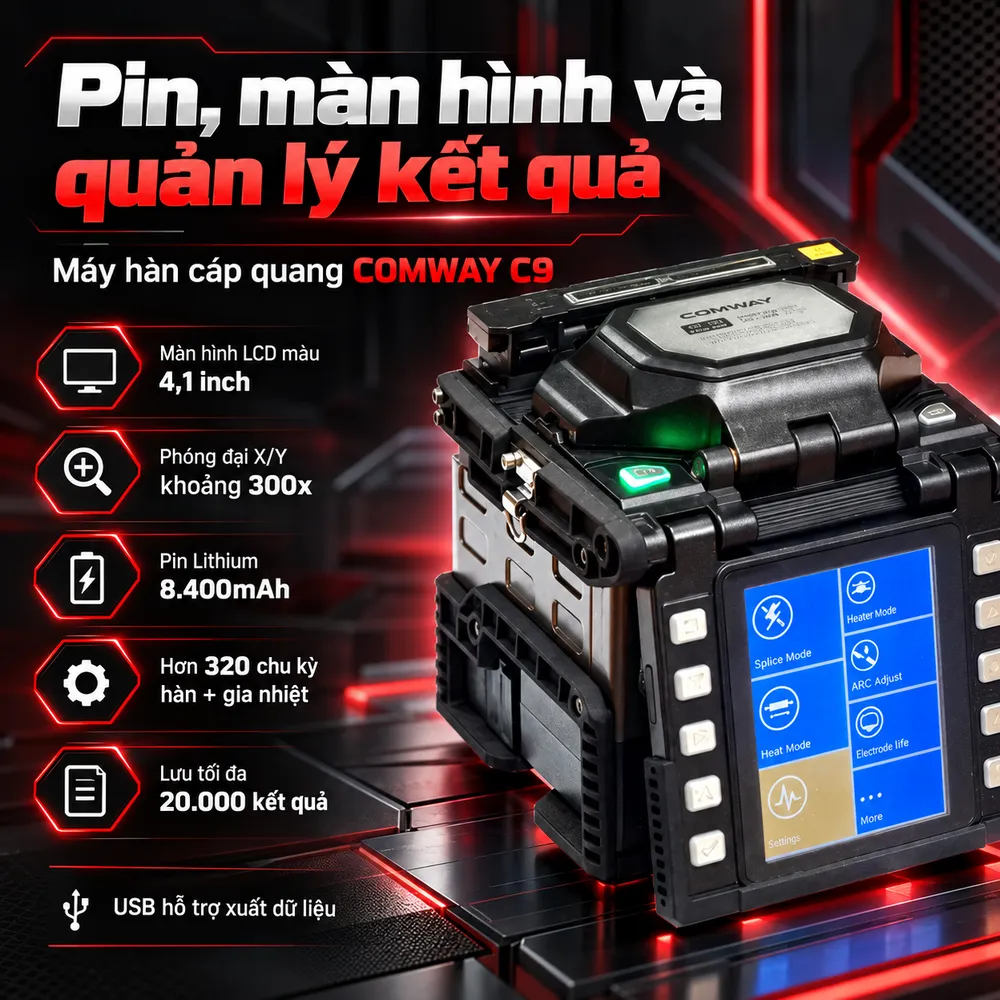

Pin, màn hình và khả năng quản lý kết quả của COMWAY C9

COMWAY C9 trang bị màn hình LCD màu độ sáng cao, thuận tiện quan sát ở những khu vực có ánh sáng ngoài trời. Catalog hãng ghi kích thước 4,1 inch; camera cho phép phóng đại hình ảnh theo từng trục hoặc hai trục đồng thời. Tài liệu năm 2020 công bố độ phóng đại khoảng 300 lần khi xem riêng trục X hoặc Y và 200 lần khi xem cả hai. Bộ nhớ là điểm cần kiểm tra theo từng cấu hình. Catalog cũ công bố 3.000 kết quả và 30 hình ảnh, trong khi bản cập nhật ghi 20.000 kết quả và tối đa 800 hình ảnh. Cổng USB hỗ trợ xuất dữ liệu thi công. Pin tháo rời của cấu hình cập nhật có dung lượng 8.400mAh, hỗ trợ hơn 320 chu kỳ hàn kết hợp gia nhiệt trong điều kiện tham chiếu. Bản cũ ghi 7.800mAh và trên 300 chu kỳ. Cần đối chiếu nhãn pin thực tế. Máy có kích thước tham khảo 156 × 135 × 149 mm, trọng lượng khoảng 2,0 kg khi không có pin và 2,5 kg khi lắp pin theo catalog cập nhật. Điện cực có tuổi thọ khoảng 5.000 lần phóng hồ quang. Thiết bị sử dụng adapter AC 100–240V, 50/60Hz. Điều kiện vận hành công bố gồm nhiệt độ -10 đến 50°C, độ ẩm 0–95% và độ cao tối đa 5.000 m. Máy được giới thiệu với khả năng chống bụi, nước mưa và va đập, nhưng cần tránh ngâm nước hoặc sử dụng ngoài giới hạn bảo vệ được xác nhận.

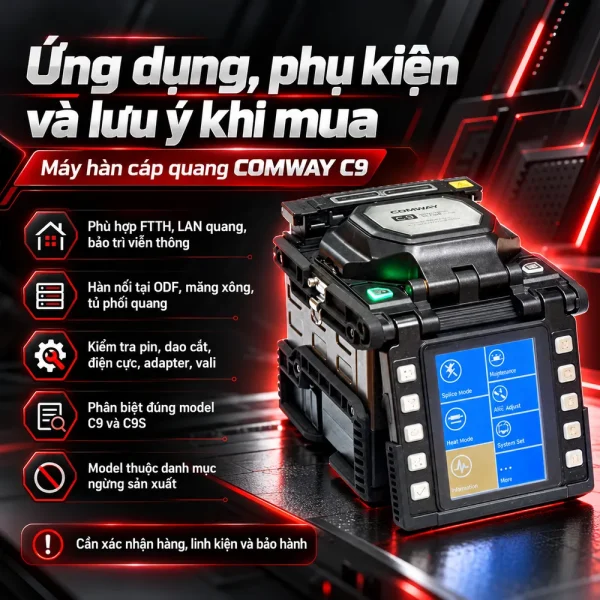

Ứng dụng, phụ kiện và lưu ý khi mua COMWAY C9

Trong mạng FTTH, C9 hỗ trợ hàn nối tại hộp phối quang, măng xông và tủ ODF. Với mạng LAN quang, máy phục vụ kết nối giữa các tòa nhà, nhà xưởng và phòng máy. Máy hỗ trợ bảo trì tuyến quang trục có yêu cầu đo kiểm. COMWAY còn giới thiệu C9 với chức năng Fiber Endface Melter, phục vụ một số thao tác xử lý mặt đầu sợi khi sử dụng vật tư và quy trình tương thích. Cần phân biệt chức năng này với hàn nối sợi thông thường, đồng thời kiểm tra phụ kiện đi kèm. Trước khi mua, nên xác nhận model C9 thay vì C9S, dung lượng pin, dao cắt, kẹp sợi, điện cực, adapter và vali. Với máy đã qua sử dụng, cần hàn thử, đo suy hao, kiểm tra bộ gia nhiệt và đánh giá tình trạng pin. Nên kiểm tra phiên bản phần mềm, lịch sử bảo dưỡng và nguồn linh kiện thay thế. COMWAY C9 hiện nằm trong danh mục model ngừng sản xuất của hãng. Vì vậy, tình trạng hàng, linh kiện và bảo hành phải được xác nhận theo từng đơn vị cung cấp. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu model, kiểm tra cấu hình và nhận tư vấn báo giá theo nhu cầu công trình.
