Điện cực máy hàn cáp quang Fujikura 12s 21s 50s 60s 70s

Điện cực máy hàn cáp quang Fujikura là linh kiện tiêu hao tạo hồ quang điện để nối sợi quang. Các dòng máy 12S, 21S, 50S, 60S và 70S không mặc định dùng chung một mã điện cực. Theo danh mục phụ kiện, 12S và 21S sử dụng ELCT2-12, trong khi 50S, 60S và 70S sử dụng ELCT2-20A. Chọn đúng mã và bảo trì giúp duy trì hồ quang ổn định, hạn chế mối nối lỗi.

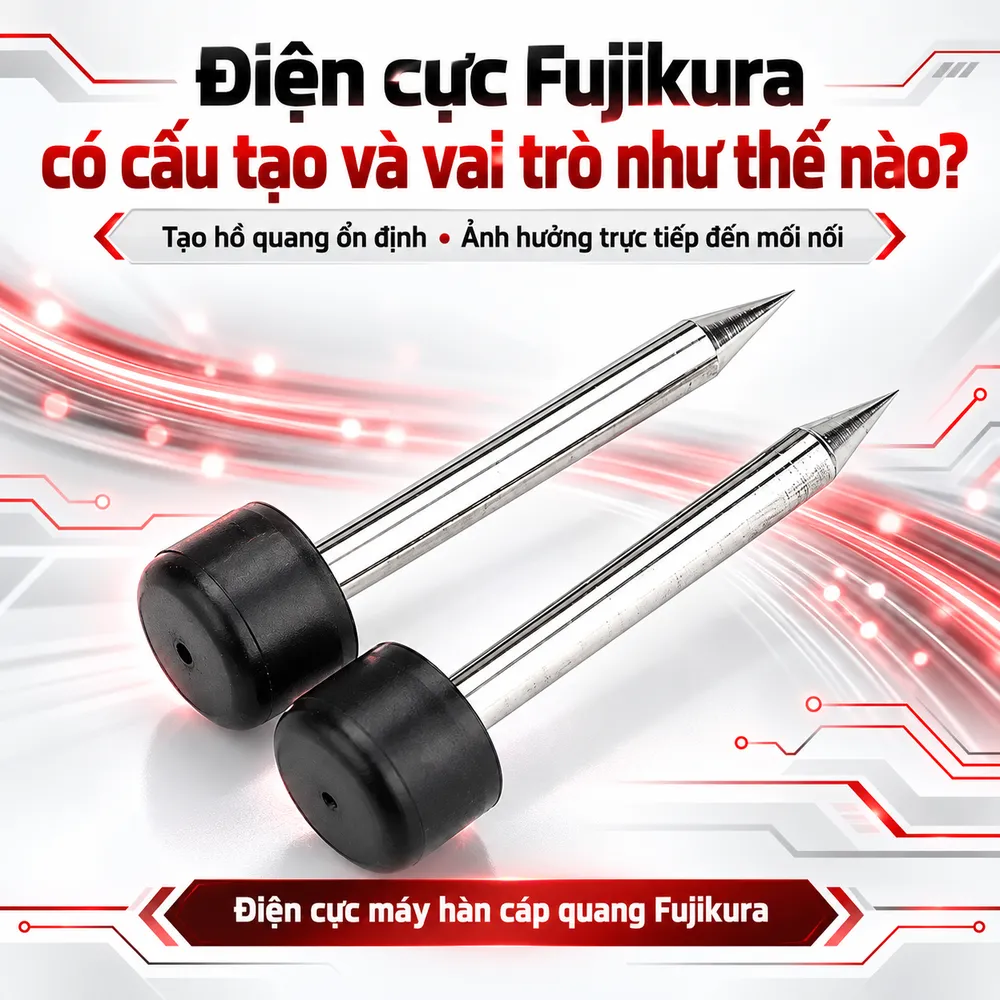

Điện cực Fujikura có cấu tạo và vai trò như thế nào?

Cơ chế phóng hồ quang khi hàn sợi quang

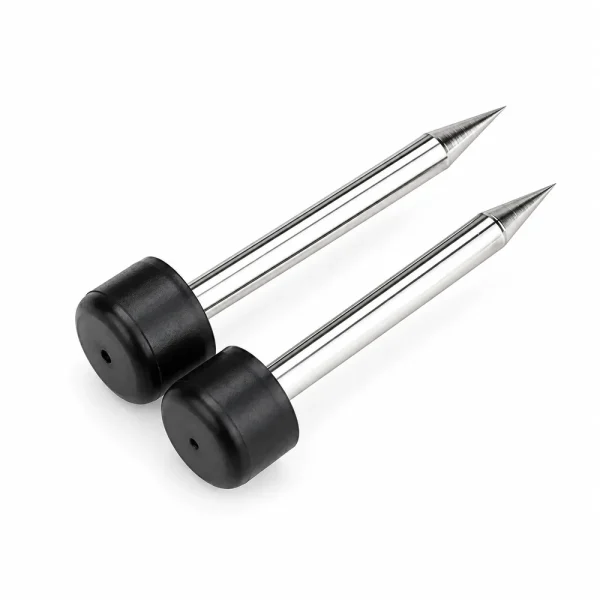

Điện cực được lắp thành một cặp đối diện trong buồng hàn. Khi máy kích hoạt, điện áp cao tạo hồ quang giữa hai đầu kim, làm nóng chảy thủy tinh tại hai đầu sợi đã căn chỉnh. Khi nguội, mối nối hình thành. Điện cực ELCT làm từ hợp kim tungsten, có khả năng chịu nhiệt khi phóng hồ quang. Bộ sản phẩm gồm hai kim đồng bộ, tương ứng hai vị trí điện cực. Đây là vật tư tiêu hao. Sau nhiều lần phóng, đầu kim có thể mòn, bám cặn hoặc thay đổi hình dạng. Hồ quang thiếu ổn định làm tăng nguy cơ suy hao, mối nối yếu hoặc phải hàn lại. Tuy nhiên, chất lượng mối nối còn phụ thuộc dao cắt, độ sạch sợi và chương trình hàn.

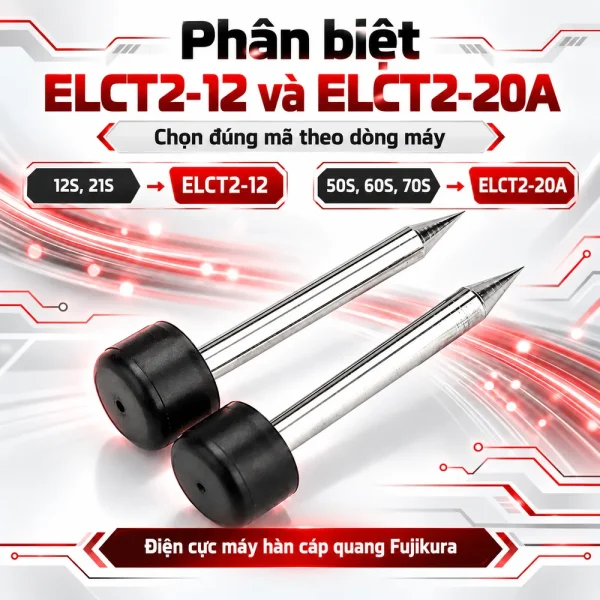

Phân biệt ELCT2-12 và ELCT2-20A

ELCT2-12 có đường kính thân 2 mm, chiều dài 12 mm, được sử dụng cho Fujikura 12S và 21S theo tài liệu phân phối. Catalog Fujikura cũng xác nhận mã này cho FSM-12S và máy SpliceMate. ELCT2-20A có đường kính 2 mm, chiều dài 20 mm. Mã này phù hợp các máy Fujikura 50S, 60S, 70S và các biến thể 50R, 60R, 70R. Một số model 62S, 80S cũng được liệt kê tương thích. Hai điện cực khác chiều dài nên không được lắp thay thế cho nhau. Trước khi đặt mua, cần xem tem model và mã linh kiện trong tài liệu của máy.

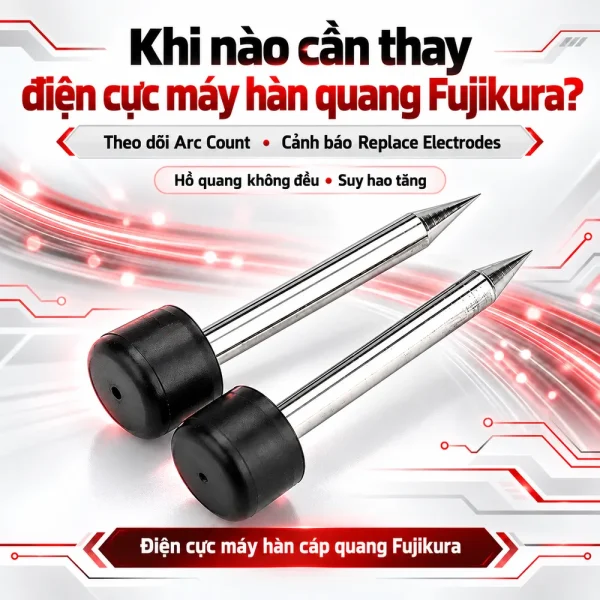

Khi nào cần thay điện cực máy hàn quang Fujikura?

Điện cực không có một ngưỡng tuổi thọ áp dụng cho mọi máy. Một số nguồn bán hàng ghi khoảng 3.000–5.000 lần phóng, nhưng thời điểm thay phụ thuộc model, chương trình và điều kiện sử dụng. Ví dụ, tài liệu phân phối công bố ngưỡng khuyến nghị của 50S thấp hơn 70S hoặc 80S. Người dùng nên theo dõi bộ đếm Arc Count trong menu bảo trì, kết hợp cảnh báo Replace Electrodes do máy hiển thị. Khi vượt ngưỡng khuyến nghị của hãng, cần chuẩn bị cặp điện cực tương thích để thay thế. Những dấu hiệu cần kiểm tra gồm hồ quang không đều, máy thường xuyên yêu cầu hiệu chuẩn, suy hao tăng dù đầu sợi đã chuẩn bị đúng, hoặc điện cực bị mòn rõ rệt. Không nên kết luận điện cực hỏng chỉ vì đầu kim sẫm màu; trước tiên cần kiểm tra rãnh chữ V, camera, dao cắt. Thông số suy hao 0,02 dB đôi khi xuất hiện trong nội dung quảng cáo điện cực, nhưng đây không phải đặc tính độc lập của cặp kim. Suy hao thực tế được quyết định bởi toàn bộ quá trình hàn và điều kiện đo kiểm.

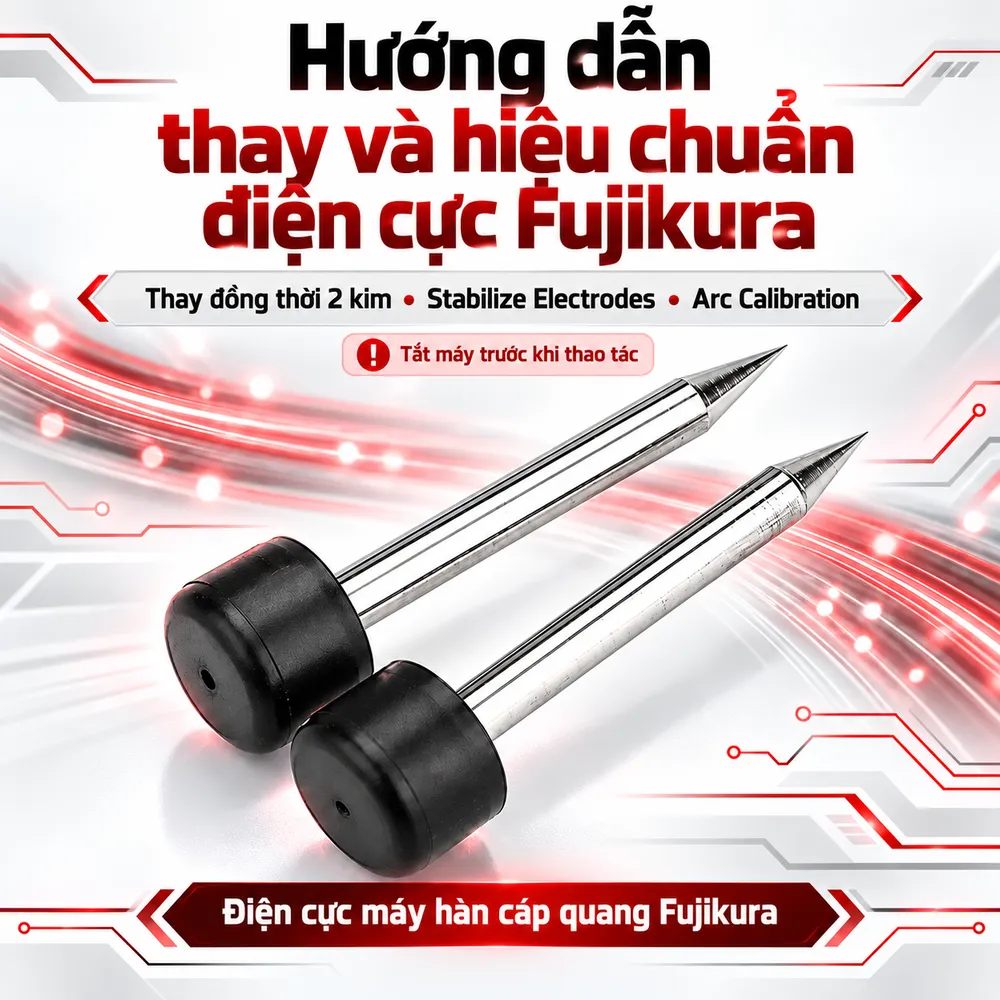

Hướng dẫn thay và hiệu chuẩn điện cực Fujikura

Trước khi thay, đặt máy ở trạng thái an toàn, vào mục Maintenance – Replace Electrodes nếu thiết bị hỗ trợ. Làm theo thông báo để tắt nguồn và tháo pin hoặc nguồn ngoài theo hướng dẫn. Đợi buồng hàn nguội, chuẩn bị dụng cụ cùng cặp kim mới đúng mã. Mở nắp chắn gió và nắp giữ điện cực, nới vít rồi nhẹ nhàng lấy hai kim cũ ra. Không chạm tay vào đầu nhọn, không làm rơi kim vào máy. Kiểm tra vị trí lắp và vệ sinh khu vực liên quan bằng dụng cụ được Fujikura cho phép. Lắp đồng thời hai điện cực mới vào đúng rãnh giữ, cố định vít theo lực siết trong hướng dẫn từng model. Không tự ý thay một kim hoặc mài đầu kim để kéo dài thời gian sử dụng. Sau đó đóng nắp, bật nguồn và tiếp tục các bước mà màn hình yêu cầu. Máy thực hiện Stabilize Electrodes để ổn định quá trình phóng, rồi chạy Arc Calibration nhằm hiệu chỉnh điều kiện hồ quang. Với Fujikura 70S, hướng dẫn yêu cầu hiệu chuẩn lại sau khi ổn định cho đến khi hiển thị kết quả đạt. Chỉ đặt lại bộ đếm số lần phóng sau khi thực sự thay điện cực. Tiếp theo, chuẩn bị sợi sạch để hàn thử, kiểm tra hình ảnh, lực kéo và đo suy hao khi nghiệm thu. Nếu hiệu chuẩn liên tục thất bại, cần kiểm tra toàn bộ hệ thống thay vì tiếp tục tăng công suất hồ quang tùy ý.

Cách chọn mua và bảo quản điện cực Fujikura chính hãng

Khi mua, cần đối chiếu model máy, mã điện cực, quy cách đóng gói một cặp và niêm phong. Không ghi ELCT2-20A tương thích với 12S hoặc 21S nếu chưa có xác nhận kỹ thuật riêng. Sản phẩm Fujikura chính hãng có catalog thông số, nhưng không thể xác định nguồn gốc chỉ bằng màu kim. Điện cực dự phòng nên được giữ trong hộp sạch, khô, tránh va chạm làm cong mũi kim. Đơn vị thi công FTTH, mạng LAN quang hoặc bảo trì đường trục nên dự trù vật tư theo danh sách máy hiện có để tránh mua nhầm. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech và liên hệ để kiểm tra mã điện cực Fujikura phù hợp, tình trạng hàng cũng như hướng dẫn bảo trì trước khi đặt mua.
