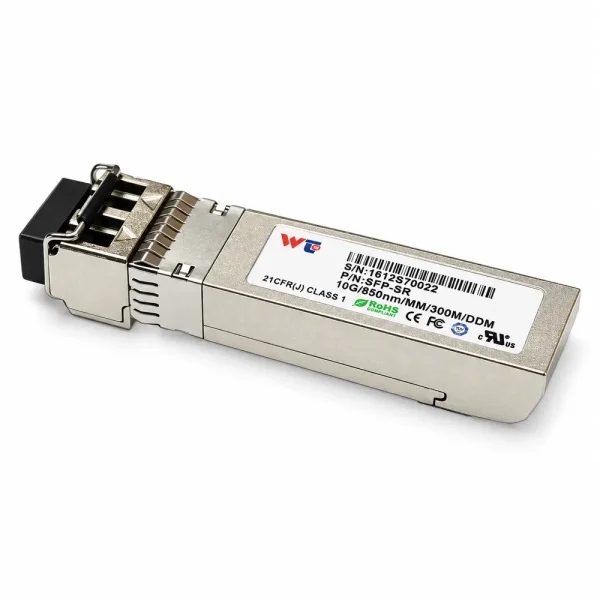

Module quang SFP+ WINTOP WT-SFP+-SR

Wintop WT-SFP+-SR là module thu phát quang SFP+ hỗ trợ Ethernet 10Gbps trên cáp quang multimode, sử dụng laser VCSEL 850nm và đầu nối LC Duplex. Theo Wintop, khoảng cách thiết kế tối đa 300m trên sợi đáp ứng băng thông 2000MHz·km. Sản phẩm phù hợp kết nối giữa switch, máy chủ và thiết bị mạng có cổng SFP+ tương thích, trong trung tâm dữ liệu và mạng doanh nghiệp.

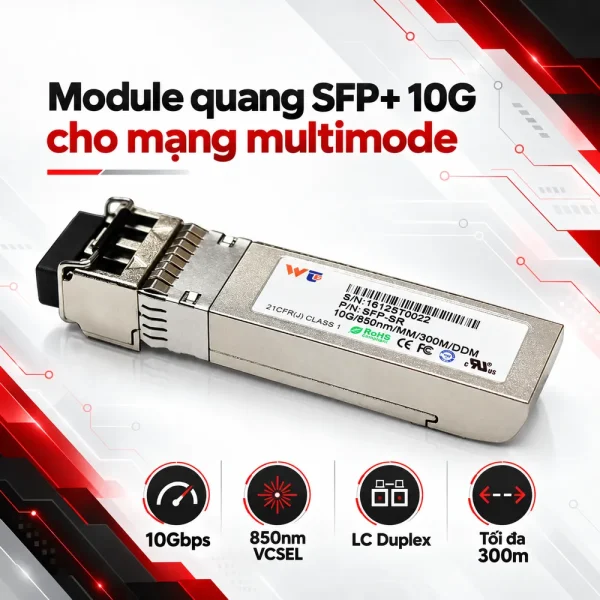

Đặc điểm nhận diện module 10GBASE-SR trên mạng multimode

Tốc độ 10Gbps và giao diện SFP+

WT-SFP+-SR thuộc nhóm module quang cự ly ngắn dành cho kết nối 10 Gigabit Ethernet. Chuẩn 10GBASE-SR được quy định trong IEEE 802.3ae, truyền dữ liệu bằng tín hiệu quang bước sóng gần 850nm. Thông lượng ứng dụng còn phụ thuộc giao thức và thiết bị. Dù cùng hình dạng, SFP+ 10G không thể mặc định thay thế SFP 1G. Switch phải hỗ trợ tốc độ tương ứng, nhận dạng module và cấu hình cổng thích hợp. Cần kiểm tra danh sách tương thích trước khi mua.

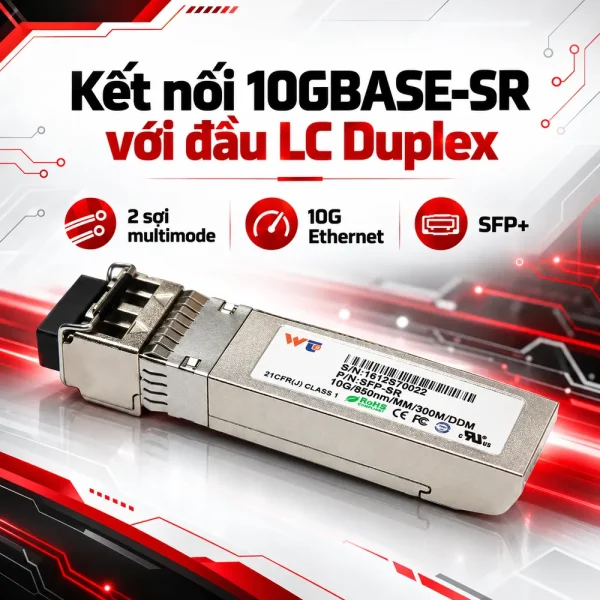

Hai sợi quang và đầu LC Duplex

Module có đường phát Tx và đường nhận Rx độc lập, sử dụng hai lõi multimode thông qua đầu LC Duplex. Đây không phải thiết bị BiDi một sợi. Hai đầu liên kết phải đấu đúng chiều phát nhận và sử dụng loại đầu nối phù hợp. Tuyến single-mode cần module khác, không dùng SR 850nm.

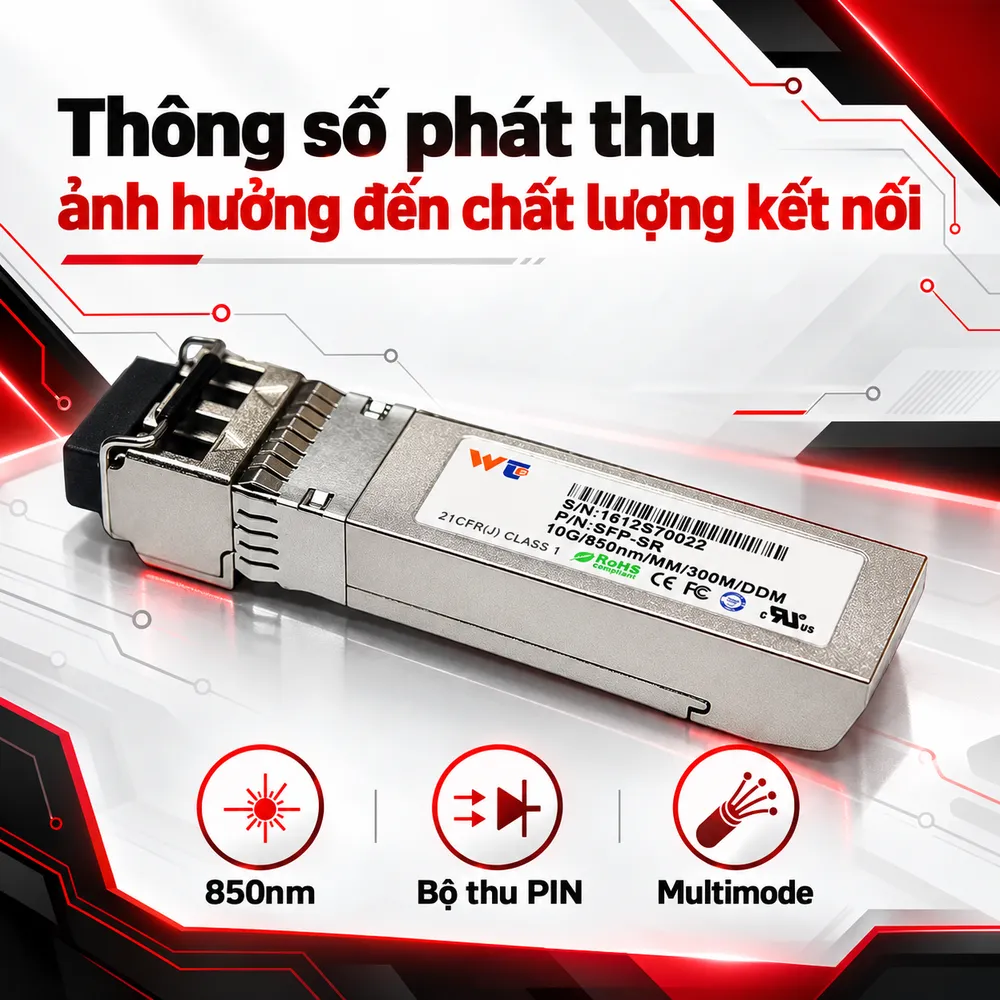

Thông số phát thu ảnh hưởng đến chất lượng kết nối

Laser VCSEL và công suất phát quang

Wintop sử dụng laser VCSEL 850nm, với dải bước sóng công bố từ 840 đến 860nm. Trên trang sản phẩm hiện hành, công suất phát trung bình từ -5 đến 0dBm; một bảng sản phẩm cũ ghi -5 đến -1dBm. Cần đối chiếu thông số theo phiên bản thực tế. Tỷ lệ dập tắt quang tối thiểu 3dB mô tả mức phân biệt giữa hai trạng thái tín hiệu. Đây không phải chỉ số suy hao của toàn tuyến. Các thông số về jitter và dạng mắt tín hiệu phải được đánh giá theo điều kiện thử nghiệm tương ứng với Ethernet 10G.

Bộ thu PIN và giới hạn công suất

Bộ thu quang PIN có độ nhạy được công bố tốt hơn -11,5dBm. Mức quá tải đầu thu trong bảng thông số là 0dBm. Nếu công suất tín hiệu nhận thấp hơn ngưỡng cần thiết, kết nối có thể phát sinh lỗi; nếu quá cao, thiết bị cũng có nguy cơ vượt giới hạn thu. Không nên chỉ dựa vào khoảng cách để kết luận liên kết đạt yêu cầu. Cần kiểm tra suy hao sợi, đầu nối, mối hàn, dây nhảy và công suất quang thực tế ở cả hai chiều. Đồng thời kiểm tra ngân sách quang.

Xác định khoảng cách theo loại cáp và điều kiện tuyến

Mốc 300m mà Wintop công bố gắn với sợi multimode có tích băng thông chiều dài 2000MHz·km, thường tương ứng cấp OM3 ở bước sóng 850nm. Khi dùng cáp có băng thông thấp hơn hoặc chất lượng suy giảm, khoảng cách cho phép có thể ngắn hơn. Không áp dụng mặc định 300m cho mọi loại OM1, OM2, OM3 hoặc OM4 chỉ vì chúng đều là multimode. Tuyến 10G còn chịu ảnh hưởng từ tán sắc mode, suy hao đầu nối và chất lượng thi công. Vì vậy, hồ sơ thiết kế cần thể hiện loại sợi, chiều dài thực tế và số điểm đấu nối. Với hạ tầng đã sử dụng lâu năm, nên kiểm tra nhãn cáp và đo tuyến trước khi lựa chọn module. Nếu cần cự ly nhiều kilomet, giải pháp 10GBASE-LR trên single-mode phù hợp hơn về nguyên lý truyền dẫn.

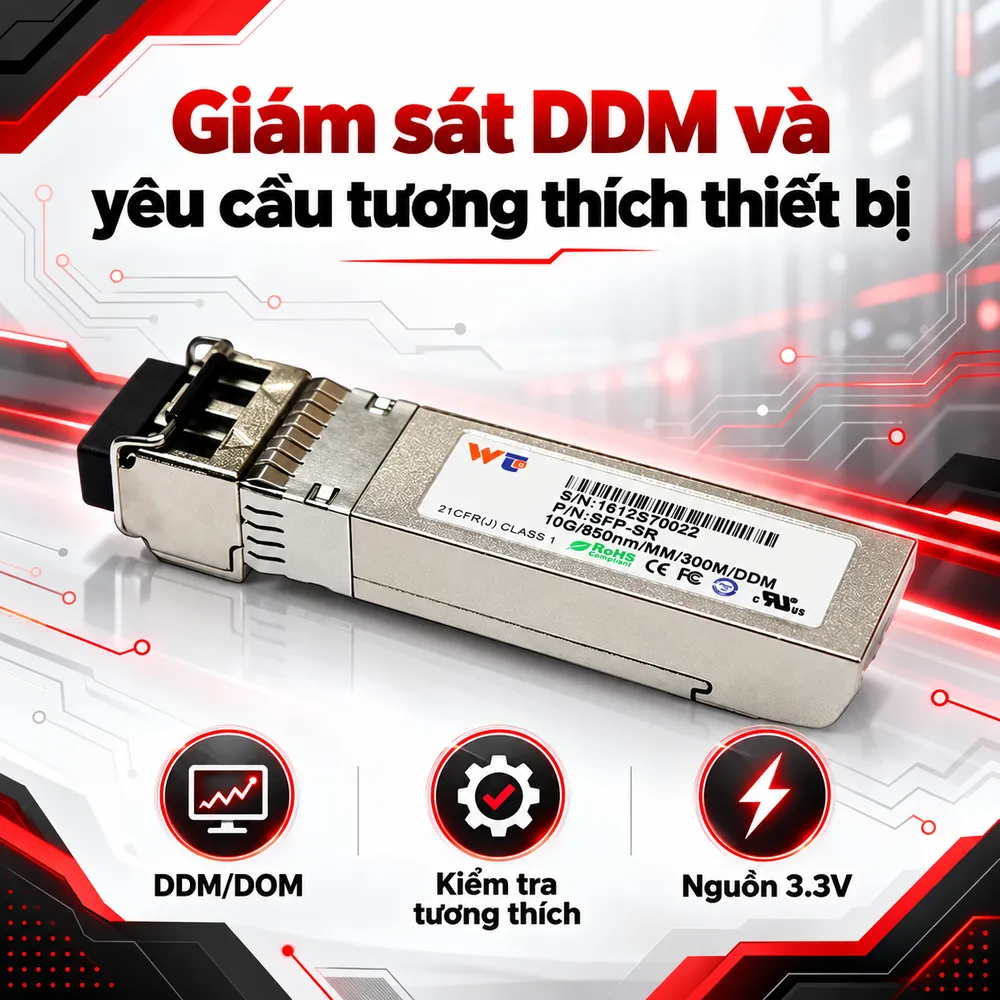

Giám sát DDM và yêu cầu tương thích thiết bị

WT-SFP+-SR hỗ trợ giám sát kỹ thuật số DDM/DOM theo SFF-8472. Khi thiết bị chủ cho phép, quản trị viên có thể theo dõi nhiệt độ, điện áp, dòng phân cực laser cùng công suất phát và thu. Thông số này giúp so sánh trạng thái liên kết qua thời gian, nhưng không thay thế máy đo công suất hoặc thiết bị kiểm tra cáp quang. Module sử dụng nguồn danh định 3,3V và công suất tiêu thụ không quá 1W theo trang hãng. Phiên bản thương mại hoạt động trong khoảng 0°C đến +70°C. Wintop cũng công bố đặc tính EMI thấp, bảo vệ ESD, tuân thủ RoHS và an toàn laser IEC 60825. Những thông số này không đồng nghĩa module có khả năng chống nước hoặc sử dụng trực tiếp ngoài trời. Thiết kế SFP+ hỗ trợ cắm nóng trên thiết bị tương thích. Tuy nhiên, tháo module sẽ gián đoạn kết nối tại cổng đó. Việc bảo trì cần có lịch thực hiện hoặc đường dự phòng khi dịch vụ đang hoạt động.

Ứng dụng thực tế và hướng dẫn nghiệm thu tại HulaTech

WT-SFP+-SR thường được dùng cho đường uplink 10G giữa các switch trong cùng phòng máy, kết nối switch với máy chủ có cổng quang tương thích, hoặc liên kết giữa những tủ mạng trong một tòa nhà. Với mạng doanh nghiệp cần lựa chọn nhiều tốc độ và khoảng cách, danh mục Module Quang SFP giúp đối chiếu các cấu hình trước khi triển khai. Trước khi lắp đặt, xác nhận mã WT-SFP+-SR, loại cáp multimode, đầu LC Duplex và khả năng nhận module của switch. Vệ sinh đầu nối, kiểm tra chiều Tx/Rx, đo suy hao và xác nhận trạng thái liên kết 10G. Sau khi nghiệm thu, lưu công suất thu, số lỗi giao diện và dữ liệu DDM để thuận tiện bảo trì. Wintop WT-SFP+-SR phù hợp tuyến multimode 10Gbps trong phạm vi thiết kế 300m khi chất lượng sợi đáp ứng yêu cầu. HulaTech hỗ trợ đối chiếu thông số, kiểm tra tính tương thích và tư vấn báo giá theo số lượng triển khai thực tế.
