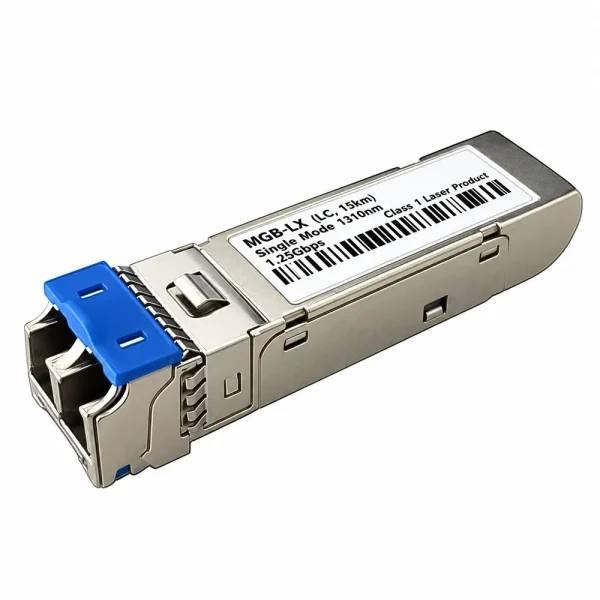

Module quang PLANET 1000Base-SX SFP Transceiver MGB-LX

Module quang PLANET MGB-LX là bộ thu phát SFP chuẩn IEEE 802.3z 1000BASE-LX, phục vụ kết nối Gigabit Ethernet 1Gbps trên cáp quang Singlemode. Theo tài liệu PLANET hiện hành, module sử dụng bước sóng 1310nm, đầu Dual LC/UPC, truyền tối đa 20km và hỗ trợ giám sát DDM. Sản phẩm phù hợp làm uplink giữa các switch khi cần mở rộng mạng vượt giới hạn khoảng cách của cáp đồng.

Khi nào MGB-LX là lựa chọn phù hợp cho tuyến mạng?

Trong các tòa nhà hoặc khuôn viên, Ethernet đồng thường giới hạn ở 100m. Nếu hạ tầng đã có cáp Singlemode, bộ thu phát SFP có thể kết nối thiết bị tại hai đầu mà không cần bố trí thêm switch trung gian chỉ để kéo dài đường truyền. MGB-LX hỗ trợ Ethernet 1000Mbps, kết nối switch truy cập và switch phân phối. Module không định tuyến hoặc cấp nguồn PoE. Khi chọn Module Quang SFP cho đường uplink, cần xác nhận tốc độ cổng, bước sóng, loại sợi, số sợi và khả năng tương thích. MGB-LX dùng kết nối hai sợi; không thay thế trực tiếp cho module WDM BiDi một sợi dù cùng chuẩn SFP.

Ba yếu tố kỹ thuật quyết định chất lượng truyền dẫn

Bước sóng 1310nm, chuẩn 1000BASE-LX và khoảng cách

PLANET công bố MGB-LX hoạt động theo IEEE 802.3z 1000BASE-LX với bước sóng 1310nm. Thiết bị truyền dữ liệu trên cáp quang Singlemode, thường sử dụng loại 9/125µm trong các hệ thống mạng. Chuẩn Gigabit Ethernet 1Gbps phải được hỗ trợ ở cả hai cổng kết nối. Một điểm đáng lưu ý là tài liệu PLANET hiện hành ghi khoảng cách tối đa 20km, trong khi bảng sản phẩm cũ tại một số thị trường liệt kê 10km. Vì vậy, không nên tự động áp dụng mức 20km cho module tồn kho đã sản xuất theo phiên bản khác. Cần đối chiếu nhãn, part number và datasheet của đúng lô hàng trước khi chốt cấu hình.

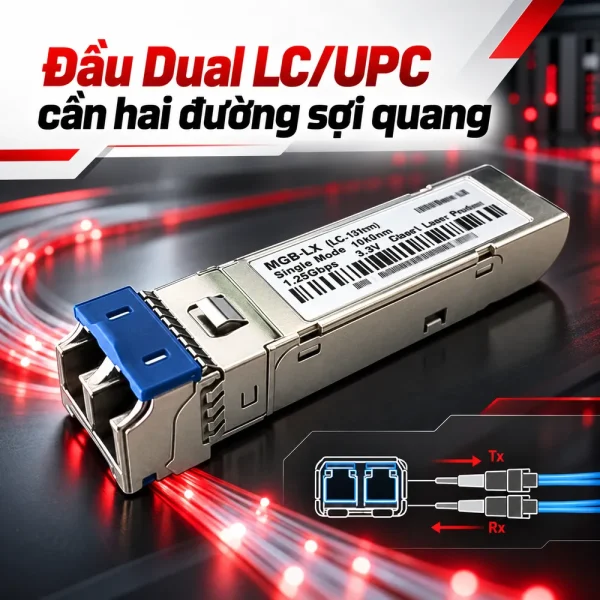

Đầu Dual LC/UPC cần hai đường sợi quang

Giao diện Dual LC/UPC gồm hai đầu kết nối nhỏ, phân chia đường phát Tx và đường nhận Rx. Muốn hình thành liên kết, chân Tx của module thứ nhất phải nối với Rx của module thứ hai; sợi còn lại kết nối ngược chiều. Do sử dụng hai sợi Singlemode, MGB-LX không dùng cơ chế phát và nhận qua một sợi như cặp MGB-LA và MGB-LB. Không nên ghép module BiDi với MGB-LX chỉ vì chúng đều có đầu nối LC. Khi thi công, sử dụng dây nhảy phù hợp, vệ sinh bề mặt connector và kiểm tra đầu nối trước khi đưa vào vận hành.

DDM giúp giám sát tuyến quang như thế nào?

Thông số hiện hành của PLANET xác nhận MGB-LX hỗ trợ Digital Diagnostic Monitoring. Nếu switch cho phép đọc DDM, kỹ thuật viên có thể theo dõi công suất phát, công suất thu, nhiệt độ hoặc điện áp theo những trường dữ liệu được thiết bị cung cấp. Các chỉ số giúp phát hiện suy hao hoặc quá nhiệt. DDM không thay thế phép đo suy hao khi nghiệm thu. Khả năng hiển thị cảnh báo và ngưỡng theo dõi còn tùy thuộc switch cùng phần mềm quản lý.

Ứng dụng thực tế và giới hạn cần cân nhắc

Trong mạng văn phòng, MGB-LX có thể làm uplink từ switch tầng về tủ mạng tập trung qua tuyến quang Singlemode. Ở nhà xưởng hoặc trường học, module hỗ trợ kết nối các khu vực cách xa nhau khi tuyến cáp và thiết bị chủ đáp ứng yêu cầu. Với hệ thống camera IP, đường Gigabit có thể truyền dữ liệu từ switch tập trung về NVR hoặc máy chủ ghi hình. Số camera phục vụ được phụ thuộc bitrate video, độ phân giải, chuẩn nén và lưu lượng đồng thời. Không có số camera cố định cho mọi công trình. Khoảng cách tối đa phụ thuộc ngân sách công suất quang và suy hao tổng trên tuyến, gồm sợi cáp, đầu nối, adapter và mối hàn. Ngay cả đường ngắn, cần kiểm tra mức công suất thu để tránh vượt giới hạn đầu vào. Hệ thống yêu cầu độ sẵn sàng cao cần có thiết kế dự phòng. Nhiệt độ hoạt động công bố cho MGB-LX thương mại là 0–60°C. Nếu đặt trong tủ ngoài trời hoặc môi trường có nhiệt độ rộng, cần cân nhắc dòng công nghiệp PLANET và kiểm tra điều kiện bảo vệ tủ mạng.

Kiểm tra tương thích và nghiệm thu trước khi đặt hàng

Trước khi mua, xác nhận model switch, phiên bản firmware, khả năng hỗ trợ SFP Gigabit và danh sách module tương thích. Tuân thủ SFP MSA giúp chuẩn hóa hình dạng và giao diện, nhưng không bảo đảm mọi thiết bị có khe SFP đều chấp nhận MGB-LX. Khi lắp đặt, cần đấu đúng Tx/Rx, giữ bán kính uốn cáp, vệ sinh LC/UPC và không nhìn trực tiếp vào đầu phát quang. Module hỗ trợ cắm nóng, tuy nhiên thao tác phải tuân thủ hướng dẫn của switch hoặc media converter. Sau khi cắm, kiểm tra trạng thái Link, tốc độ, bộ đếm lỗi và DDM nếu được hỗ trợ. Cần lưu hồ sơ đo quang sau khi hoàn thành. Nếu không lên liên kết, hãy khoanh vùng từ dây nhảy, sơ đồ phối quang, module ở đầu đối diện đến cấu hình cổng. Không kết luận module lỗi khi chưa kiểm tra công suất thu, suy hao thực tế và tính tương thích của thiết bị chủ. PLANET MGB-LX phù hợp cho đường truyền Gigabit Singlemode 1310nm có khoảng cách được xác nhận theo phiên bản sản phẩm. HulaTech hỗ trợ đối chiếu mã hàng, kiểm tra cấu hình SFP, lựa chọn phụ kiện phối quang và báo giá theo yêu cầu triển khai.
