Converter Công Nghiệp Upcom IMC102G-GS

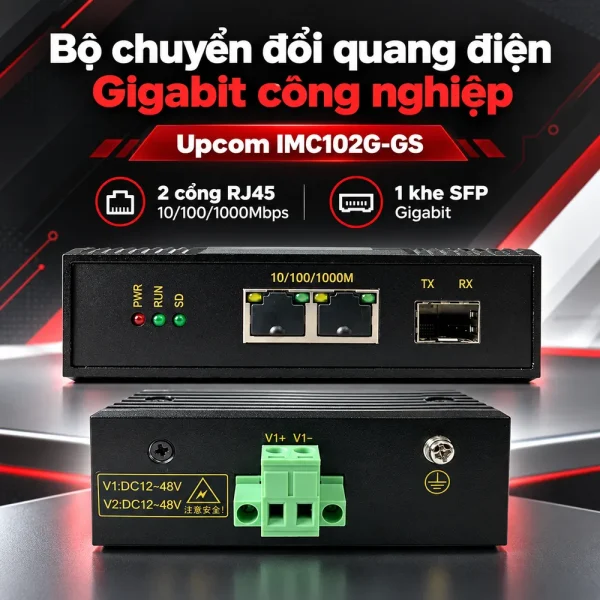

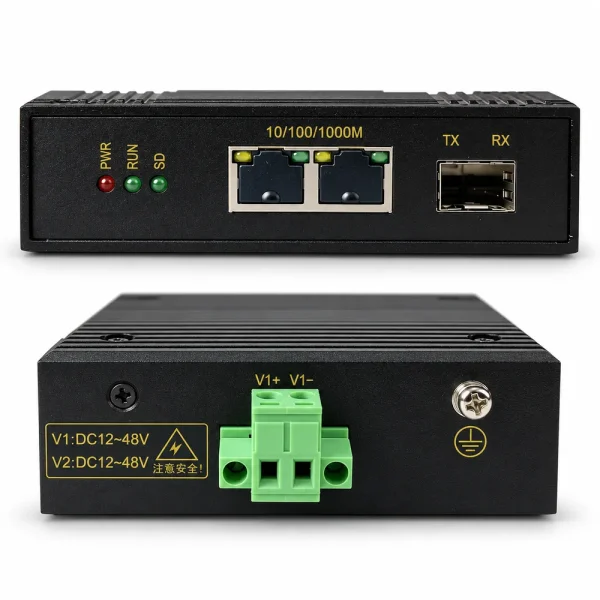

Upcom IMC102G-GS là bộ chuyển đổi quang điện công nghiệp Gigabit được thiết kế để kết nối mạng Ethernet cáp đồng với đường truyền quang trong các hệ thống cần tốc độ cao. Thiết bị tích hợp 2 cổng RJ45 10/100/1000Mbps và 1 khe SFP Gigabit, hỗ trợ chuyển đổi dữ liệu giữa Ethernet đồng và module quang SFP. Với vỏ hợp kim nhôm IP40, thiết kế không quạt, nguồn công nghiệp và dải nhiệt độ rộng, IMC102G-GS phù hợp cho nhà máy, hệ thống giám sát, giao thông thông minh, điện lực.

IMC102G-GS khác gì so với converter Fast Ethernet thông thường?

Điểm chính của IMC102G-GS nằm ở cấu hình Gigabit. Hai cổng RJ45 tự động nhận tốc độ 10/100/1000Mbps, trong khi cổng quang sử dụng khe SFP Gigabit. Cấu trúc này cho phép kết nối switch, máy tính công nghiệp, camera, PLC hoặc thiết bị mạng dùng cổng đồng, sau đó đưa dữ liệu lên tuyến quang thông qua module SFP phù hợp. Trong các hệ thống cần chuyển đổi giữa Ethernet trên cáp đồng và cáp quang, Converter quang thường được lựa chọn dựa trên tốc độ, số lượng cổng, loại module và khoảng cách tuyến. IMC102G-GS hướng đến các hệ thống cần băng thông Gigabit thay vì Fast Ethernet 100Mbps. Thiết bị thuộc nhóm unmanaged, hoạt động theo cơ chế plug-and-play, không yêu cầu cấu hình quản trị phức tạp trước khi sử dụng. Đây là lợi thế tại các điểm mạng hiện trường cần triển khai nhanh.

Hai cổng RJ45 Gigabit và một khe SFP quang

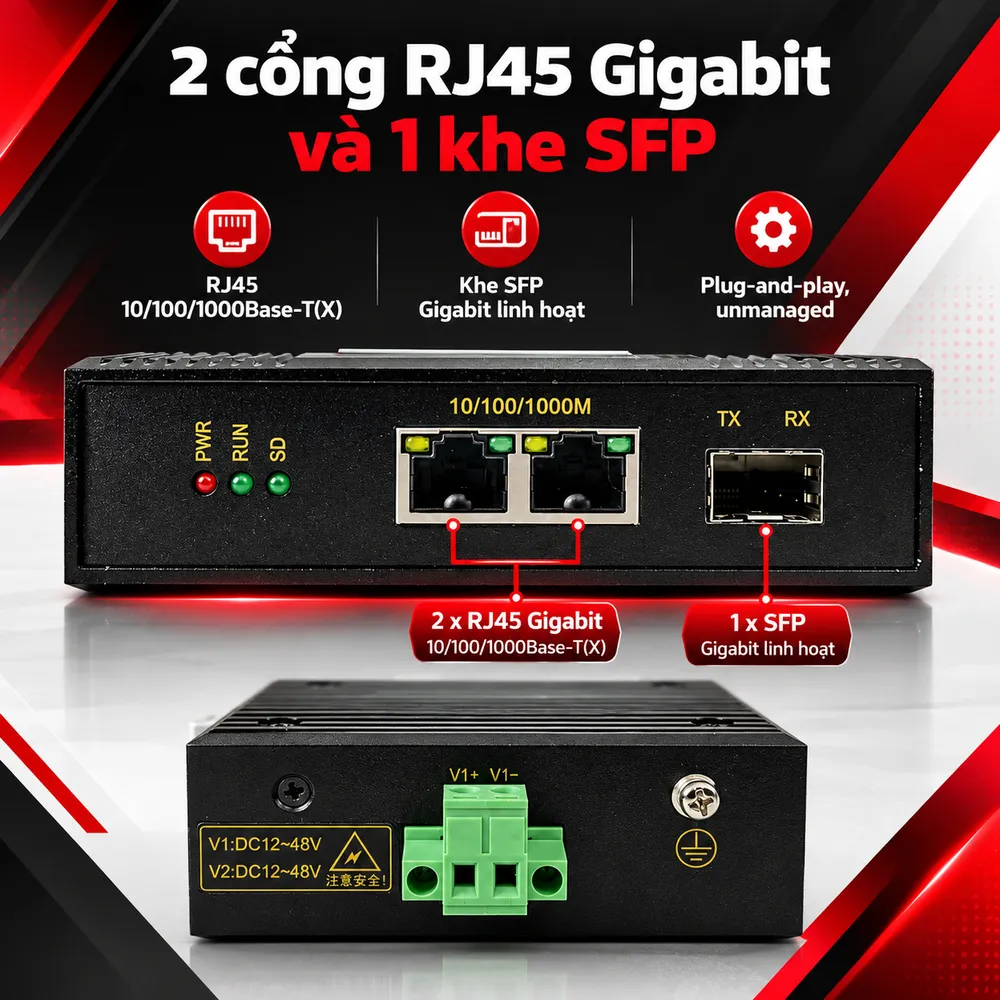

IMC102G-GS cung cấp 2 cổng 10/100/1000Base-T(X) và 1 cổng Gigabit SFP. Theo thông số sản phẩm, cổng SFP sử dụng giao diện LC thông qua module quang tương ứng. Việc sử dụng khe SFP giúp người triển khai lựa chọn module theo loại sợi và khoảng cách thay vì bị cố định vào một bộ thu phát quang tích hợp sẵn. Khoảng cách trên cáp đồng đạt tối đa 100 m với cáp mạng phù hợp. Đối với đường quang, phạm vi truyền phụ thuộc module SFP và loại sợi. Dữ liệu sản phẩm nêu Multimode 1000M ở 1310nm đến khoảng 2 km; Single-mode có các tùy chọn 20, 40, 60, 80, 100 hoặc 120 km theo bước sóng và module. Khi lựa chọn, cần xác nhận module SFP ở hai đầu có cùng tốc độ, bước sóng, loại sợi và chuẩn truyền nhận. Không nên chỉ dựa vào khoảng cách tối đa, vì suy hao thực tế của tuyến vẫn phải phù hợp.

Hiệu năng chuyển mạch cho đường truyền Gigabit

Theo thông số kỹ thuật, băng thông chuyển mạch của IMC102G-GS đạt 6Gbps, bảng địa chỉ MAC 1K và độ trễ dưới 5 micro giây. Cấu hình này phù hợp với vai trò chuyển đổi lưu lượng giữa hai cổng đồng Gigabit và một cổng quang Gigabit. Thiết bị hỗ trợ IEEE 802.3, IEEE 802.3u và IEEE 802.3x cho điều khiển luồng. Các cổng RJ45 có khả năng tự nhận dạng tốc độ, giúp kết nối với thiết bị 10Mbps, 100Mbps hoặc 1000Mbps mà không phải đặt tốc độ thủ công trong các trường hợp thông thường. IMC102G-GS là thiết bị unmanaged, vì vậy các chức năng quản trị như VLAN, STP, SNMP hay Web Management không nên mặc định có nếu tài liệu phiên bản không xác nhận.

Thiết kế công nghiệp IP40, không quạt và nguồn linh hoạt

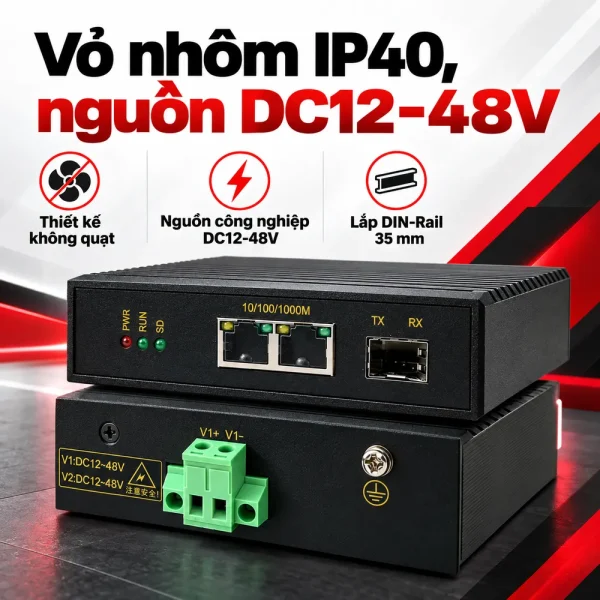

IMC102G-GS sử dụng vỏ hợp kim nhôm cấp bảo vệ IP40 và thiết kế tản nhiệt không quạt. Cấu trúc này giảm thành phần cơ khí chuyển động, phù hợp với tủ điều khiển hoặc điểm mạng cần làm việc liên tục. Thiết bị hỗ trợ nguồn DC12-48V; phiên bản AC/DC220V cũng được cung cấp theo cấu hình đặt hàng. Công suất tiêu thụ toàn tải được công bố dưới 3,4W. Nguồn có các cơ chế bảo vệ quá tải và chống đấu ngược. Dải nhiệt độ hoạt động được công bố từ -40°C đến +75°C, nhiệt độ lưu trữ từ -40°C đến +85°C và độ ẩm 5% đến 95% không ngưng tụ. Vì vậy, cần phân biệt nhiệt độ làm việc 75°C với mức 85°C dùng cho lưu trữ.

Lắp đặt DIN-Rail và tiêu chuẩn công nghiệp

IMC102G-GS hỗ trợ lắp trên DIN-Rail 35 mm, phù hợp với tủ điện và tủ điều khiển. Kích thước thiết bị khoảng 33 × 114 × 80 mm, giúp tiết kiệm không gian khi bố trí cùng PLC, nguồn và các thiết bị mạng khác. Sản phẩm được nêu với các phép thử EMC thuộc EN61000 như ESD, RS, EFT, Surge và CS; đồng thời có các thử nghiệm về va đập, rơi và rung theo IEC 60068. Các chứng nhận được công bố gồm CE, FCC và RoHS. Khi dự án yêu cầu chứng chỉ cụ thể, nên yêu cầu tài liệu chứng nhận của đúng phiên bản được cung cấp.

Ứng dụng và lưu ý khi lựa chọn Upcom IMC102G-GS

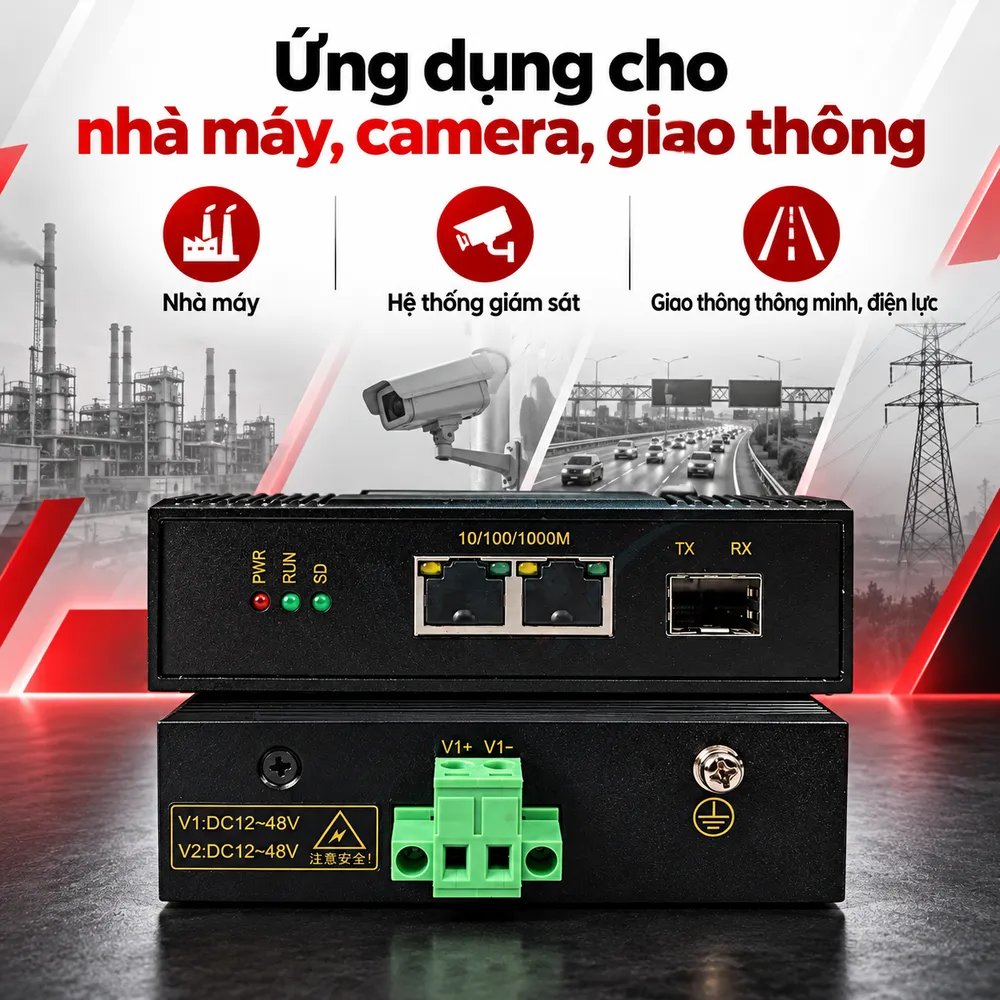

Với 2 cổng Gigabit RJ45 và 1 khe SFP, IMC102G-GS phù hợp cho camera giám sát băng thông cao, nhà máy, trạm điện, giao thông thông minh, mạng điều khiển và các tuyến uplink giữa nhiều khu vực. Trước khi đặt mua, cần xác định tốc độ Ethernet, loại sợi quang, khoảng cách, module SFP, nguồn cấp và điều kiện nhiệt độ. Nếu tuyến dùng Single-mode hay Multimode, module SFP phải tương ứng. Với tuyến dài, cần tính suy hao cáp, mối hàn, ODF và dây nhảy. Upcom IMC102G-GS phù hợp khi hệ thống cần chuyển đổi Ethernet Gigabit sang đường truyền quang với thiết kế công nghiệp, nguồn linh hoạt và khả năng làm việc trong dải nhiệt độ rộng. Khách hàng có thể liên hệ Hulatech để được tư vấn module SFP, phương án tuyến quang và nhận báo giá theo cấu hình triển khai của từng dự án.
