Cáp quang chủ động 40G QSFP+ WT- QSFP+ AOC

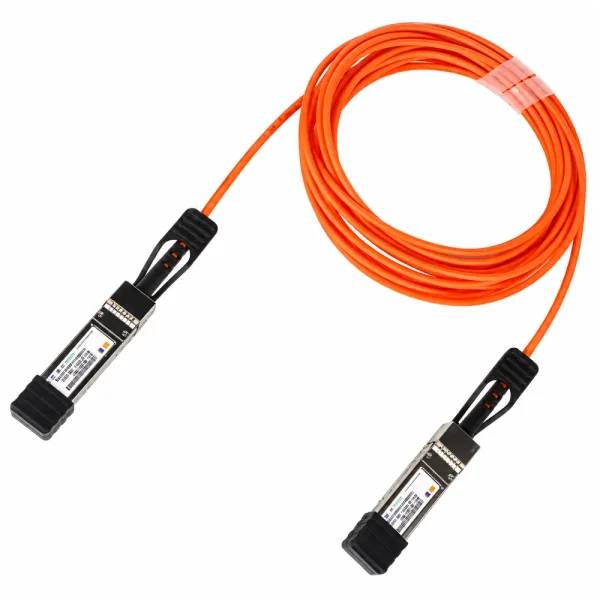

Wintop WT-QSFP+-AOC là cáp quang chủ động (Active Optical Cable, AOC) có hai đầu QSFP+, phục vụ kết nối 40Gbps giữa các thiết bị mạng tương thích. Sản phẩm tích hợp bộ thu phát quang ở hai đầu, truyền tín hiệu qua sợi multimode và hỗ trợ nhiều chiều dài tiêu chuẩn từ 3 đến 100 mét. Cấu trúc liền cáp giúp triển khai đường truyền giữa những tủ rack mà không cần ghép module quang rời với dây nhảy.

1. WT-QSFP+-AOC hoạt động như thế nào?

Hai đầu QSFP+ và bốn kênh song công

Cáp Wintop sử dụng hai đầu cắm QSFP+ gắn cố định với phần dây quang. Mỗi đầu chứa mạch điện quang để chuyển tín hiệu điện từ cổng mạng thành ánh sáng, sau đó chuyển tín hiệu nhận được trở lại dạng điện. Nhờ cấu trúc tích hợp, người lắp đặt không phải lựa chọn đầu nối LC hay MPO riêng cho đoạn cáp này. Theo Wintop, sản phẩm có bốn kênh truyền song công; tốc độ tín hiệu trên mỗi kênh đạt tối đa 11,3Gbps. Mức 40Gbps là tốc độ danh định của giao tiếp, không đồng nghĩa ứng dụng luôn truyền được đúng 40Gbps dữ liệu hữu ích.

Công nghệ VCSEL trên cáp multimode

Wintop công bố cấu trúc sử dụng mảng laser VCSEL và sợi quang đa mode. Tín hiệu di chuyển trong sợi quang thay vì qua dây dẫn đồng xuyên suốt tuyến, nhờ đó hạn chế ảnh hưởng trực tiếp của nhiễu điện từ lên phần truyền dẫn. Cáp vẫn có suy hao và độ trễ nhất định.

2. Thông số kỹ thuật cần chú ý khi chọn cáp

Chiều dài, nguồn điện và nhiệt độ

Hãng liệt kê các chiều dài tiêu chuẩn 3, 5, 10, 15, 20, 30, 50 và 100 mét. Người mua cần chọn chiều dài theo đường đi cáp thực tế qua tủ rack, máng dẫn và vị trí cổng. Không nên chỉ đo khoảng cách thẳng giữa hai thiết bị rồi chọn một dây vừa sát mức đó. WT-QSFP+-AOC sử dụng nguồn danh định 3,3V từ cổng QSFP+ và có mức tiêu thụ dưới 1,5W theo công bố. Nhiệt độ vỏ khi hoạt động nằm trong khoảng 0–70°C. Sản phẩm phù hợp môi trường phòng máy, không mặc định dùng ngoài trời.

Ý nghĩa của chỉ số BER 10⁻¹²

Bảng thông số điện của Wintop ghi tỷ lệ lỗi bit ở mức 10⁻¹². Đây là chỉ tiêu đánh giá chất lượng tín hiệu trong điều kiện thử nghiệm tương ứng, không phải bảo đảm hệ thống sẽ không gặp lỗi trong mọi tình huống vận hành. Khi nghiệm thu, nên kiểm tra bộ đếm lỗi cổng, trạng thái liên kết và kết quả truyền dữ liệu thực tế. Khi có lỗi, kiểm tra cấu hình cổng, nguồn cấp và tình trạng dây.

3. Lợi ích trong hệ thống mạng 40G

So với phương án hai module quang rời và một dây nhảy, AOC giảm số thành phần phải mua và các điểm ghép nối tháo rời phải quản lý. Kỹ thuật viên có thể cắm hai đầu vào cổng QSFP+ hỗ trợ rồi kiểm tra liên kết; không cần lắp thêm bộ khuếch đại tín hiệu ngoài trong phạm vi chiều dài được thiết kế. Tuy nhiên, nếu cần đổi chiều dài hoặc một đầu cắm bị hỏng, thông thường phải thay toàn bộ dây. Do vậy, lợi ích về thao tác lắp đặt cần được cân nhắc với yêu cầu dự phòng và khả năng thay thế tại công trình. Cáp hỗ trợ cắm nóng về mặt phần cứng, nhưng tháo dây đang hoạt động vẫn làm gián đoạn liên kết tương ứng. Với hệ thống quan trọng, phải xác nhận đường truyền dự phòng trước khi bảo trì.

4. WT-QSFP+-AOC phù hợp những ứng dụng nào?

Ứng dụng điển hình là kết nối 40GbE giữa hai switch trong trung tâm dữ liệu, giữa switch và thiết bị có cổng QSFP+ hoặc giữa các tủ rack gần nhau. Trên hạ tầng tính toán hiệu năng cao, cáp có thể tham gia những kết nối tương thích chuẩn InfiniBand được nhà sản xuất liệt kê. Wintop cũng nêu các ứng dụng Fibre Channel 4G, 8G và 10G, nhưng việc vận hành theo giao thức cụ thể còn phụ thuộc cổng thiết bị và cấu hình được hỗ trợ. Không nên dùng hình dáng QSFP+ làm bằng chứng về khả năng tương thích với mọi hệ thống SAN. Trong công trình kết hợp tuyến ngắn và tuyến quang dài, kỹ thuật viên có thể lựa chọn Module Quang SFP cho các cổng cần sử dụng module rời và dây quang theo khoảng cách thực tế. WT-QSFP+-AOC phù hợp hơn khi hai thiết bị đã có vị trí xác định và chiều dài nằm trong cấu hình cáp đặt mua.

5. Những kiểm tra cần thực hiện trước khi đặt hàng

Trước tiên, xác nhận chính xác hai đầu là QSFP+ 40G, không nhầm với phiên bản breakout một đầu QSFP+ sang bốn đầu SFP+. Sau đó đối chiếu model switch, phiên bản firmware và danh sách cáp được thiết bị hỗ trợ. Có cùng đầu cắm vật lý không có nghĩa hai thiết bị tự động nhận mọi mã AOC. Khi thi công, tránh kéo căng dây, bẻ gập sát đầu cắm hoặc buộc dây quá chặt. Bán kính uốn cần tuân theo tài liệu áp dụng cho đúng phiên bản và chiều dài cáp. Sau lắp đặt, kiểm tra tốc độ cổng, trạng thái link và số lỗi tăng theo thời gian. Wintop WT-QSFP+-AOC 40G đáp ứng nhu cầu kết nối quang chủ động cự ly ngắn bằng hai đầu QSFP+ tích hợp. HulaTech hỗ trợ đối chiếu cổng thiết bị, chọn chiều dài, kiểm tra điều kiện tương thích và báo giá theo số lượng triển khai thực tế.
