Phân biệt các chuẩn đầu nối cáp quang phổ biến (SC, LC, FC, ST)

Trong bất kỳ hệ thống mạng quang nào, đầu nối quang đóng vai trò cực kỳ quan trọng, quyết định trực tiếp đến tính tương thích vật lý và chất lượng truyền dẫn tín hiệu. Tuy nhiên, với sự đa dạng của các thiết bị hiện nay, việc nhầm lẫn giữa các loại đầu nối là điều rất dễ xảy ra.

Bài viết này sẽ giúp bạn nhận diện chính xác 4 chuẩn đầu nối cáp quang phổ biến nhất (SC, LC, FC, ST) thông qua kiểu dáng bên ngoài. Đồng thời, giải mã chi tiết ý nghĩa các chuẩn mã màu kỹ thuật – yếu tố quyết định chuẩn đánh bóng và loại cáp, giúp bạn thi công đấu nối chuẩn xác, an toàn và chuyên nghiệp.

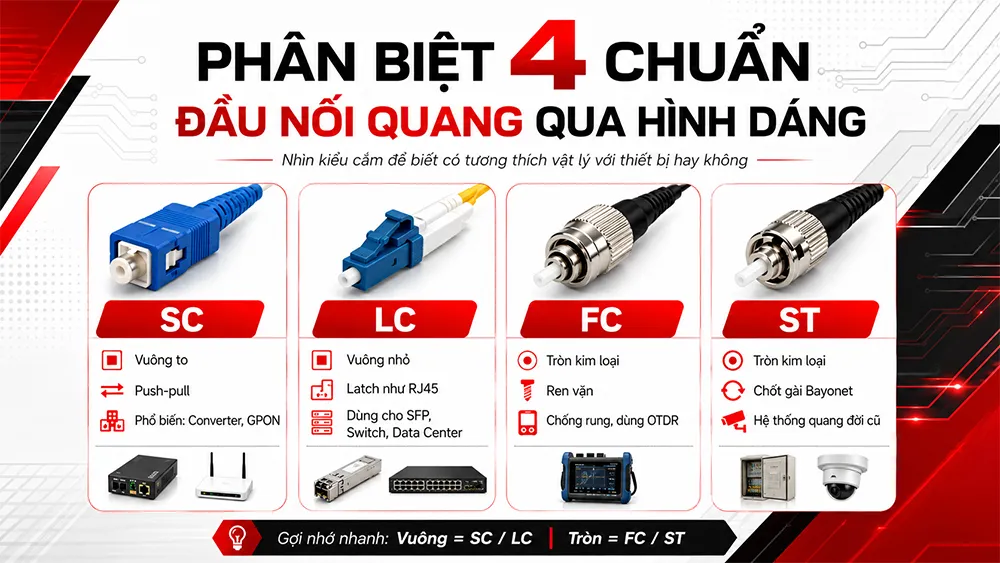

Phân biệt 4 chuẩn đầu nối quang qua hình dáng (Kiểu cắm)

Để biết một đầu dây cáp quang có cắm vừa vào thiết bị (Switch, Converter, Modem…) hay không, bạn chỉ cần quan sát hình dáng và cơ chế khóa của chúng.

1. Chuẩn SC (Subscriber Connector)

• Hình dáng: Đầu hình vuông, vỏ bọc thân làm bằng nhựa chắc chắn.

• Cơ chế khóa: Dạng cắm/rút trực tiếp (Push-pull) tích hợp chốt ngàm chìm bên trong.

• Đặc điểm: Sử dụng ống ferrule kích thước 2.5mm. Đây là chuẩn rất phổ biến vì thiết kế cứng cáp, thao tác tháo lắp cực kỳ nhanh và dễ dàng.

• Ứng dụng: Thường gặp nhất trên các bộ chuyển đổi quang điện (Converter quang), hệ thống mạng GPON/EPON của các nhà mạng và thiết bị viễn thông.

2. Chuẩn LC (Lucent Connector)

• Hình dáng: Đầu hình vuông, nhưng có kích thước rất nhỏ gọn (chỉ bằng khoảng một nửa so với đầu SC).

• Cơ chế khóa: Dùng chốt ngàm nổi (Latch) phía trên, thao tác bóp và cắm rút giống hệt như đầu mạng LAN RJ45 thông thường.

• Đặc điểm: Sử dụng ống ferrule nhỏ 1.25mm. Nhờ kích thước mini, đầu LC tối ưu hóa không gian cực tốt cho các thiết bị mật độ cao.

• Ứng dụng: Trở thành tiêu chuẩn bắt buộc trong các Data Center, tủ mạng Server, cắm trực tiếp vào Module quang SFP/SFP+ và Switch quang.

3. Chuẩn FC (Ferrule Connector)

• Hình dáng: Đầu hình tròn, toàn bộ thân vỏ được làm bằng kim loại.

• Cơ chế khóa: Khóa dạng ren vặn xoắn (Screw-on).

• Đặc điểm: Khóa vặn ren mang lại độ chắc chắn tuyệt đối, chống rung lắc vật lý hoặc tình trạng vô tình bị tuột cáp. Điểm trừ duy nhất là thao tác tháo lắp mất nhiều thời gian hơn.

• Ứng dụng: Chuyên dùng trong môi trường công nghiệp có nhiều rung động, hoặc trên các thiết bị đo kiểm cáp quang chuyên dụng (như máy đo OTDR).

4. Chuẩn ST (Straight Tip)

• Hình dáng: Đầu hình tròn, vỏ kim loại.

• Cơ chế khóa: Dạng chốt cài (Bayonet) – bạn chỉ cần cắm vào và xoay nhẹ nửa vòng để khóa chốt (tương tự cơ chế của đầu cáp đồng trục BNC trên camera).

• Đặc điểm: Ống ferrule 2.5mm thò ra bên ngoài khá dài.

• Ứng dụng: Thường thấy trong các hệ thống mạng LAN quang đời cũ hoặc các hệ thống camera analog dùng cáp quang. Hiện nay chuẩn này ít được sử dụng cho các dự án mới.

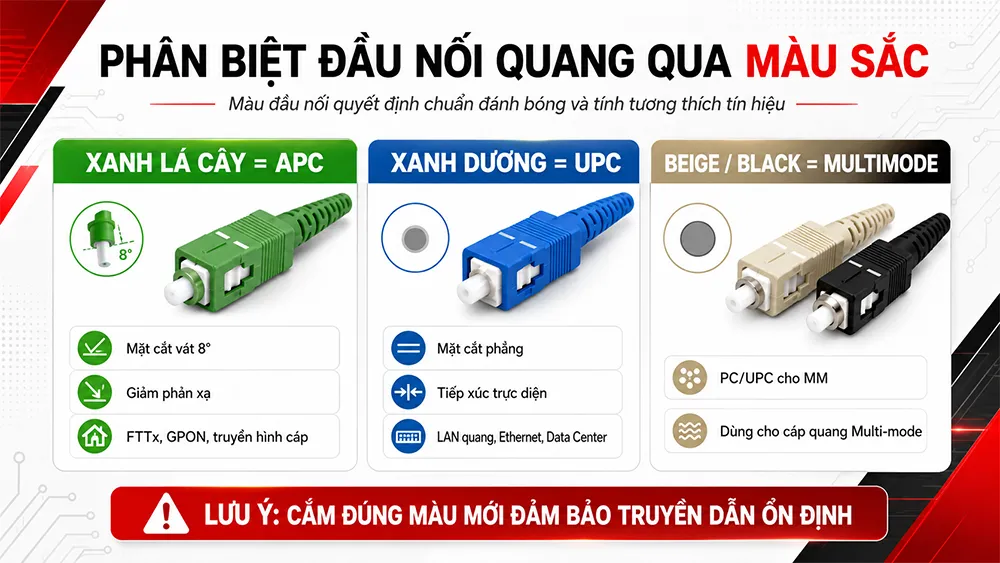

Phân biệt đầu nối quang qua Mã màu (Trọng tâm kỹ thuật)

Lưu ý đặc biệt: Nếu hình dáng quyết định việc “có cắm vừa thiết bị không”, thì màu sắc của đầu nối lại quyết định việc “có tương thích tín hiệu hay không”.

1. Màu sắc của thân/vỏ đầu nối (Chuẩn đánh bóng mặt cắt)

Chỉ số suy hao phản xạ (Return Loss) phụ thuộc hoàn toàn vào cách mặt cắt của sợi quang được đánh bóng. Các chuẩn này được quy định bằng mã màu quốc tế:

• Màu Xanh lá cây (Green) – Chuẩn APC (Angled Physical Contact):

  • Mặt cắt của ống ferrule được mài vát một góc 8 độ. Thiết kế này giúp triệt tiêu tối đa hiện tượng dội ngược tín hiệu.

  • Ứng dụng: Chuyên dùng cho mạng viễn thông FTTx, GPON (Modem mạng gia đình) và truyền hình cáp.

• Màu Xanh dương (Blue) – Chuẩn UPC (Ultra Physical Contact):

  • Mặt cắt được mài phẳng (bo cong nhẹ ở đỉnh) để hai lõi quang tiếp xúc trực diện với nhau.

  • Ứng dụng: Dùng rộng rãi trong mạng LAN quang, cáp quang Ethernet và hệ thống Data Center.

• Màu Be (Beige) hoặc Đen (Black) – Chuẩn PC / UPC cho Multimode:

  • Màu sắc này thường xuất hiện trên các đầu nối SC/LC dành riêng cho hệ thống cáp quang Multimode.

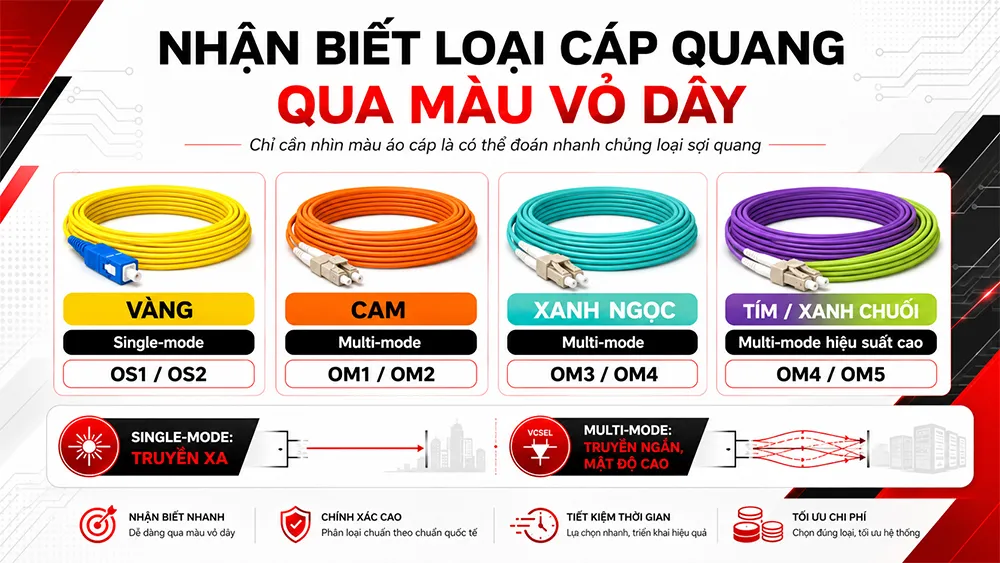

2. Màu sắc của vỏ dây cáp (Loại sợi quang)

Nhìn vào màu vỏ dây, bạn có thể nhận diện nhanh đầu nối đó đang mang loại cáp Single-mode hay Multi-mode:

• Màu Vàng (Yellow): Cáp quang Single-mode (OS1, OS2).

• Màu Cam (Orange): Cáp quang Multi-mode đời đầu (OM1, OM2).

• Màu Xanh ngọc (Aqua): Cáp quang Multi-mode băng thông cao (OM3, OM4).

• Màu Tím (Magenta) / Xanh chuối (Lime): Cáp quang Multi-mode thế hệ mới nhất, hiệu suất cực cao (OM4, OM5).

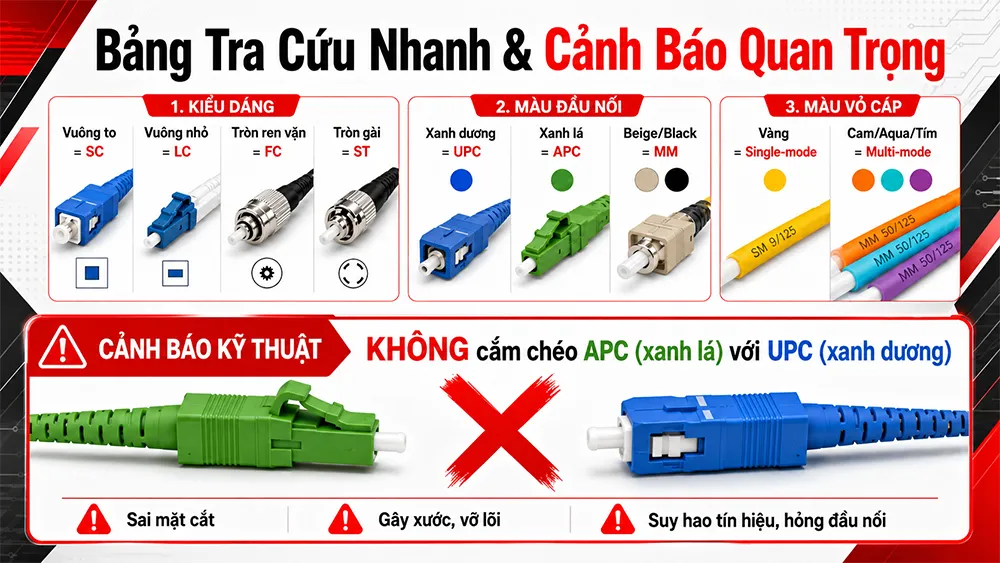

Bảng tra cứu nhanh (Quick Reference Guide)

Dưới đây là bảng tổng hợp giúp bạn dễ dàng tra cứu, lưu trữ lại để sử dụng khi thi công thực tế:

Thông số	Nhận diện	Ý nghĩa / Phân loại
Kiểu dáng	Vuông to / Vuông nhỏ	SC / LC
	Tròn ren vặn / Tròn gài	FC / ST
Màu đầu nối	Xanh dương	Single-mode UPC (Mặt phẳng)
	Xanh lá cây	Single-mode APC (Mặt vát 8 độ)
	Màu Be (Beige) / Đen	Multi-mode UPC / PC
Màu vỏ cáp	Vàng	Sợi quang Single-mode
	Cam / Xanh ngọc / Tím	Sợi quang Multi-mode

Kết luận & Cảnh báo quan trọng

Việc lựa chọn và thi công đầu nối cáp quang yêu cầu kỹ thuật viên phải nắm rõ cả “Kiểu dáng” và “Màu sắc”. Cắm đúng kiểu dáng giúp kết nối vật lý thành công, nhưng cắm đúng màu sắc mới đảm bảo mạng lưới hoạt động ổn định và bền bỉ.

CẢNH BÁO KỸ THUẬT RẤT QUAN TRỌNG:

Tuyệt đối không bao giờ được cắm chéo đầu cắm màu Xanh lá (chuẩn mài vát APC) vào khe cắm/đầu cắm màu Xanh dương (chuẩn mài phẳng UPC) và ngược lại.

Sự lệch pha giữa mặt cắt vát 8 độ và mặt cắt phẳng sẽ tạo ra lực tỳ đè sai lệch, lập tức làm xước, vỡ lõi sợi thủy tinh. Điều này không chỉ gây suy hao toàn bộ tín hiệu mà còn làm hỏng vĩnh viễn đầu nối quang của các thiết bị đắt tiền.
