Dây nhảy quang OM3 SC SC UPC Duplex

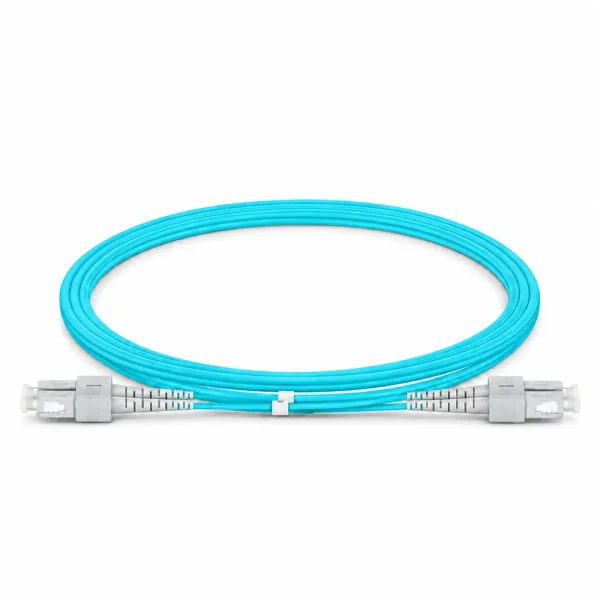

Dây nhảy quang OM3 SCD LCD 3m R&M R323061 là patch cord quang Multimode sử dụng sợi OM3 50/125µm, phù hợp mạng LAN, phòng server và trung tâm dữ liệu tốc độ cao. Sản phẩm sử dụng đầu SC Duplex ở một phía và LC Duplex ở phía còn lại, kết nối linh hoạt giữa ODF, switch quang và SFP/SFP+. Cáp dài 3m, cấu trúc Duplex Figure-8 gọn, dễ đi dây trong tủ rack. Vỏ FRLSZH ít khói, không halogen và có khả năng hạn chế cháy lan theo thiết kế vật liệu, phù hợp môi trường mạng chuyên nghiệp.

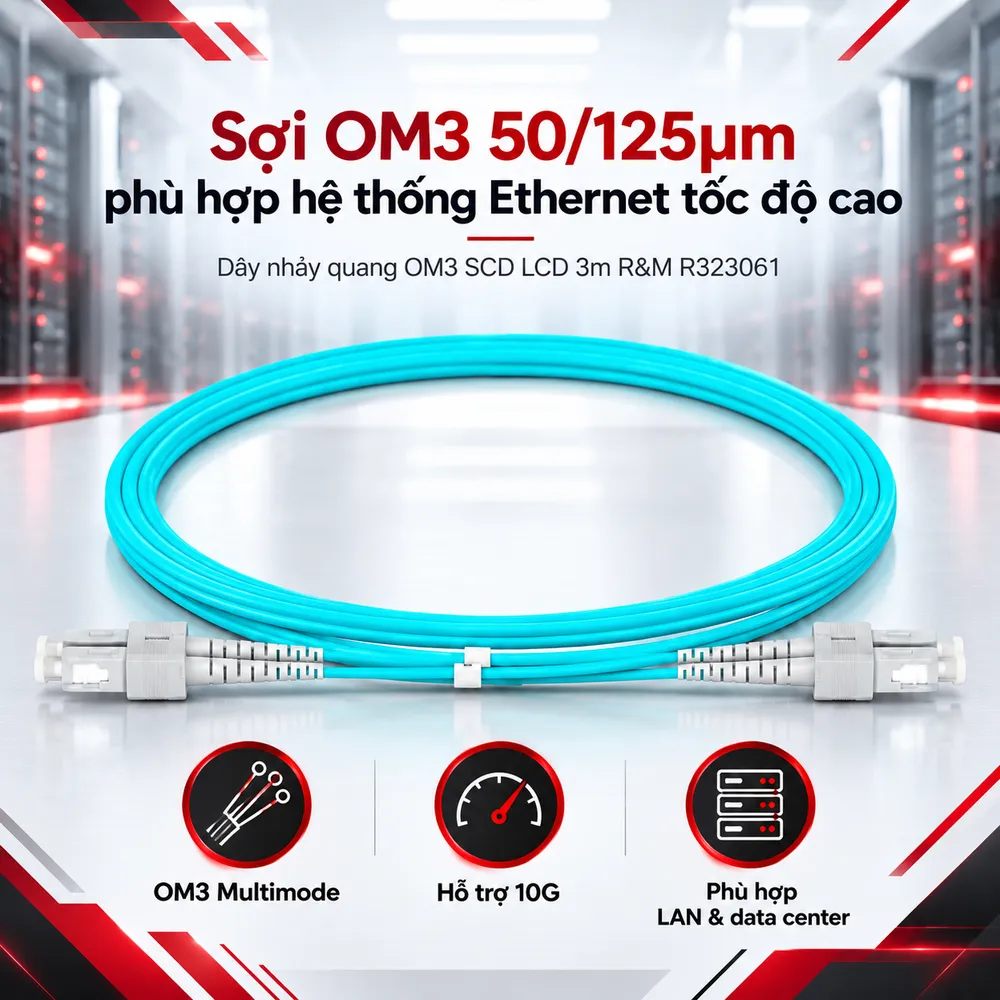

Sợi OM3 50/125µm phù hợp hệ thống Ethernet tốc độ cao

R&M R323061 sử dụng sợi quang Multimode OM3 với kích thước lõi và lớp phản xạ 50/125µm. OM3 được tối ưu cho nguồn phát VCSEL ở bước sóng 850nm, thường dùng trong mạng nội bộ và trung tâm dữ liệu. Khi kết hợp với module quang, switch và thiết bị tương thích, OM3 có thể đáp ứng kết nối 10 Gigabit Ethernet và các ứng dụng tốc độ cao. Hiệu năng thực tế còn phụ thuộc chiều dài tuyến, adapter, độ sạch connector và thiết bị quang. Khi lựa chọn Dây nhảy quang cho hệ thống OM3, người dùng nên đồng bộ chuẩn sợi trên toàn tuyến. Không nên dùng tùy ý OM3 để thay thế OS2 Singlemode hoặc hệ thống dùng loại sợi khác.

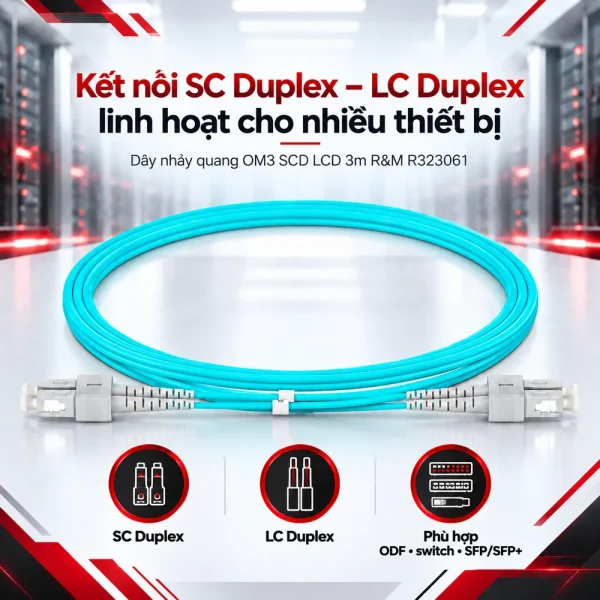

Kết nối SC Duplex – LC Duplex linh hoạt cho nhiều thiết bị

Một đầu của R323061 sử dụng SC Duplex, đầu còn lại là LC Duplex. Cấu hình SC-LC phù hợp khi hai đầu hạ tầng sử dụng chuẩn cổng khác nhau, chẳng hạn kết nối ODF SC với switch hoặc module quang LC. SC Duplex thường xuất hiện trên ODF hoặc adapter quang. LC Duplex nhỏ gọn hơn, phù hợp switch, SFP/SFP+ và patch panel mật độ cao. Cấu hình này giúp giảm nhu cầu dùng adapter chuyển đổi. Đầu nối được R&M công bố với kiểu PC/UPC Grade Bm. Bề mặt ferrule hỗ trợ tiếp xúc chính xác và duy trì suy hao thấp. Khi sử dụng, kỹ thuật viên không nên chạm tay vào ferrule và chỉ tháo nắp chống bụi ngay trước khi cắm.

Cấu trúc Duplex Figure-8 giúp quản lý cáp gọn trong tủ rack

R323061 sử dụng cáp Duplex dạng Figure-8, gồm hai sợi quang đi song song và liên kết với nhau theo hình số 8. Thiết kế này giữ cặp truyền và nhận đi cùng nhau, đồng thời vẫn cho phép tách hai nhánh khi cần thao tác tại đầu thiết bị. Chiều dài 3m phù hợp kết nối trong tủ rack hoặc giữa hai tủ gần nhau. Chiều dài này giúp giảm cáp thừa và giữ mặt tủ gọn hơn. Khi lắp đặt, patch cord nên được dẫn qua thanh quản lý cáp, tránh bẻ gập tại góc tủ hoặc buộc quá chặt. Bán kính uốn cần được duy trì phù hợp để hạn chế suy hao do uốn cong. Hai đầu SC và LC cũng không nên chịu lực kéo trực tiếp từ bó dây. Cấu trúc A-B crossover hỗ trợ đúng chiều truyền và nhận trong nhiều liên kết Duplex. Trước khi vận hành, kỹ thuật viên vẫn nên kiểm tra cực tính và sơ đồ kết nối thực tế.

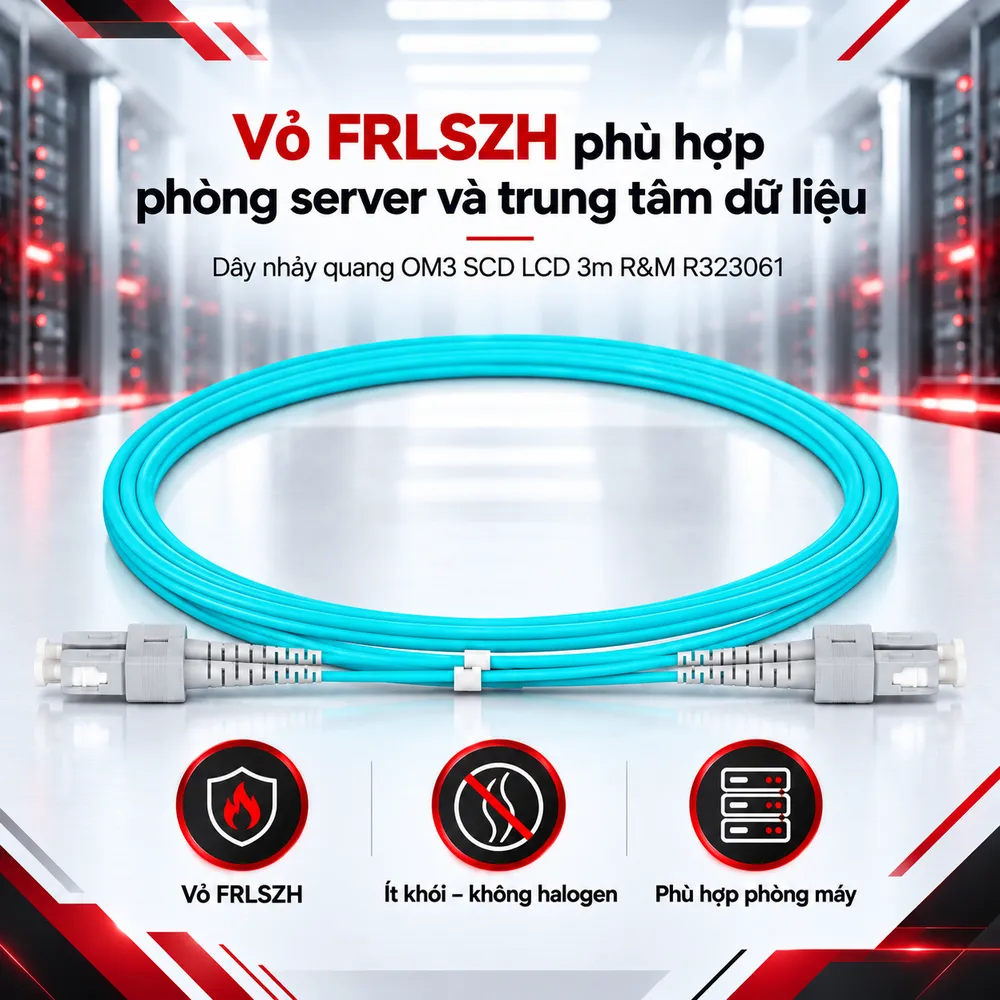

Vỏ FRLSZH phù hợp phòng server và trung tâm dữ liệu

Vỏ cáp R323061 sử dụng vật liệu FRLSZH, viết tắt của Flame Retardant Low Smoke Zero Halogen. Loại vỏ này được thiết kế để hạn chế cháy lan, tạo ít khói và không chứa halogen trong điều kiện thử nghiệm tương ứng. Đặc tính này phù hợp phòng server, trung tâm dữ liệu và khu vực có mật độ cáp cao. Tuy nhiên, FRLSZH không có nghĩa dây hoàn toàn không cháy. Người dùng vẫn phải tuân thủ yêu cầu phòng cháy, bố trí cáp tránh nguồn nhiệt cao và không để patch cord bị kẹp dưới thiết bị hoặc cạnh kim loại sắc. Màu vỏ Aqua giúp nhận diện nhanh OM3 Multimode trong tủ rack, nhưng chỉ mang tính nhận diện. Khi bảo trì, vẫn nên kiểm tra nhãn sản phẩm và mã cáp trước khi thay đổi kết nối.

Ứng dụng và lưu ý khi lựa chọn R&M R323061

Dây nhảy quang OM3 SCD LCD 3m R&M R323061 phù hợp với mạng LAN doanh nghiệp, trung tâm dữ liệu, phòng server, hệ thống lưu trữ, switch quang, ODF và thiết bị sử dụng kết nối SC Duplex – LC Duplex. Chiều dài 3m phù hợp liên kết trong tủ và thiết bị gần nhau. Trước khi mua, người dùng cần xác nhận loại sợi OM3, chuẩn SC-LC, cấu hình Duplex, chiều dài 3m và kiểu đánh bóng tương thích. Không nên chỉ dựa vào hình dáng đầu nối vì Singlemode và Multimode có thể dùng cùng kiểu connector nhưng thông số sợi khác nhau. Trong quá trình lắp đặt, cần giữ đầu connector sạch, không để bụi bám và không chạm trực tiếp vào ferrule. Với tuyến quan trọng, có thể kiểm tra suy hao hoặc công suất quang sau khi hoàn thiện để xác nhận chất lượng kết nối. Để duy trì ổn định, nên vệ sinh đầu nối bằng dụng cụ chuyên dụng, giữ nắp bụi khi chưa sử dụng và kiểm tra bán kính uốn, lực kéo cùng tình trạng vỏ cáp ngoài. R&M R323061 kết hợp sợi OM3 50/125µm, SC Duplex – LC Duplex, cáp Figure-8 và vỏ FRLSZH, mang lại giải pháp kết nối gọn, linh hoạt và phù hợp hạ tầng mạng tốc độ cao. Liên hệ Hulatech để được tư vấn R&M R323061, dây nhảy OM3, ODF, adapter và phụ kiện quang phù hợp với thiết bị cũng như cấu hình mạng của từng hệ thống.
