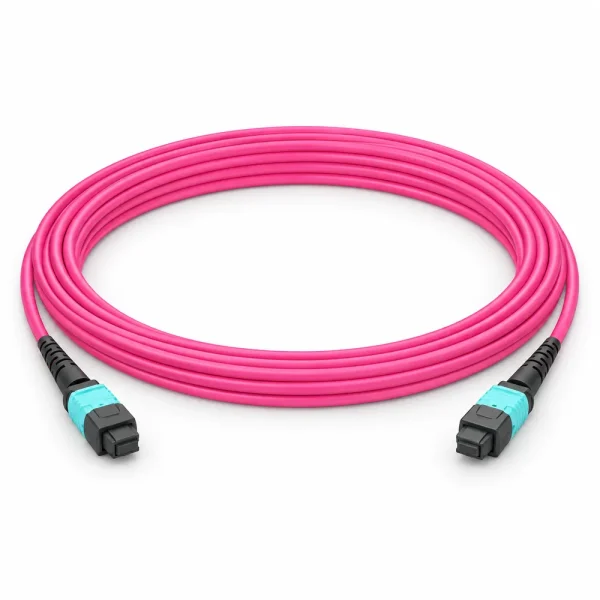

Dây nhảy quang OM4 MTP MPO

Dây nhảy quang OM4 MTP MPO là patch cord quang Multimode sử dụng sợi 50/125µm, phù hợp các hệ thống mạng cần mật độ kết nối cao và băng thông lớn. Sản phẩm có thể triển khai với đầu MPO/MTP đa sợi hoặc các cấu hình SC, LC, FC, ST tùy thiết bị. Thiết kế nhỏ gọn, đấu nối sẵn giúp rút ngắn thời gian thi công, thuận tiện mở rộng và quản lý hạ tầng cáp, thuận tiện cho bảo trì.

OM4 50/125µm phù hợp hạ tầng băng thông cao

OM4 là chuẩn sợi quang Multimode có lõi 50µm và lớp phản xạ 125µm, được tối ưu cho truyền dẫn bằng nguồn VCSEL ở bước sóng 850nm. Trong hệ thống phù hợp, OM4 có thể được sử dụng cho 1G, 10G và các kiến trúc 40G Ethernet. Với Fibre Channel, dòng sợi này cũng được dùng trong các kết nối 4G, 8G và 16G khi module quang, thiết bị và toàn tuyến đáp ứng đúng chuẩn tương ứng. Khi lựa chọn Dây nhảy quang cho trung tâm dữ liệu, người dùng cần kiểm tra loại transceiver, số sợi, cực tính, chuẩn đầu nối, chiều dài tuyến và cấu hình cassette hoặc adapter để bảo đảm toàn bộ liên kết hoạt động đồng bộ.

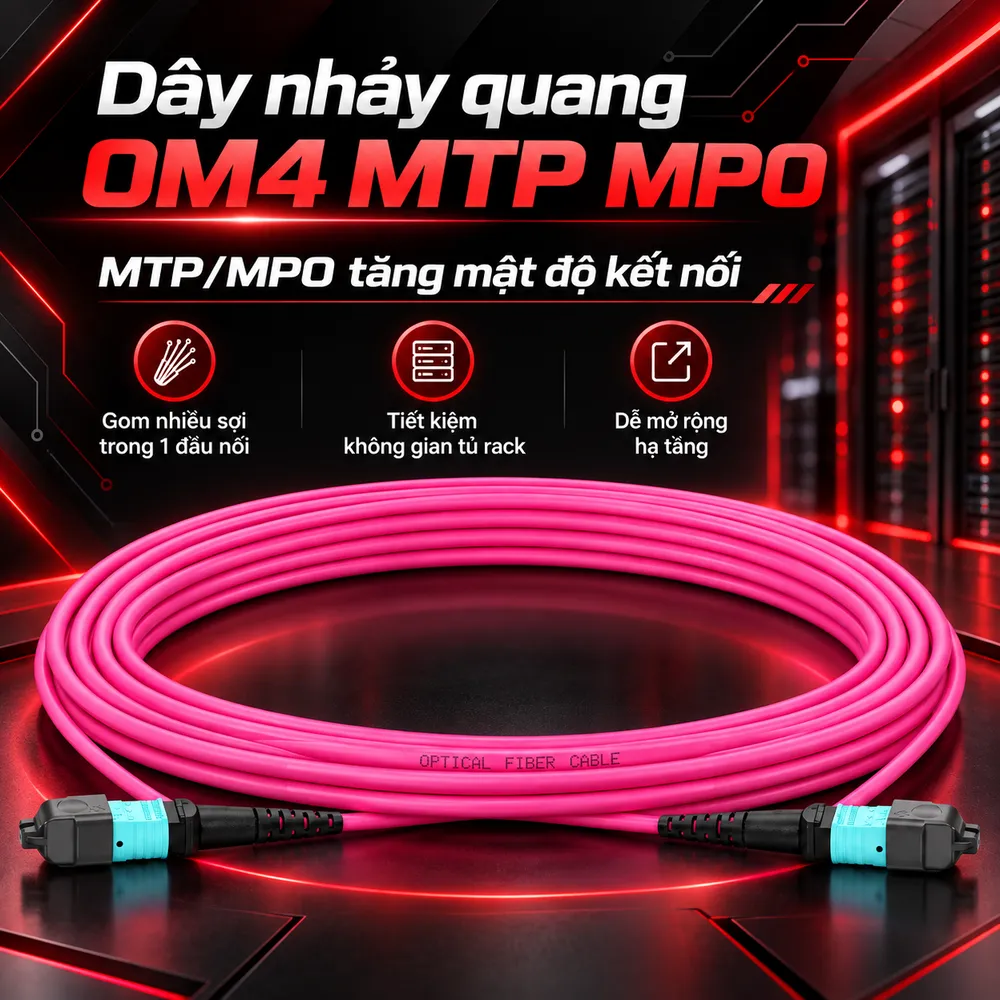

MTP/MPO giúp tăng mật độ kết nối trong trung tâm dữ liệu

MPO là họ đầu nối quang đa sợi với ferrule hình chữ nhật, cho phép nhiều sợi được ghép trong cùng một connector. MTP là dòng connector MPO mang thương hiệu US Conec, được phát triển với các đặc điểm cơ khí và độ chính xác cao trong cùng định dạng MPO. MPO/MTP có thể gom nhiều sợi trong một đầu nối, giúp giảm số lượng thao tác cắm rút và tiết kiệm không gian tại cassette, module quang hoặc patch panel mật độ cao. Số sợi sử dụng thực tế phụ thuộc loại transceiver và chuẩn mạng, vì vậy cần xác nhận cấu hình trước khi đặt hàng. Người dùng cần xác định đúng phương án A, B hoặc C, đồng thời kiểm tra male/female và hướng key để tránh đấu sai đường truyền.

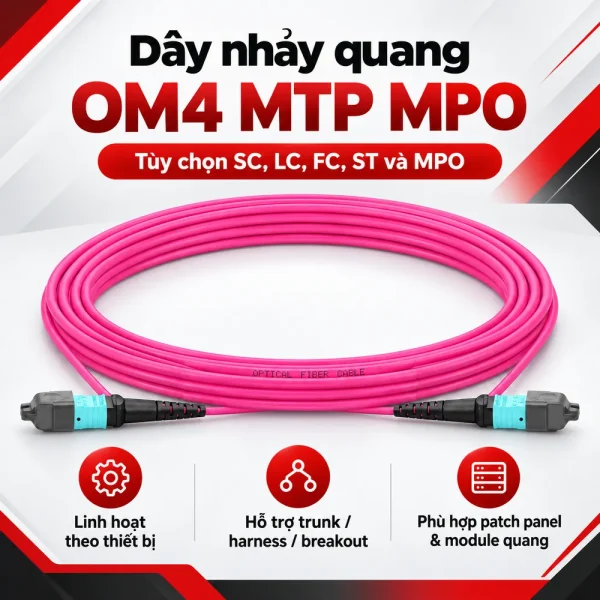

Tùy chọn SC, LC, FC, ST và MPO theo thiết bị

Dòng OM4 có thể được gia công với nhiều đầu nối như SC, LC, FC, ST, MPO hoặc MTP. Cấu hình cụ thể nên được lựa chọn theo thiết bị ở hai đầu. LC nhỏ gọn và thường xuất hiện trên SFP/SFP+ hoặc patch panel mật độ cao. SC có thân lớn hơn, dễ thao tác và phổ biến trên ODF. FC dùng cơ chế ren, phù hợp một số thiết bị đo. ST dùng cơ chế khóa xoay. MPO/MTP dành cho kết nối đa sợi và mật độ cao. Có thể triển khai dây trunk MPO-MPO, dây harness MPO-LC hoặc patch cord LC-LC, SC-LC theo nhu cầu. Với cấu hình breakout, một đầu MPO/MTP có thể tách thành nhiều đầu LC để kết nối các cổng thiết bị riêng lẻ.

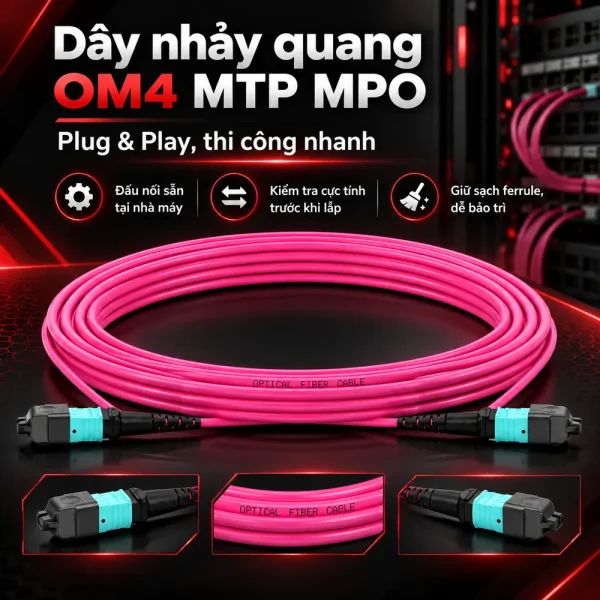

Plug and play nhưng vẫn cần kiểm tra cực tính và vệ sinh

Dây OM4 được đấu nối sẵn tại nhà máy nên quá trình triển khai chủ yếu là cắm, định tuyến và kiểm tra. Cách này phù hợp công trình cần thi công nhanh hoặc mở rộng nhiều cổng. Tuy nhiên, “plug and play” không có nghĩa có thể bỏ qua kiểm tra kỹ thuật. Với MPO/MTP, cần xác nhận số sợi, cực tính, giới tính connector và hướng key. Với SC, LC, FC hoặc ST, cần kiểm tra đúng kiểu đầu nối và chuẩn đánh bóng. Bề mặt ferrule phải được giữ sạch vì bụi có thể làm tăng suy hao. Đối với connector đa sợi, một đầu bẩn có thể ảnh hưởng nhiều lane cùng lúc. Nên dùng dụng cụ vệ sinh chuyên dụng và giữ nắp bụi khi dây chưa sử dụng. Khi đi cáp trong tủ rack, không nên bẻ gập quá mức, kéo căng hoặc siết dây rút quá chặt. Dây cần được dẫn qua bộ quản lý cáp và duy trì bán kính uốn phù hợp.

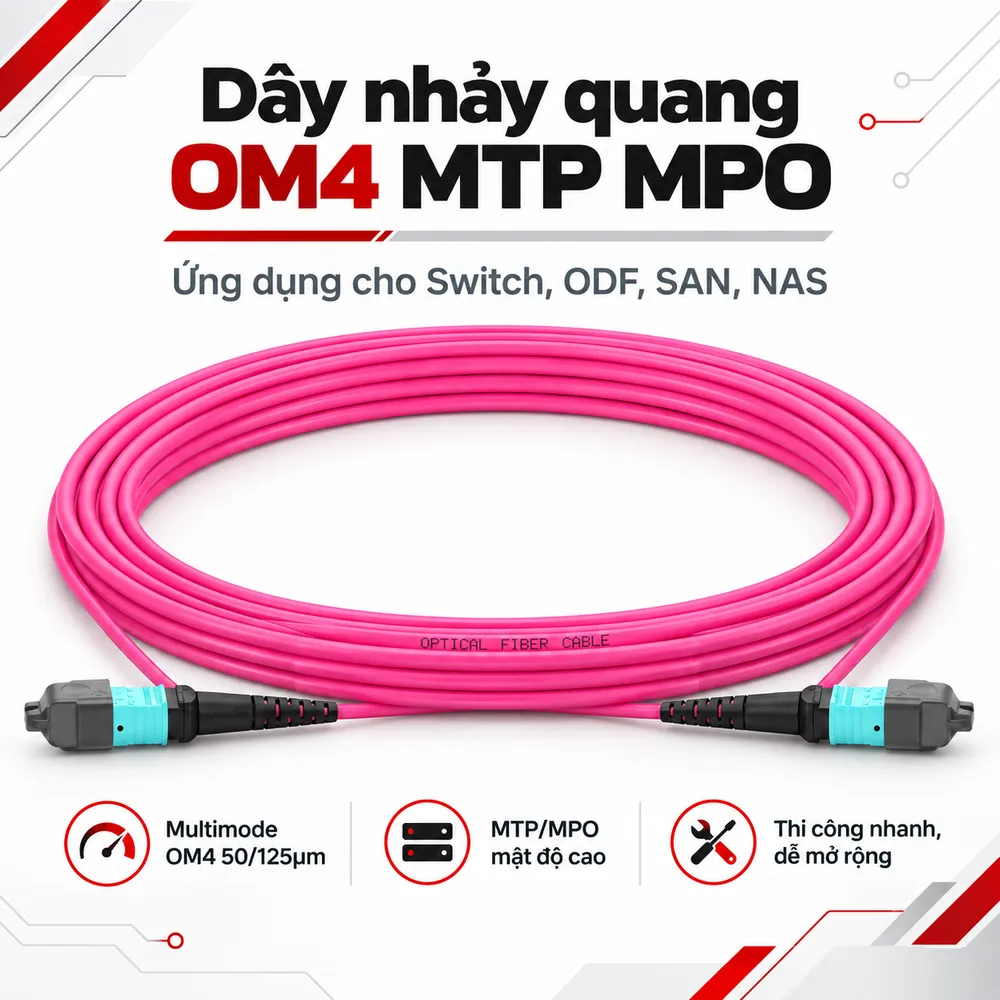

Ứng dụng trong Switch, ODF, SAN, NAS và mạng quang

Dây nhảy quang OM4 MTP MPO phù hợp trung tâm dữ liệu, mạng LAN tốc độ cao, SAN/NAS, switch core, server, ODF, cassette quang và các tuyến uplink. Cấu hình MPO/MTP đặc biệt hữu ích tại vị trí cần mật độ sợi lớn hoặc triển khai kết nối song song. Trong hệ thống lưu trữ, OM4 có thể phục vụ Fibre Channel tốc độ cao giữa server, SAN switch và storage khi thiết bị tương thích. Trong mạng Ethernet, sản phẩm có thể dùng cho các liên kết 1G, 10G hoặc 40G tùy transceiver và kiến trúc cáp. Khi đặt hàng, người dùng cần xác định chiều dài, loại đầu nối hai phía, số sợi, kiểu vỏ, polarity và chuẩn module quang. Nếu chọn MPO/MTP, cần cung cấp thêm thông tin male/female và số core để tránh sai cấu hình. MPO thuộc họ giao diện được chuẩn hóa trong IEC 61754-7. Riêng Telcordia GR-326 tập trung vào đầu nối và jumper Singlemode, vì vậy không nên mặc định mọi dây OM4 Multimode đều trực tiếp đạt GR-326 nếu nhà sản xuất không công bố rõ. Dây nhảy quang OM4 MTP MPO mang lại lợi thế về mật độ kết nối, khả năng mở rộng và triển khai nhanh cho hạ tầng mạng hiện đại. Sợi OM4 50/125µm, tùy chọn nhiều đầu nối và khả năng đáp ứng Ethernet hoặc Fibre Channel tốc độ cao giúp sản phẩm phù hợp nhiều cấu hình từ ODF đến SAN/NAS. Liên hệ Hulatech để được tư vấn dây OM4 MTP/MPO, số sợi, cực tính, chiều dài và loại đầu nối phù hợp với module quang cũng như thiết kế của từng hệ thống.
