Lựa chọn cáp điều khiển chống nhiễu và không chống nhiễu chuẩn kỹ thuật

Nhiễu điện từ (EMI) luôn được xem là “kẻ thù vô hình” tàn phá độ chính xác của các tín hiệu điều khiển bên trong nhà máy. Để đối phó với vấn đề này, cáp điều khiển trên thị trường hiện được chia làm 2 dòng chính: Cáp có lưới chống nhiễu (Shielded) và Cáp không lưới (Unshielded). Việc chọn sai loại cáp không chỉ gây lãng phí ngân sách vật tư mà nguy hiểm hơn, nó còn làm sai lệch lệnh vận hành thiết bị, tiềm ẩn rủi ro dừng máy đột ngột. Bài viết dưới đây sẽ chỉ rõ sự khác biệt về cấu tạo giữa hai dòng cáp này, đồng thời cung cấp cho bạn những quy tắc “nằm lòng” để biết chính xác khi nào bắt buộc phải rút hầu bao cho cáp Shielded.

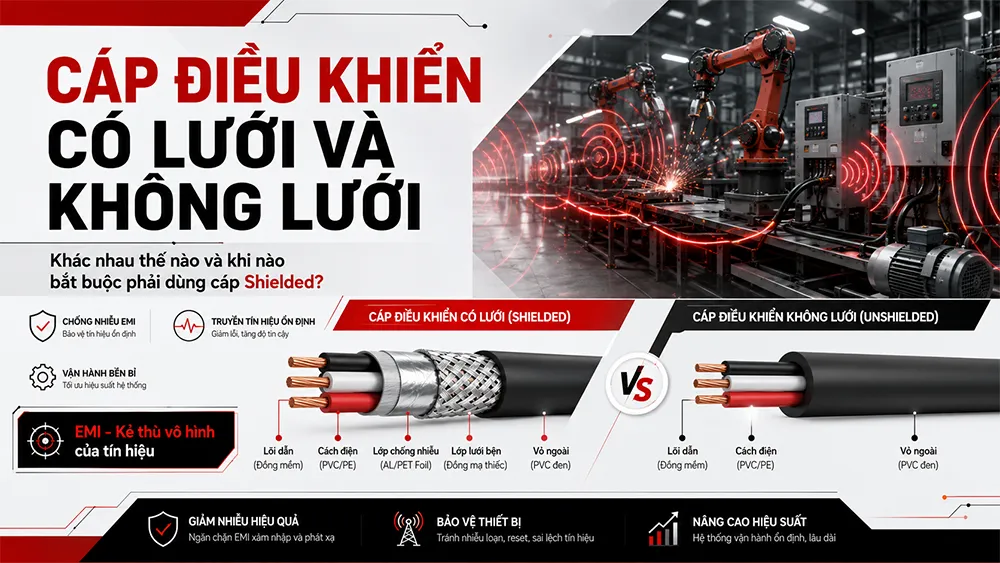

Sự khác biệt cốt lõi: Cấu tạo và Cơ chế hoạt động

Để hiểu rõ tại sao cáp Shielded lại đắt hơn và quan trọng đến vậy, chúng ta cần “mổ xẻ” cấu tạo bên trong của chúng.

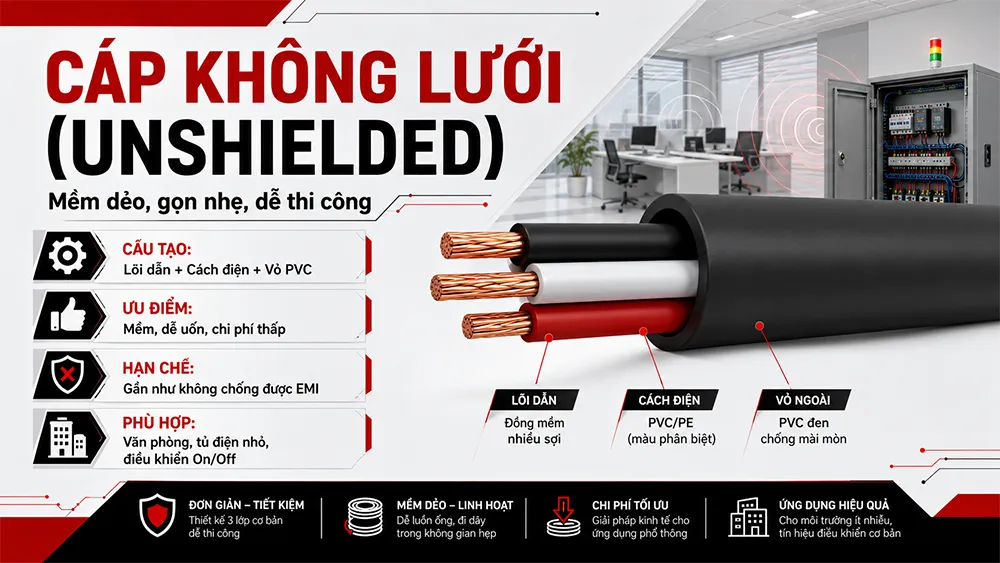

1. Cáp điều khiển không lưới (Unshielded)

• Cấu tạo: Thiết kế rất cơ bản, chỉ bao gồm các lõi đồng truyền dẫn, lớp nhựa cách điện và lớp vỏ bọc PVC bảo vệ bên ngoài. Hoàn toàn không có bất kỳ lớp vật liệu chống nhiễu điện từ nào.

• Đặc tính vật lý: Nhờ lược bỏ lớp lưới kim loại, loại cáp này rất mềm dẻo, đường kính nhỏ gọn, cực kỳ dễ uốn cong và thi công luồn lách trong các không gian tủ điện chật hẹp.

• Cơ chế: Vì không có “áo giáp”, cáp Unshielded hoàn toàn “mở cửa” với các nguồn nhiễu từ bên ngoài. Dòng cáp này chỉ chịu đựng được các nhiễu tĩnh điện ở mức độ rất nhỏ, thường thấy trong môi trường dân dụng hoặc văn phòng.

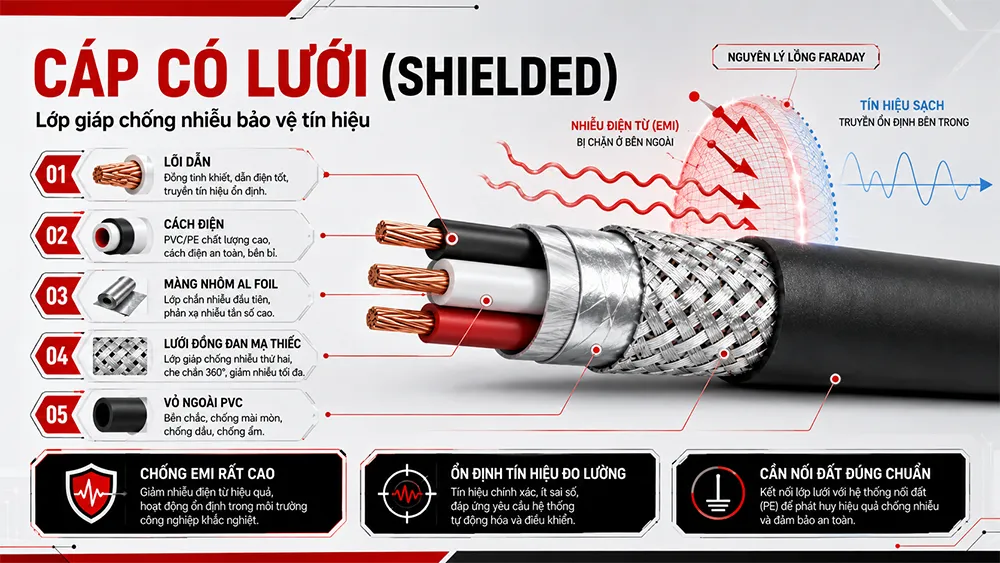

2. Cáp điều khiển có lưới (Shielded)

• Cấu tạo (Điểm khác biệt quyết định): Nằm kẹp giữa lớp lõi truyền dẫn và vỏ bọc bọc ngoài cùng là hệ thống bảo vệ đa lớp (thường là 1 hoặc 2 lớp kết hợp):

  • Màng bọc nhôm (Al foil): Chuyên làm nhiệm vụ ngăn chặn và triệt tiêu các loại nhiễu sóng ở tần số cao.

  • Lưới đồng đan bọc thiếc (Tinned copper braid): Xử lý các dải nhiễu ở tần số thấp, đồng thời gia cường độ bền cơ học, giúp cáp chịu lực kéo tốt hơn.

• Cơ chế (Hiệu ứng lồng Faraday): Lớp màng nhôm và lưới đồng này hoạt động như một lớp giáp từ tính bao bọc lấy lõi cáp. Chúng sẽ “bẫy” toàn bộ các dòng điện cảm ứng và nhiễu từ môi trường bên ngoài, sau đó dẫn tuồn chúng xuống đất (nếu hệ thống được tiếp địa đúng chuẩn), giữ cho tín hiệu bên trong lõi đi qua một cách nguyên vẹn và sạch sẽ nhất.

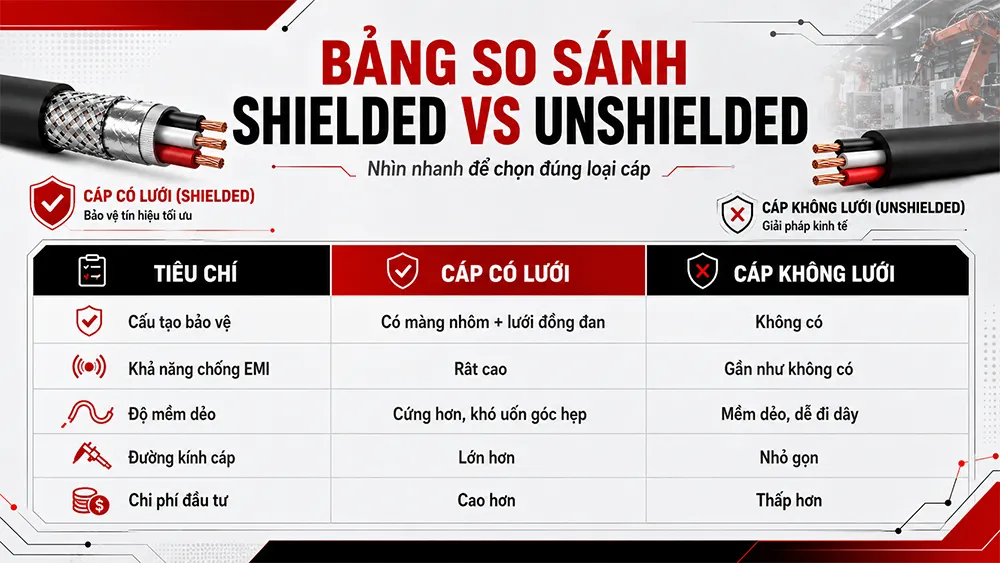

Bảng so sánh tổng quan

Dưới đây là bảng đối chiếu nhanh giúp bạn dễ dàng hình dung sự khác biệt giữa hai dòng cáp:

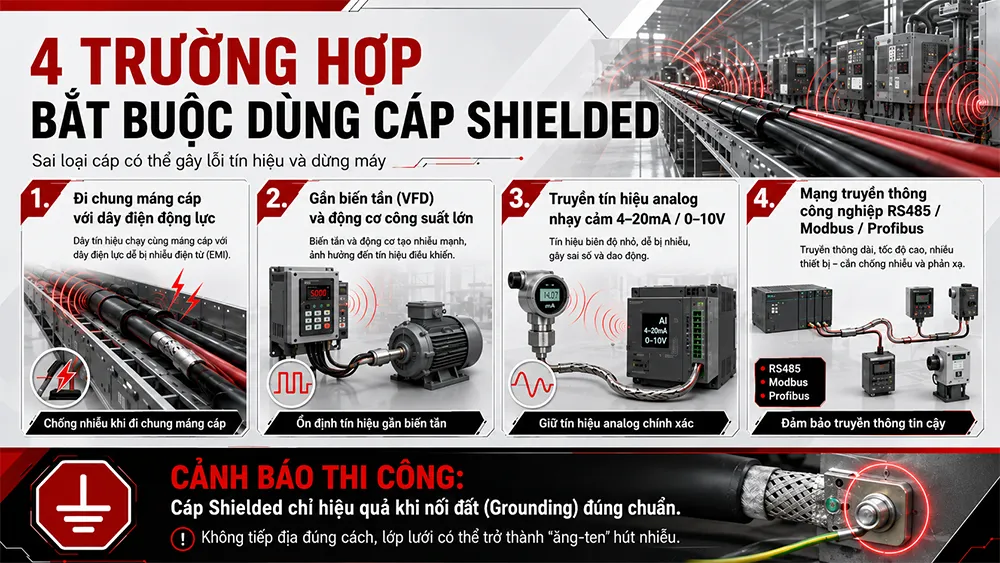

4 Trường hợp BẮT BUỘC phải dùng cáp có lưới

Trong thi công nhà máy, không phải lúc nào cũng cần dùng cáp chống nhiễu để tránh lãng phí. Tuy nhiên, nếu dự án của bạn rơi vào 4 kịch bản thực tế dưới đây, việc sử dụng cáp Shielded là bắt buộc:

1. Đi chung máng cáp với dây điện động lực:

   Các đường cáp nguồn 3 pha truyền tải dòng điện lớn luôn sinh ra một trường điện từ rất mạnh xung quanh chúng. Nếu bạn rải cáp điều khiển đi song song sát bên mà không có lưới bọc, từ trường này sẽ cảm ứng trực tiếp sang cáp điều khiển, gây nhiễu loạn toàn bộ tín hiệu.

2. Khu vực có sử dụng Biến tần (Inverter/VFD) và Động cơ công suất lớn:

   Biến tần được xem là “cỗ máy” phát sinh nhiễu sóng hài (Harmonic) cực kỳ khủng khiếp trong nhà máy. Toàn bộ khu vực tủ điện chứa biến tần hoặc các đường dây chạy dọc tới động cơ bắt buộc phải dùng cáp Shielded để bảo vệ tín hiệu.

3. Truyền tải tín hiệu Analog nhạy cảm:

   Các tín hiệu đo lường dạng dòng điện (4-20mA) hoặc điện áp (0-10V) được gửi về từ các cảm biến nhiệt độ, áp suất, lưu lượng có biên độ rất nhỏ. Chỉ cần một chút nhiễu sóng xẹt qua cũng đủ làm sai số giá trị đo gửi về bộ điều khiển PLC, dẫn đến thiết bị vận hành sai mục đích.

4. Môi trường giao tiếp truyền thông công nghiệp:

   Đối với các chuẩn đường truyền dữ liệu như RS485, Modbus, hay Profibus, tính toàn vẹn của dữ liệu là yếu tố sống còn. Việc mất mát hoặc sai lệch dù chỉ một bit tín hiệu do nhiễu cũng có thể khiến máy móc báo lỗi (Fault) và ngừng hoạt động toàn bộ dây chuyền.

Kết luận & Cảnh báo thi công quan trọng

Tóm lại, quy tắc lựa chọn rất đơn giản: Hãy dùng cáp Unshielded cho các môi trường văn phòng, tòa nhà, hoặc các tủ điện nhỏ điều khiển ngắt mạch đơn giản (On/Off) để tiết kiệm chi phí. Ngược lại, hãy chi tiền cho cáp Shielded khi hệ thống nằm trong môi trường công nghiệp nặng, nhiều từ trường và yêu cầu độ chính xác cao.

Cảnh báo sống còn khi thi công (Tiếp địa – Grounding):

Việc mua cáp Shielded đắt tiền sẽ trở nên hoàn toàn vô tác dụng, thậm chí lớp lưới kim loại còn vô tình biến thành một chiếc “ăng-ten khổng lồ” thu hút thêm nhiễu làm tình trạng tồi tệ hơn, nếu bạn bỏ qua khâu đấu nối tiếp địa (nối đất). Lớp lưới chống nhiễu phải được tuốt ra và đấu nối đất đúng chuẩn kỹ thuật ở một đầu (hoặc cả hai đầu cáp tùy hệ thống) để xả toàn bộ dòng điện nhiễu xuống đất một cách an toàn.
