Phân biệt Cáp quang Single-mode (SM) và Multi-mode (MM)

Khi triển khai hạ tầng mạng cáp quang, quyết định lựa chọn giữa cáp Single-mode (SM) và Multi-mode (MM) đóng vai trò then chốt, ảnh hưởng trực tiếp đến hiệu suất vận hành lẫn ngân sách đầu tư. Việc nhầm lẫn giữa hai công nghệ này không chỉ gây lãng phí chi phí mà còn có nguy cơ khiến hệ thống không thể hoạt động do bất đồng bộ thiết bị. Bài viết này sẽ cung cấp các tiêu chí so sánh kỹ thuật cốt lõi và chỉ ra chính xác trường hợp nào nên ứng dụng loại cáp nào để tối ưu nhất cho hệ thống của bạn.

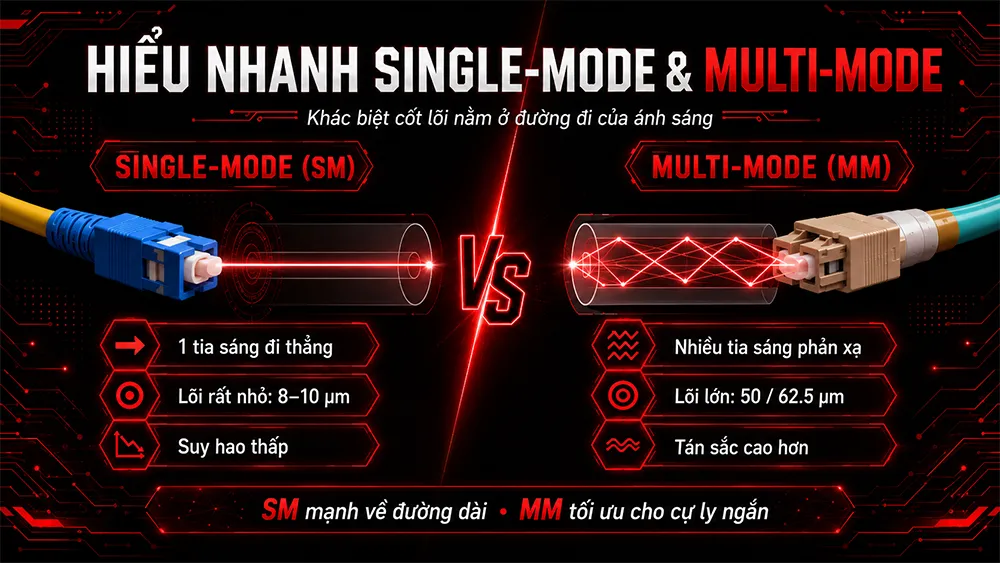

Hiểu nhanh bản chất (Khái niệm cốt lõi)

Để không bị bối rối trước các thuật ngữ chuyên ngành, bạn chỉ cần nắm rõ bản chất khác biệt lớn nhất giữa hai loại cáp này nằm ở cách thức ánh sáng truyền dẫn bên trong lõi sợi quang:

• Cáp quang Single-mode (SM): Là loại cáp chỉ cho phép truyền một tia sáng duy nhất (một mode) đi thẳng dọc theo tâm lõi cáp. Nhờ hướng đi tuyến tính này, tín hiệu không bị va đập hay suy hao đáng kể.

• Cáp quang Multi-mode (MM): Là loại cáp có thể truyền nhiều tia sáng (nhiều mode) cùng lúc. Ánh sáng đi vào lõi cáp dưới các góc phản xạ khác nhau và di chuyển theo đường ziczac bằng cách phản xạ liên tục vào thành lõi.

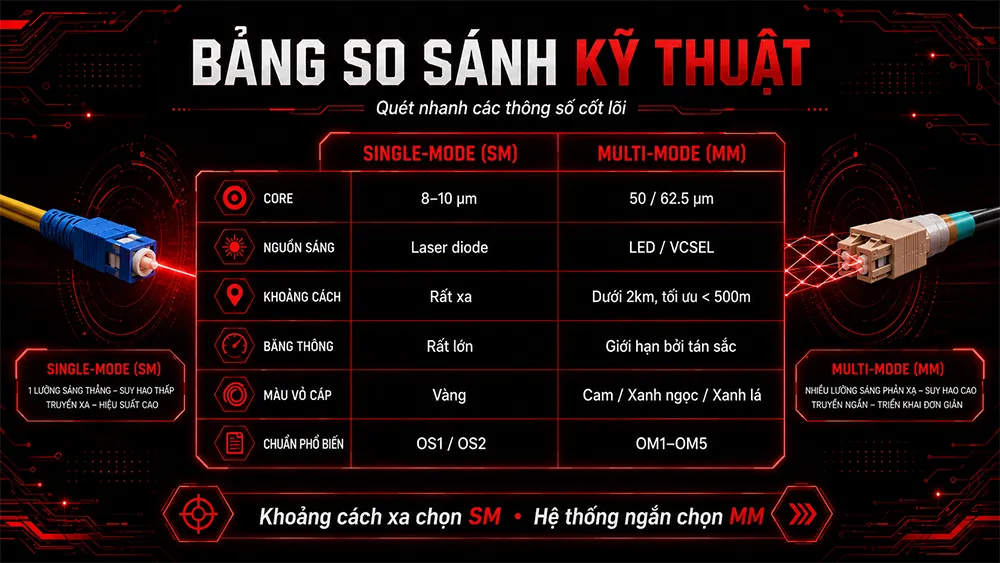

Bảng so sánh kỹ thuật cốt lõi

Dưới đây là bảng tổng hợp các thông số kỹ thuật chuẩn giúp bạn quét nhanh thông tin trước khi đi vào phân tích sâu:

Tiêu chí	Single-mode (SM)	Multi-mode (MM)
Đường kính lõi sợi (Core)	Rất nhỏ (khoảng 8 đến 10 µm)	Lớn (50 µm hoặc 62.5 µm)
Đường kính lớp vỏ (Cladding)	125 µm	125 µm
Nguồn sáng phát (Light Source)	Laser diode (Tia Laser)	LED hoặc VCSEL
Khoảng cách truyền tải	Rất xa (Từ vài chục đến hàng nghìn km)	Ngắn (Dưới 2km, tối ưu nhất ở mức < 500m)
Băng thông	Gần như không giới hạn	Bị giới hạn bởi hiện tượng tán sắc (Modal dispersion)
Màu sắc vỏ cáp (Tiêu chuẩn)	Màu Vàng (Yellow)	Màu Cam (OM1, OM2), Xanh ngọc (OM3, OM4), Xanh lá (OM5)

Phân tích sự khác biệt (Giải thích lý do)

Thay vì đi sâu vào lý thuyết vật lý phức tạp, chúng ta sẽ tập trung làm rõ các yếu tố mang tính quyết định đến việc thiết kế và lắp đặt hệ thống mạng.

Sự khác biệt về suy hao và khoảng cách

• Single-mode (SM): Nhờ lõi siêu nhỏ giúp tia sáng đi thẳng, cáp SM hoàn toàn loại bỏ được hiện tượng tán sắc. Hệ quả là suy hao tín hiệu cực kỳ thấp, cho phép truyền tải dữ liệu đi rất xa. Đây là lý do SM luôn là lựa chọn hàng đầu cho các đường truyền viễn thông liên tỉnh, xuyên quốc gia.

• Multi-mode (MM): Lõi lớn khiến các tia sáng phản xạ chéo nhau nhiều lần, gây ra độ trễ giữa các tia (hiện tượng tán sắc đa mode). Khoảng cách càng kéo dài, tín hiệu càng bị méo và mờ dần. Do đó, cáp MM chỉ hoạt động ổn định ở cự ly ngắn.

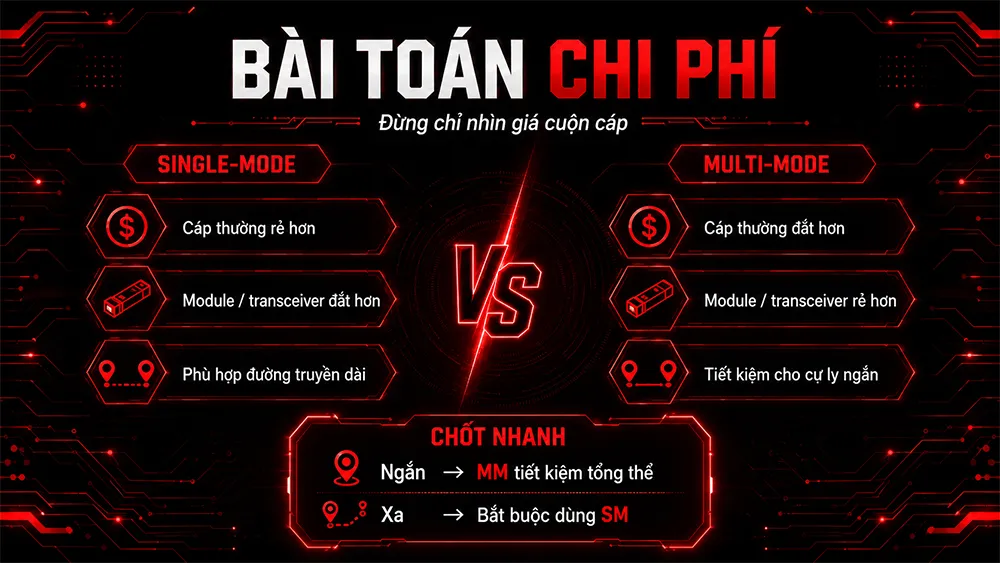

Bài toán chi phí (Nghịch lý giá cả)

Nhiều người mới thường mắc sai lầm khi chỉ nhìn vào giá của cuộn cáp. Thực tế hệ thống quang có một nghịch lý thú vị:

• Bản thân sợi cáp: Cáp SM rẻ hơn cáp MM. Việc chế tạo lõi cáp MM đòi hỏi công nghệ quang học phức tạp hơn để kiểm soát đường đi của nhiều tia sáng cùng lúc.

• Thiết bị đầu cuối (Module quang/Transceiver): Thiết bị dùng cho cáp SM đắt hơn rất nhiều so với MM. Để bắn được tia sáng đi thẳng vào cái lõi siêu nhỏ (9 µm) ở khoảng cách xa, thiết bị phải dùng nguồn phát Laser độ chính xác cao. Trong khi đó, thiết bị cho cáp MM rẻ hơn nhiều vì chỉ sử dụng đèn LED hoặc VCSEL với chùm sáng rộng.

• Kết luận chi phí: Hệ thống có cự ly ngắn dùng MM sẽ tiết kiệm chi phí tổng thể (nhờ thiết bị đầu cuối rẻ). Tuy nhiên, với hệ thống dài, bắt buộc phải dùng SM.

Các chuẩn phân loại hiện nay

• Single-mode: Chủ yếu phân theo chuẩn OS1 (dùng trong nhà) và OS2 (dùng ngoài trời, tối ưu suy hao tốt hơn).

• Multi-mode: Phân chia đa dạng từ OM1 đến OM5. Trong đó, chuẩn OM3 và OM4 hiện đang là tiêu chuẩn phổ biến nhất, đáp ứng hoàn hảo cho các mạng yêu cầu tốc độ cao từ 10G, 40G lên đến 100G.

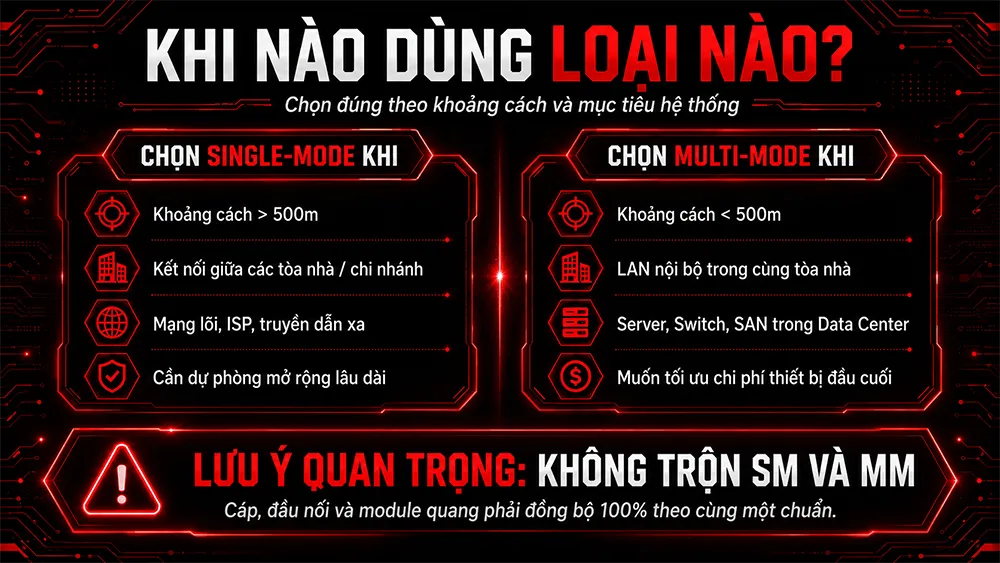

Ứng dụng thực tế: Khi nào dùng loại nào?

Để đảm bảo hiệu năng cao nhất và tránh lãng phí ngân sách, đây là lời khuyên “chốt hạ” trực tiếp dành cho người thiết kế mạng:

Bắt buộc dùng Single-mode (SM) khi:

• Kết nối trục chính giữa các tòa nhà, các chi nhánh hoặc nhà máy cách xa nhau (Khoảng cách > 500 mét).

• Xây dựng mạng viễn thông của các nhà cung cấp dịch vụ (ISP), mạng truyền hình cáp.

• Triển khai mạng lõi (Core Network) yêu cầu dự phòng năng lực băng thông để mở rộng không giới hạn trong tương lai.

Bắt buộc dùng Multi-mode (MM) khi:

• Triển khai hệ thống mạng nội bộ LAN trong cùng một tòa nhà hoặc văn phòng (Khoảng cách < 500 mét).

• Kết nối tốc độ cao giữa các máy chủ (Server), thiết bị chuyển mạch (Switch) và hệ thống lưu trữ (SAN) bên trong Trung tâm dữ liệu (Data Center).

• Mục tiêu của dự án là tối ưu hóa chi phí mua sắm thiết bị đầu cuối (Switch quang, Module SFP) cho cự ly ngắn.

Tổng kết

Tóm lại, nguyên tắc thiết kế nằm lòng mà mọi kỹ sư cần nhớ là: “Khoảng cách xa chọn Single-mode, khoảng cách ngắn chọn Multi-mode”.

Lưu ý đặc biệt quan trọng: Bạn không thể đấu nối trực tiếp sợi cáp Single-mode vào sợi cáp Multi-mode. Đồng thời, cũng tuyệt đối không thể cắm nhầm Module quang SM cho đường cáp MM và ngược lại. Khớp nối và thiết bị trên toàn hệ thống bắt buộc phải đồng bộ 100% theo cùng một chuẩn công nghệ để mạng có thể hoạt động (hoặc tất cả là SM, hoặc tất cả là MM).
