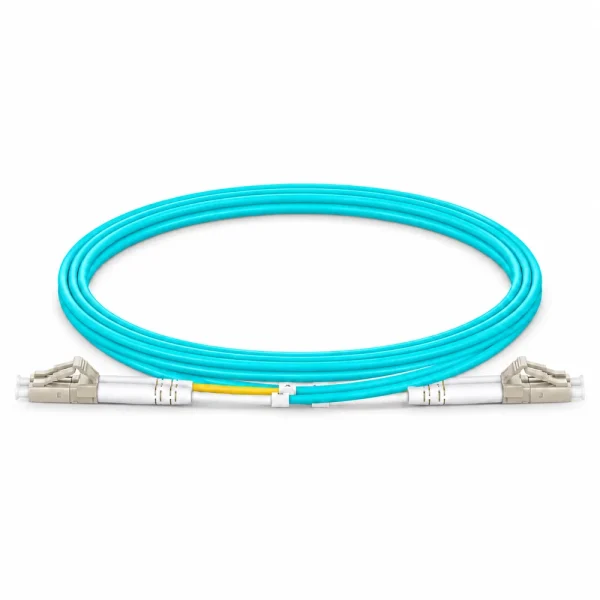

Dây nhảy quang OM3 LC LC UPC Duplex

Dây nhảy quang OM3 LC LC UPC Duplex là patch cord quang sử dụng sợi Multimode 50/125µm cho các hệ thống mạng tốc độ cao trong phạm vi nội bộ. Hai đầu LC/UPC nhỏ gọn, phù hợp switch quang, module SFP/SFP+, ODF và patch panel mật độ cổng lớn. Cấu trúc Duplex gồm hai sợi quang giúp tổ chức đường truyền và nhận rõ, thuận tiện khi triển khai mạng LAN, phòng server hoặc trung tâm dữ liệu. Thiết kế nhẹ, linh hoạt cũng giúp kỹ thuật viên thao tác nhanh khi lắp đặt, bảo trì hoặc thay đổi kết nối.

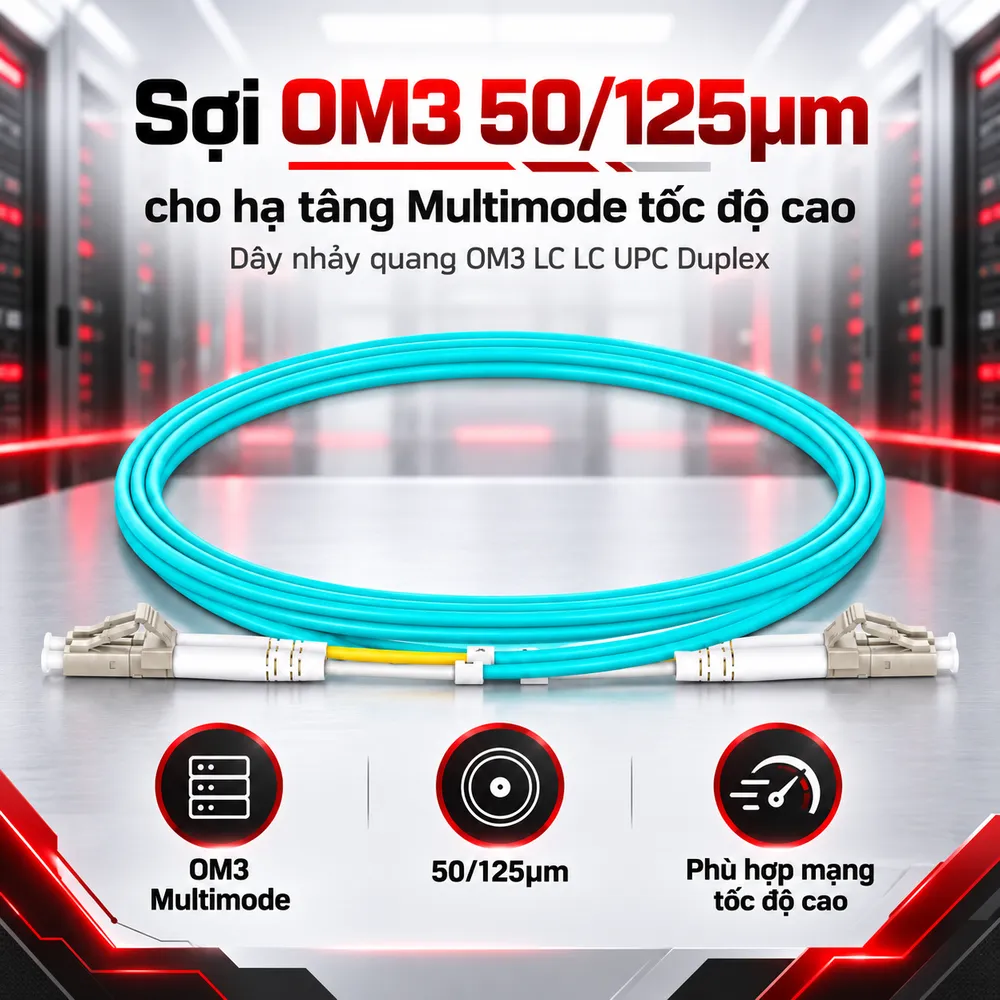

Sợi OM3 50/125µm dành cho hạ tầng Multimode tốc độ cao

OM3 là chuẩn sợi quang Multimode có đường kính lõi 50µm và lớp phản xạ 125µm. Loại sợi này được sử dụng phổ biến trong các hệ thống truyền dẫn quang nội bộ, nơi yêu cầu băng thông cao nhưng khoảng cách không quá dài như mạng doanh nghiệp, phòng máy và trung tâm dữ liệu. Dây OM3 LC LC UPC Duplex kết nối trực tiếp các thiết bị sử dụng giao diện LC mà không cần chuyển đổi đầu nối. Khi module quang, adapter, dây trục và patch cord được lựa chọn đồng bộ, hệ thống có thể duy trì truyền dẫn ổn định và hạn chế các điểm suy hao không cần thiết. Khi chọn Dây nhảy quang, người dùng cần kiểm tra đúng chuẩn OM3 thay vì chỉ nhìn màu vỏ hoặc kiểu đầu nối. Việc dùng nhầm Singlemode, OM2, OM4 hoặc loại sợi khác có thể khiến tuyến không đạt hiệu năng dự kiến dù đầu connector vẫn cắm vừa thiết bị.

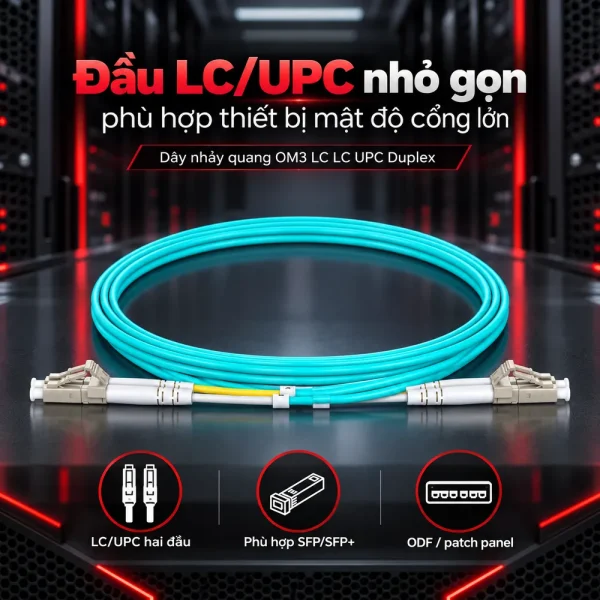

Đầu LC/UPC nhỏ gọn phù hợp thiết bị mật độ cổng lớn

Một ưu điểm rõ ràng của sản phẩm là sử dụng đầu LC ở cả hai phía. LC có kích thước nhỏ hơn nhiều loại connector quang truyền thống, nhờ đó phù hợp với switch, module SFP và patch panel cần bố trí nhiều cổng trên diện tích hạn chế. Kiểu đánh bóng UPC tạo bề mặt ferrule tiếp xúc chính xác giữa hai đầu tương thích, hỗ trợ hạn chế suy hao tại điểm ghép. Khi đấu nối, cần dùng adapter hoặc thiết bị đúng chuẩn LC/UPC. Không nên ghép UPC với APC vì bề mặt khác nhau có thể tăng suy hao hoặc ảnh hưởng ferrule. Đầu LC dùng cơ chế gài giúp cắm rút nhanh, nhưng kỹ thuật viên nên cầm phần thân connector thay vì kéo trực tiếp vào dây. Nắp chống bụi chỉ nên tháo trước khi sử dụng. Nếu đầu nối bám bụi, cần vệ sinh bằng dụng cụ chuyên dụng trước khi cắm.

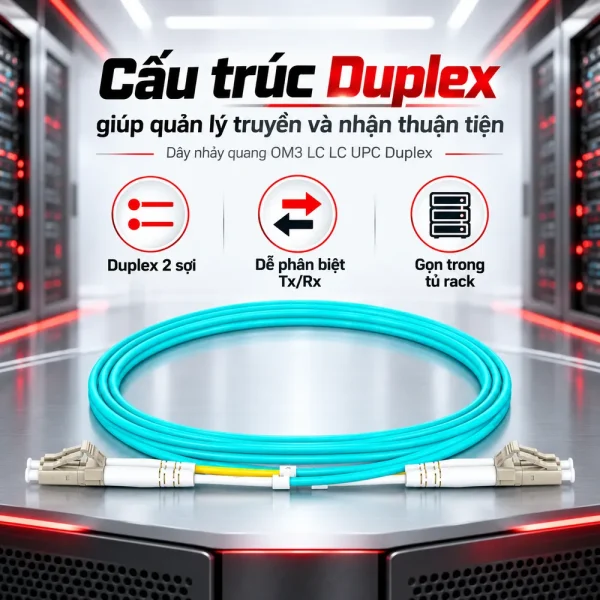

Cấu trúc Duplex giúp quản lý đường truyền và nhận thuận tiện

Dây nhảy quang OM3 LC LC UPC Duplex có hai sợi quang đi song song. Trong nhiều liên kết Ethernet quang, một sợi đảm nhiệm chiều truyền và sợi còn lại đảm nhiệm chiều nhận. Cấu trúc này giúp thiết lập kết nối hai chiều rõ ràng giữa hai thiết bị. Hai đầu LC Duplex thường được ghép thành cặp để kỹ thuật viên nhận biết và thao tác đồng thời. Khi lắp đặt, cần kiểm tra cực tính Tx/Rx theo sơ đồ hệ thống, đặc biệt khi tuyến đi qua nhiều adapter hoặc patch panel trung gian. Thiết kế hai sợi giúp quản lý dây trong tủ rack gọn hơn so với dùng hai patch cord Simplex riêng. Có thể đưa cáp qua thanh quản lý ngang hoặc dọc, cố định nhẹ bằng Velcro và bố trí theo nhóm thiết bị. Cách này hỗ trợ truy tìm tuyến khi bảo trì hoặc đổi cổng.

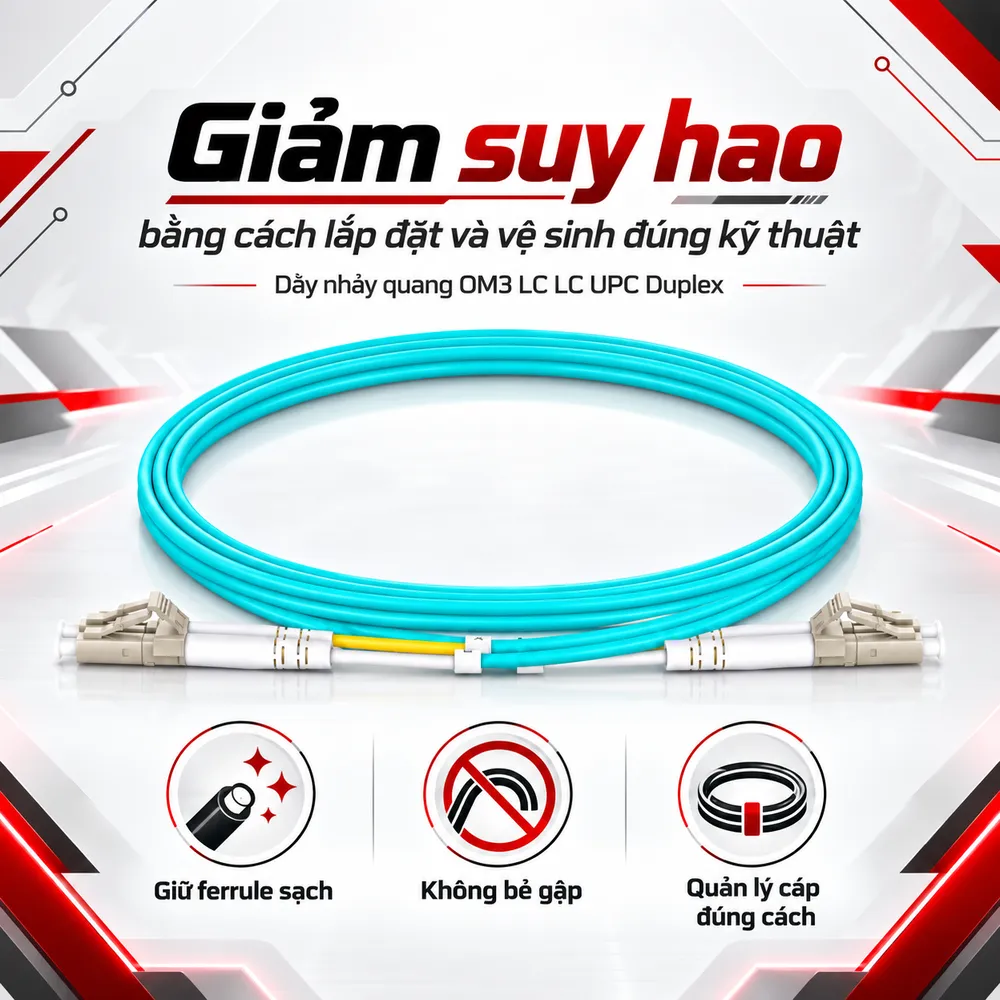

Giảm suy hao bằng cách lắp đặt và vệ sinh đúng kỹ thuật

Hiệu suất của tuyến quang không chỉ phụ thuộc vào loại sợi mà còn chịu ảnh hưởng trực tiếp từ chất lượng đầu nối, độ sạch ferrule, bán kính uốn và cách quản lý cáp. Một đầu LC bám bụi có thể làm tăng suy hao dù bản thân patch cord còn mới. Khi thi công, không nên bẻ dây quá gấp, ép cáp dưới thiết bị hoặc siết dây rút quá chặt. Cáp cần đi theo đường cong tự nhiên và tránh chịu lực kéo tại đầu connector. Nếu dây thừa, nên cuộn vòng lớn trong khu vực quản lý cáp. Trước khi đưa hệ thống vào vận hành, kỹ thuật viên nên kiểm tra đầu nối, cực tính và tình trạng vỏ cáp. Với tuyến quan trọng, có thể đo suy hao hoặc công suất quang để xác nhận chất lượng kết nối thực tế.

Ứng dụng của dây OM3 LC LC UPC Duplex trong hệ thống mạng

Sản phẩm phù hợp cho switch quang, router có module quang, ODF, patch panel, thiết bị lưu trữ, máy chủ và các liên kết nội bộ trong trung tâm dữ liệu. Đầu LC nhỏ gọn đặc biệt phù hợp các hệ thống sử dụng module SFP hoặc SFP+ có mật độ cổng cao. Dây có thể kết nối switch với ODF, ODF với thiết bị, hai patch panel hoặc các thiết bị quang trong cùng tủ rack và giữa các tủ gần nhau. Khi chọn chiều dài, nên ưu tiên đoạn vừa đủ để giảm cáp dư nhưng vẫn có khoảng dự phòng cho bảo trì. Dây nhảy quang OM3 LC LC UPC Duplex là lựa chọn phù hợp cho hạ tầng Multimode cần kết nối gọn, ổn định và dễ quản lý. Sợi OM3 50/125µm, hai đầu LC/UPC và cấu trúc Duplex tạo nên giải pháp linh hoạt cho nhiều hệ thống mạng tốc độ cao. Liên hệ Hulatech để được tư vấn dây OM3 LC LC UPC Duplex, chiều dài phù hợp và các phụ kiện quang đồng bộ cho từng cấu hình mạng.
