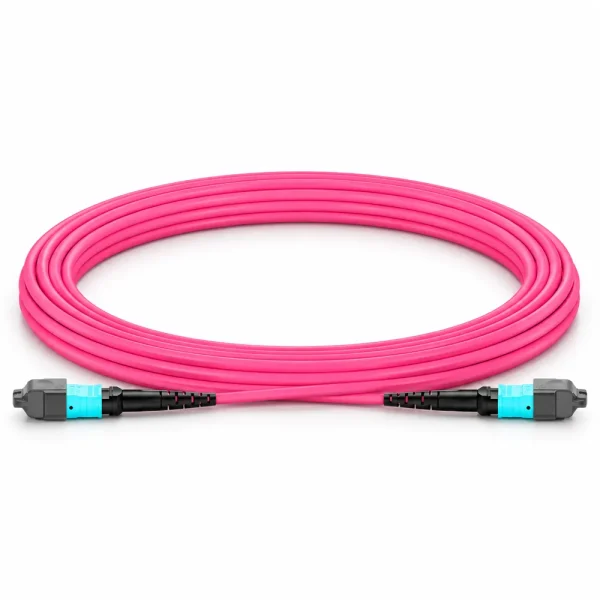

Dây nhảy quang OM4 MTP-MTP 12 sợi đầu Female

Dây nhảy quang OM4 MTP-MTP 12 sợi đầu Female là cáp quang Multimode 50/125µm dành cho hệ thống backbone và trung tâm dữ liệu có mật độ kết nối cao. Hai đầu MTP Female giúp đấu nối nhanh với cassette, module hoặc thiết bị quang tương thích mà không cần hàn nối tại hiện trường. Cáp sử dụng 12 sợi quang, chuẩn đánh bóng UPC và vỏ LSZH ít khói, không halogen. Sản phẩm có nhiều chiều dài như 3m, 5m, 10m, 15m, 20m và 30m, thuận tiện triển khai giữa các tủ rack và khu vực phân phối quang.

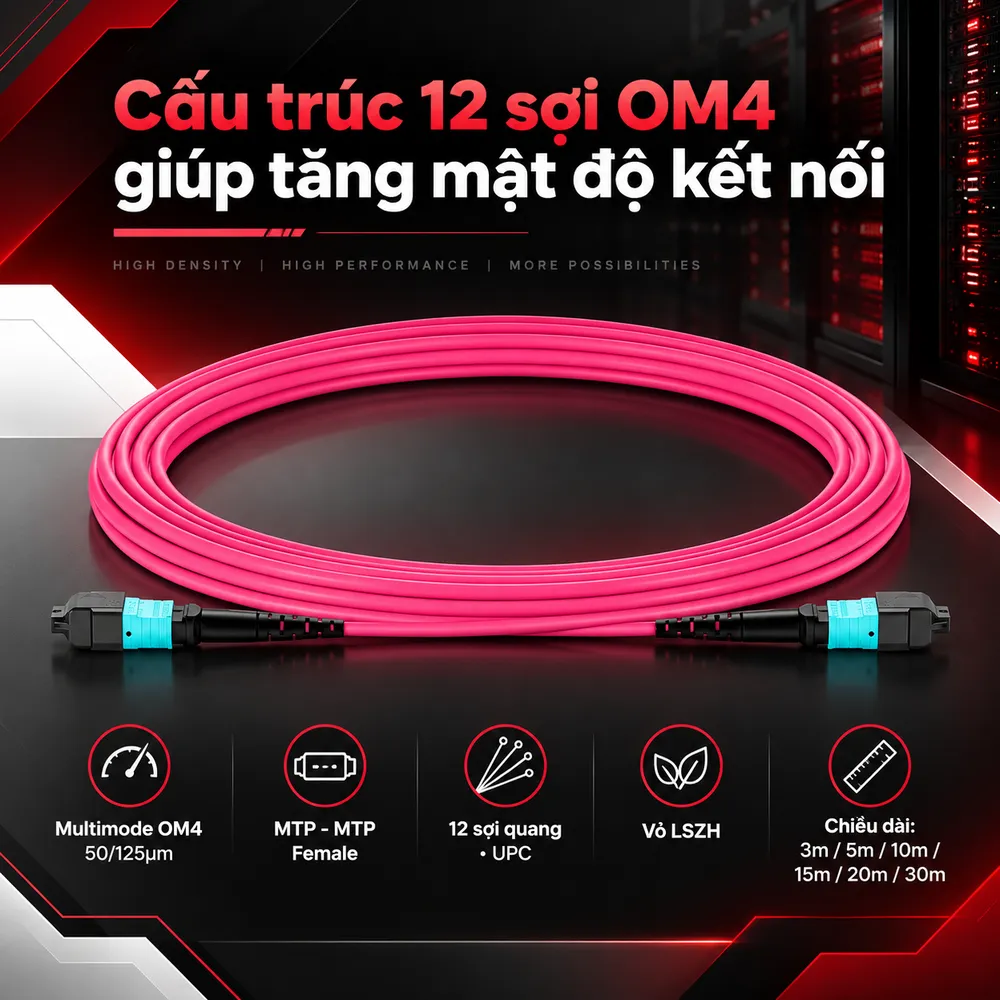

Cấu trúc 12 sợi OM4 giúp tăng mật độ kết nối

OM4 là chuẩn sợi quang Multimode 50/125µm được tối ưu cho các hệ thống truyền dẫn tốc độ cao trong trung tâm dữ liệu, phòng máy và mạng nội bộ. So với việc sử dụng nhiều dây Duplex riêng lẻ, một tuyến MTP 12 sợi có thể gom nhiều đường quang vào cùng một đầu nối, giúp giảm số lượng dây và tiết kiệm không gian trong tủ rack. Với 12 sợi quang, sản phẩm phù hợp backbone mật độ cao, cassette MTP/MPO và các hệ thống truyền song song khi thiết bị tương thích. Khi chọn Dây nhảy quang, người dùng cần kiểm tra đồng bộ chuẩn OM4 trên toàn tuyến. Đầu nối giống nhau không đồng nghĩa mọi loại sợi có thể thay thế trực tiếp cho nhau.

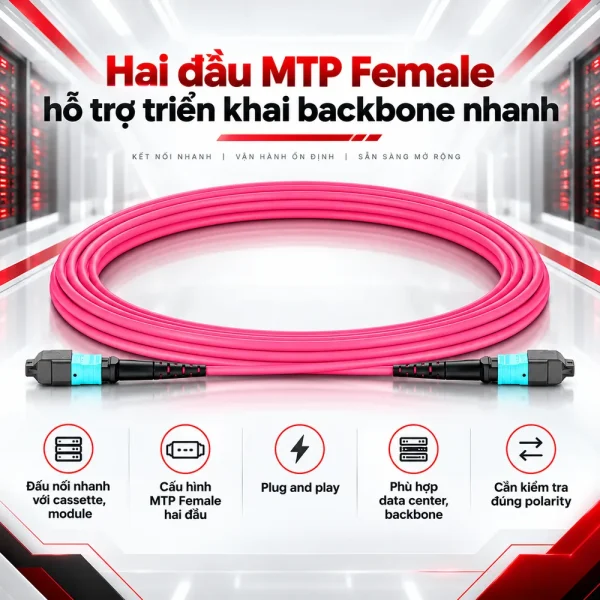

Hai đầu MTP Female hỗ trợ triển khai backbone nhanh

Sản phẩm sử dụng đầu MTP ở cả hai phía với cấu hình Female. Trong hệ đầu nối MPO/MTP, đầu Female không có guide pin, còn đầu Male có hai chốt dẫn hướng. Vì vậy, khi ghép nối cần bảo đảm đúng cặp Male–Female hoặc sử dụng cassette, adapter và thiết bị đã được thiết kế cho cấu hình tương ứng. MTP là dạng đầu nối MPO do US Conec phát triển, cho phép nhiều sợi quang được căn chỉnh trong cùng một ferrule, phù hợp hạ tầng mật độ cổng lớn. Dây được đấu nối sẵn tại nhà máy nên kỹ thuật viên có thể triển khai theo phương thức plug and play: định tuyến cáp, vệ sinh đầu nối, kiểm tra polarity rồi cắm vào module hoặc cassette tương thích. Tuy nhiên, người dùng vẫn phải xác định đúng polarity Type A, Type B hoặc Type C, hướng key và sơ đồ sợi theo thiết kế hệ thống.

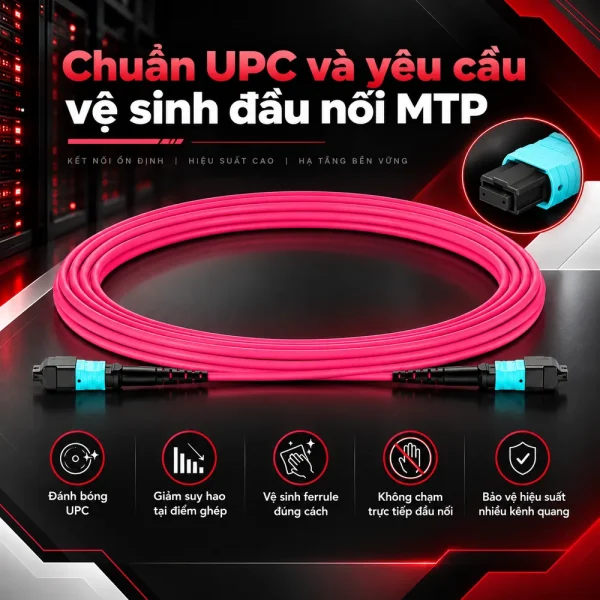

Chuẩn UPC và yêu cầu vệ sinh đầu nối MTP

Hai đầu MTP sử dụng kiểu đánh bóng UPC, giúp bề mặt ferrule tiếp xúc chính xác và hỗ trợ hạn chế suy hao tại điểm ghép khi sử dụng cùng giao diện tương thích. Với connector 12 sợi, việc vệ sinh đặc biệt quan trọng vì một đầu nối bẩn có thể ảnh hưởng đồng thời nhiều kênh quang. Bụi nhỏ, dầu từ tay hoặc mảnh vật liệu trên ferrule có thể làm tăng suy hao và khiến một số lane hoạt động không ổn định. Khi thi công, không nên chạm trực tiếp vào bề mặt đầu nối. Nắp chống bụi chỉ nên tháo ngay trước khi kết nối. Nếu dây đã mở nắp hoặc sử dụng lại, nên vệ sinh bằng dụng cụ MTP/MPO chuyên dụng. Ngoài độ sạch, cần tránh xoắn dây, kéo căng hoặc bẻ cáp quá gấp. Dây nên được bố trí qua thanh quản lý cáp và duy trì bán kính uốn phù hợp để bảo vệ các sợi quang bên trong.

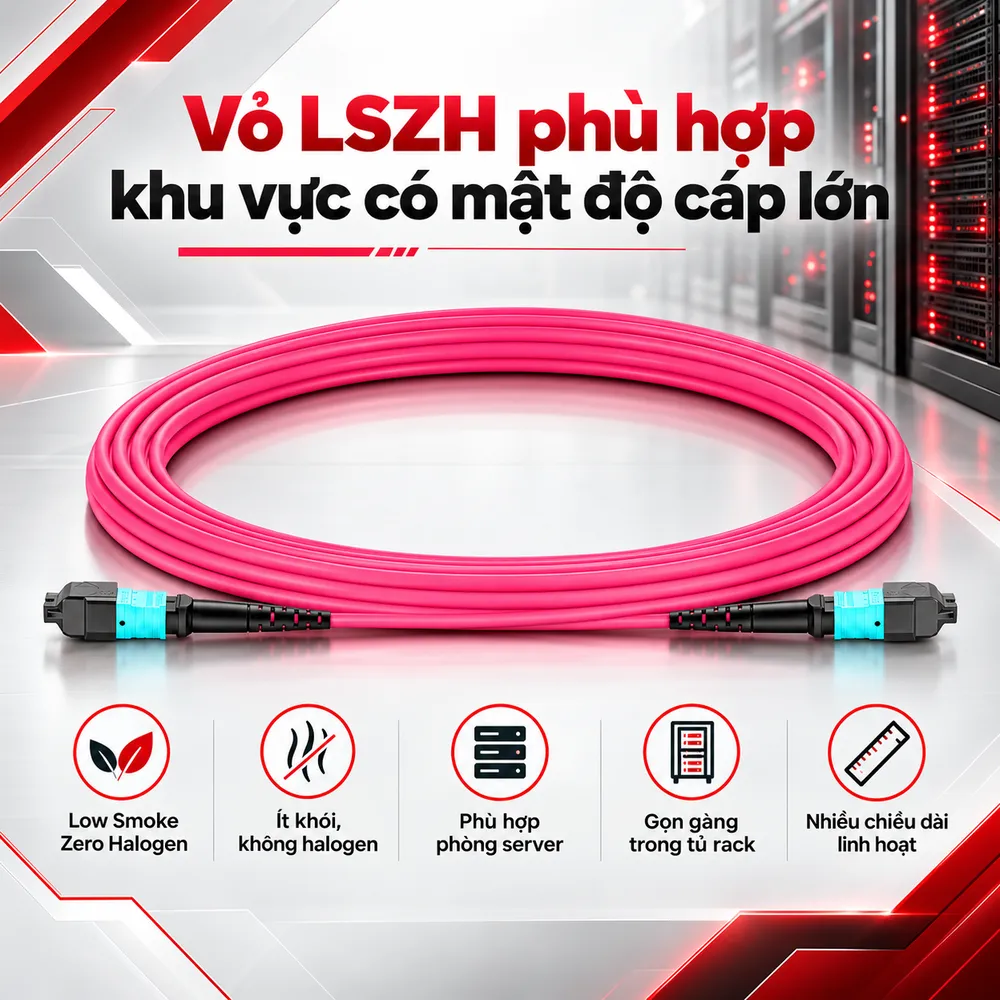

Vỏ LSZH phù hợp khu vực có mật độ cáp lớn

Lớp vỏ của dây được làm từ vật liệu LSZH, viết tắt của Low Smoke Zero Halogen. Trong điều kiện thử nghiệm phù hợp, vật liệu này được thiết kế để phát sinh ít khói và không tạo khí halogen như một số loại vỏ cáp thông thường. Đặc tính này phù hợp phòng server, trung tâm dữ liệu và khu vực có mật độ cáp cao. Tuy nhiên, LSZH không có nghĩa cáp hoàn toàn không cháy; người dùng vẫn cần tuân thủ quy định phòng cháy và tránh đặt dây gần nguồn nhiệt. Sản phẩm có nhiều chiều dài như 3m, 5m, 10m, 15m, 20m và 30m. Chọn đúng chiều dài giúp giảm phần cáp dư, giữ tủ rack gọn hơn và hạn chế phải cuộn quá nhiều dây trong khu vực quản lý cáp.

Ứng dụng và lưu ý khi chọn dây OM4 MTP-MTP 12 sợi Female

Dây OM4 MTP-MTP 12 sợi Female phù hợp backbone trung tâm dữ liệu, cassette MTP/MPO, patch panel mật độ cao, switch core và transceiver quang đa sợi tương thích. Sản phẩm cũng có thể làm tuyến trunk giữa các tủ rack. Trước khi đặt hàng, người dùng cần xác nhận sáu yếu tố chính: chuẩn sợi OM4 50/125µm, số lượng 12 sợi, đầu MTP Female ở hai phía, kiểu đánh bóng UPC, polarity và chiều dài. Polarity đặc biệt quan trọng vì lựa chọn sai có thể khiến thứ tự Tx/Rx hoặc các lane quang không khớp với thiết bị. Nếu dây được dùng cho 40G, 100G hoặc các chuẩn tốc độ khác, cần kiểm tra loại transceiver và sơ đồ sợi của chuẩn đó thay vì chỉ dựa vào số lượng 12 sợi. Một số ứng dụng không sử dụng toàn bộ 12 sợi trong connector. Dây nhảy quang OM4 MTP-MTP 12 sợi Female giúp tăng mật độ kết nối, rút ngắn thời gian triển khai và quản lý cáp gọn hơn. Cấu trúc OM4 50/125µm, 12 sợi, MTP Female hai đầu, UPC và vỏ LSZH phù hợp các tuyến backbone cần khả năng mở rộng. Liên hệ Hulatech để được tư vấn dây OM4 MTP-MTP 12 sợi Female, polarity, chiều dài và cấu hình phù hợp với cassette, patch panel, transceiver của từng hệ thống.
