Hướng dẫn chọn mua cáp quang 4FO, 8FO, 12FO và 24FO cho dự án mạng

Khi triển khai hạ tầng mạng, việc lựa chọn đúng dung lượng cáp quang (số lượng sợi/core – ký hiệu là FO) quyết định trực tiếp đến khả năng truyền tải dữ liệu hiện tại và chi phí bảo trì, nâng cấp trong tương lai. Bài viết này phân tích thông số kỹ thuật và tính ứng dụng của các dòng cáp quang phổ biến: 4FO, 8FO, 12FO và 24FO, giúp các đơn vị thi công và chủ đầu tư đưa ra quyết định mua vật tư chính xác.

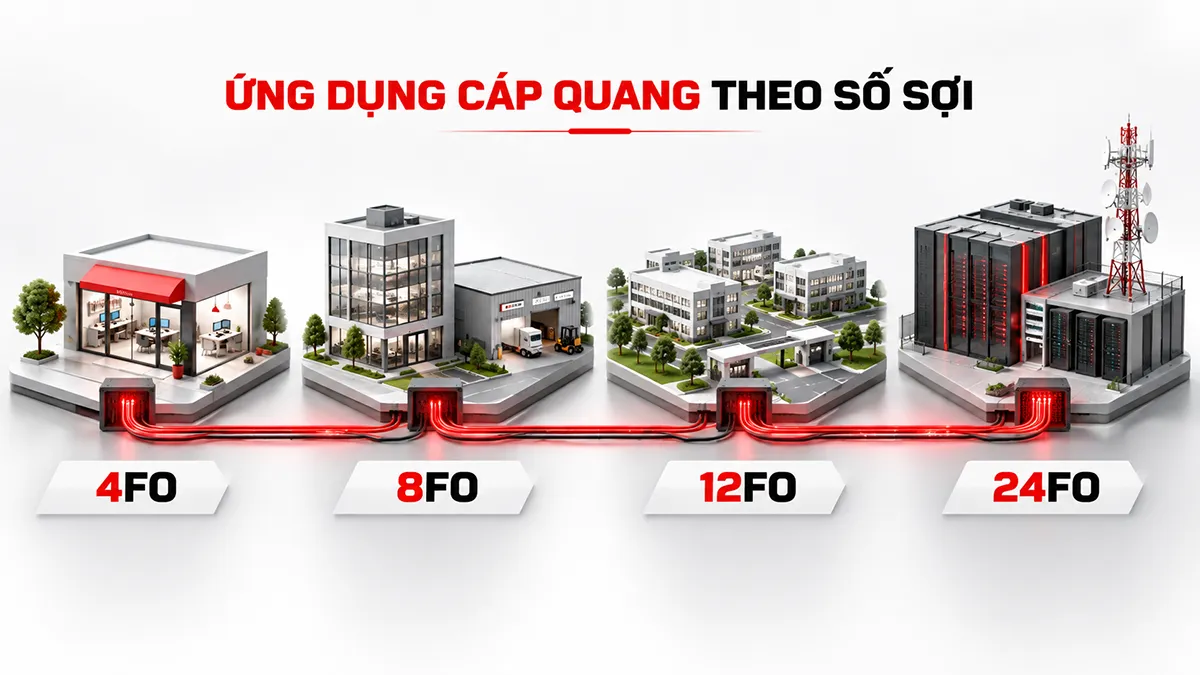

Phân tích đặc tính và ứng dụng theo số sợi quang

Quy tắc cơ bản trong truyền tải quang là một kết nối tiêu chuẩn cần 2 sợi (1 sợi truyền tín hiệu – TX, 1 sợi nhận tín hiệu – RX). Số lượng FO càng lớn, cáp càng cung cấp nhiều luồng kết nối độc lập.

Cáp quang 4FO (4 sợi)

Đây là cấu hình cơ bản, cung cấp tối đa 2 đường truyền vật lý độc lập.

• Đặc điểm: Chi phí vật tư thấp, tiết diện cáp nhỏ, dễ dàng thao tác kéo luồn trong các không gian hẹp.

• Ứng dụng thực tế: Phù hợp để kết nối mạng LAN giữa 2 tòa nhà gần nhau, triển khai hệ thống camera IP quy mô nhỏ, hoặc làm đường link dự phòng point-to-point (điểm – điểm).

• Khuyến nghị: Chỉ định sử dụng 4FO khi hệ thống đã được xác định rõ không có nhu cầu bổ sung thiết bị đầu cuối trong trung và dài hạn.

Cáp quang 8FO (8 sợi)

Mức dung lượng tầm trung, cung cấp 4 đường truyền vật lý.

• Đặc điểm: Cân bằng tốt giữa chi phí và độ dự phòng. Đảm bảo hệ thống vẫn có thể vận hành liên tục nếu phát sinh sự cố suy hao hoặc đứt gãy 1-2 sợi trong quá trình thi công kéo cáp.

• Ứng dụng thực tế: Làm trục xương sống (backbone) cho mạng LAN doanh nghiệp, kết nối các tủ Rack giữa các tầng trong tòa nhà, hoặc hệ thống camera công nghiệp giám sát diện rộng.

• Khuyến nghị: Đây là phương án tiêu chuẩn cho phần lớn các dự án vừa và nhỏ nhờ tính linh hoạt cao trong khâu vận hành và bảo trì.

Cáp quang 12FO (12 sợi)

Cung cấp tối đa 6 đường truyền độc lập, đáp ứng các hạ tầng mật độ cao.

• Đặc điểm: Thiết kế chủ yếu theo cấu trúc ống lỏng (loose tube), cho phép nhóm các sợi quang để tối ưu không gian quản lý và thao tác hàn nối tại khay ODF.

• Ứng dụng thực tế: Triển khai hạ tầng mạng nội bộ khu công nghiệp, kết nối trạm biến áp, campus đại học hoặc trung tâm dữ liệu quy mô nhỏ.

• Khuyến nghị: Phù hợp khi cần phân bổ tín hiệu quang về nhiều node mạng khác nhau hoặc yêu cầu chạy độc lập nhiều dịch vụ (Data, Voice, CCTV, BMS) trên cùng một tuyến cáp.

Cáp quang 24FO (24 sợi)

Cáp dung lượng lớn, cung cấp tới 12 đường kết nối.

• Đặc điểm: Chi phí đầu tư ban đầu cao nhưng lại tối ưu về chi phí tính trên mỗi sợi quang (cost per core). Đòi hỏi kỹ thuật hàn nối có chuyên môn và thiết bị tủ/hộp ODF dung lượng tương thích.

• Ứng dụng thực tế: Làm trục cáp chính cho các nhà cung cấp dịch vụ (ISP), mạng viễn thông đô thị hoặc các Data Center tiêu chuẩn.

• Khuyến nghị: Phù hợp cho các dự án hạ tầng lõi có yêu cầu băng thông lớn và có sẵn lộ trình mở rộng liên tục.

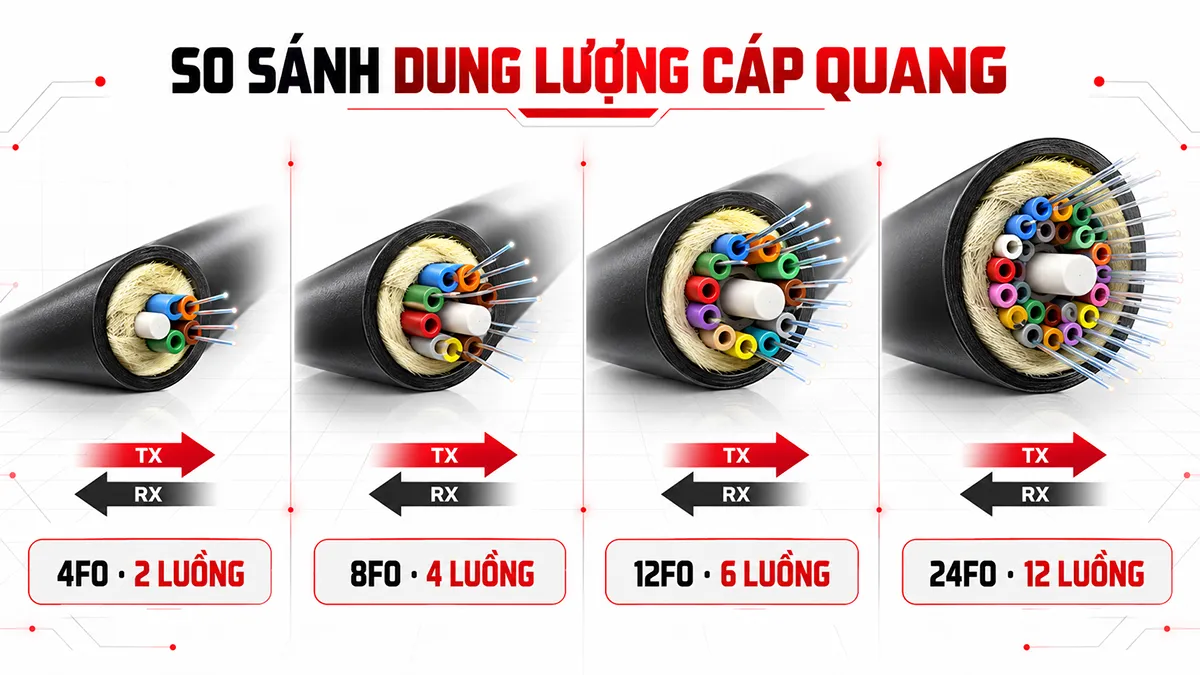

Bảng so sánh thông số kỹ thuật

Thông số	4FO	8FO	12FO	24FO
Số kết nối tối đa (TX/RX)	2 luồng	4 luồng	6 luồng	12 luồng
Khả năng dự phòng	Thấp	Trung bình	Khá cao	Cao
Mức đầu tư vật tư	Thấp	Vừa phải	Khá cao	Cao
Hạ tầng đề xuất	Văn phòng nhỏ, Cửa hàng	Tòa nhà, Nhà máy vừa	Khu Công nghiệp, Campus	Data Center, ISP

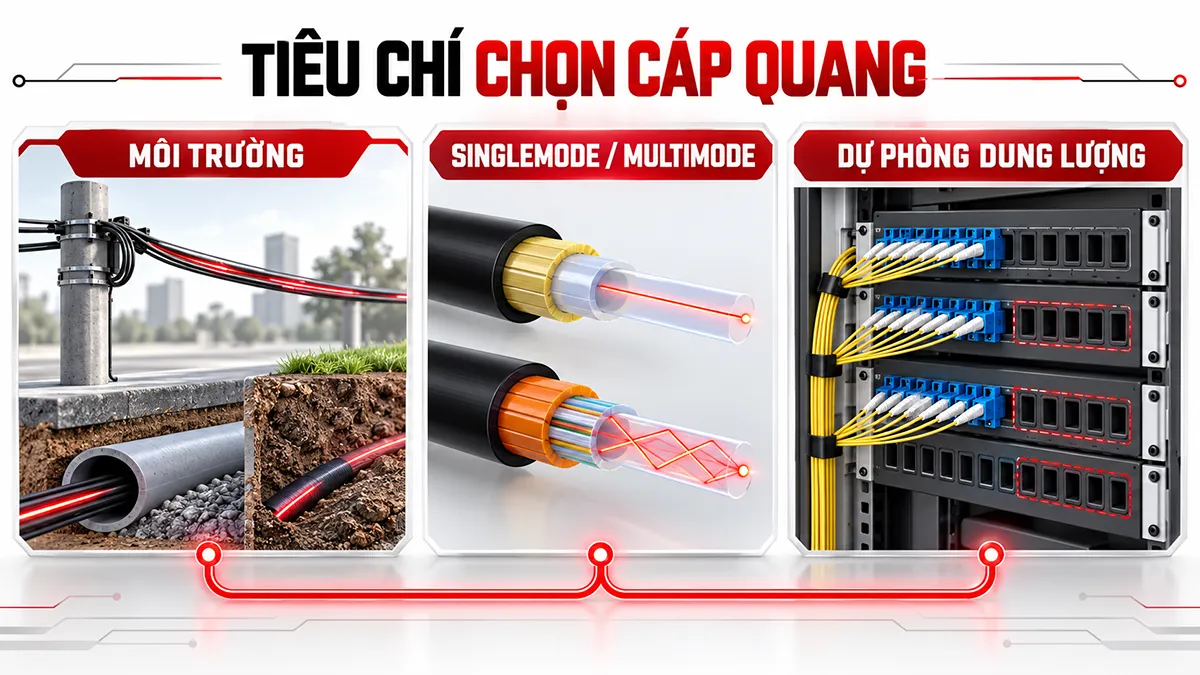

Các tiêu chí kỹ thuật quyết định mã sản phẩm

Sau khi xác định số sợi FO, việc chốt mã sản phẩm yêu cầu căn cứ vào 2 thông số kỹ thuật dựa trên điều kiện thực địa:

Môi trường thi công:

• Cáp treo (Hình số 8): Tích hợp dây thép cường lực đi kèm, chuyên dụng cho việc thi công kéo móc trên hệ thống cột điện.

• Cáp luồn cống: Cấu tạo lớp vỏ nhựa HDPE bọc thêm lớp băng thép chống gặm nhấm, ứng dụng cho việc kéo luồn trong hệ thống ống nhựa xoắn ngầm.

• Cáp chôn trực tiếp: Được trang bị nhiều lớp bảo vệ vật lý chịu lực nén cao, dùng cho môi trường chôn lấp khắc nghiệt.

Tiêu chuẩn truyền tải (Singlemode và Multimode):

• Cáp quang Singlemode (SM): Đáp ứng khoảng cách truyền dẫn xa (có thể lên tới hàng chục km) với băng thông lớn. Đây là chuẩn cáp phổ biến nhất cho các dự án dân dụng và công nghiệp hiện nay.

• Cáp quang Multimode (MM – OM2/OM3/OM4): Khoảng cách truyền dẫn bị giới hạn (thường dưới 500m) nhưng hỗ trợ tốc độ cực cao (10G, 40G, 100G). Ứng dụng chủ yếu trong không gian phòng Server và Data Center.

Quy tắc dự phòng trong thi công (Rule of Thumb):

Thông thường, chi phí nhân công và máy móc để kéo cáp sẽ tốn kém hơn giá trị của bản thân sợi cáp. Một nguyên tắc thường được áp dụng trong thiết kế hạ tầng là: Tính toán tổng số sợi cần thiết ở hiện tại và dự phòng thêm 50% – 100% dung lượng. (Ví dụ: Nếu hệ thống yêu cầu 4 sợi để vận hành, các nhà thầu thường cân nhắc phương án triển khai cáp 8FO).

Tư vấn kỹ thuật và báo giá dự án cùng Hulatech Thịnh Phát

Việc cấu hình sai loại cáp quang, sai môi trường hoặc không khớp với thiết bị đầu cuối sẽ ảnh hưởng trực tiếp đến hiệu suất truyền tải của toàn hệ thống. Để lên phương án vật tư đồng bộ, các thông số sợi cáp cần được đối chiếu chính xác với thiết bị mạng (Switch, Module quang SFP) và bản vẽ mặt bằng thực tế.

Đội ngũ kỹ thuật tại Hulatech Thịnh Phát hỗ trợ đối tác bóc tách khối lượng và cung cấp các giải pháp vật tư viễn thông bám sát yêu cầu kỹ thuật của dự án. Phương án đề xuất luôn tuân thủ thông số từ tài liệu kỹ thuật (datasheet) chính hãng, đảm bảo khả năng tương thích và tính ổn định trong vận hành.

Để nhận bảng dự toán chi tiết bao gồm cáp quang, hộp phối quang (ODF), dây nhảy quang và các phụ kiện đi kèm, vui lòng cung cấp thông tin khoảng cách tuyến cáp và môi trường thi công cho bộ phận hỗ trợ của Hulatech Thịnh Phát.
