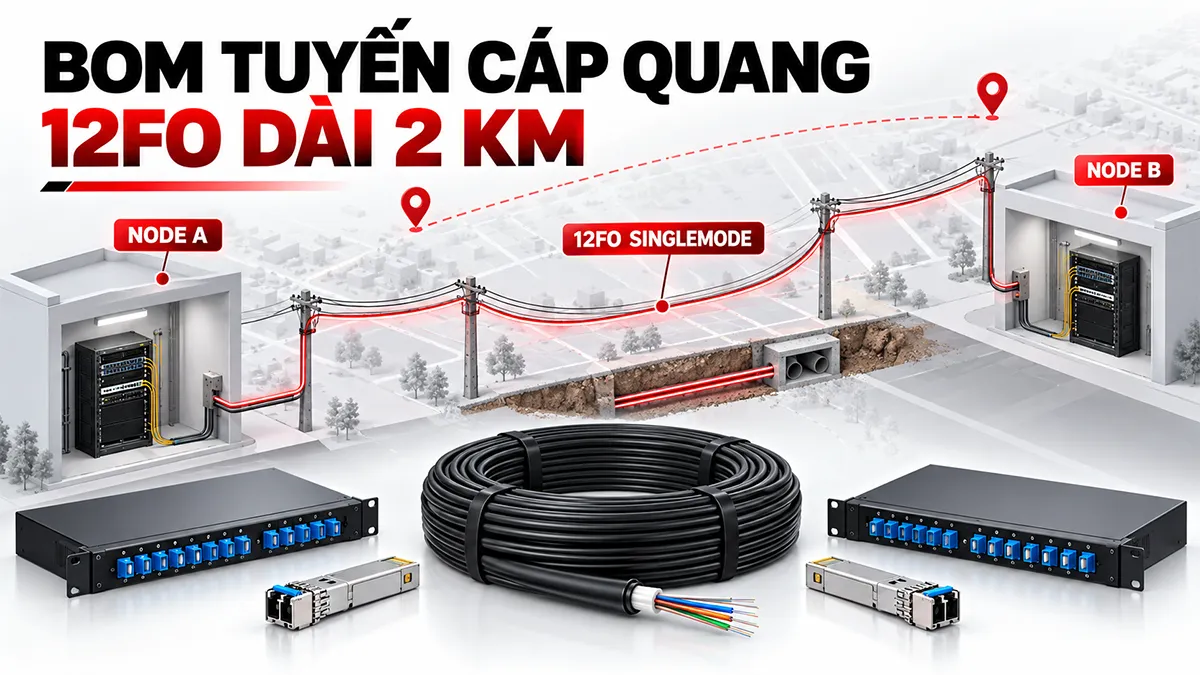

Bảng dự toán vật tư (BOM) tuyến cáp quang 12FO khoảng cách 2km

Để triển khai một tuyến cáp quang 12FO (12 sợi) với khoảng cách vật lý 2km (2000 mét) kết nối giữa hai Node mạng, danh mục vật tư yêu cầu tính đồng bộ cao từ tuyến cáp truyền dẫn (Singlemode) đến thiết bị đầu cuối (ODF, SFP Module). Việc bóc tách khối lượng chính xác giúp kiểm soát độ suy hao quang học (Optical Loss) và tối ưu chi phí đầu tư hạ tầng.

Bảng bóc tách khối lượng vật tư (BOM) tiêu chuẩn

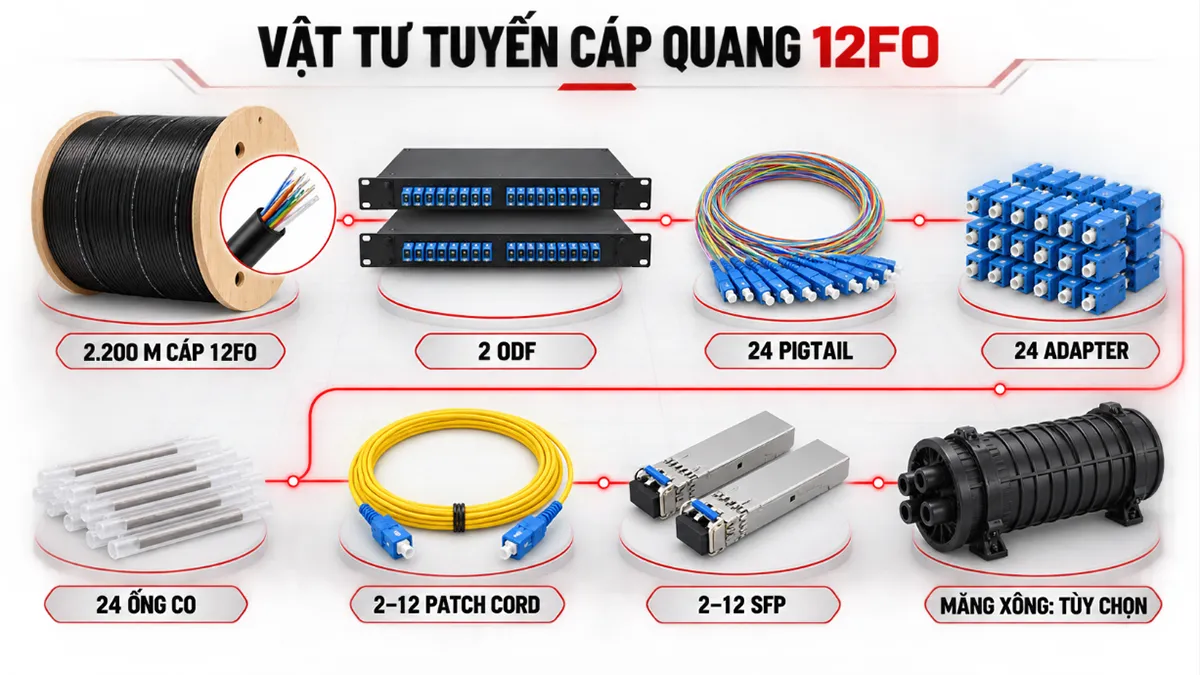

Dưới đây là danh mục vật tư cốt lõi phục vụ thi công kéo mới và hàn nối hoàn chỉnh tuyến cáp quang 12FO cho 2 điểm kết nối đầu – cuối (Point-to-Point):

Kỹ thuật tính toán và lựa chọn thông số lõi

Một bản BOM kỹ thuật không chỉ liệt kê số lượng mà cần có căn cứ thông số thực tế để tránh phát sinh khi ra công trường.

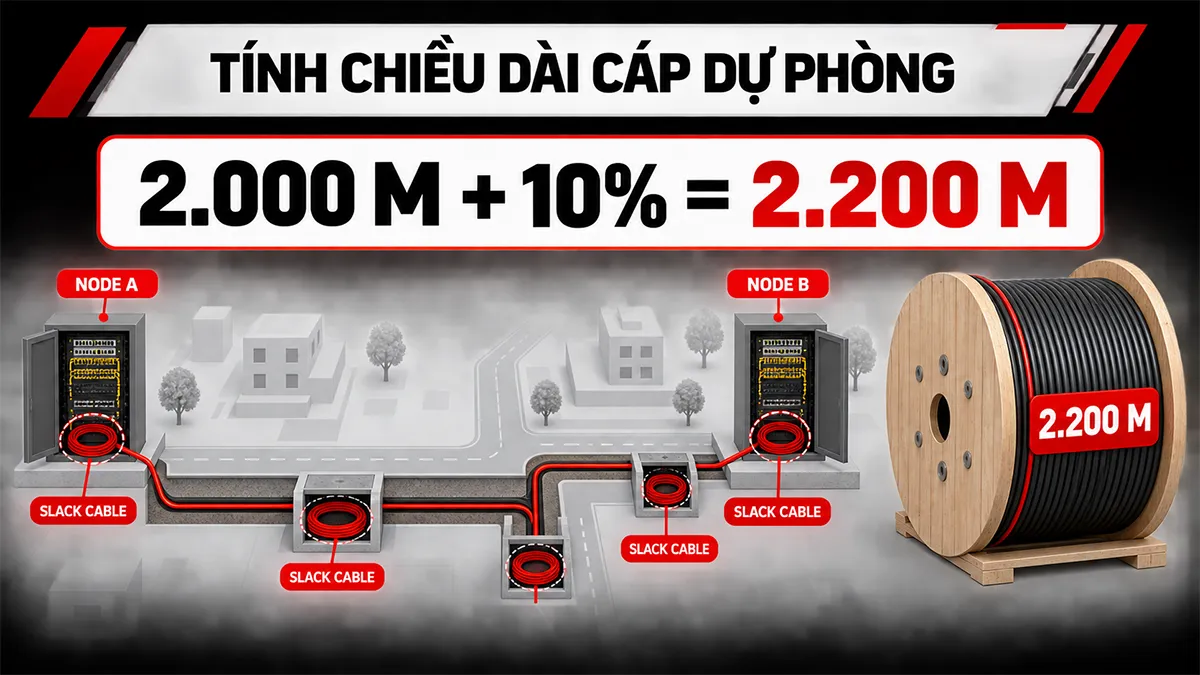

Tính toán chiều dài cáp dự phòng (Slack Cable):

Khoảng cách đo đạc vật lý là 2000m, nhưng bạn bắt buộc phải xuất kho tối thiểu 2200m cáp (Dự phòng 10%). Khối lượng này bù đắp cho:

• Độ võng của cáp giữa các cột điện (nếu chạy cáp treo).

• Chiều dài luồn qua các hố ga/bể cáp (nếu chạy cáp cống).

• Cuộn dự trữ khoảng 15m – 20m cáp tại mỗi đầu tủ Rack và các điểm rẽ nhánh để phục vụ thao tác hàn nối ban đầu và bảo trì sau này.

• Lưu ý: Cáp quang thường được đóng rulo gỗ nguyên cuộn 2000m, 3000m hoặc 4000m. Hãy yêu cầu xuất nguyên một cuộn >2200m để chạy xuyên suốt, tránh phải dùng măng xông nối giữa tuyến gây suy hao tín hiệu.

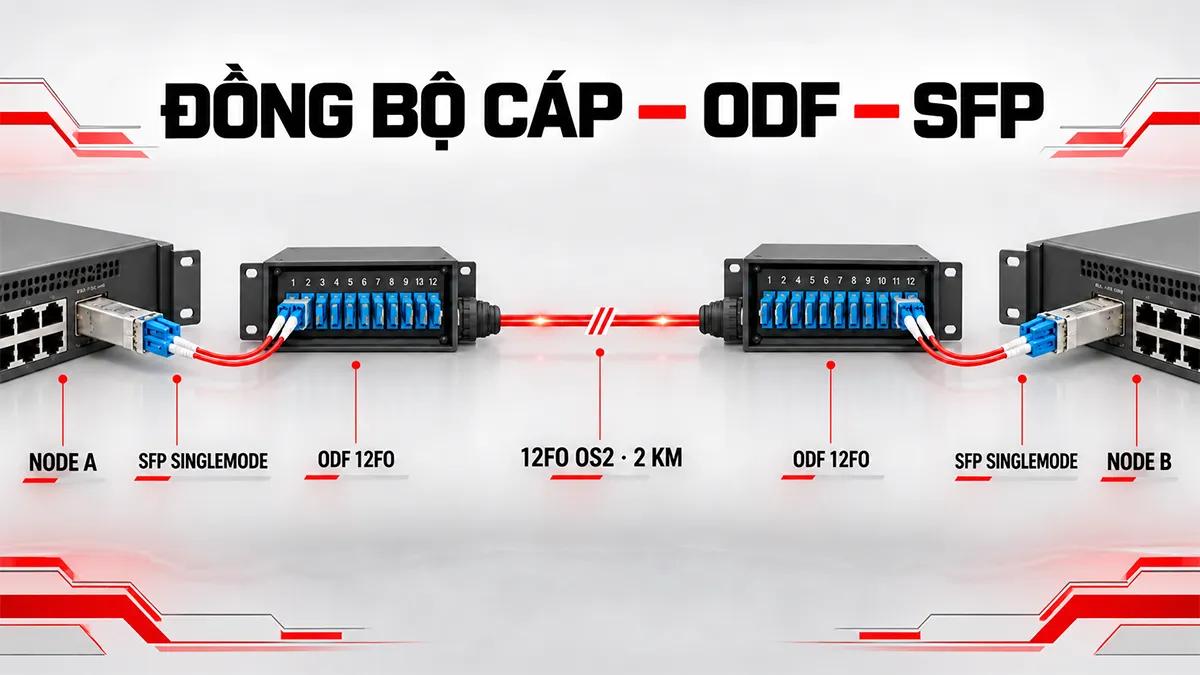

Đồng bộ chuẩn giao tiếp quang:

Cáp chạy khoảng cách 2km bắt buộc dùng công nghệ Singlemode. Tại điểm đầu cuối, nếu thiết bị Switch dùng khe cắm chuẩn LC, toàn bộ hệ thống gồm Module SFP, dây nhảy (Patch cord), Adapter trên mặt ODF và dây hàn (Pigtail) đều phải khớp chuẩn kết nối (Ví dụ: LC/UPC). Việc dùng sai chuẩn (nhầm sang đầu vuông SC) sẽ khiến thiết bị không cắm vừa, làm đình trệ tiến độ.

Lựa chọn thông số Module SFP:

Khoảng cách 2km nằm ngoài khả năng của Module Multimode. Bạn phải chỉ định SFP Singlemode. Các hãng sản xuất thường cung cấp SFP Singlemode ở các dải khoảng cách tiêu chuẩn: 10km, 20km, 40km. Một cặp SFP 10km hoặc 20km là thông số kỹ thuật tối ưu và tiết kiệm chi phí nhất cho tuyến cáp này.

Tư vấn dự toán và cấp vật tư dự án tại Hulatech Thịnh Phát

Việc cung cấp vật tư tuyến cáp quang yêu cầu các thành phần (cáp, ODF, SFP) phải vượt qua bài kiểm tra đo suy hao quang (Optical Time Domain Reflectometer – OTDR) sau khi thi công. Sự không đồng bộ về chất lượng lõi quang hoặc cáp không đạt chuẩn chịu lực sẽ dẫn đến đứt gãy ngầm khi đưa vào khai thác.

Đội ngũ kỹ thuật tại Hulatech Thịnh Phát hỗ trợ đối tác bóc tách khối lượng và thiết kế giải pháp vật tư cáp quang tuân thủ nghiêm ngặt bảng thông số (datasheet) từ nhà sản xuất. Chúng tôi cung cấp các rulo cáp chiều dài tùy chọn, đảm bảo tính liền mạch cho đường truyền, kèm theo đầy đủ thiết bị ODF, Module SFP tương thích với các thiết bị mạng hiện có của hệ thống.

Để nhận bảng dự toán vật tư chính xác kèm thông số kỹ thuật chi tiết cho tuyến cáp quang 12FO của dự án, vui lòng cung cấp phương án thi công (treo cột hoặc luồn cống ngầm) cho bộ phận hỗ trợ kỹ thuật của Hulatech Thịnh Phát.
