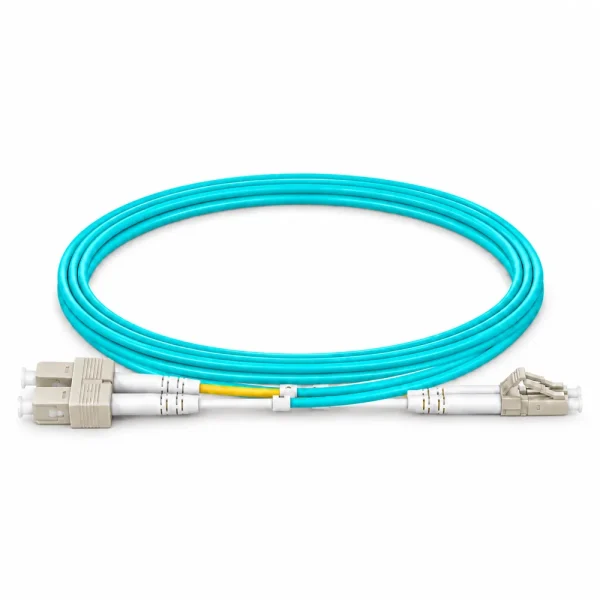

Dây nhảy quang OM3 SC LC UPC Duplex

Dây nhảy quang OM3 SC LC UPC Duplex là patch cord Multimode sử dụng sợi 50/125µm để kết nối thiết bị có giao diện SC và LC. Một đầu SC/UPC dễ thao tác, đầu còn lại LC/UPC nhỏ gọn, phù hợp switch quang, module SFP/SFP+, ODF và patch panel. Cấu trúc Duplex gồm hai sợi giúp tổ chức đường truyền và nhận, phù hợp mạng LAN, phòng server và trung tâm dữ liệu. Chuẩn OM3 đáp ứng tốt Ethernet tốc độ cao khi tuyến và thiết bị tương thích.

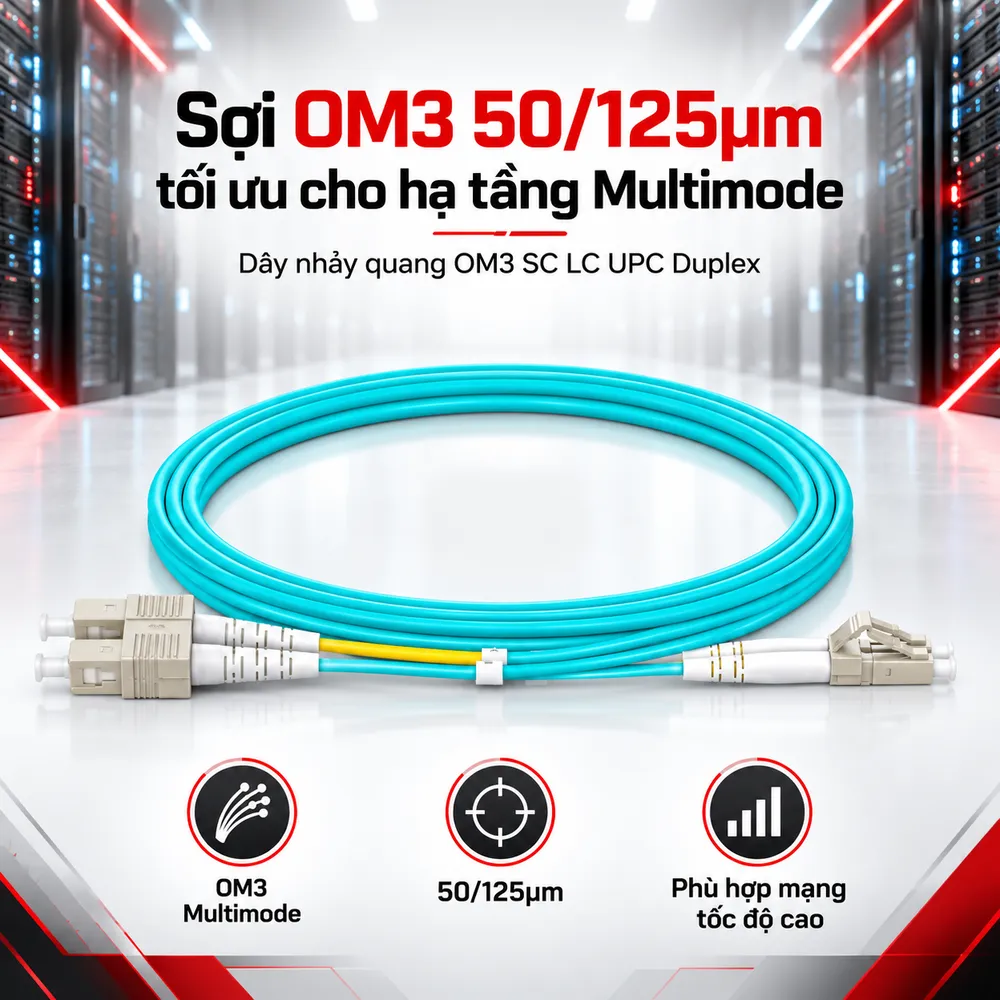

Sợi OM3 50/125µm tối ưu cho hạ tầng Multimode

OM3 là chuẩn sợi quang Multimode có lõi 50µm và lớp phản xạ 125µm. Loại sợi này được tối ưu cho nguồn laser VCSEL ở bước sóng 850nm, thường dùng trong mạng nội bộ, phòng máy và trung tâm dữ liệu cần băng thông cao trên khoảng cách vừa phải. Theo thông số kỹ thuật của Corning đối với sợi OM3 50/125µm, chuẩn này có thể hỗ trợ 10 Gigabit Ethernet đến 300m trong điều kiện tuyến phù hợp. Hiệu năng thực tế vẫn phụ thuộc module quang, adapter, số điểm nối, chất lượng đầu connector và tổng chiều dài của tuyến. Khi lựa chọn Dây nhảy quang, người dùng nên đồng bộ chuẩn OM3 trên toàn hệ thống. Dùng lẫn OM3 với Singlemode hoặc loại Multimode khác mà không kiểm tra thiết kế có thể khiến tuyến không đạt hiệu năng mong muốn.

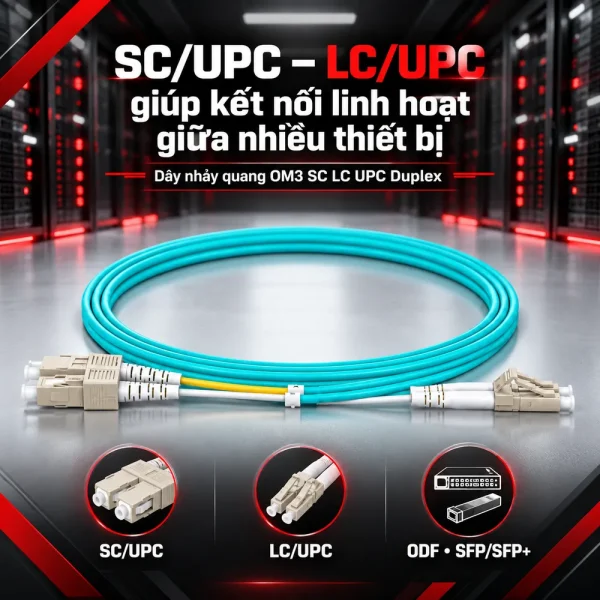

SC/UPC – LC/UPC giúp kết nối linh hoạt giữa nhiều thiết bị

Sản phẩm sử dụng hai đầu connector khác nhau. SC/UPC có kích thước lớn, dễ cắm rút và thường gặp trên ODF hoặc adapter. LC/UPC nhỏ gọn hơn, phù hợp switch, module SFP/SFP+ và patch panel mật độ cổng cao. Cấu hình SC–LC giúp kết nối trực tiếp hai thiết bị dùng chuẩn giao diện khác nhau mà không cần thêm dây chuyển đổi trung gian. Đây là lựa chọn hữu ích khi ODF sử dụng cổng SC nhưng thiết bị chủ động lại sử dụng LC. Kiểu đánh bóng UPC tạo bề mặt ferrule tiếp xúc chính xác, hỗ trợ giảm suy hao tại điểm ghép nối. Người dùng cần dùng đúng adapter tương thích và không nên ghép UPC với APC vì hình dạng mặt tiếp xúc khác nhau có thể làm tăng suy hao hoặc ảnh hưởng bề mặt ferrule.

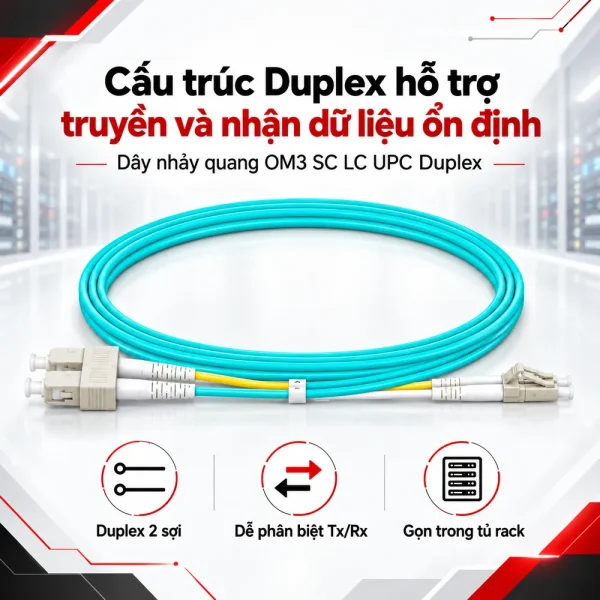

Cấu trúc Duplex hỗ trợ truyền và nhận dữ liệu ổn định

Dây nhảy quang OM3 SC LC UPC Duplex sử dụng hai sợi quang đi song song. Trong nhiều liên kết Ethernet quang, một sợi đảm nhiệm chiều truyền và sợi còn lại đảm nhiệm chiều nhận, nhờ đó thiết bị có thể giao tiếp hai chiều ổn định. Cấu trúc Duplex giúp kỹ thuật viên quản lý cặp Tx/Rx thuận tiện hơn so với dùng hai dây Simplex rời. Khi đi qua patch panel hoặc ODF, hai sợi vẫn được giữ theo cặp, giảm nguy cơ cắm nhầm tuyến và hỗ trợ bảo trì nhanh hơn. Khi lắp đặt, cần kiểm tra cực tính giữa hai đầu. Nếu tuyến có nhiều adapter hoặc điểm chuyển tiếp, kỹ thuật viên nên xác nhận sơ đồ A-B trước khi vận hành. Bố trí cáp qua thanh quản lý cũng giúp hạn chế dây chồng chéo trong tủ rack.

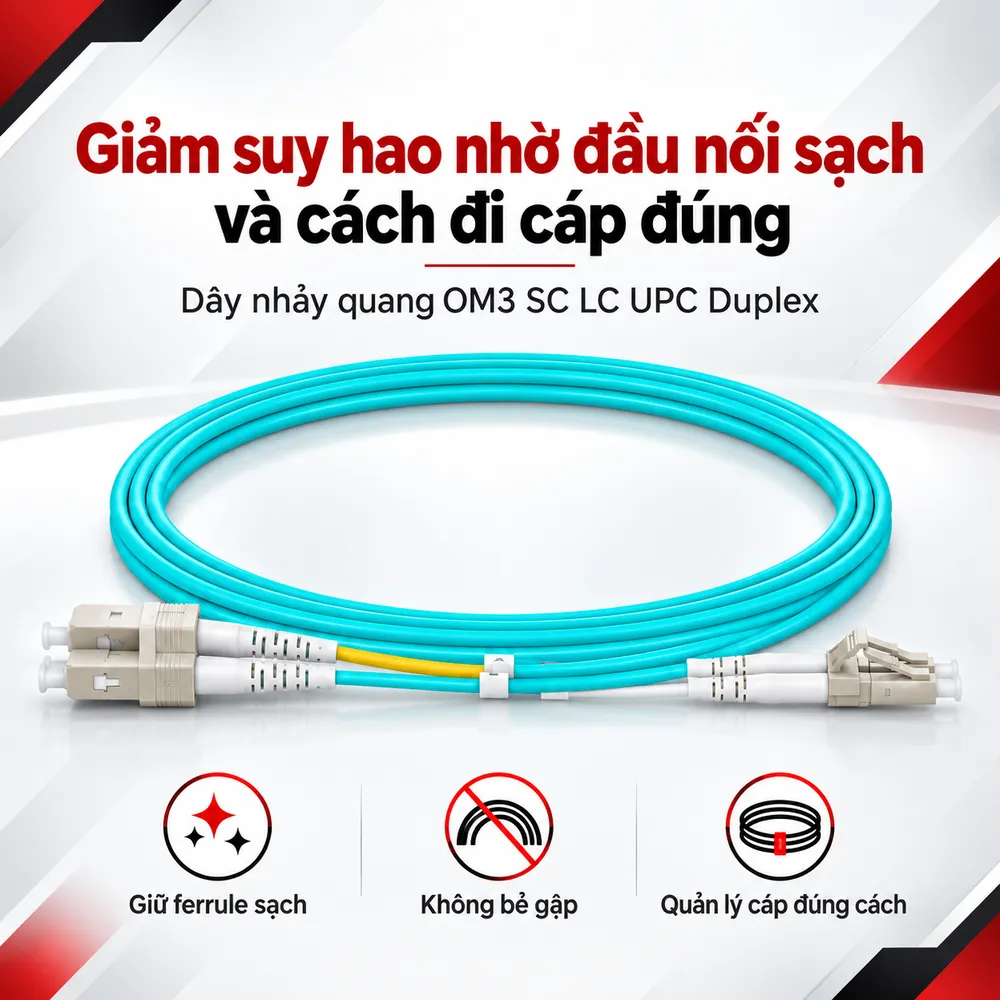

Giảm suy hao nhờ đầu nối sạch và cách đi cáp đúng

Khả năng truyền dẫn của một patch cord quang không chỉ phụ thuộc vào chuẩn sợi mà còn chịu ảnh hưởng lớn từ chất lượng đầu nối và cách thi công. Bụi nhỏ trên ferrule có thể làm tăng suy hao hoặc khiến kết nối không ổn định. Khi lắp đặt, nắp chống bụi chỉ nên tháo ngay trước khi cắm. Không nên chạm tay trực tiếp vào đầu ferrule và nên vệ sinh connector bằng dụng cụ chuyên dụng nếu đầu nối đã để ngoài môi trường. Cáp cũng cần được dẫn theo đường cong tự nhiên, tránh bẻ gập, kéo căng hoặc siết dây rút quá chặt. Nếu có phần dây thừa, nên cuộn theo vòng lớn trong khu vực quản lý cáp thay vì gấp lại thành góc nhỏ. Với hệ thống quan trọng, kỹ thuật viên có thể đo công suất quang hoặc suy hao sau khi hoàn thiện. Việc kiểm tra giúp phát hiện sớm điểm nối bẩn, connector lỏng hoặc vấn đề phát sinh trong quá trình thi công.

Ứng dụng của dây OM3 SC LC UPC Duplex

Dây OM3 SC LC UPC Duplex phù hợp mạng LAN doanh nghiệp, trung tâm dữ liệu, phòng server, switch quang, ODF và patch panel sử dụng giao diện SC hoặc LC Multimode. Cấu hình hai đầu khác nhau đặc biệt hữu ích khi cần kết nối trực tiếp ODF SC với switch hoặc module LC. Trước khi mua, người dùng cần xác nhận chuẩn sợi OM3, cấu trúc Duplex, kiểu đầu SC/UPC – LC/UPC, chiều dài dây và loại vỏ phù hợp với môi trường lắp đặt. Nếu hệ thống dùng module BiDi một sợi hoặc cổng Singlemode, cần lựa chọn loại patch cord khác tương ứng. Khi chọn chiều dài, nên ưu tiên dây đủ đi theo tuyến quản lý cáp nhưng không quá dài. Cách này giúp tủ rack gọn hơn, theo dõi cổng và giảm nguy cơ dây mắc vào thiết bị khi bảo trì. Dây nhảy quang OM3 SC LC UPC Duplex kết hợp sợi Multimode 50/125µm, đầu SC/UPC – LC/UPC và cấu trúc hai sợi để tạo giải pháp kết nối linh hoạt, gọn và phù hợp hạ tầng mạng tốc độ cao. Liên hệ Hulatech để được tư vấn dây OM3 SC LC UPC Duplex, lựa chọn chiều dài và phụ kiện quang phù hợp với ODF, switch, module quang và cấu hình mạng của từng hệ thống.
