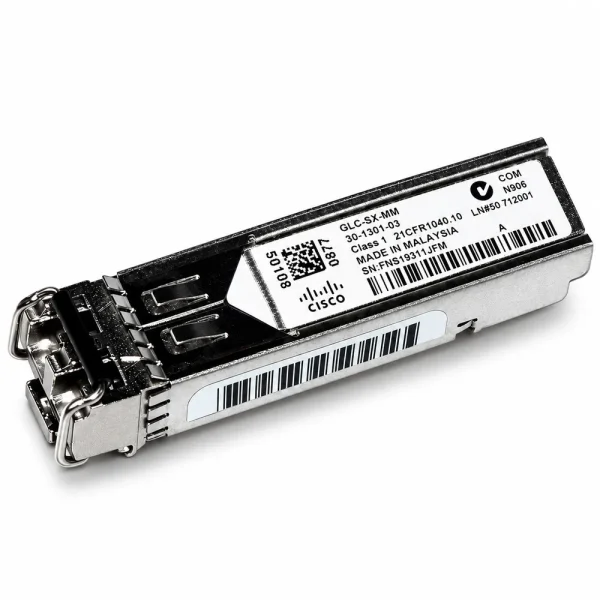

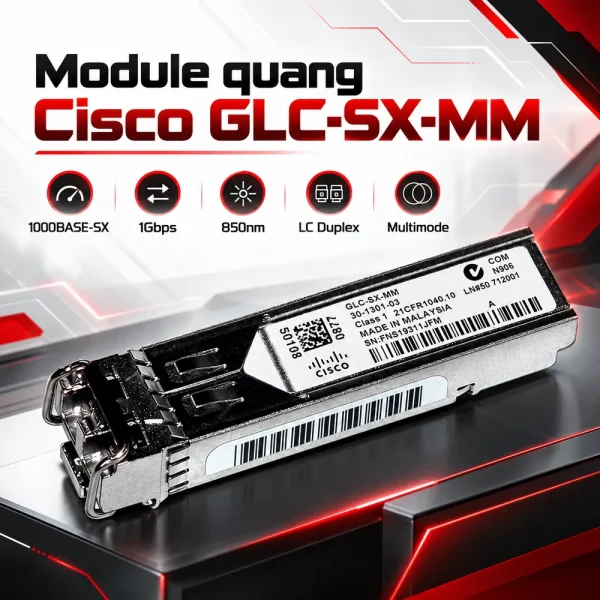

Module quang SFP Cisco GLC-SX-MM

Module quang Cisco GLC-SX-MM là bộ thu phát SFP chuẩn 1000BASE-SX, cung cấp kết nối Gigabit Ethernet 1Gbps qua cáp quang Multimode. Thiết bị sử dụng bước sóng 850nm, đầu LC Duplex và hỗ trợ cắm nóng trên switch tương thích. Khoảng cách truyền dẫn phụ thuộc loại sợi và băng thông modal, phổ biến từ 220m đến 550m; Cisco cũng liệt kê mức 1km với loại Multimode có băng thông cao phù hợp.

Nhận diện đúng GLC-SX-MM trước khi chọn thiết bị

Tên GLC-SX-MM xác định một module Gigabit SX dành cho sợi Multimode, không phải module LX/LH Singlemode hay bộ thu phát đường dài. Vì vậy, các thông tin 1310nm, 1550nm và khoảng cách hàng chục kilomet trên một số trang thương mại không mô tả đúng sản phẩm này. GLC-SX-MM hoạt động với khe SFP 1Gbps được Cisco xác nhận hỗ trợ. Module chuyển đổi tín hiệu giữa giao diện điện của thiết bị chủ và tín hiệu quang trên tuyến cáp. Trong hệ thống có nhiều chuẩn truyền dẫn, việc chọn Module Quang SFP phải căn cứ đồng thời vào tốc độ cổng, loại sợi, bước sóng, khoảng cách và khả năng tương thích. Cùng hình dạng SFP không đồng nghĩa mọi module đều thay thế cho nhau.

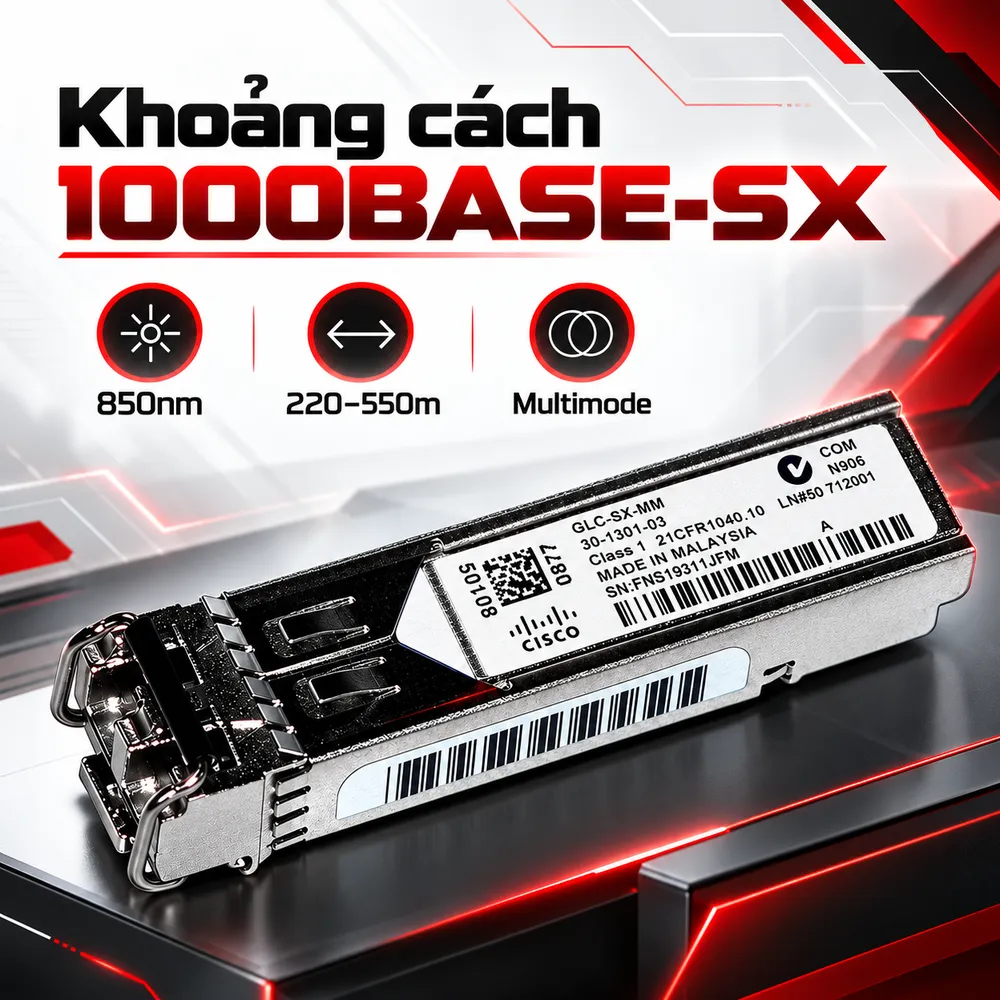

Khoảng cách 1000BASE-SX thay đổi theo cáp Multimode

Đọc đúng thông số 220m, 275m, 500m và 550m

Tài liệu Cisco liệt kê bốn trường hợp thông dụng: sợi 62,5/125µm có băng thông modal 160MHz·km đạt 220m, loại 200MHz·km đạt 275m; sợi 50/125µm đạt 500m ở mức 400MHz·km và 550m ở mức 500MHz·km. Đây là giới hạn theo điều kiện sợi, không phải cam kết đồng nhất cho mọi tuyến Multimode. Một số hướng dẫn Cisco còn nêu khoảng cách 1km với sợi 50µm có băng thông 2000MHz·km. Kiểm tra bảng tương thích thiết bị và loại sợi trước khi áp dụng mức này.

Bước sóng 850nm và ngân sách công suất quang

GLC-SX-MM phát và nhận ánh sáng quanh bước sóng danh định 850nm. Cisco công bố dải công suất phát từ -9,5 đến -3dBm và dải công suất nhận từ -17 đến 0dBm trong cơ sở dữ liệu quang. Khi nghiệm thu, tổng suy hao từ cáp, dây nhảy, đầu nối và mối hàn phải nằm trong ngân sách cho phép. Tuyến có chiều dài ngắn nhưng đầu nối bẩn vẫn có thể xuất hiện lỗi. Vì vậy, không nên đánh giá chất lượng liên kết chỉ dựa vào việc đèn Link sáng.

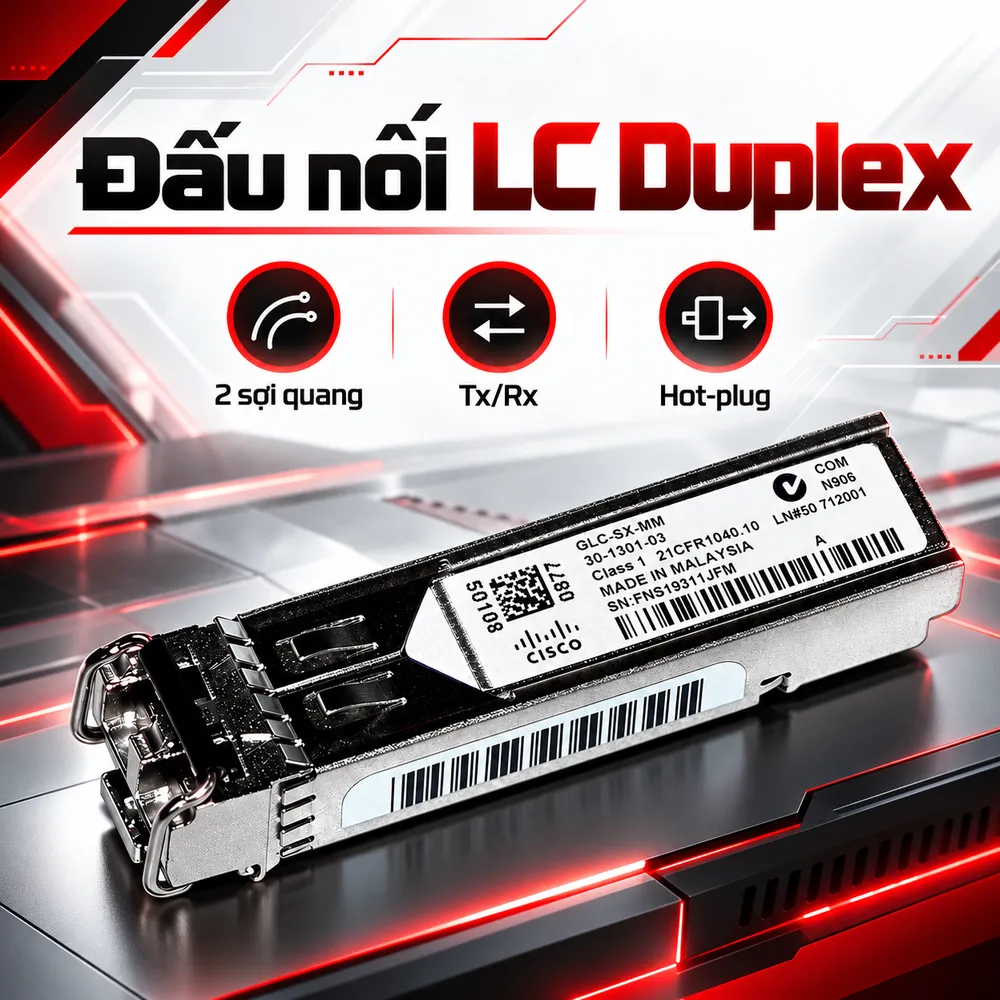

Đấu nối LC Duplex và quản lý vận hành

GLC-SX-MM có hai cổng LC quang, tương ứng đường phát Tx và đường nhận Rx. Một liên kết cần hai sợi Multimode: Tx bên thứ nhất nối sang Rx bên thứ hai, còn sợi kia nối theo chiều ngược lại. Module này không phải BiDi một sợi; sử dụng cáp hoặc module đối ứng sai loại có thể khiến đường truyền không hoạt động. Dây nhảy cần phù hợp chuẩn Multimode và đầu nối LC/UPC. Trước khi cắm, kỹ thuật viên nên kiểm tra connector, vệ sinh bề mặt tiếp xúc và bố trí bán kính uốn hợp lý. Không nhìn trực tiếp vào đầu phát quang đang hoạt động, kể cả khi tín hiệu không quan sát được bằng mắt thường. Module hỗ trợ thao tác cắm nóng theo thiết kế SFP; quá trình thay thế vẫn phải tuân thủ tài liệu phần cứng của switch. Cisco ghi nhiệt độ hoạt động thương mại từ 0 đến 70°C, công suất tiêu thụ tối đa khoảng 1W và kích thước 8,5 × 13,4 × 56,5mm. Một khác biệt quan trọng là GLC-SX-MM không hỗ trợ giám sát quang DOM theo tài liệu Cisco. Nếu cần đọc công suất quang và nhiệt độ từ thiết bị chủ, nên xem xét mã GLC-SX-MMD cùng danh sách tương thích, không mặc định cả hai phiên bản có tính năng giống nhau.

Ứng dụng thực tế và giới hạn băng thông

Trong tòa nhà văn phòng, Cisco GLC-SX-MM có thể tạo uplink giữa switch tầng và switch phân phối qua tuyến Multimode sẵn có. Với trường học hoặc nhà xưởng, module kết nối các tủ mạng cách nhau trong phạm vi cáp cho phép, giúp giảm nhu cầu bổ sung điểm chuyển tiếp chỉ để kéo dài cự ly. Ở hệ thống camera IP, liên kết 1Gbps có thể truyền dữ liệu từ switch tập trung về đầu ghi hoặc máy chủ quản lý. Số lượng camera phù hợp phải tính theo bitrate từng luồng, chuẩn nén, lưu lượng đồng thời và phần băng thông dự phòng; không có con số cố định áp dụng cho mọi dự án. Nếu công trình sử dụng Singlemode hoặc cần truyền nhiều kilomet, phải xem xét module LX/LH tương ứng. Nếu tổng lưu lượng vượt Gigabit, phương án nâng cấp cần xét cả cổng switch và đường truyền, không chỉ thay bộ thu phát quang.

Kiểm tra trước khi mua và nghiệm thu tại công trình

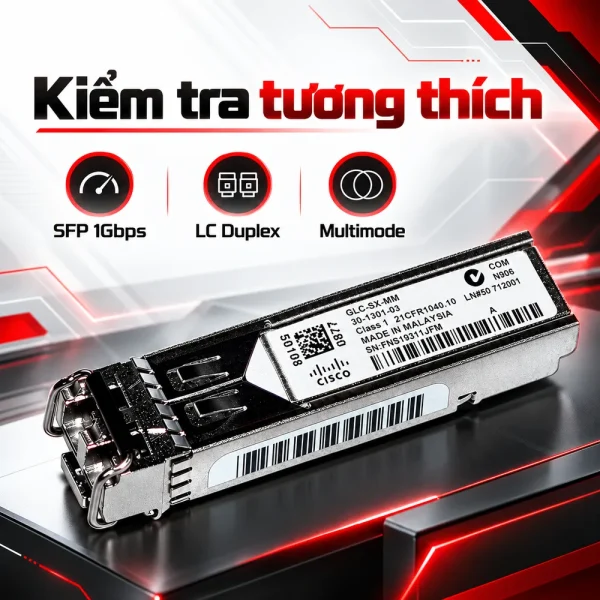

Trước khi đặt hàng, hãy xác minh model switch Cisco, phiên bản phần mềm, tốc độ cổng và danh sách SFP được hỗ trợ. Ngoài ra, cần xác định đường kính lõi, băng thông modal và chiều dài cáp hiện hữu. Không nên bảo đảm tương thích với mọi switch hoặc converter khác hãng chỉ vì cùng sử dụng chuẩn SFP. Sau khi lắp, kiểm tra hướng Tx/Rx, trạng thái Link, tốc độ thương lượng và các bộ đếm lỗi. Nếu liên kết chập chờn, ưu tiên thử dây nhảy tốt, kiểm tra đầu nối và đo suy hao tuyến trước khi thay module. Cisco GLC-SX-MM phù hợp cho kết nối Gigabit 850nm trên hai sợi Multimode với cự ly phụ thuộc loại cáp. Khách hàng có thể liên hệ HulaTech để đối chiếu cấu hình switch, chọn phụ kiện LC và nhận báo giá theo yêu cầu thực tế.
