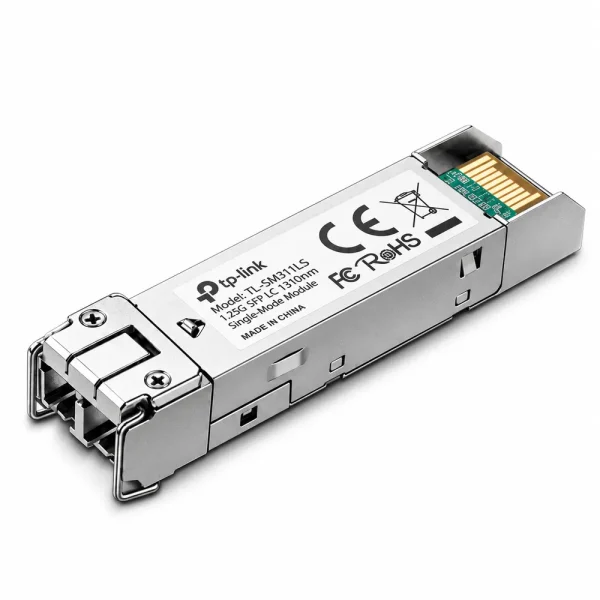

Module quang MiniGBIC TL-SM311LS TP-Link

Module quang MiniGBIC TP-Link TL-SM311LS là bộ thu phát SFP Gigabit Ethernet sử dụng bước sóng 1310nm, đầu kết nối LC và sợi quang Singlemode 9/125µm. Theo tài liệu TP-Link, phiên bản V3 hỗ trợ khoảng cách tối đa 10km, trong khi V4 và V5 được công bố đến 20km. Sản phẩm phục vụ kết nối uplink và mạng LAN.

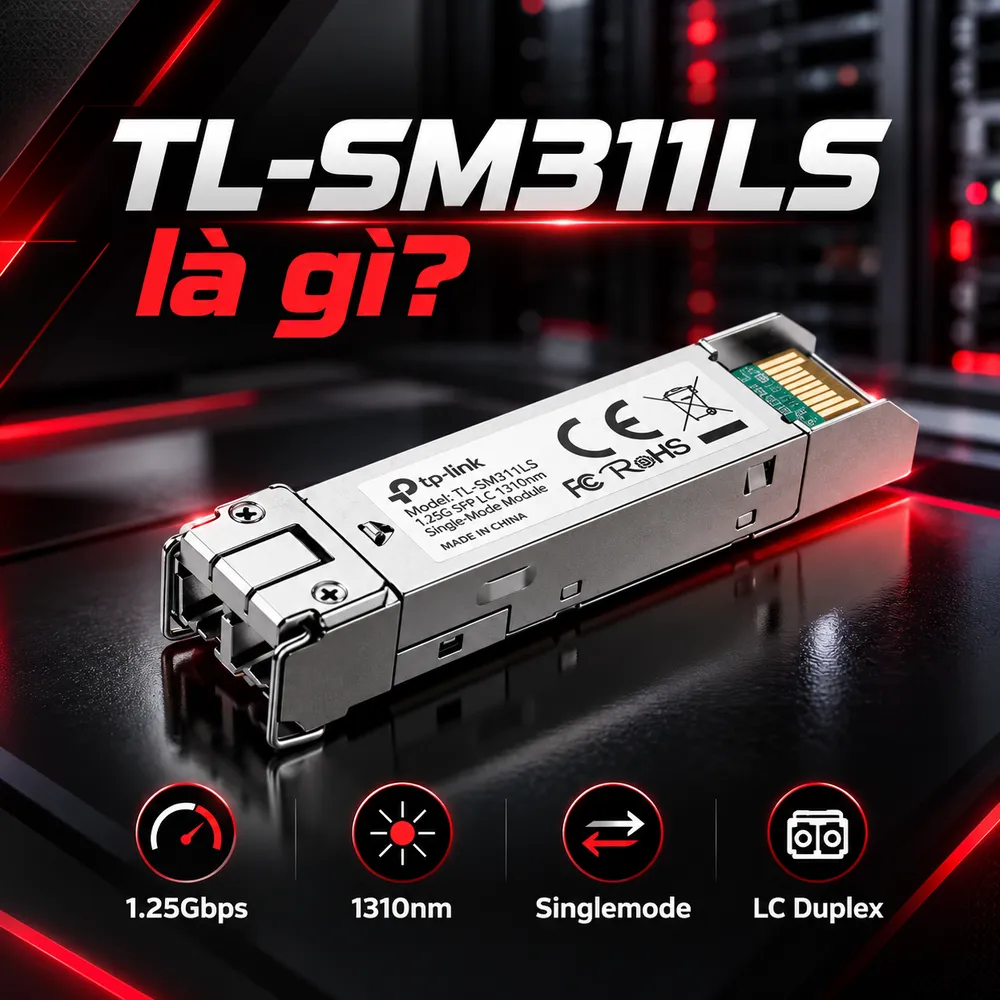

TL-SM311LS đóng vai trò gì trong mạng Gigabit?

TL-SM311LS thuộc dòng MiniGBIC của TP-Link, được thiết kế để bổ sung giao diện cáp quang cho các thiết bị có khe SFP tương thích. Module chuyển đổi tín hiệu điện và quang để truyền trên sợi Singlemode. Khi nối hai tủ mạng cách nhau vài kilomet, cáp đồng Ethernet bị giới hạn khoảng cách. Module SFP quang cho phép tận dụng tuyến cáp Singlemode đã triển khai, giảm nhu cầu đặt thêm thiết bị chuyển tiếp dọc tuyến. TL-SM311LS sử dụng giao tiếp 1000BASE-LX theo họ chuẩn IEEE 802.3z. Tốc độ quang 1,25Gbps tương ứng Ethernet 1Gbps. Điều này không có nghĩa ứng dụng thực tế đạt thông lượng 1,25Gbps; phần chênh lệch liên quan đến mã hóa truyền dẫn. Thiết kế MiniGBIC giúp bố trí module theo cổng. Bạn có thể tham khảo danh mục Module Quang SFP tại HulaTech để đối chiếu chuẩn kết nối, khoảng cách và loại sợi trước khi mua.

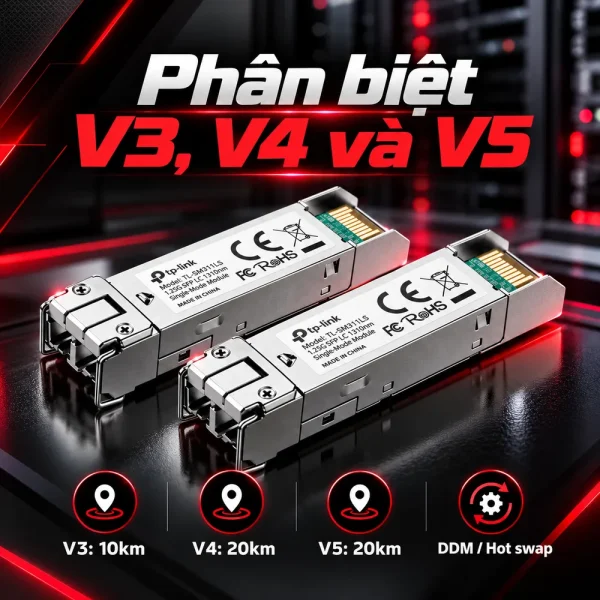

Phân biệt phiên bản V3, V4 và V5 trước khi chọn mua

Cần xác nhận phiên bản phần cứng vì khoảng cách truyền dẫn thay đổi theo thế hệ. Với TL-SM311LS V3, TP-Link công bố bước sóng 1310nm, cáp Singlemode 9/125µm, tốc độ tín hiệu 1,25Gbps và cự ly tối đa 10km. Phiên bản này sử dụng giao diện LC/UPC, nguồn cấp 3,3V, dải nhiệt độ vận hành từ 0 đến 70°C. Ở TL-SM311LS V4 và SM311LS V5, thông số hãng công bố là tối đa 20km trên Singlemode 9/125µm, vẫn sử dụng bước sóng 1310nm và cổng LC Duplex. Các phiên bản mới còn công bố hỗ trợ DDM, SFP-MSA và cắm nóng. Không áp dụng mức 20km cho V3 chỉ dựa vào tên sản phẩm. Khi thay thế, cần kiểm tra nhãn và tài liệu phiên bản. Nếu cần tuyến dài hơn 10km, lựa chọn phiên bản hỗ trợ 20km phải đi kèm kiểm tra ngân sách công suất quang.

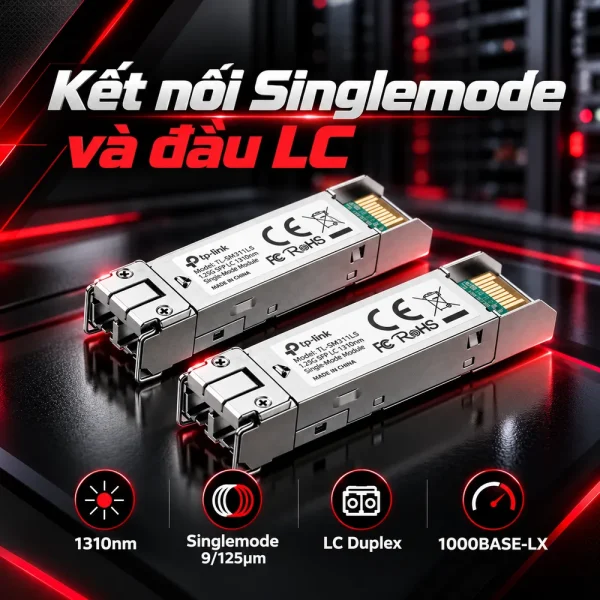

Đặc điểm kết nối Singlemode và đầu LC

TP-Link quy định TL-SM311LS sử dụng sợi Singlemode 9/125µm. Module sử dụng bước sóng 1310nm; việc đấu nối phải phù hợp với loại cáp, dây nhảy và dây pigtail trên toàn tuyến. Với giao diện LC Duplex, liên kết thông thường cần hai sợi: một sợi truyền tín hiệu Tx và một sợi nhận tín hiệu Rx. Đường phát của module thứ nhất phải nối đến đường nhận của module đối diện. Đấu sai chiều có thể khiến cổng không lên liên kết dù module vẫn được switch nhận diện. Nguồn 3,3V lấy từ thiết bị chủ. Theo thông số V3, sản phẩm hoạt động trong khoảng nhiệt độ 0–70°C và độ ẩm 10–90% không ngưng tụ. Việc lắp đặt trong tủ kín cần bảo đảm thông gió theo thiết kế switch. Chất lượng kết nối còn phụ thuộc suy hao sợi, số lượng mối hàn, adapter quang và độ sạch của đầu LC. Bất kể thông số khoảng cách, kỹ thuật viên vẫn nên đo suy hao tuyến trước khi nghiệm thu. Tránh nhìn trực tiếp đầu phát quang.

Ứng dụng thực tế và thiết bị tương thích

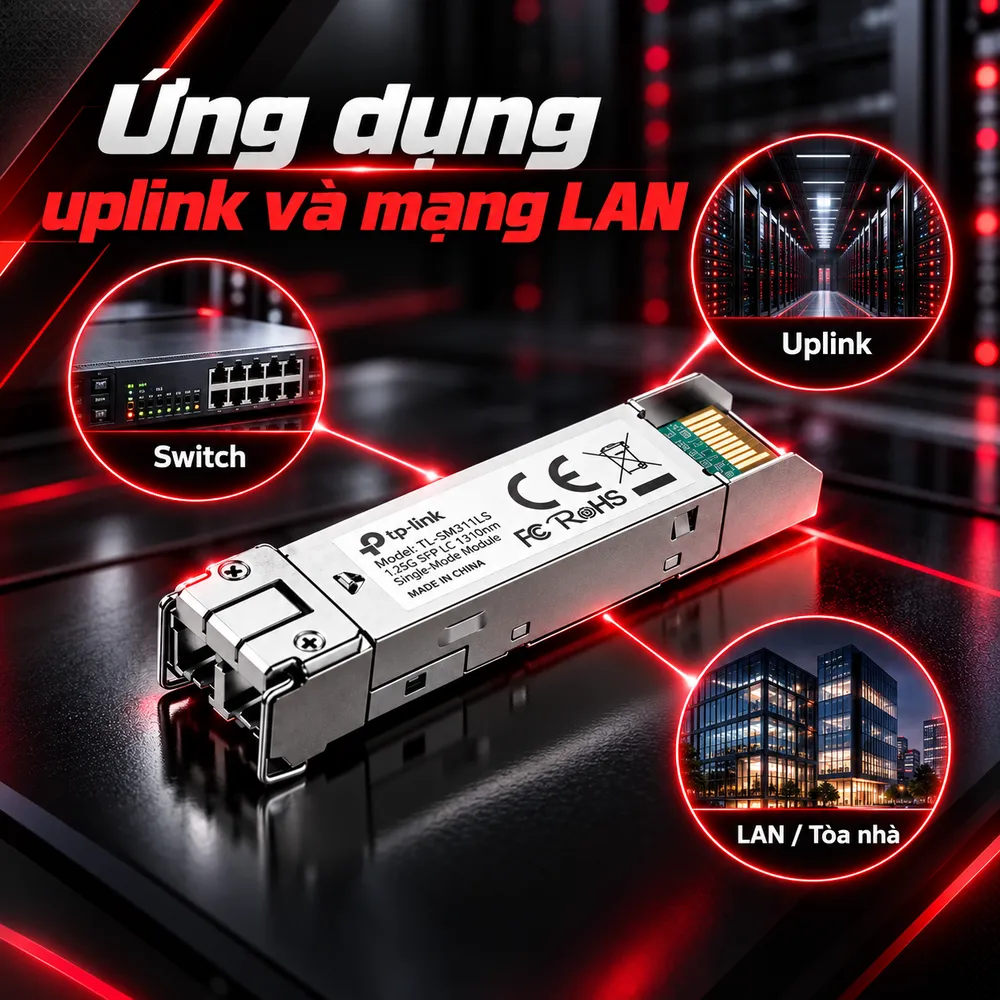

TL-SM311LS có thể dùng làm đường uplink giữa switch truy cập và switch tập trung trong tòa nhà, trường học, cơ sở sản xuất hoặc hệ thống mạng nhiều khu vực. Với hạ tầng cáp Singlemode, tuyến quang phục vụ truyền dữ liệu nội bộ mà không cần kéo cáp đồng qua khoảng cách lớn. TP-Link liệt kê khả năng sử dụng với nhiều họ switch T3700, T2700, T2600, T2500, T1700, T1600, T1500 và bộ chuyển đổi quang điện MC220L. Tuy nhiên, đây là danh sách theo dòng sản phẩm, không thay thế bước kiểm tra đúng model, loại khe SFP và phiên bản phần cứng. Trong mạng camera IP, TL-SM311LS có thể tham gia đường uplink từ switch tập trung camera về hệ thống quản lý. Số camera hỗ trợ phải được tính dựa trên bitrate, độ phân giải, chuẩn nén, lưu lượng nền và băng thông dự phòng; không nên suy ra một số lượng cố định từ tốc độ Gigabit. Module phục vụ ứng dụng quản trị và hội nghị truyền hình. Nếu nhu cầu vượt 1Gbps, cần xem xét cổng và module có tốc độ cao hơn thay vì chỉ thay dây quang.

Kiểm tra và triển khai TL-SM311LS đúng thông số

Trước khi lắp đặt, hãy xác nhận phiên bản V3, V4 hoặc V5, khoảng cách tuyến, chuẩn cáp và khả năng tương thích của thiết bị chủ. Nếu sử dụng hai module ở hai đầu, cần đối chiếu bước sóng, tốc độ và đặc tính công suất quang; hướng dẫn TP-Link khuyến nghị dùng cùng model để bảo đảm kết nối. Sau khi gắn module vào khe SFP, kết nối đúng hai đầu Tx/Rx, kiểm tra trạng thái Link và đọc nhật ký cổng nếu liên kết không hoạt động. Với phiên bản hỗ trợ DDM, có thể tham khảo thông số chẩn đoán trên switch tương thích để khoanh vùng lỗi. Nếu đường truyền chập chờn, ưu tiên kiểm tra đầu nối, dây nhảy, suy hao tuyến và cấu hình cổng trước khi kết luận module bị hỏng. Giữ sạch đầu LC và đậy nắp bảo vệ. TP-Link TL-SM311LS phù hợp với hệ thống Gigabit Ethernet sử dụng cáp Singlemode 1310nm, nhưng giới hạn 10km hay 20km phải xác định theo phiên bản thực tế. Khách hàng có thể liên hệ HulaTech để kiểm tra tương thích, lựa chọn module đối ứng và nhận báo giá theo hạ tầng đang sử dụng.
