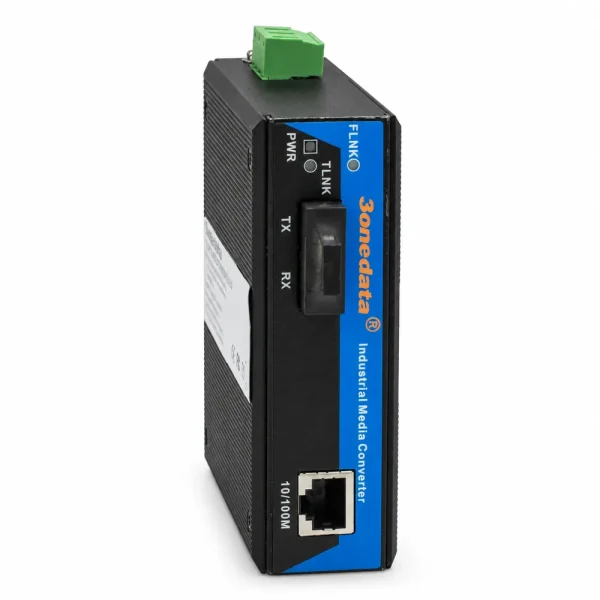

Converter quang điện công nghiệp – 3Onedata Model IMC101B

3Onedata IMC101B là bộ chuyển đổi quang điện công nghiệp Fast Ethernet, dùng để chuyển đổi tín hiệu Ethernet trên cáp đồng sang cáp quang và ngược lại. Thiết bị cung cấp 1 cổng RJ45 10/100Base-T(X) và 1 cổng quang 100Base-FX, hỗ trợ nguồn 12–48VDC, lắp DIN-Rail và làm việc trong dải nhiệt độ từ -40°C đến 75°C. Với vỏ kim loại IP40, khả năng tự động nhận tốc độ, Full/Half Duplex và MDI/MDI-X, IMC101B phù hợp với nhà máy, tủ điều khiển, camera và các tuyến Ethernet cần truyền xa bằng cáp quang.

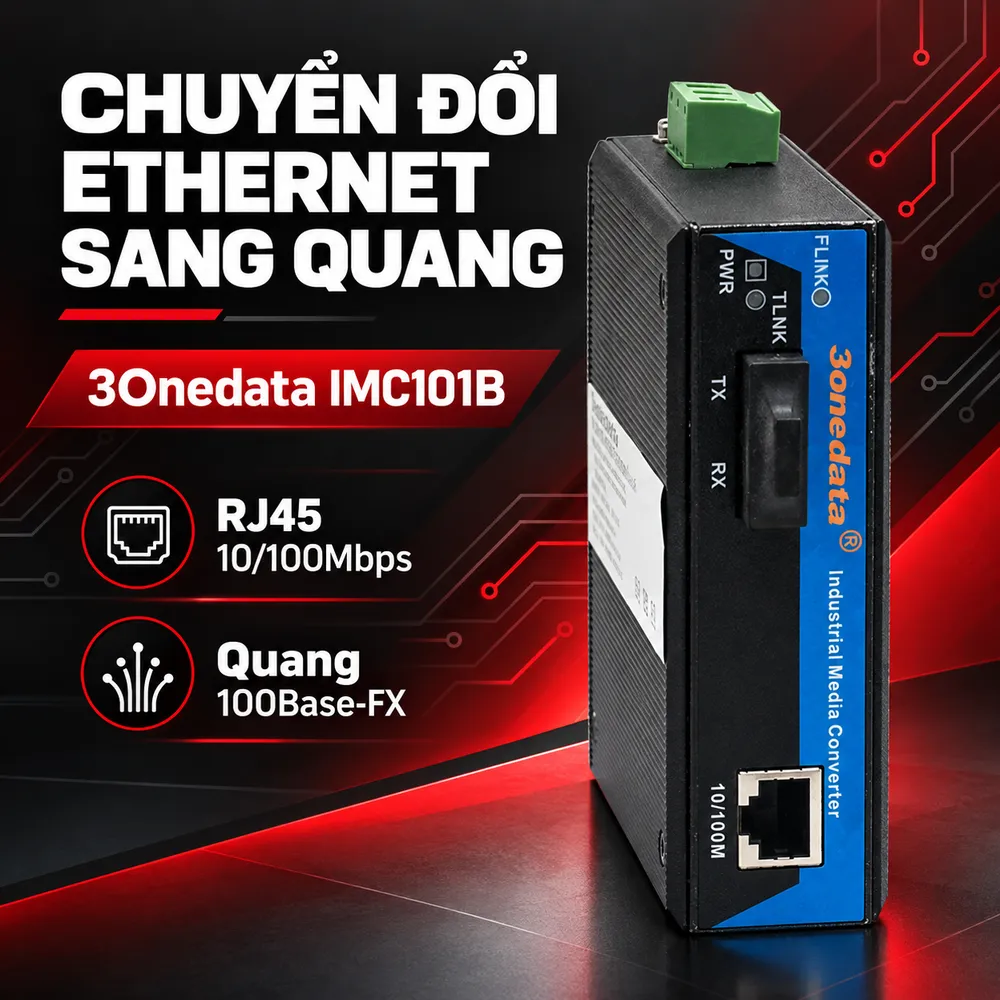

IMC101B chuyển đổi Ethernet sang quang như thế nào?

Chức năng chính của IMC101B là nhận dữ liệu Ethernet từ cổng RJ45, chuyển sang tín hiệu quang 100Base-FX để truyền qua sợi quang, sau đó chuyển ngược lại thành Ethernet tại đầu bên kia. Cổng đồng hỗ trợ 10/100Base-T(X), cho phép kết nối với switch, máy chủ, repeater, máy tính công nghiệp hoặc thiết bị mạng tương thích. Thiết bị tuân thủ IEEE 802.3 cho 10Base-T, IEEE 802.3u cho 100Base-TX và 100Base-FX, đồng thời hỗ trợ IEEE 802.3x cho điều khiển luồng. Cơ chế store-and-forward giúp thiết bị tiếp nhận khung Ethernet trước khi chuyển tiếp sang giao diện còn lại. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ, loại sợi, khoảng cách và môi trường lắp đặt.

Cổng RJ45 10/100Mbps và giao diện quang 100Base-FX

Cổng Ethernet của IMC101B hỗ trợ tự động nhận tốc độ 10/100Mbps, Full/Half Duplex và Auto MDI/MDI-X. Nhờ đó, thiết bị có thể kết nối với nhiều switch hoặc thiết bị Ethernet mà không cần lựa chọn riêng cáp thẳng hay cáp chéo. Phía quang sử dụng 100Base-FX và hỗ trợ đầu nối SC, ST hoặc FC tùy phiên bản. Dòng sản phẩm có thể dùng sợi Multimode hoặc Single Mode. Cấu hình Multimode thường hỗ trợ khoảng cách khoảng 2 km, trong khi các phiên bản Single Mode có thể lựa chọn 20, 40, 60, 80 hoặc 120 km tùy mã đặt hàng. Khi lựa chọn IMC101B, không nên chỉ dựa vào tên model chung. Cần xác định chính xác loại sợi, đầu nối, bước sóng và khoảng cách của phiên bản cụ thể để bảo đảm hai đầu tuyến tương thích.

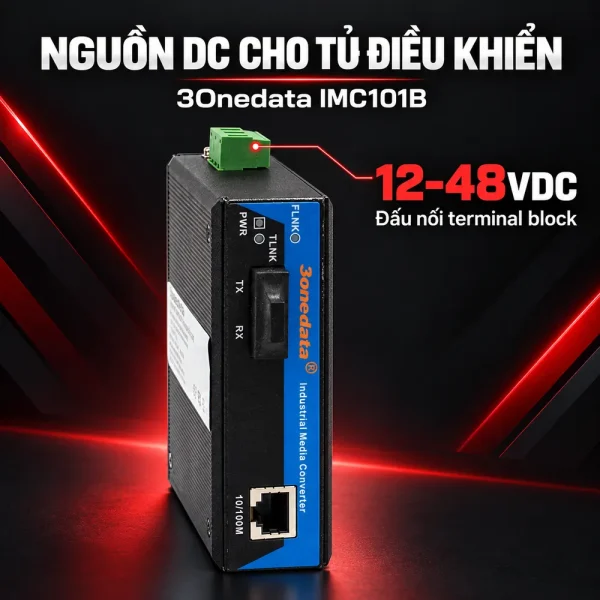

Nguồn 12–48VDC và mức tiêu thụ điện thấp

Phiên bản IMC101B trong bài sử dụng nguồn DC từ 12 đến 48VDC. Nguồn được đấu qua terminal block, phù hợp với tủ điều khiển dùng nguồn DC tập trung. Điện áp danh định thường là 24VDC, nhưng thiết bị có thể hoạt động trong toàn dải 12–48VDC theo cấu hình nguồn thấp áp. Theo tài liệu kỹ thuật của dòng IMC101B, mức tiêu thụ không tải khoảng 1,2W tại 24VDC và mức toàn tải khoảng 1,368W tại 24VDC. Công suất thấp giúp hạn chế nhiệt phát sinh khi nhiều thiết bị được lắp trong cùng tủ. Khi lắp đặt, cần kiểm tra đúng cực tính, điện áp và khả năng cấp dòng của nguồn. Không nên dùng bộ cấp điện khác khi chưa xác nhận thông số đầu ra phù hợp.

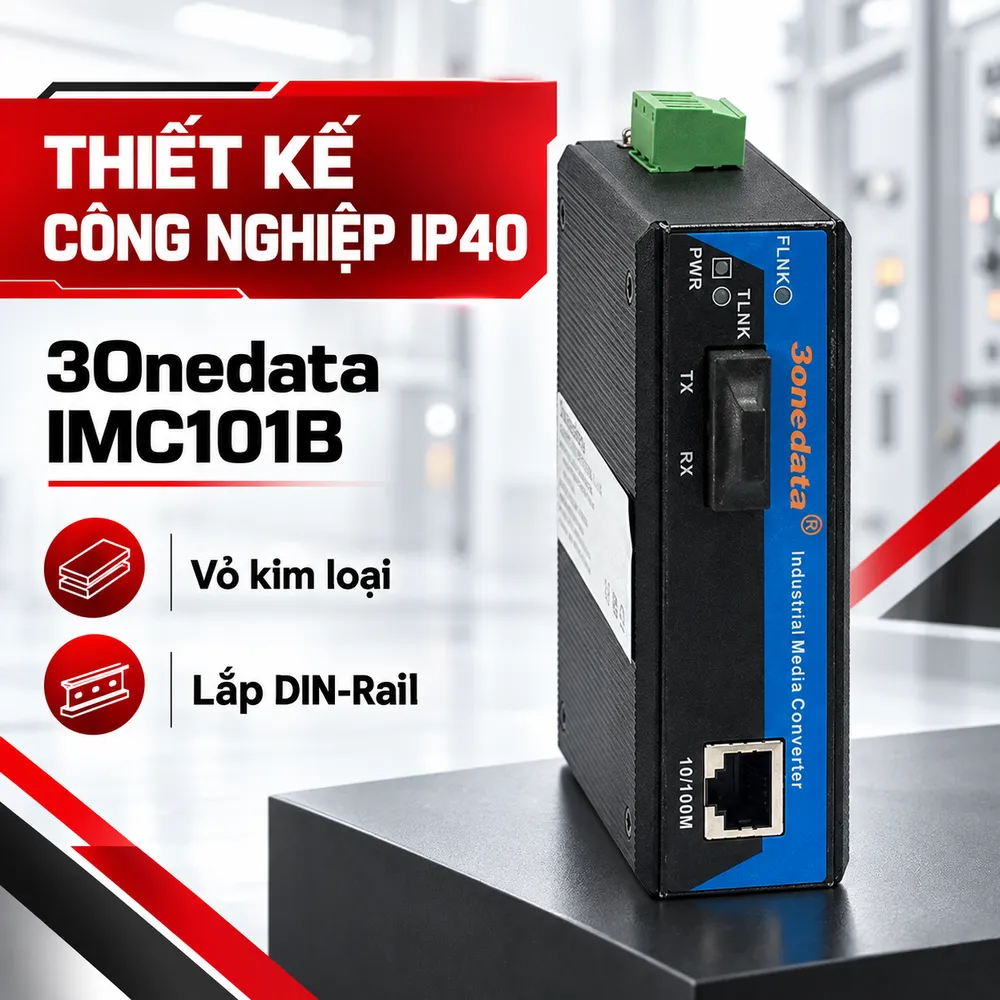

Thiết kế công nghiệp IP40 và lắp DIN-Rail

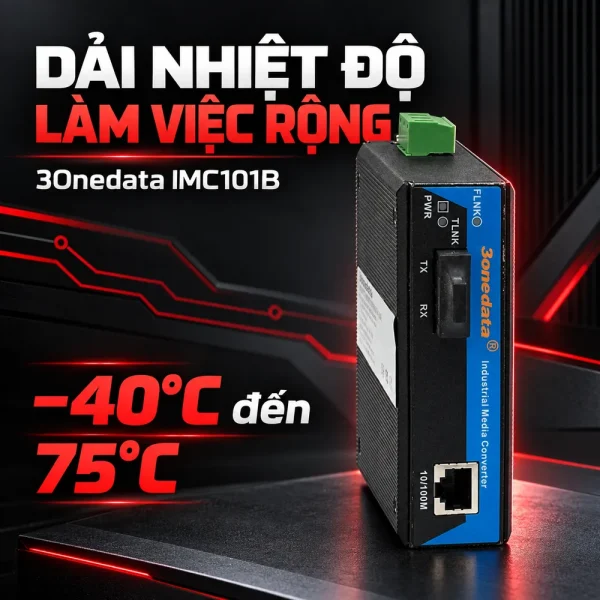

IMC101B sử dụng vỏ kim loại cường lực với cấp bảo vệ IP40. Đây là thông số cần lưu ý vì một số nội dung cũ trên thị trường ghi IP30. Tài liệu kỹ thuật của dòng IMC101B mô tả thiết bị với vỏ kim loại IP40 và hỗ trợ lắp trên thanh DIN-Rail. Kích thước được công bố khoảng 110 × 35 × 95 mm, khối lượng khoảng 340 g. Thiết kế hẹp giúp converter có thể bố trí cùng PLC, relay, bộ nguồn và thiết bị mạng khác trong tủ điều khiển. Dải nhiệt độ hoạt động từ -40°C đến 75°C, nhiệt độ lưu trữ khoảng -45°C đến 85°C theo tài liệu phiên bản.

Lựa chọn Single Mode hoặc Multimode theo tuyến quang

IMC101B có nhiều cấu hình quang. Người dùng có thể lựa chọn Multimode cho tuyến ngắn hoặc Single Mode cho tuyến dài hơn. Với Multimode, khoảng cách điển hình khoảng 2 km. Với Single Mode, 3Onedata cung cấp nhiều lựa chọn khoảng cách tùy cấu hình. Bước sóng có thể gồm 850nm, 1310nm hoặc 1550nm tùy phiên bản. Đầu nối SC, ST hoặc FC phải được chọn theo hạ tầng cáp đang sử dụng. Nếu hai đầu tuyến khác bước sóng, khác loại sợi hoặc khác cấu hình quang, liên kết có thể không hoạt động. Với tuyến dài, cần tính ngân sách suy hao dựa trên chiều dài cáp, số mối hàn, adapter, ODF và dây nhảy. Khoảng cách danh nghĩa của converter không thay thế việc đo suy hao trước khi nghiệm thu.

Ứng dụng và lưu ý khi triển khai 3Onedata IMC101B

IMC101B phù hợp với camera IP Fast Ethernet, mạng nhà máy, trạm điện, giao thông, tủ điều khiển, kết nối switch giữa các khu vực và các điểm mạng cần truyền Ethernet qua cáp quang. Thiết bị phù hợp với hệ thống có môi trường nhiệt độ rộng. Tuy nhiên, IP40 không phải cấp chống nước, vì vậy nếu lắp ngoài trời cần đặt converter trong tủ có khả năng bảo vệ phù hợp. Trước khi mua, cần xác định tốc độ mạng, loại sợi, đầu nối quang, bước sóng, khoảng cách truyền, nguồn 12–48VDC và điều kiện môi trường. Nếu hệ thống yêu cầu Gigabit, IMC101B 100Base-FX không phù hợp và cần chuyển sang dòng converter Gigabit. 3Onedata IMC101B là bộ chuyển đổi Fast Ethernet công nghiệp với 1 cổng 10/100Base-T(X), 1 cổng 100Base-FX, nguồn 12–48VDC, vỏ IP40 và lắp DIN-Rail. Khách hàng cần tư vấn đúng phiên bản quang, khoảng cách hoặc báo giá có thể liên hệ HulaTech để lựa chọn cấu hình phù hợp với tuyến truyền dẫn thực tế.
