Converter quang khe cắm SFP module 10/100 Model 3010

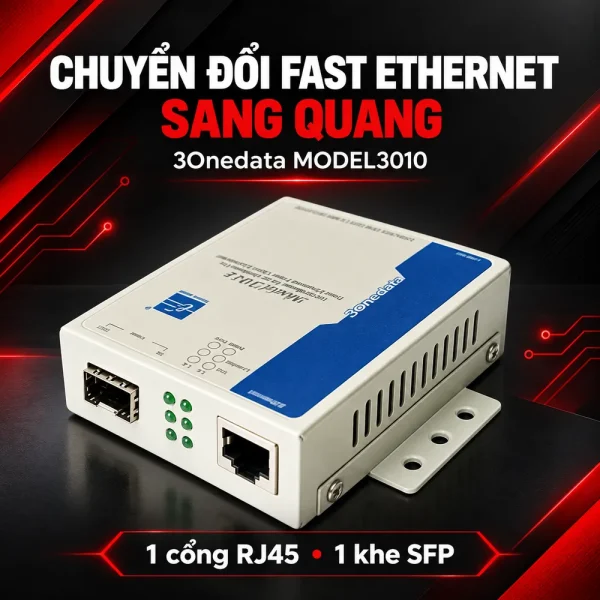

3Onedata MODEL3010 là bộ chuyển đổi quang điện Fast Ethernet dùng để chuyển tín hiệu mạng 10/100Mbps trên cáp đồng sang đường truyền quang 100Mbps thông qua khe cắm SFP. Thiết bị có 1 cổng RJ45, 1 khe SFP, nguồn ngoài 5VDC và hỗ trợ Plug-and-Play. Với khả năng lựa chọn module quang theo loại sợi và khoảng cách, MODEL3010 phù hợp cho mạng doanh nghiệp, camera IP, FTTx và các tuyến Ethernet cần truyền xa.

MODEL3010 chuyển đổi Fast Ethernet sang cáp quang như thế nào?

MODEL3010 thực hiện chuyển đổi dữ liệu giữa giao diện Ethernet 10Base-T/100Base-TX trên cổng RJ45 và giao diện quang 100Mbps. Nhờ đó, người dùng có thể tiếp tục sử dụng switch, router, camera IP hoặc thiết bị mạng có cổng Ethernet thông thường nhưng truyền dữ liệu qua cáp quang ở đoạn tuyến cần khoảng cách lớn hơn. Cổng RJ45 hỗ trợ tự động đàm phán tốc độ 10/100Mbps và Auto MDI/MDI-X, giúp thiết bị tự nhận dạng kiểu kết nối cáp mạng. MODEL3010 cũng hỗ trợ Full Duplex và Half Duplex. Thiết bị hoạt động theo cơ chế Plug-and-Play, không yêu cầu phần mềm quản lý riêng. Sau khi lắp module SFP phù hợp, kết nối cáp mạng, cáp quang và cấp nguồn, converter có thể bắt đầu chuyển đổi dữ liệu. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ, loại sợi và khoảng cách truyền.

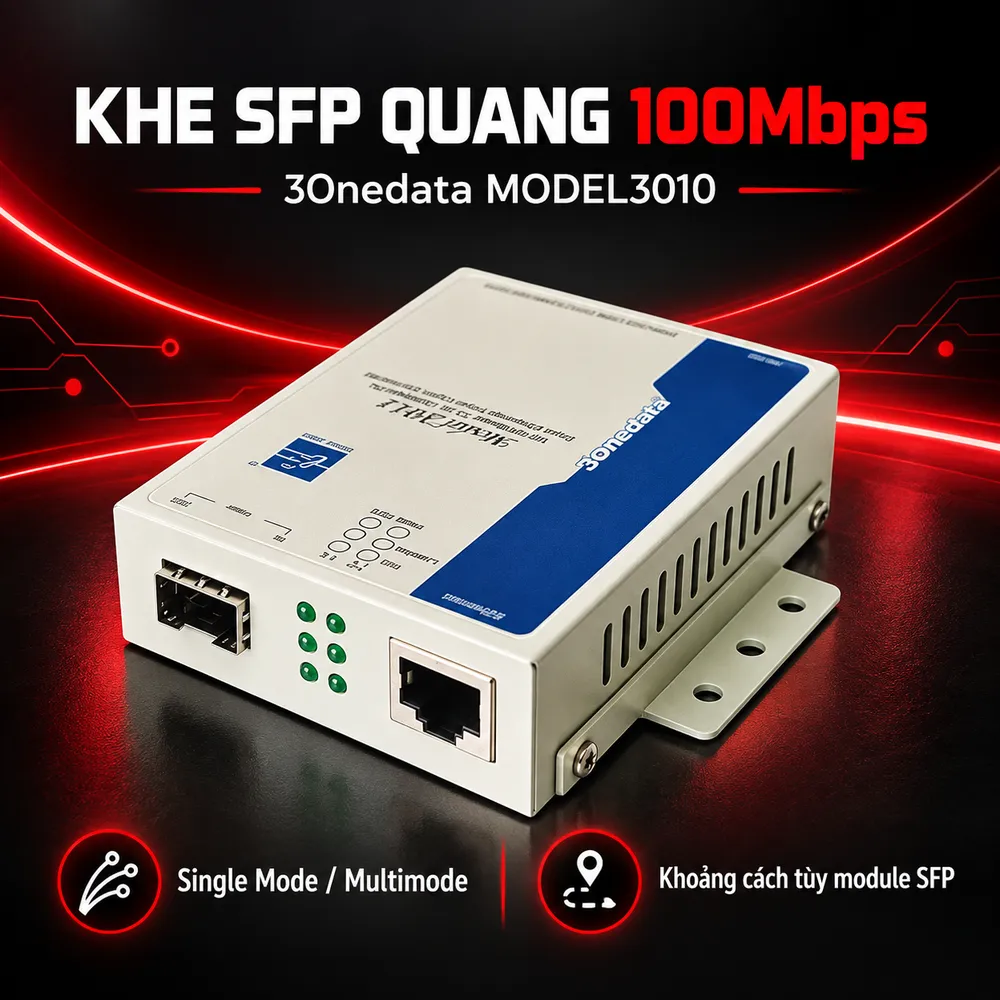

Khe SFP linh hoạt lựa chọn loại sợi và khoảng cách

Điểm đáng chú ý của MODEL3010 là sử dụng khe cắm SFP thay vì tích hợp cố định một module quang. Cách thiết kế này giúp người dùng lựa chọn module phù hợp với hạ tầng thực tế và thay đổi cấu hình quang khi cần. Theo tài liệu kỹ thuật, MODEL3010 hỗ trợ cổng quang 100Mbps, các bước sóng 850nm, 1310nm hoặc 1550nm tùy module. Với sợi Single Mode, các tùy chọn khoảng cách gồm 20, 40, 60, 80 và 120km. Với Multimode, tài liệu nêu các lựa chọn khoảng 2km hoặc 5km. Khoảng cách thực tế còn phụ thuộc module SFP, chất lượng sợi, số mối hàn, adapter, dây nhảy và ngân sách công suất quang. Vì vậy, khi triển khai tuyến dài, cần tính suy hao quang thay vì chỉ dựa vào khoảng cách danh nghĩa. Đầu nối thường là LC trên module SFP tương ứng, nhưng cần kiểm tra chính xác loại đầu nối trước khi chuẩn bị dây nhảy và ODF.

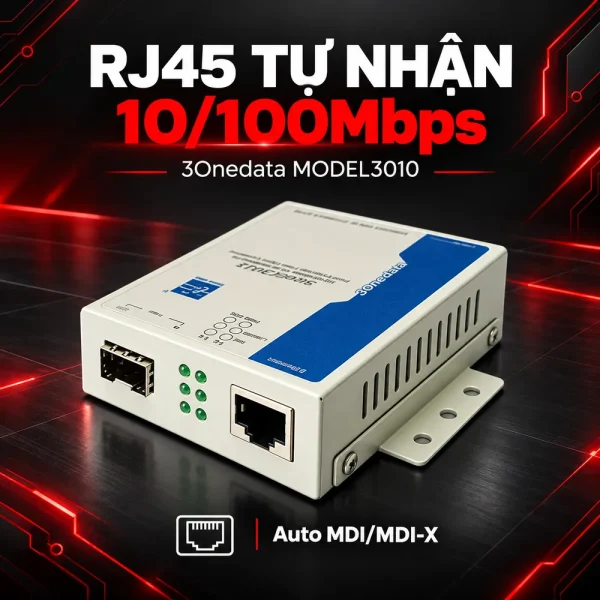

Cổng RJ45 10/100Mbps và khoảng cách cáp đồng 100m

MODEL3010 trang bị một cổng RJ45 hỗ trợ tốc độ 10/100Mbps. Khoảng cách truyền trên cáp đồng được công bố tối đa khoảng 100m khi sử dụng cáp mạng phù hợp như Cat5e. Auto MDI/MDI-X giúp giảm yêu cầu phân biệt cáp thẳng và cáp chéo. Auto-Negotiation cho phép converter tự thỏa thuận tốc độ với thiết bị mạng ở đầu RJ45. Đây là converter Fast Ethernet nên tốc độ cổng quang là 100Mbps, không phải Gigabit. Nếu hệ thống yêu cầu băng thông 1Gbps, nên lựa chọn dòng converter Gigabit như MODEL3011 hoặc thiết bị có giao diện 1000Base-X phù hợp.

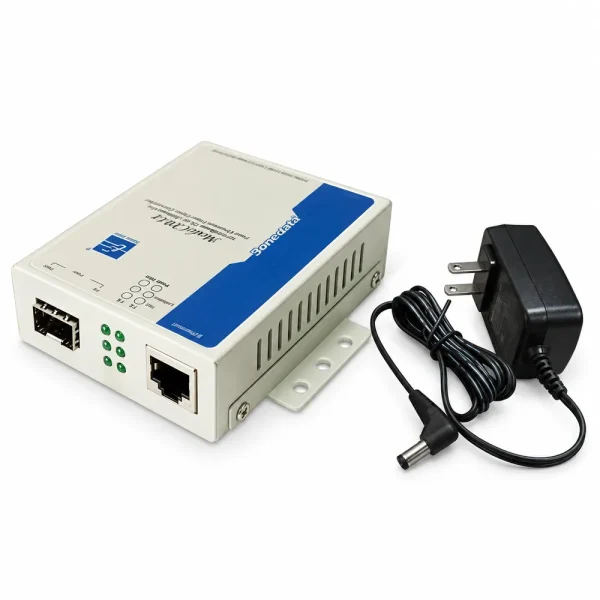

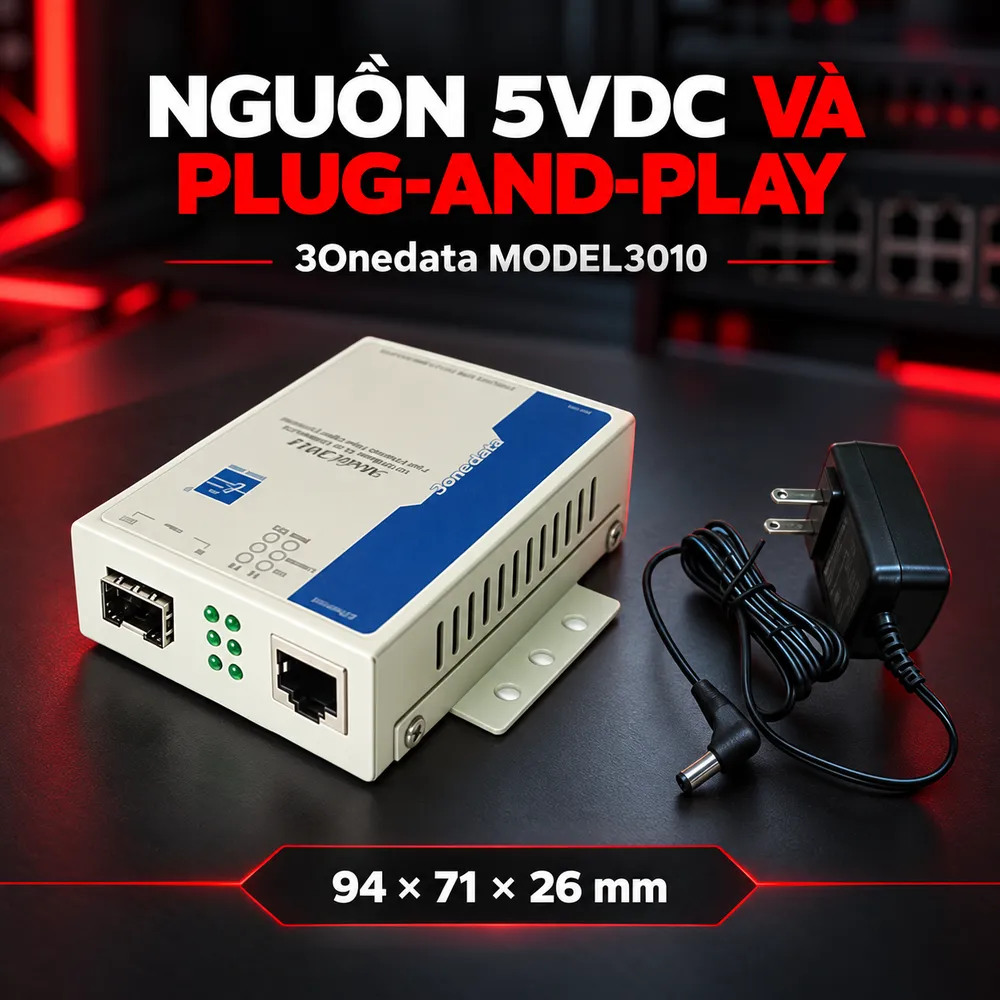

Nguồn 5VDC, thiết kế nhỏ gọn và lắp đặt thuận tiện

MODEL3010 phiên bản nguồn ngoài sử dụng adapter 5VDC. Thiết kế nguồn rời giúp thiết bị dễ bố trí trên bàn kỹ thuật, trong tủ mạng hoặc tại điểm đầu cuối của tuyến cáp quang. Kích thước thiết bị khoảng 94 × 71 × 26mm. Tài liệu hướng dẫn cũng nêu khả năng hỗ trợ lắp DIN-Rail, thuận tiện khi cần bố trí converter trong tủ kỹ thuật. Nếu lắp ở khu vực có nước, bụi nhiều hoặc nguy cơ va đập, nên đặt MODEL3010 trong hộp hoặc tủ bảo vệ phù hợp. Khi mua thiết bị, cần kiểm tra module SFP có được cung cấp kèm hay phải đặt riêng theo cấu hình quang.

Điều kiện hoạt động và ứng dụng thực tế

Theo tài liệu MODEL3010, nhiệt độ hoạt động từ -10°C đến 65°C, nhiệt độ lưu trữ từ -20°C đến 70°C và độ ẩm tương đối 5% đến 95% không ngưng tụ. MODEL3010 phù hợp với các tuyến FTTx, mạng văn phòng, camera IP, kết nối giữa các tầng và liên kết giữa hai khu vực có khoảng cách vượt quá giới hạn Ethernet cáp đồng. Sử dụng cáp quang còn giúp giảm ảnh hưởng của nhiễu điện từ trên đoạn truyền dẫn và tạo cách ly điện giữa hai đầu tuyến. Tuy nhiên, MODEL3010 là media converter không quản lý. Thiết bị không nên được mặc định có các chức năng VLAN, QoS, STP, SNMP hoặc quản trị web như switch managed.

Lưu ý khi chọn module SFP cho 3Onedata MODEL3010

Trước khi đặt hàng, cần xác định loại sợi Single Mode hay Multimode, khoảng cách thực tế, bước sóng, kiểu đầu nối và module SFP tương thích. Hai đầu tuyến phải sử dụng cấu hình quang phù hợp để liên kết hoạt động ổn định. Với Single Mode, cần kiểm tra ngân sách công suất quang nếu tuyến có nhiều mối hàn hoặc adapter. Với Multimode, phải lựa chọn đúng module và loại sợi tương ứng. Khi nghiệm thu, nên kiểm tra trạng thái Link, đo suy hao quang và thử truyền dữ liệu ở tải thực tế. 3Onedata MODEL3010 là bộ chuyển đổi Fast Ethernet có 1 cổng RJ45 10/100Mbps và 1 khe SFP quang 100Mbps, nguồn 5VDC, hỗ trợ Plug-and-Play và nhiều cấu hình khoảng cách. Thiết bị phù hợp với hệ thống cần chuyển Ethernet cáp đồng sang quang nhưng chưa yêu cầu băng thông Gigabit. Khách hàng cần tư vấn module SFP, loại sợi hoặc báo giá có thể liên hệ HulaTech để lựa chọn cấu hình phù hợp với hạ tầng mạng thực tế, ổn định.
