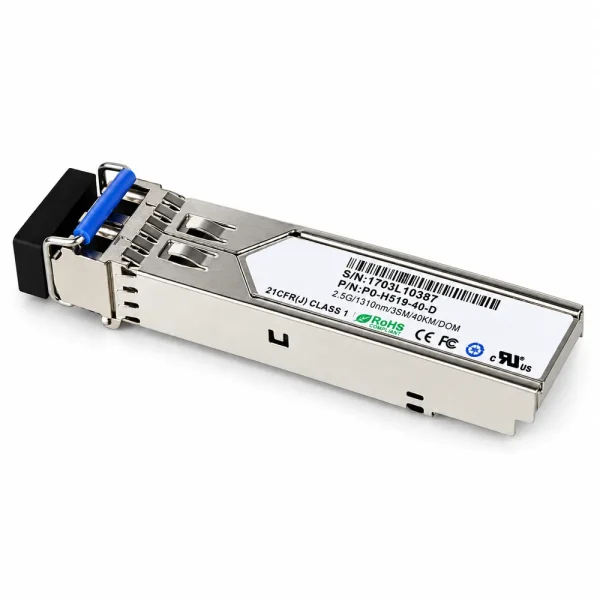

Bộ thu phát quang SFP WTPD-HXX9-40Lx-D CWDM

Wintop WTPD-HXX9-40Lx-D là bộ thu phát quang chuẩn SFP sử dụng công nghệ ghép kênh bước sóng CWDM, tốc độ tín hiệu 2,5Gbps và khoảng cách thiết kế 40km trên sợi single-mode. Module có đầu nối LC, nguồn 3,3V, bộ phát laser DFB và bộ thu PIN. Sản phẩm phù hợp những tuyến truyền dẫn cần chọn bước sóng riêng để khai thác hạ tầng cáp quang hiện có.

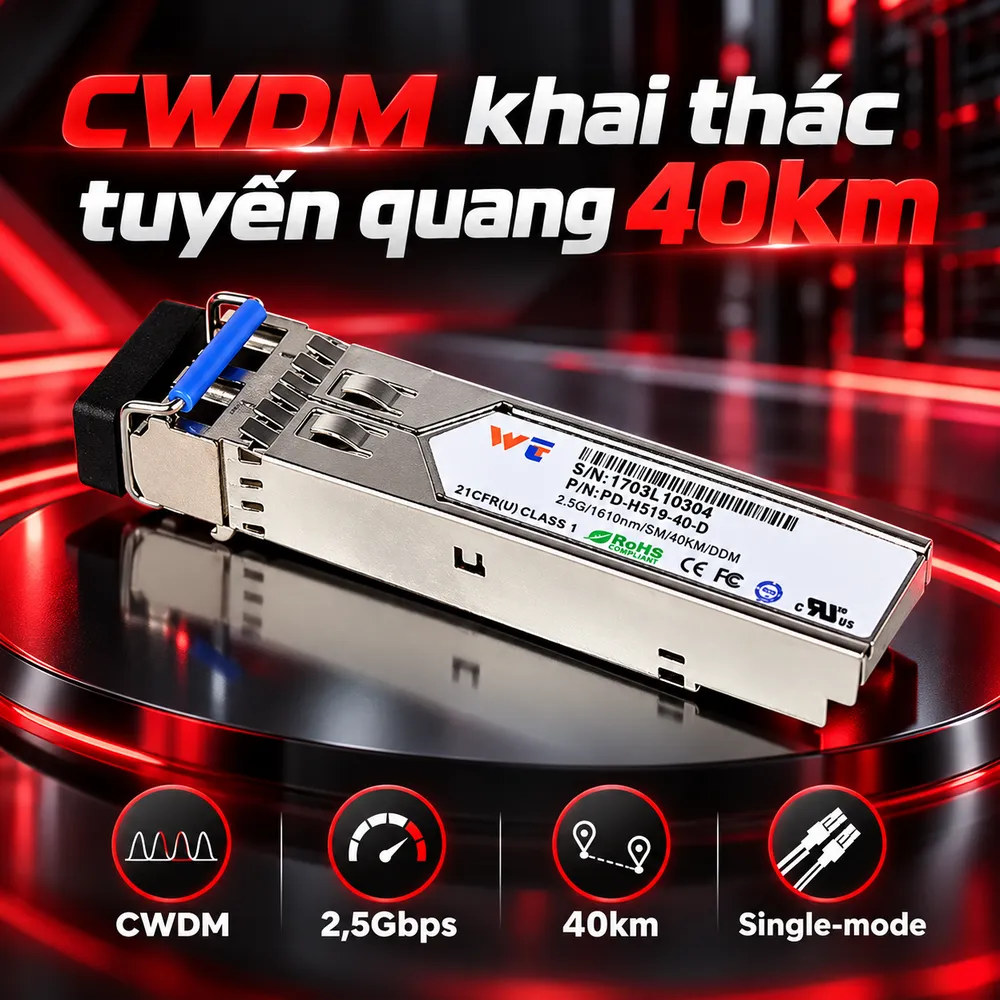

CWDM giúp khai thác tuyến quang 40km như thế nào?

Trên một tuyến cáp giữa hai địa điểm, khả năng bổ sung sợi mới phụ thuộc ống cáp, chi phí kéo và điều kiện thi công. CWDM cho phép bố trí những tín hiệu ở các bước sóng riêng, sau đó ghép qua bộ mux/demux phù hợp.

Chọn đúng kênh bước sóng trước khi lắp

WTPD-HXX9-40Lx-D có các biến thể bước sóng phát trong dải 1270–1610nm. Ký hiệu trong mã đại diện cho cấu hình kênh được đặt hàng; một module không tự đổi giữa toàn bộ bước sóng trong dải này. Khi hệ thống sử dụng mux CWDM thụ động, bước sóng phát của module phải trùng kênh lọc tương ứng. Module sử dụng laser DFB có bộ cách ly quang và bộ thu PIN. Đầu LC phục vụ đấu nối tuyến quang tương thích. Cần xác nhận số sợi, cách đấu Tx/Rx và sơ đồ ghép kênh ở cả hai đầu trước khi chọn dây nhảy.

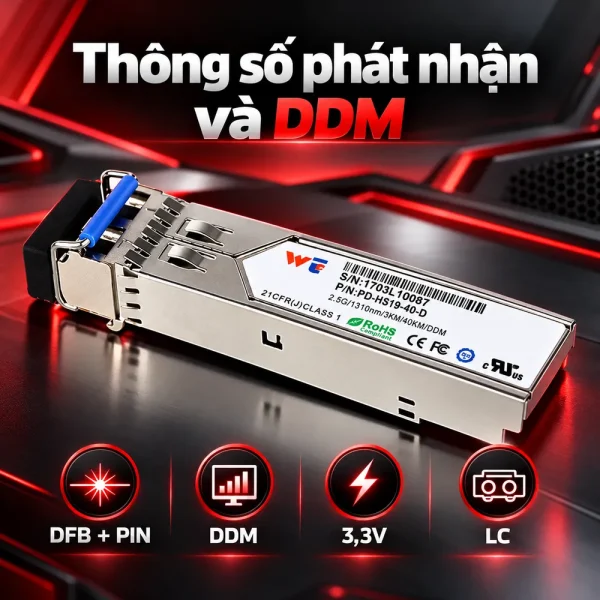

Đánh giá hiệu năng từ thông số phát và nhận

Tốc độ 2,5Gbps không đồng nghĩa mọi cổng SFP đều hỗ trợ

Wintop công bố tốc độ tín hiệu danh định 2500Mbps; phần đặc tính quang nêu tương thích yêu cầu dạng mắt tín hiệu IEEE 802.3z và ANSI Fibre Channel. Điều này không tự chứng minh module hoạt động với mọi cổng Ethernet 2,5G hoặc thiết bị Fibre Channel. Cần đối chiếu tốc độ SERDES, giao thức, phần mềm và danh sách transceiver được thiết bị chủ chấp nhận.

Ngân sách suy hao phải tính cả bộ ghép CWDM

Công suất phát trung bình của WTPD-HXX9-40Lx-D nằm trong khoảng -3 đến +4dBm. Độ nhạy thu công bố -22dBm, còn ngưỡng quá tải đầu thu -3dBm. Lấy mức phát tối thiểu trừ độ nhạy thu cho chênh lệch lý thuyết 19dB, chưa tính dự phòng thiết kế và điều kiện vận hành. Ngoài suy hao sợi theo chiều dài, tuyến CWDM còn có suy hao chèn từ mux/demux, mối hàn, đầu nối và dây nhảy. Vì vậy, không được mặc định bất kỳ tuyến 40km nào cũng hoạt động. Với đoạn ngắn, công suất đến đầu thu cũng không được vượt ngưỡng quá tải. Cần đo công suất thực tế ở từng kênh và đối chiếu tài liệu thiết bị.

DDM hỗ trợ phát hiện bất thường trên tuyến

Module hỗ trợ chẩn đoán kỹ thuật số SFF-8472, cho phép thiết bị chủ tương thích đọc những đại lượng như nhiệt độ, điện áp, dòng phân cực laser, công suất phát và công suất thu. Số liệu này hữu ích khi xác định kênh suy giảm công suất hoặc nhiệt độ vượt ngưỡng. Việc hiển thị phụ thuộc khả năng quản trị của switch. Nguồn danh định 3,3V có dải vận hành 3,15–3,45V. Datasheet ghi công suất tiêu tán tối đa 1W, nhiệt độ hoạt động bản thương mại 0–70°C và bản công nghiệp -40 đến +85°C. Cần kiểm tra đúng biến thể, không lấy dải nhiệt công nghiệp làm mặc định cho mọi lô hàng.

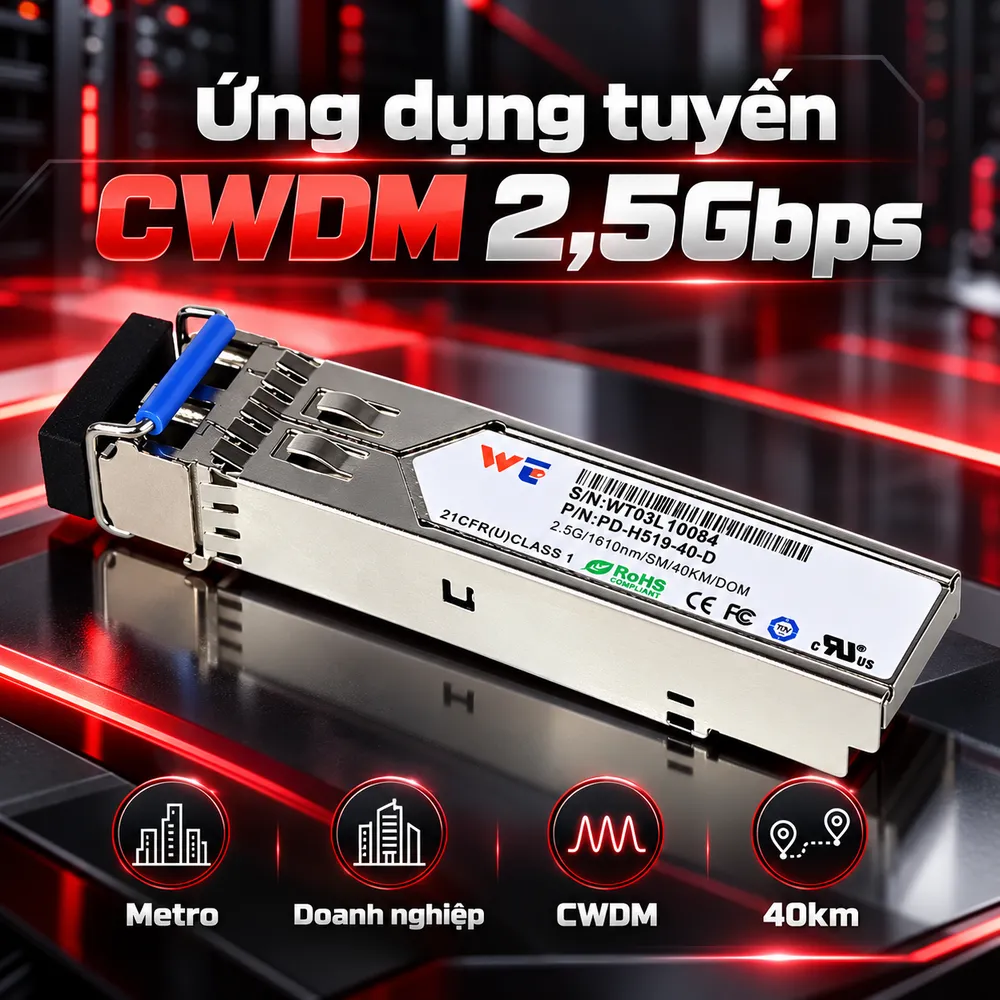

Những tình huống triển khai phù hợp với module CWDM 2,5G

Tại mạng Metro, các tuyến quang giữa điểm tập trung và trạm phân phối có thể mang nhiều kênh bước sóng khi hệ thống được thiết kế với mux/demux thích hợp. WTPD-HXX9-40Lx-D đóng vai trò bộ phát nhận ở một kênh xác định, thay vì tự thực hiện việc ghép toàn bộ kênh vào một sợi. Ở doanh nghiệp có hai cơ sở xa nhau, giải pháp CWDM có thể tận dụng cáp single-mode hiện hữu khi số lõi hạn chế. Trước khi triển khai, phải xác nhận khoảng cách, loại sợi, quỹ suy hao và nhu cầu băng thông của thiết bị đầu cuối. Nếu chỉ cần kết nối điểm tới điểm không ghép bước sóng, một Module Quang SFP cùng tốc độ, giao thức và khoảng cách tương thích có thể đáp ứng mà không nhất thiết bổ sung thiết bị CWDM. Việc chọn phương án nên dựa vào số tuyến cần khai thác và số sợi có sẵn.

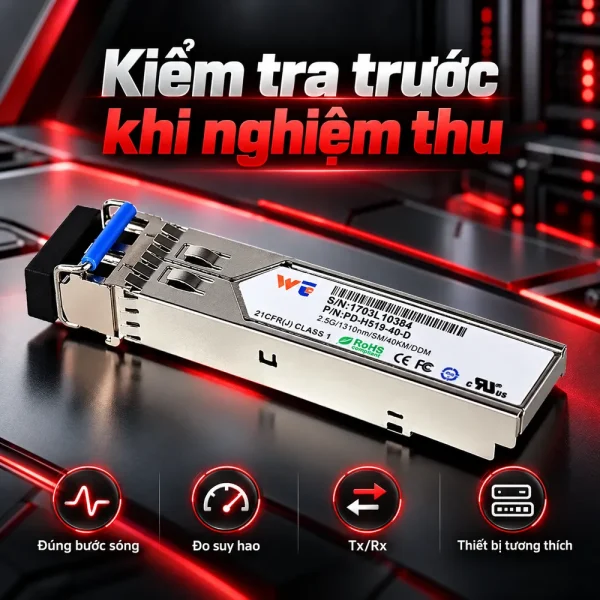

Quy trình kiểm tra trước khi nghiệm thu và đặt hàng

Đối chiếu mã bước sóng và thiết bị hai đầu

Trước tiên, ghi chính xác biến thể WTPD-HXX9-40Lx-D, kênh CWDM, model thiết bị chủ và phiên bản phần mềm. Hai đầu liên kết cần cấu hình tốc độ phù hợp; với hệ thống ghép kênh, vị trí cổng mux phải khớp bước sóng đã chọn. Không nên suy luận tính tương thích chỉ từ hình dạng SFP hoặc đầu LC. Khi lắp đặt, vệ sinh đầu nối, kiểm tra chiều Tx/Rx và tuân thủ quy trình chống tĩnh điện. Theo dõi trạng thái LOS, cảnh báo Tx Fault và số lỗi dữ liệu sau khi liên kết hoạt động.

Xác nhận điều kiện môi trường và báo giá

Wintop công bố bảo vệ ESD, đặc tính EMI thấp, tuân thủ RoHS và an toàn laser IEC 60825. Những đặc điểm này không thay thế yêu cầu kiểm tra môi trường lắp đặt. Nếu module đặt trong tủ ngoài trời, vỏ thiết bị vẫn cần bảo vệ trước nước, bụi và ngưng tụ. WTPD-HXX9-40Lx-D CWDM phù hợp tuyến single-mode 40km cần phân bổ bước sóng theo thiết kế. HulaTech hỗ trợ đối chiếu mã kênh, cấu hình thiết bị, ngân sách suy hao và báo giá theo số lượng triển khai.
