Máy hàn cáp quang SKYCOM T307 – Căn chỉnh lõi, hàn nhanh 6 giây

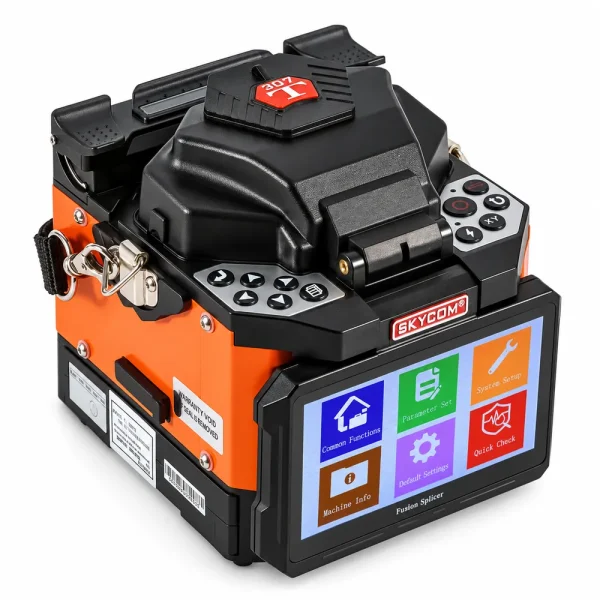

Máy hàn cáp quang SKYCOM T307 là thiết bị hàn nối sợi quang đơn của Nanjing SKYCOM Communications, Trung Quốc, hướng đến công việc triển khai FTTH và bảo trì tuyến truyền dẫn. Theo trang giới thiệu T-307 đời cũ của hãng, máy có thời gian hàn nhanh 6 giây, gia nhiệt 15 giây, pin Lithium 5.200mAh và khả năng phóng đại hình ảnh tới 520X.

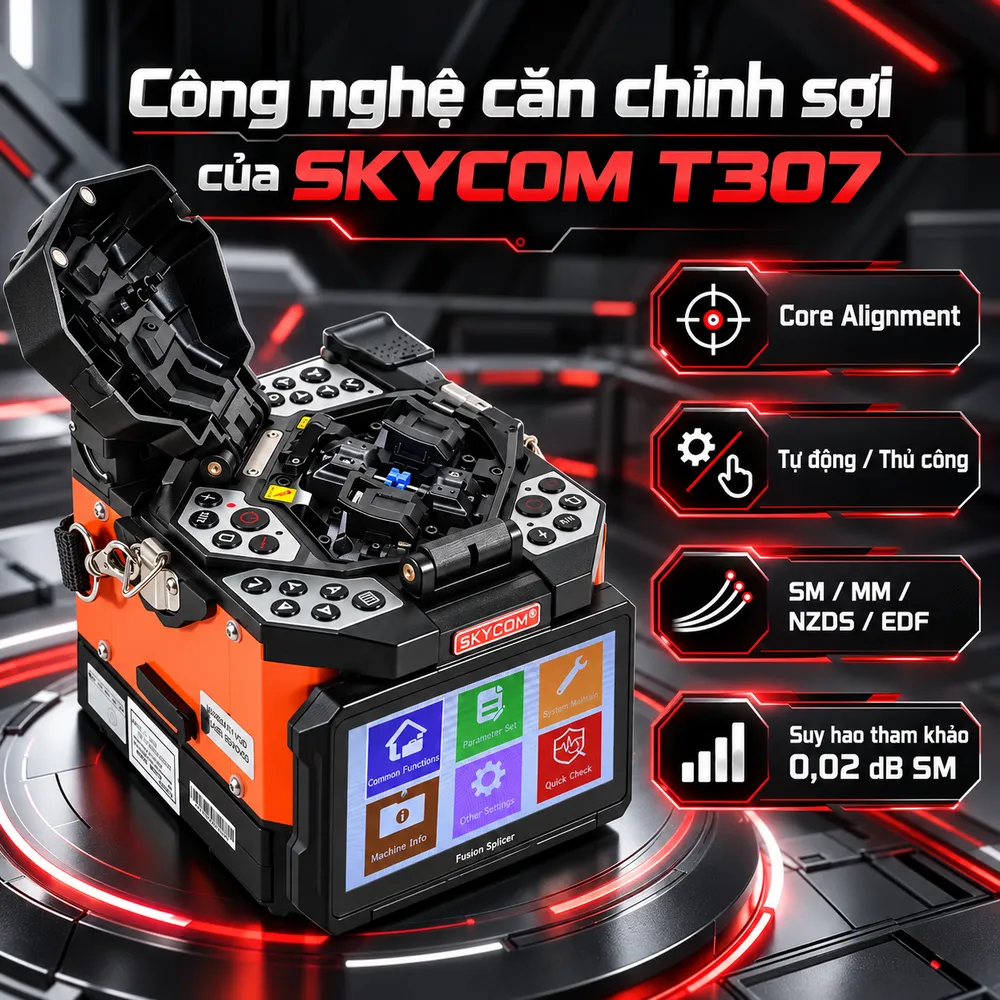

Công nghệ căn chỉnh sợi của SKYCOM T307 hoạt động như thế nào?

Quan sát lõi và điều khiển quá trình hàn

T307 sử dụng hệ thống camera cùng thuật toán xử lý hình ảnh để quan sát hai đầu sợi trước khi phóng hồ quang. Tài liệu giới thiệu sản phẩm mô tả công nghệ căn chỉnh lõi, hỗ trợ hạn chế sai lệch tại điểm nối. Tuy nhiên, không nên mặc định máy có sáu motor chỉ dựa trên cụm từ Core-to-Core, vì số motor cần xác nhận theo phiên bản và tài liệu kỹ thuật. Máy hỗ trợ vận hành tự động và thủ công theo thông tin phân phối. Bộ gá đa năng ba trong một được SKYCOM giới thiệu nhằm xử lý sợi trần, dây nhảy pigtail và cáp thuê bao bọc cao su. Phụ kiện cho đầu nối SC, LC, FC là tùy chọn.

Suy hao trung bình và kiểm tra chất lượng mối nối

Tài liệu kỹ thuật công bố suy hao hàn trung bình 0,02 dB với sợi Single Mode, 0,01 dB với Multimode và 0,04 dB với NZDS hoặc EDF. Suy hao phản xạ được ghi từ 60 dB trở lên. Các mức này là kết quả tham khảo trong điều kiện thử nghiệm, không bảo đảm cho từng mối hàn ngoài hiện trường. Sau khi hoàn tất, cần đo suy hao thực tế bằng máy đo quang hoặc OTDR nếu công trình có yêu cầu nghiệm thu. Kết quả ước lượng trên màn hình không thay thế phép đo tuyến.

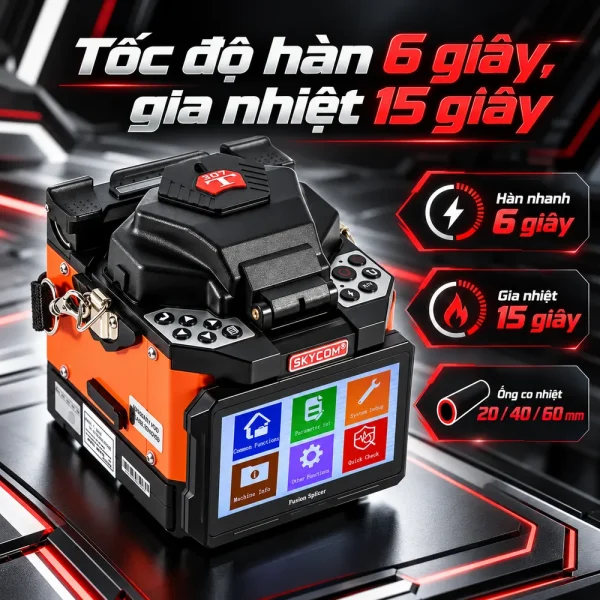

Thời gian hàn 6 giây, gia nhiệt 15 giây có ý nghĩa gì?

Trên trang sản phẩm T-307 đời cũ, SKYCOM công bố thời gian hàn nhanh 6 giây và gia nhiệt 15 giây. Tài liệu một số phiên bản T-307H về sau ghi 8 giây và 20 giây, vì vậy phải kiểm tra đúng nhãn máy trước khi đăng thông số. Quy trình thi công gồm tuốt lớp bọc, lau sạch sợi bằng vật tư phù hợp, cắt mặt đầu bằng dao chuyên dụng, đặt sợi vào bộ gá và thực hiện hàn. Sau đó kỹ thuật viên đưa ống co nhiệt về tâm mối nối, gia nhiệt rồi chờ nguội trước khi xếp sợi vào khay. Khi máy báo lỗi về góc cắt hoặc vị trí sợi, không nên tăng công suất hồ quang ngay. Trước hết cần kiểm tra dao cắt, làm sạch rãnh định vị, đặt lại sợi rồi mới thực hiện hàn. Theo thông số phân phối, máy có 50 nhóm chương trình hàn và hỗ trợ ống bảo vệ 20, 40 hoặc 60 mm. Cần đối chiếu chiều dài ống với bộ gia nhiệt và cấu hình thực tế vì thông tin về các phiên bản có thể khác nhau.

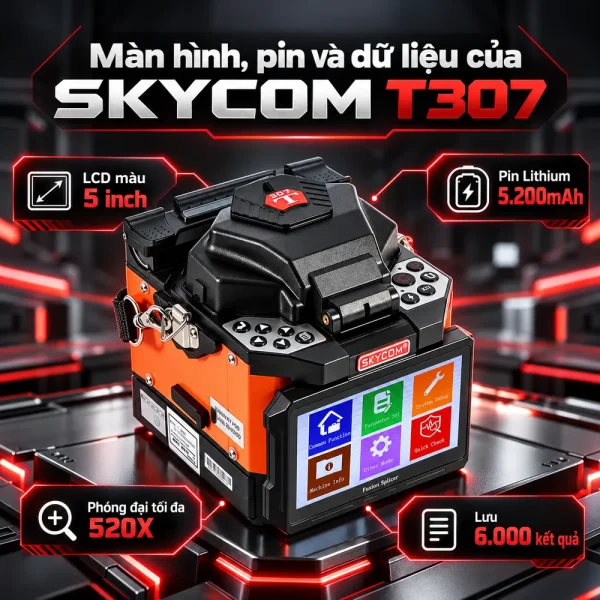

Màn hình, pin và khả năng lưu dữ liệu của SKYCOM T307

SKYCOM giới thiệu hệ thống phóng đại nhiều cấp với độ phóng đại tối đa 520X trên T307 đời cũ. Camera hỗ trợ quan sát vị trí lõi và đầu cắt trước khi nối. Tài liệu thị trường ghi màn hình LCD màu 5 inch, nhưng những phiên bản T-307H khác được hãng công bố với màn hình 4,3 inch; do đó phải xác nhận kích thước theo sản phẩm thực tế. Máy sử dụng pin Lithium dung lượng 5.200mAh theo trang giới thiệu đời cũ. Số chu kỳ hàn kết hợp gia nhiệt sau mỗi lần sạc phụ thuộc phiên bản, nhiệt độ, độ sáng màn hình và tình trạng pin. Không nên áp dụng con số 400 chu kỳ trong bài giới thiệu thị trường nếu chưa có kết quả thử nghiệm hoặc xác nhận từ hãng cho đúng bộ pin. Bộ nhớ 6.000 nhóm kết quả hàn và kết nối USB được nêu trong tài liệu phân phối. Hồ sơ nghiệm thu vẫn cần kết quả đo độc lập. Đối với tuyến có nhiều sợi, kỹ thuật viên nên ghi rõ số thứ tự mối nối và vị trí hộp cáp. Việc này giúp đối chiếu dữ liệu lưu trên máy với sơ đồ tuyến khi cần tìm sự cố. Hãng giới thiệu thiết kế gọn, kích thước khoảng 12 × 12 × 12 cm và trọng lượng khoảng 1,29 kg. Tuy nhiên, các tài liệu có cách ghi trọng lượng khác nhau về việc bao gồm pin hay chưa. Người mua nên xác nhận khối lượng của đúng cấu hình giao hàng.

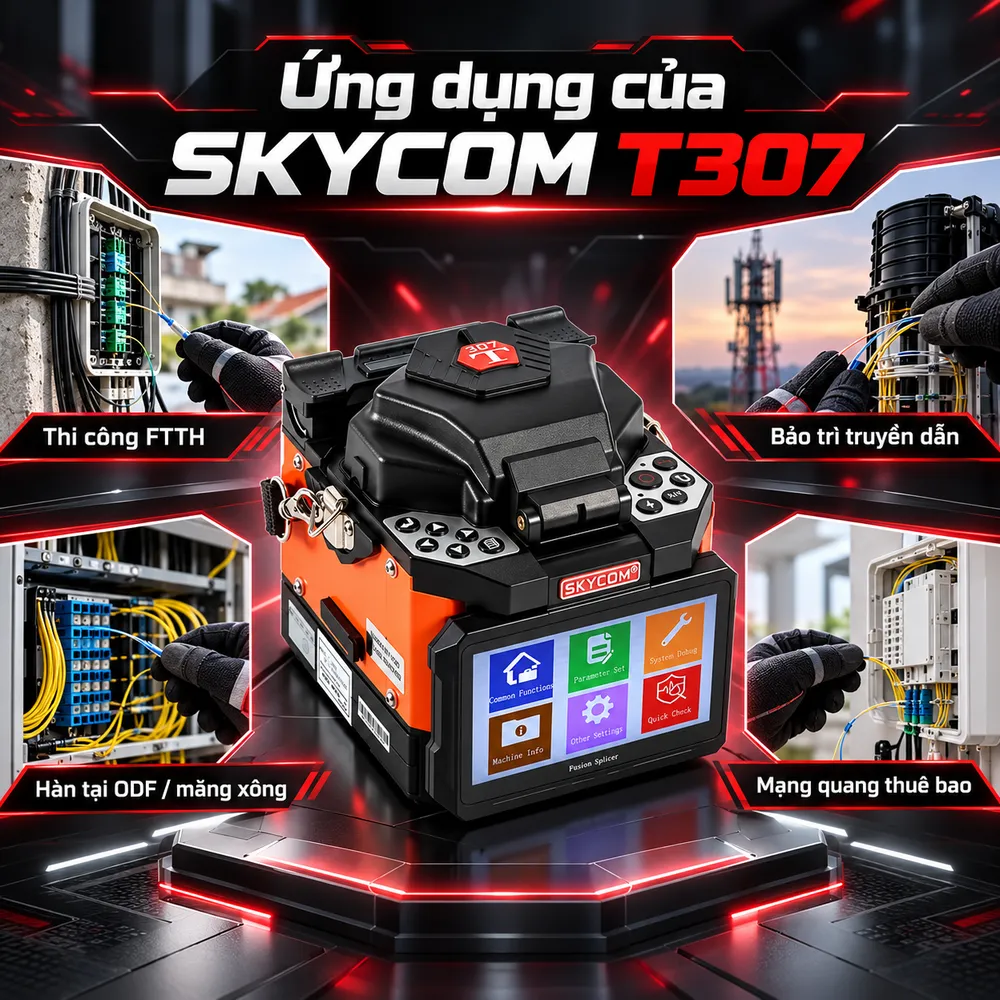

Ứng dụng thực tế và lưu ý khi lựa chọn SKYCOM T307

Trong mạng FTTH, T307 hỗ trợ hàn nối tại hộp phối quang, măng xông, tủ ODF và tuyến cáp thuê bao. Khi làm việc ngoài trời, cần tránh để bụi, nước hoặc gió mạnh tác động trực tiếp lên khu vực điện cực và rãnh giữ sợi. Giới thiệu chống bụi, chống gió không đồng nghĩa máy có cấp bảo vệ IP xác định. Đối với thiết bị đã qua sử dụng, nên thực hiện một số mối hàn thử, kiểm tra lực kéo, thời gian gia nhiệt và đo suy hao, đồng thời kiểm tra pin. SKYCOM hiện đánh dấu trang T-307 đời cũ là sản phẩm không còn cung cấp; cần xác nhận linh kiện, bảo hành và tình trạng hàng. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu các model, kiểm tra cấu hình và nhận tư vấn báo giá theo yêu cầu công trình.
