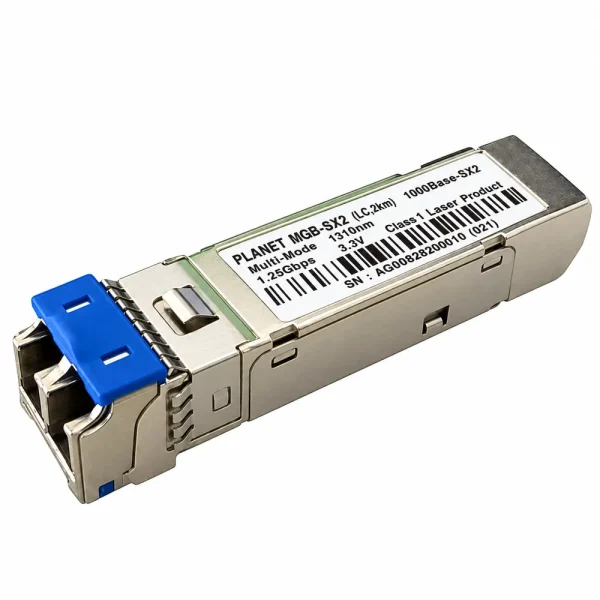

Module quang PLANET MGB-SX2 SFP Gigabit 1310nm Multimode 2km

Module quang PLANET MGB-SX2 là bộ thu phát SFP Gigabit Ethernet chuẩn IEEE 802.3z 1000BASE-SX, hoạt động ở bước sóng 1310nm trên cáp quang Multimode. Thiết bị sử dụng đầu nối Dual LC/UPC, hỗ trợ truyền tối đa 2km, giám sát DDM và cắm nóng trên thiết bị có khe SFP tương thích. Đây là giải pháp mở rộng đường uplink giữa các switch khi khoảng cách vượt giới hạn của cáp đồng.

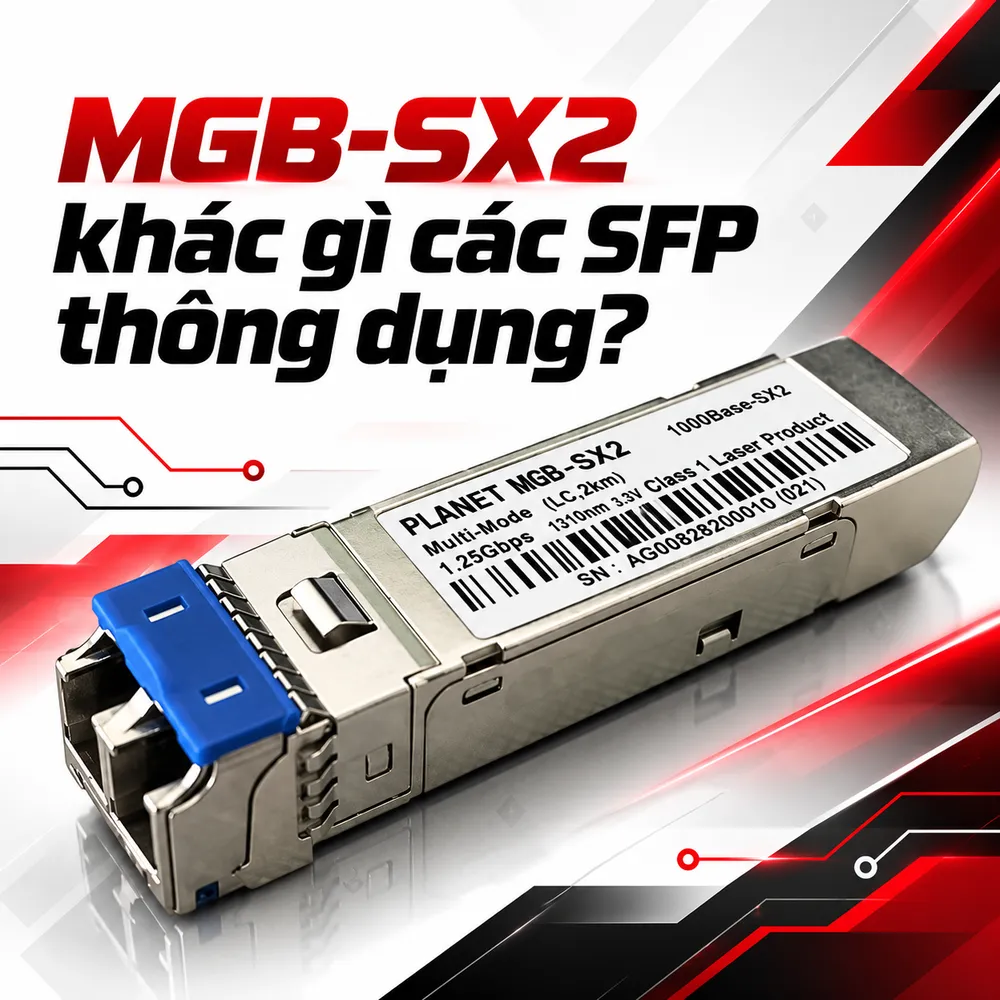

Vì sao MGB-SX2 khác các module SFP thông dụng?

Trong nhiều hệ thống mạng tòa nhà, nhà xưởng hoặc khuôn viên, đường cáp đồng Ethernet thường giới hạn ở 100m. Nếu đã có tuyến quang Multimode, MGB-SX2 có thể tận dụng hạ tầng để kết nối Gigabit giữa những vị trí xa nhau mà không cần bố trí thiết bị chuyển tiếp chỉ vì khoảng cách. Điểm cần phân biệt là MGB-SX2 dùng bước sóng 1310nm nhưng vẫn dành cho cáp Multimode. Không nên mặc định mọi module 1310nm đều là Singlemode. Theo PLANET, MGB-SX thông thường sử dụng 850nm với khoảng cách tối đa 550m; MGB-SX2 dùng 1310nm và đạt mức danh định 2km. Trong khi đó, những mã MGB-LX thuộc nhóm cáp Singlemode có thông số tuyến riêng. MGB-SX2 là module quang hai sợi, không phải bộ thu phát WDM BiDi một sợi. Thông tin quảng cáo về tốc độ 155Mbps, bước sóng 1310/1550nm và cự ly 20km không phù hợp với mã này. Khi lựa chọn Module Quang SFP cho switch, cần kiểm tra đồng thời tốc độ cổng, loại cáp, bước sóng, chuẩn đầu nối và khả năng tương thích của module đối ứng.

Ba yếu tố kỹ thuật cần đánh giá trước khi triển khai

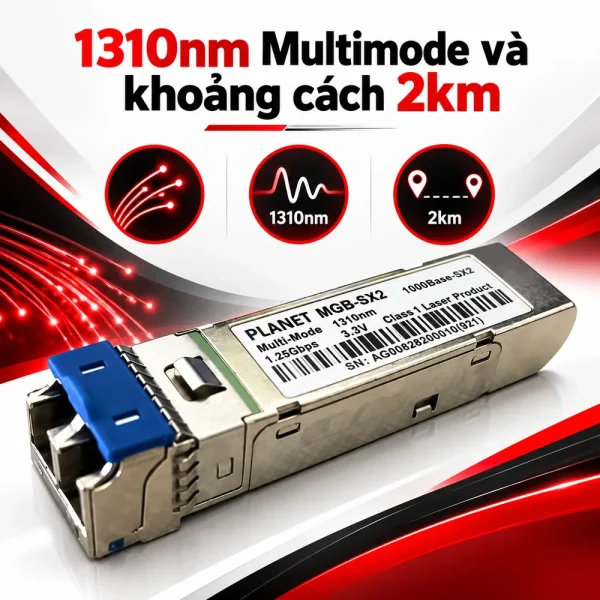

Bước sóng 1310nm trên hạ tầng Multimode

PLANET công bố MGB-SX2 hỗ trợ Gigabit Ethernet 1000Mbps trên sợi Multimode, sử dụng bước sóng 1310nm và khoảng cách tối đa 2km. Tuy nhiên, giới hạn này phụ thuộc đặc tính cáp và suy hao toàn tuyến, không phải cam kết cho mọi loại sợi đang lắp đặt. Kỹ thuật viên cần kiểm tra cấp cáp, đường kính lõi, chiều dài, băng thông truyền dẫn và chất lượng mối hàn. Nếu hạ tầng đã cũ hoặc không rõ tiêu chuẩn, nên xác minh thông số cáp trước khi chọn module chỉ dựa trên khoảng cách.

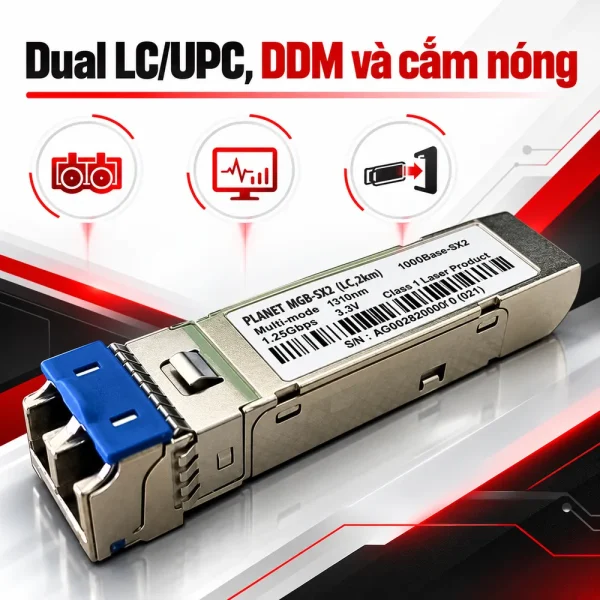

Cổng Dual LC/UPC và hai chiều truyền nhận

Đầu kết nối Dual LC/UPC có hai vị trí riêng dành cho Tx và Rx. Khi nối hai switch, đường phát Tx của đầu thứ nhất phải đưa về đường nhận Rx của đầu thứ hai; sợi còn lại thực hiện chiều ngược lại. Cần sử dụng dây nhảy Multimode, adapter và đầu nối phù hợp. Đầu LC bẩn, tiếp xúc kém hoặc bị xước có thể làm tăng suy hao khiến liên kết chập chờn. Không sử dụng đầu APC thay cho UPC khi không có chỉ định tương thích từ nhà sản xuất.

Giám sát DDM và điều kiện vận hành

MGB-SX2 được PLANET xác nhận hỗ trợ DDM, giúp theo dõi thông số vận hành của transceiver trên thiết bị chủ có chức năng đọc dữ liệu. Những chỉ số như công suất phát, công suất thu hoặc nhiệt độ hữu ích khi kiểm tra chất lượng kết nối; danh sách chỉ số hiển thị còn phụ thuộc switch. Module dùng nguồn 3,3V, hỗ trợ cắm nóng và có dải nhiệt độ hoạt động 0–60°C. Đây là phiên bản thương mại; không nên nhầm với MGB-TSX2 thuộc dòng nhiệt độ công nghiệp. Nếu đặt trong tủ mạng nóng, cần đánh giá thông gió và điều kiện nhiệt thực tế.

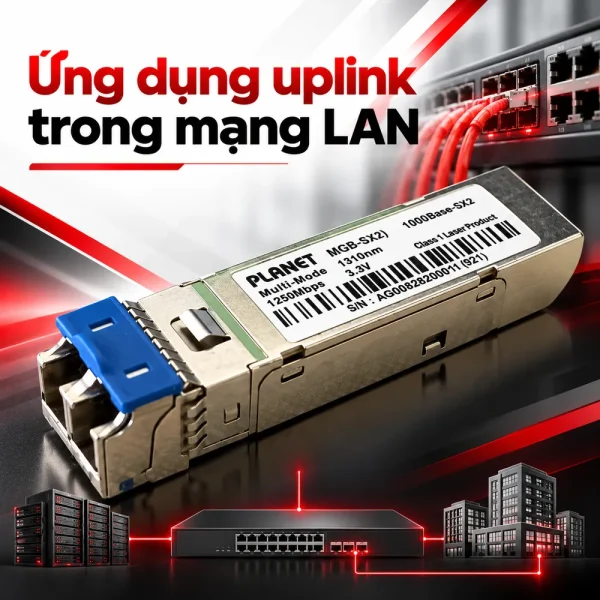

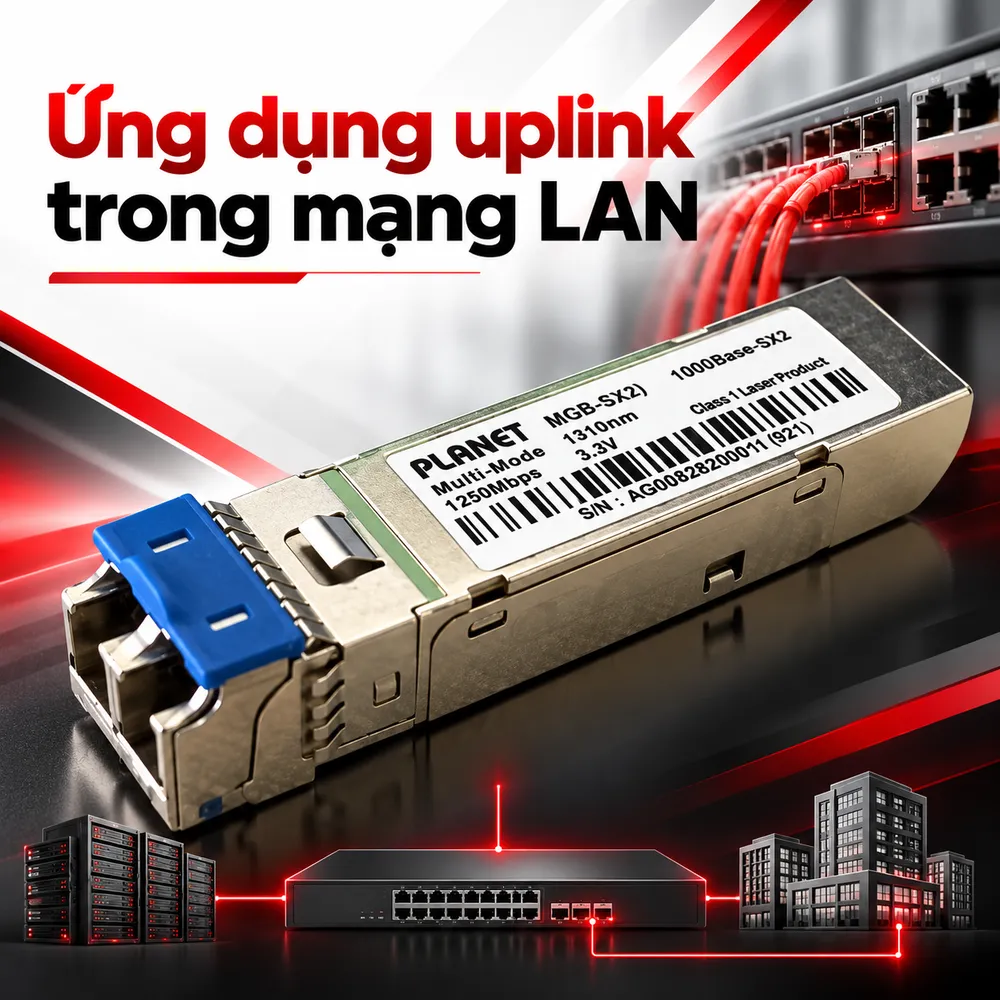

Ứng dụng phù hợp trong mạng LAN và camera IP

Trong tòa nhà nhiều tầng, cặp MGB-SX2 có thể tạo uplink từ switch truy cập về switch phân phối qua tuyến Multimode đã bố trí. Tại khuôn viên doanh nghiệp hoặc trường học, thiết bị giúp kết nối các phòng máy cách nhau trong phạm vi đáp ứng giới hạn quang. Với nhà xưởng, MGB-SX2 thích hợp khi tủ mạng phân tán và cáp Multimode hiện hữu còn sử dụng tốt. Đường quang không dẫn điện, phù hợp môi trường có nhiễu điện từ. Đối với camera IP, module có thể làm đường uplink giữa switch camera và thiết bị tập trung. Số camera đáp ứng được cần tính từ bitrate, chuẩn nén, lưu lượng đồng thời và phần dự phòng; không có số lượng cố định chỉ dựa vào tốc độ 1Gbps. MGB-SX2 không cấp nguồn PoE cho camera hoặc điểm truy cập Wi-Fi. Chức năng cấp điện, quản lý VLAN hay định tuyến đều do các thiết bị mạng khác đảm nhiệm.

Kiểm tra tương thích, nghiệm thu và mua hàng

Trước khi lắp đặt, xác nhận model switch, chế độ cổng SFP Gigabit và danh sách module được nhà sản xuất hỗ trợ. Tuân thủ SFP MSA giúp chuẩn hóa kiểu module nhưng không bảo đảm mọi switch của hãng khác đều nhận diện chính xác. Ở hai đầu tuyến, cần dùng transceiver có đặc tính quang phù hợp, đấu đúng Tx/Rx và vệ sinh cổng LC trước khi kết nối. Hãy kiểm tra bán kính uốn, điểm phối quang và suy hao thực tế, đặc biệt với đường truyền gần 2km. Sau khi đưa vào hoạt động, kiểm tra trạng thái Link, tốc độ cổng, bộ đếm lỗi và thông số DDM nếu switch hỗ trợ. Nếu tín hiệu bất thường, cần khoanh vùng từng đoạn cáp, dây nhảy, module đối ứng và cấu hình cổng trước khi kết luận thiết bị hỏng. PLANET MGB-SX2 phù hợp với liên kết Gigabit trên hai sợi Multimode ở bước sóng 1310nm, tối đa 2km theo điều kiện hãng. Khách hàng có thể liên hệ HulaTech để đối chiếu thiết bị, kiểm tra phương án đấu nối và nhận báo giá theo hạ tầng thực tế.
