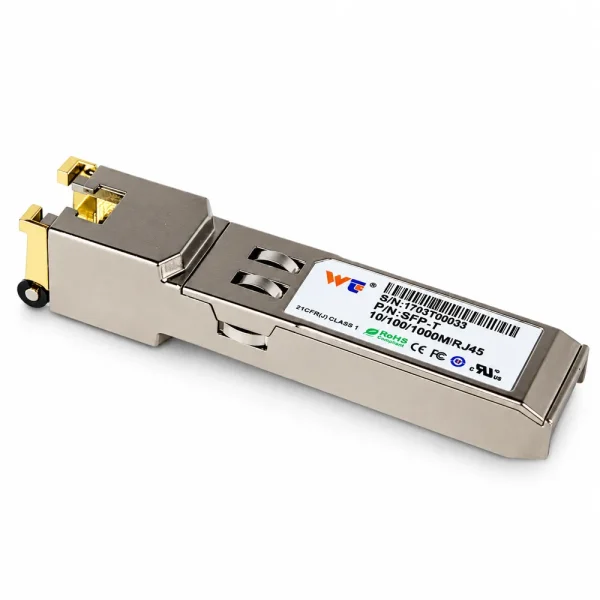

Module quang SFP Wintop WT-SFP-T

Wintop WT-SFP-T là module SFP giao tiếp đồng, dùng để chuyển một khe SFP tương thích thành cổng Ethernet RJ45. Sản phẩm hỗ trợ kết nối 10/100/1000Mbps, truyền qua cáp đồng Cat5 với khoảng cách tối đa 100m. Đây là module có mạch PHY Ethernet, không sử dụng sợi quang.

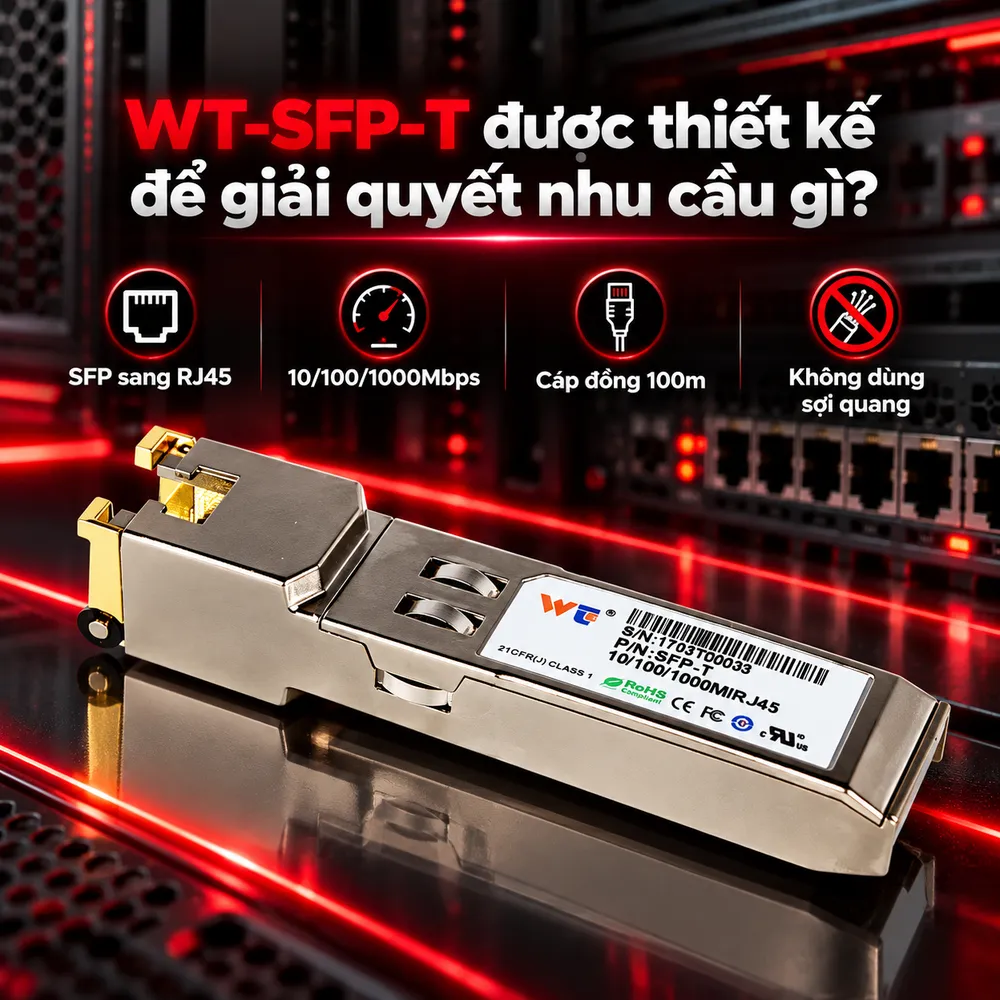

WT-SFP-T được thiết kế để giải quyết nhu cầu gì?

Chuyển giao diện SFP sang Ethernet đồng

Trong nhiều hệ thống mạng, switch hoặc router còn khe SFP nhưng thiết bị cần kết nối chỉ có cổng RJ45. WT-SFP-T cho phép khai thác khe đó mà không phải bổ sung bộ chuyển đổi rời, với điều kiện phần cứng chủ nhận và hỗ trợ module đồng. Đầu phía sau kết nối với khe SFP; mặt trước trang bị ổ RJ45 dành cho dây mạng xoắn đôi. Module hỗ trợ liên kết Gigabit giữa các thiết bị trong tủ rack.

Phân biệt WT-SFP-T với module quang thông thường

Cả hai cùng dùng dạng SFP, nhưng chức năng và môi trường truyền dẫn khác nhau. Module quang thường chuyển tín hiệu điện thành ánh sáng cho sợi single-mode hoặc multimode; WT-SFP-T đưa Ethernet trực tiếp ra cáp đồng. Sản phẩm không có bước sóng quang hoặc đầu LC.

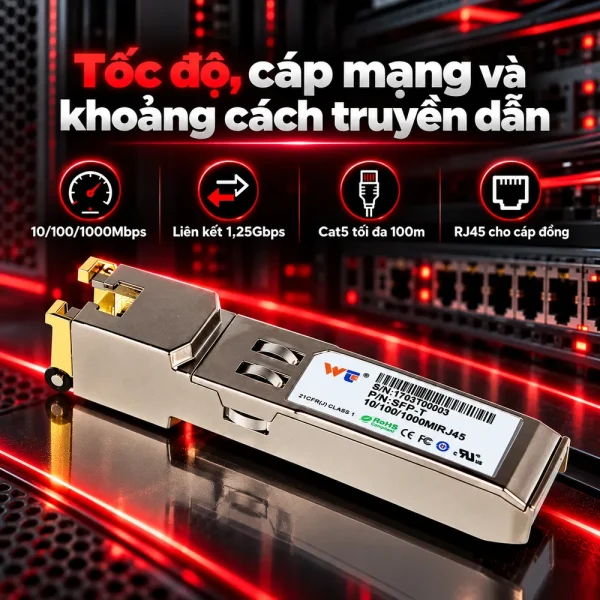

Tốc độ, cáp mạng và khoảng cách truyền dẫn

Ba mức 10/100/1000Mbps và tốc độ tín hiệu 1,25Gbps

Wintop công bố hỗ trợ Ethernet 10BASE-T, 100BASE-TX và 1000BASE-T trên hệ thống chủ phù hợp. Con số 1,25Gbps mô tả tốc độ liên kết tín hiệu phía module, không đồng nghĩa cổng RJ45 cung cấp Ethernet hữu dụng 1,25Gbps. Tốc độ cao nhất của kết nối đồng vẫn là 1000Mbps, tùy khả năng thương lượng với thiết bị đầu xa. Cần kiểm tra chuẩn giao tiếp giữa khe SFP và mạch PHY. Tài liệu Wintop đề cập SERDES và những cấu hình sử dụng SGMII; khả năng hoạt động ở cả ba mức tốc độ không nên được mặc định với mọi cổng SFP. Một số switch cần cấu hình giao diện hoặc phần mềm tương thích.

Cáp Cat5 và giới hạn 100m

Nhà sản xuất công bố khoảng cách tối đa 100m qua cáp đồng Cat5 đáp ứng yêu cầu kỹ thuật. Với Gigabit Ethernet, bốn cặp dây và đầu RJ45 phải được đấu đúng, kiểm tra đầy đủ. Nếu hệ thống có nhiều mối nối hoặc dây kém chất lượng, kết nối có thể bị giảm tốc độ hoặc tăng lỗi. Khi triển khai mới, cáp Cat5e hoặc Cat6 đạt chuẩn giúp thuận tiện cho công tác thi công và nghiệm thu; việc chọn cấp cáp không làm WT-SFP-T trở thành module 2,5G hoặc 10G.

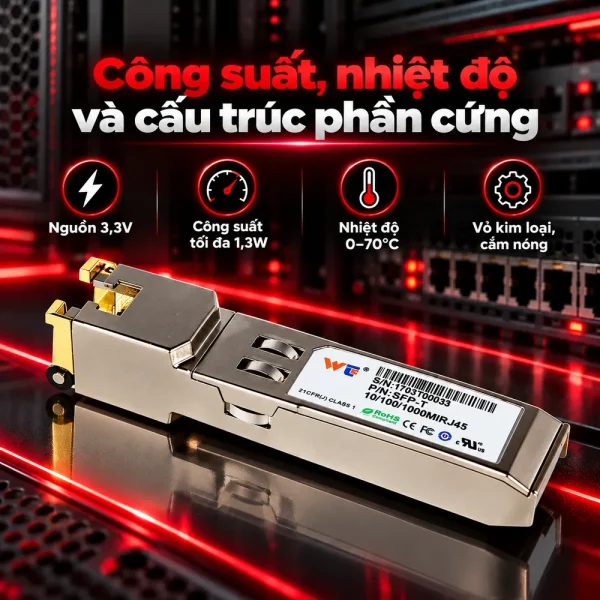

Công suất, nhiệt độ và cấu trúc phần cứng

Công suất tiêu thụ và yêu cầu nguồn cấp

Module lấy nguồn 3,3V từ khe SFP. Tài liệu kỹ thuật lưu hành cho dòng SFP đồng nêu công suất điển hình 1,05W; trong khi trang sản phẩm Wintop hiện công bố mức tối đa 1,3W. Khi lập ngân sách cấp nguồn và tản nhiệt, nên dùng giới hạn phù hợp với đúng phiên bản được cung cấp, thay vì coi 1,05W là công suất cực đại.

Vỏ kim loại, cắm nóng và phạm vi nhiệt độ

WT-SFP-T sử dụng vỏ kim loại nhằm hạn chế nhiễu điện từ và cấu trúc SFP hỗ trợ cắm nóng. Điều này giúp tháo lắp mà không cần tắt toàn bộ thiết bị chủ nếu nền tảng cho phép, nhưng liên kết ở cổng tương ứng vẫn bị gián đoạn khi rút module. Wintop công bố phiên bản thương mại hoạt động từ 0 đến 70°C. Các tài liệu phiên bản khác đề cập mức mở rộng -10 đến 80°C và công nghiệp -40 đến 85°C; cần xác nhận mã hàng thực tế trước khi áp dụng dải nhiệt rộng cho thiết kế nhà xưởng.

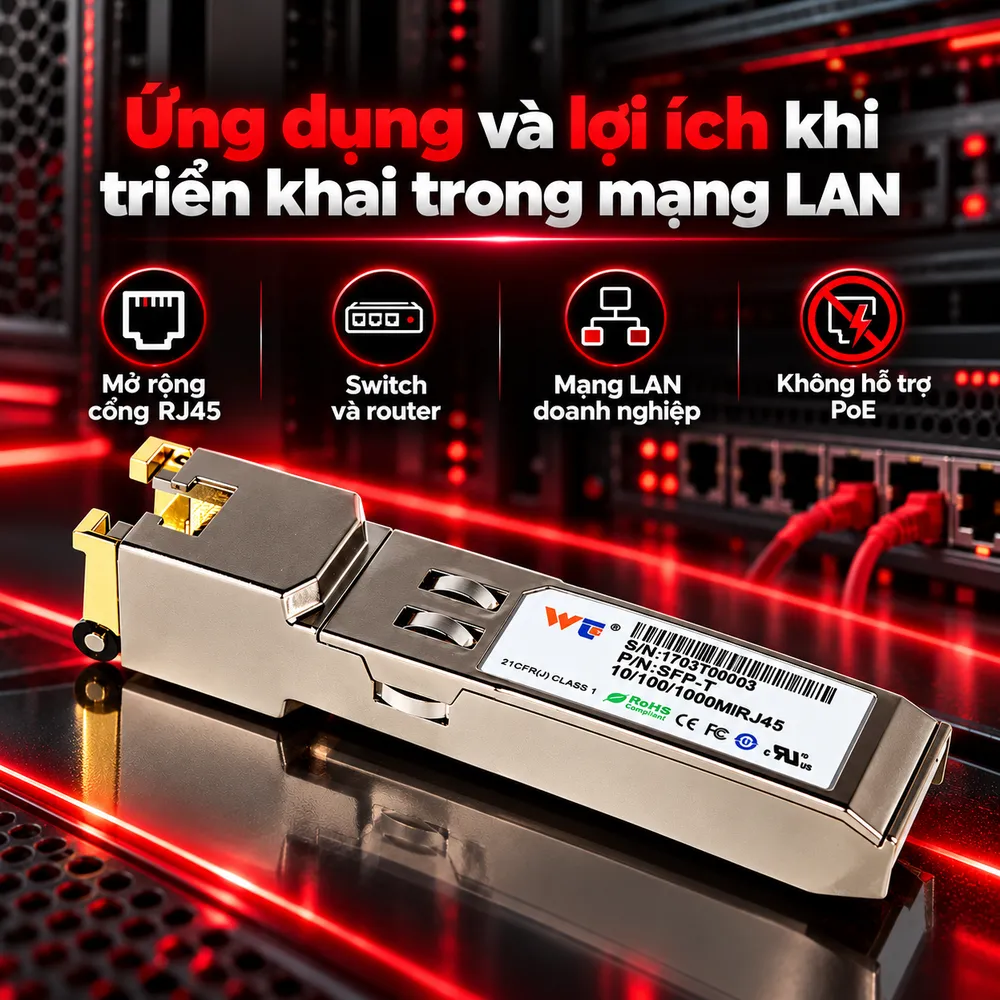

Ứng dụng và lợi ích khi triển khai trong mạng LAN

WT-SFP-T phù hợp mở rộng một điểm kết nối RJ45 trên switch có khe SFP còn trống, kết nối router với hạ tầng cáp đồng hoặc bổ sung đường Ethernet quản trị giữa các thiết bị gần nhau. Với tuyến đã có dây Cat5, module giúp tận dụng vật tư hiện hữu nếu chất lượng cáp đáp ứng tiêu chuẩn. Khi thiết kế hạ tầng đồng và quang kết hợp, có thể lựa chọn Module Quang SFP theo loại cổng và môi trường truyền dẫn: WT-SFP-T dành cho dây RJ45, còn module quang rời dành cho sợi quang và yêu cầu bước sóng cụ thể. Sản phẩm không phải bộ cấp nguồn PoE. Vì vậy, muốn cấp điện cho camera IP hoặc điểm truy cập Wi-Fi, phải sử dụng thiết bị cấp nguồn thích hợp; không thể suy luận tính năng PoE từ việc module có cổng RJ45.

Kiểm tra tương thích và lưu ý trước khi mua

Trước khi đặt hàng, cần xác nhận model switch hoặc router, phiên bản hệ điều hành, tốc độ khe SFP và khả năng chấp nhận module đồng. Kiểm tra thêm yêu cầu SERDES hoặc SGMII, cách thiết lập tốc độ và giới hạn nguồn của thiết bị chủ. Có cùng hình dạng SFP không đồng nghĩa mọi cổng đều nhận WT-SFP-T. Sau khi lắp, quan sát trạng thái liên kết, tốc độ thương lượng và bộ đếm lỗi; thử truyền dữ liệu giữa hai đầu. Trên tuyến Gigabit, cần kiểm tra đầy đủ bốn cặp dây, chiều dài và chất lượng đầu bấm. Nếu link không lên, ưu tiên đối chiếu tương thích và cấu hình trước khi kết luận module bị hỏng. Wintop WT-SFP-T phù hợp nhu cầu chuyển khe SFP tương thích thành RJ45 10/100/1000Mbps trong phạm vi cáp đồng 100m. HulaTech hỗ trợ kiểm tra model thiết bị, lựa chọn phiên bản nhiệt độ, xác nhận thông số điện và tư vấn báo giá theo số lượng dự án.
