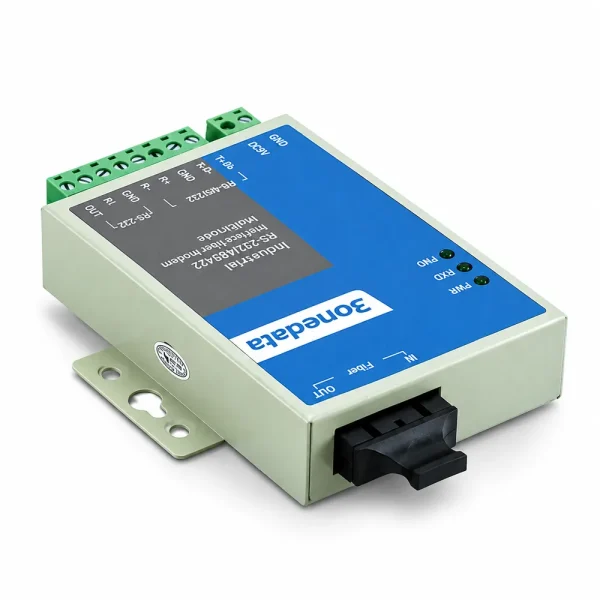

Converter quang RS232 sang quang – 3onedata Model 277M

3Onedata Model 277M là bộ chuyển đổi tín hiệu RS-232 sang cáp quang Multimode, được thiết kế cho các hệ thống cần truyền dữ liệu nối tiếp ổn định ở khoảng cách xa hơn cáp đồng thông thường. Thiết bị hỗ trợ khoảng cách truyền quang đến 2 km, nguồn vào 9–36VDC và tùy chọn đầu nối SC, FC hoặc ST. Với khả năng chuyển đổi tín hiệu hai chiều giữa RS-232 và quang, Model 277M phù hợp với hệ thống RTU, HOST, SCADA, PLC, máy tính công nghiệp và nhiều ứng dụng tự động hóa cần hạn chế ảnh hưởng của nhiễu điện từ.

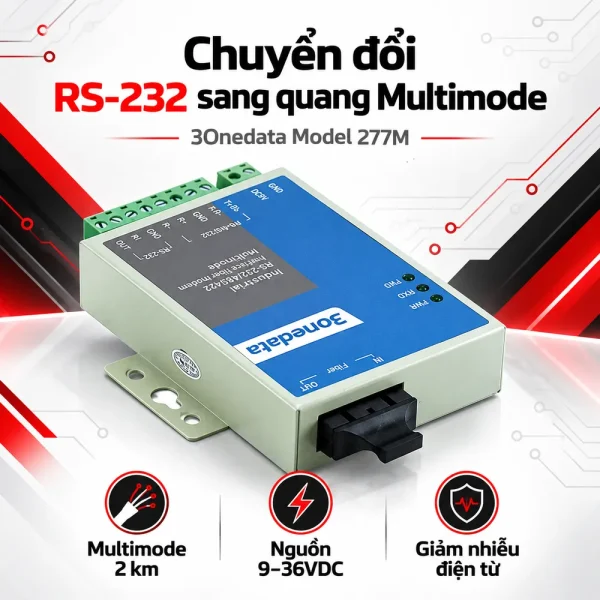

Model 277M chuyển đổi RS-232 sang quang như thế nào?

Chức năng chính của Model 277M là tiếp nhận tín hiệu điện từ giao tiếp RS-232, chuyển đổi thành tín hiệu quang để truyền qua sợi Multimode, sau đó chuyển đổi ngược lại ở đầu bên kia. Cấu hình này giúp kéo dài khoảng cách truyền dữ liệu nối tiếp và tách đường truyền khỏi môi trường điện từ phức tạp. Trong hệ thống SCADA, Model 277M có thể được sử dụng để kết nối RTU với HOST hoặc bộ điều khiển trung tâm thông qua cáp quang. Ở nhà máy, thiết bị có thể liên kết máy tính công nghiệp, PLC hoặc bộ điều khiển với các điểm đo nằm cách xa phòng điều khiển. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo chuẩn giao tiếp, loại sợi và khoảng cách truyền dẫn.

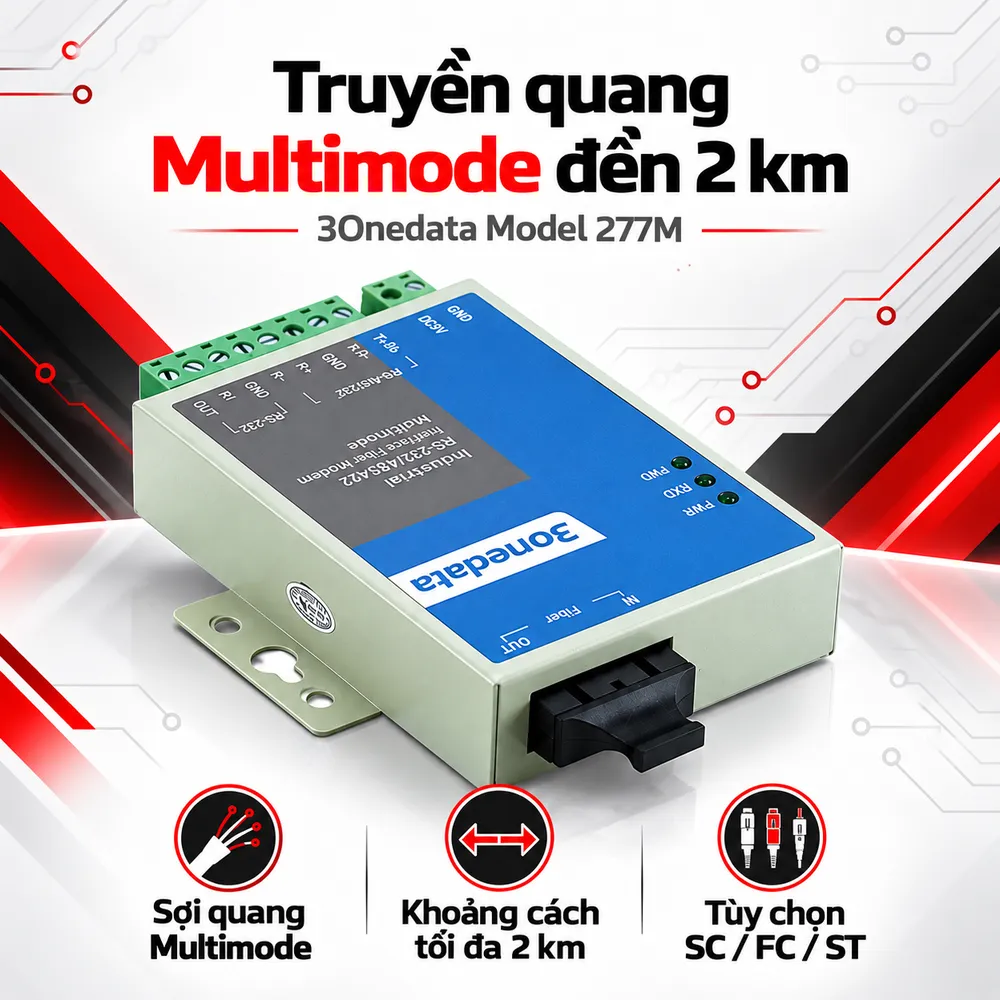

Truyền quang Multimode khoảng cách đến 2 km

Model 277M sử dụng sợi quang Multimode và có khoảng cách truyền được công bố đến 2 km. Phạm vi này phù hợp với nhiều tuyến dữ liệu trong nhà máy, khu công nghiệp, trạm kỹ thuật, tòa nhà hoặc giữa các khu vực có khoảng cách trung bình. Thiết bị hỗ trợ các đầu nối quang SC, FC hoặc ST tùy cấu hình. Khi triển khai, kỹ thuật viên cần kiểm tra loại đầu nối trên ODF, dây nhảy quang và thiết bị tại hai đầu để lựa chọn phiên bản phù hợp. Khoảng cách 2 km là thông số tối đa theo cấu hình sản phẩm. Khoảng cách thực tế còn phụ thuộc vào suy hao sợi, số lượng mối hàn, đầu nối, chất lượng dây nhảy và tình trạng tuyến. Vì vậy, với hệ thống yêu cầu độ ổn định cao, nên kiểm tra suy hao trước khi đưa tuyến vào vận hành.

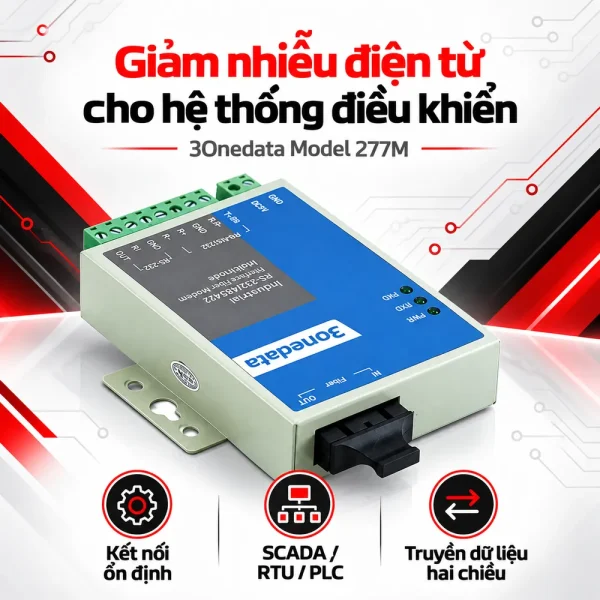

Hạn chế nhiễu điện từ trên đường truyền dữ liệu

Một trong những lý do chính để chuyển RS-232 sang quang là giảm ảnh hưởng của nhiễu điện từ trên tuyến truyền. Cáp đồng có thể chịu tác động từ động cơ, biến tần, tủ điện, máy hàn hoặc các thiết bị công suất lớn. Trong khi đó, sợi quang truyền dữ liệu bằng ánh sáng nên không dẫn điện và không chịu nhiễu điện từ theo cách của cáp đồng. Đặc điểm này giúp Model 277M phù hợp với môi trường công nghiệp, nơi đường tín hiệu thường đi qua khu vực có nhiều nguồn gây nhiễu. Việc cách ly đường truyền bằng cáp quang . Tuy nhiên, khả năng chống nhiễu của sợi quang không thay thế các biện pháp tiếp địa, chống sét và bảo vệ nguồn. Nguồn cấp cho converter vẫn cần được thiết kế đúng yêu cầu.

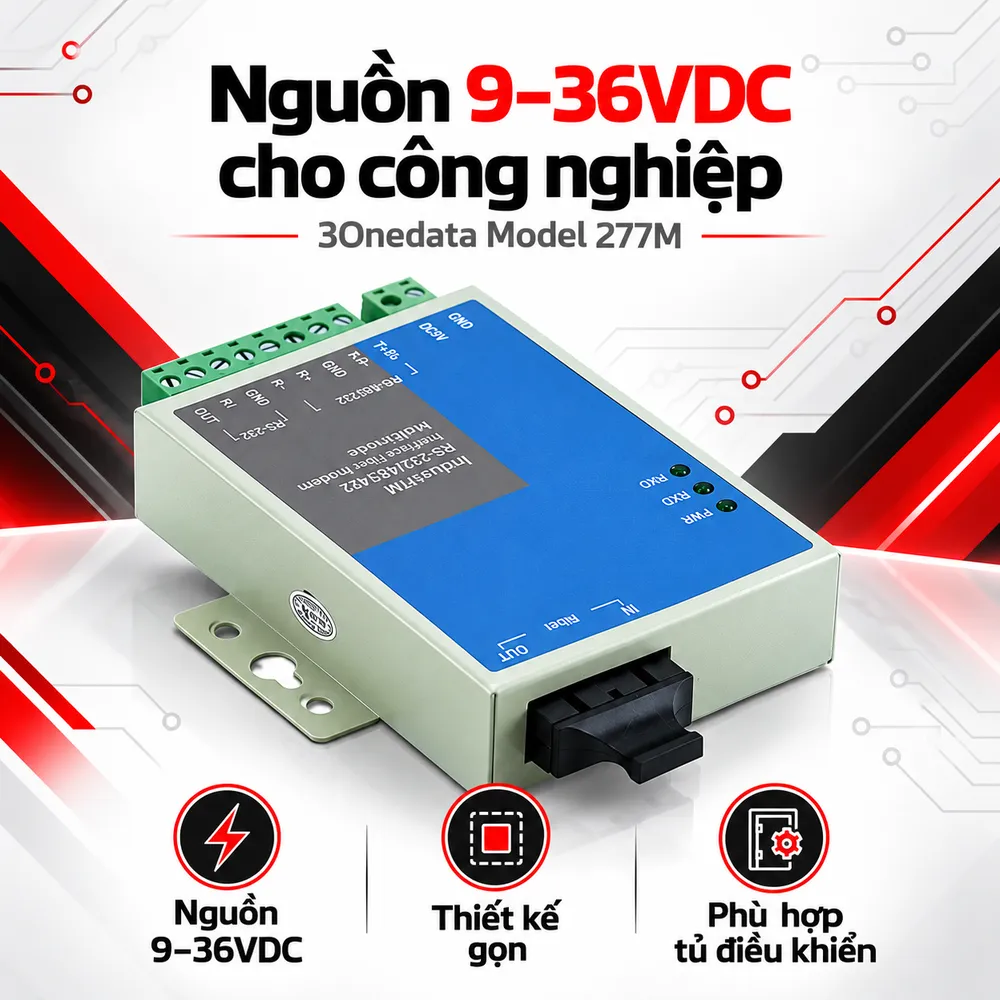

Nguồn 9–36VDC và đầu nối SC, FC hoặc ST

3Onedata Model 277M sử dụng nguồn DC dải rộng từ 9 đến 36VDC. Dải nguồn này phù hợp với nhiều tủ điều khiển công nghiệp, nơi các mức nguồn DC khác nhau có thể đang được sử dụng cho PLC, relay, cảm biến hoặc bộ điều khiển. Việc hỗ trợ nhiều loại đầu nối quang gồm SC, FC và ST giúp thiết bị có thể được lựa chọn theo hạ tầng hiện hữu. SC thường được sử dụng rộng rãi trong hệ thống quang, FC có cơ chế ren khóa chắc chắn, còn ST sử dụng cơ chế khóa kiểu bayonet.

Các phiên bản khác trong dòng MODEL277

Ngoài Model 277M Multimode 2 km, dòng MODEL277 còn có nhiều phiên bản Single Mode cho khoảng cách lớn hơn. Model 277S/20 hỗ trợ 20 km, 277S/40 hỗ trợ 40 km, 277S/60 hỗ trợ 60 km, 277S/80 hỗ trợ 80 km, 277S/100 hỗ trợ 100 km và 277S/120 hỗ trợ 120 km. Do đó, Model 277M nên được chọn khi hệ thống đang dùng sợi Multimode và chiều dài tuyến phù hợp với giới hạn 2 km. Không nên sử dụng thông số của các phiên bản Single Mode để mô tả khả năng của Model 277M.

Ứng dụng và lưu ý khi lựa chọn Model 277M

Model 277M phù hợp với hệ thống RTU tới HOST, SCADA, điện lực, tự động hóa, điều khiển lưu lượng, kiểm soát dữ liệu và nhiều ứng dụng công nghiệp sử dụng RS-232. Thiết bị có thể giúp mở rộng tuyến truyền giữa thiết bị đầu cuối và trung tâm điều khiển trong phạm vi phù hợp. Trước khi lựa chọn, cần xác định chuẩn RS-232 của thiết bị, loại sợi Multimode, đầu nối SC, FC hoặc ST, chiều dài tuyến và nguồn cấp 9–36VDC. Đồng thời nên kiểm tra chất lượng cáp quang, sơ đồ chân Serial và trạng thái thiết bị ở hai đầu. Bộ chuyển đổi RS232 sang quang 3Onedata Model 277M là thiết bị dành cho tuyến Multimode đến 2 km cần truyền dữ liệu nối tiếp ổn định và hạn chế nhiễu điện từ. Sản phẩm hỗ trợ nguồn 9–36VDC, nhiều tùy chọn đầu nối quang và phù hợp với SCADA, RTU, PLC cùng các hệ thống tự động hóa. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn phiên bản phù hợp với hạ tầng thực tế.
