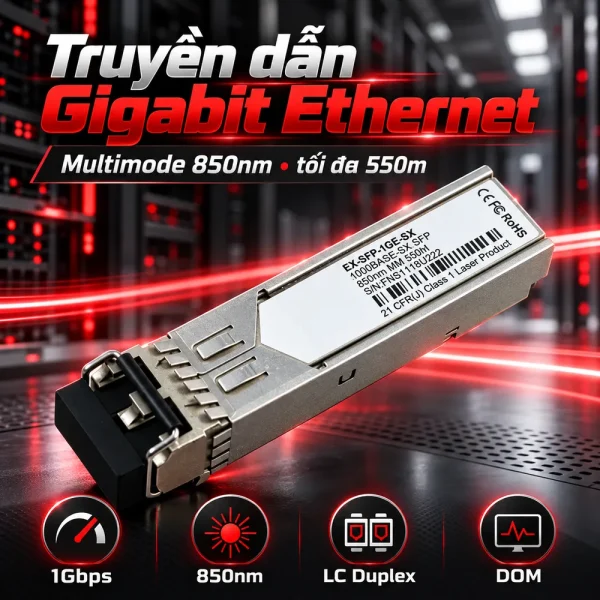

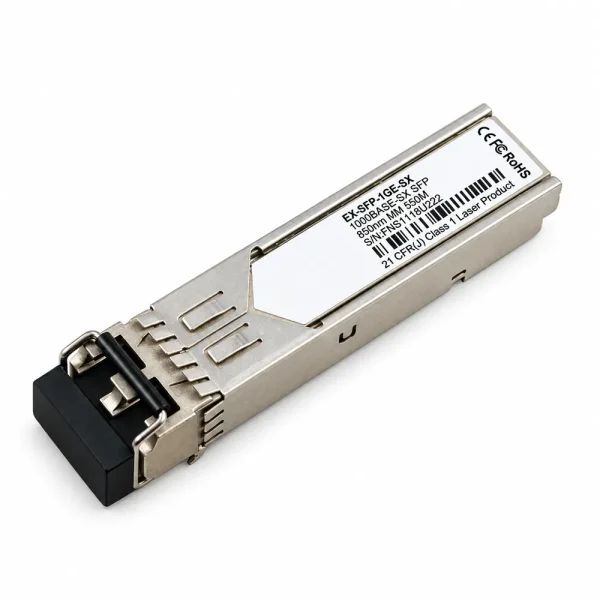

Module quang Juniper 1000Base-T EX-SFP-1GE-SX

Module quang Juniper EX-SFP-1GE-SX là thiết bị thu phát quang chuẩn 1000BASE-SX, sử dụng bước sóng 850nm để truyền dữ liệu Gigabit Ethernet qua cáp quang Multimode. Module hỗ trợ tốc độ 1Gbps, khoảng cách tối đa 550m trên cáp OM2 phù hợp và đầu kết nối LC Duplex. Sản phẩm được sử dụng trong hệ thống switch Juniper, phục vụ kết nối mạng LAN, đường uplink và truyền dẫn dữ liệu giữa các thiết bị mạng.

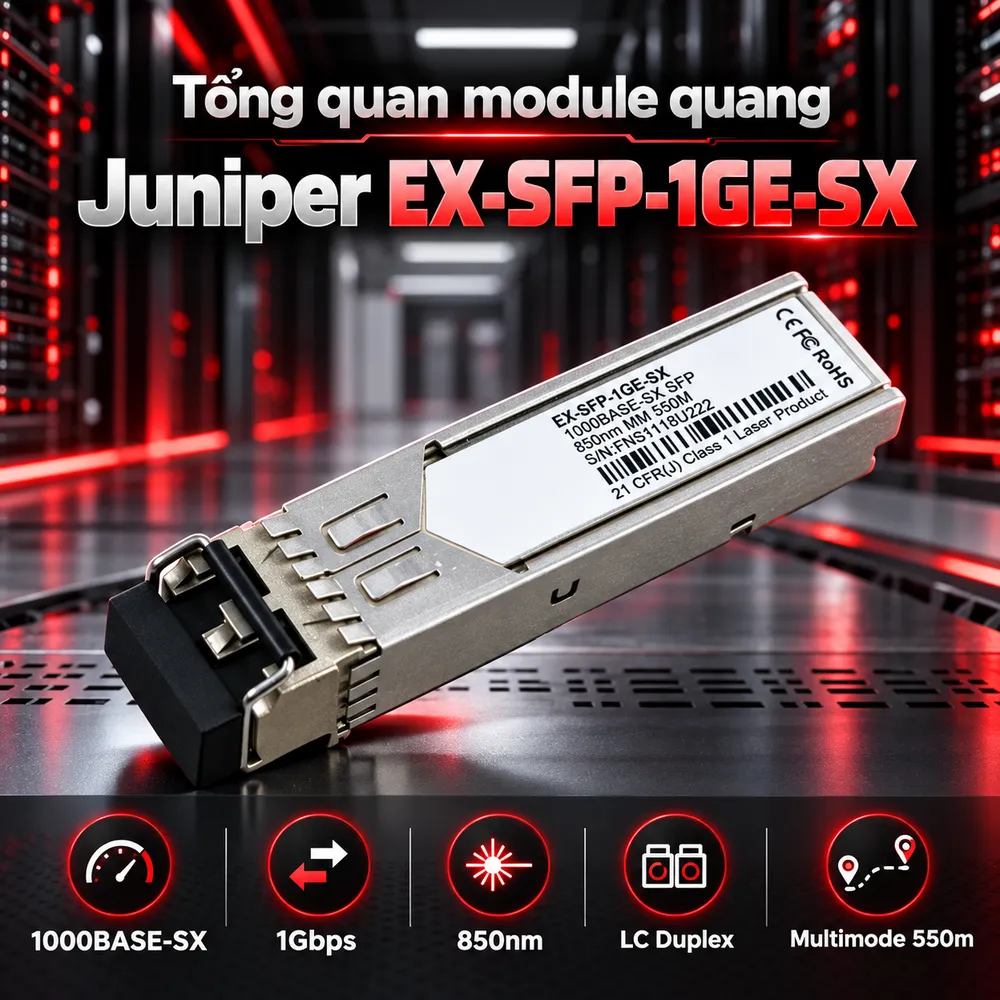

Tổng quan về module quang Juniper EX-SFP-1GE-SX

Juniper EX-SFP-1GE-SX là module thu phát quang thuộc dòng Small Form-factor Pluggable (SFP) của Juniper Networks. Thiết bị thực hiện chức năng chuyển đổi tín hiệu điện từ cổng mạng thành tín hiệu quang, giúp dữ liệu truyền qua hệ thống cáp quang Multimode. Sản phẩm hoạt động theo chuẩn 1000BASE-SX, thuộc nhóm giao tiếp Gigabit Ethernet sử dụng cáp quang. Đây là điểm cần phân biệt với chuẩn 1000BASE-T, vốn sử dụng cáp đồng xoắn đôi và đầu nối RJ45. EX-SFP-1GE-SX có thiết kế nhỏ gọn, phù hợp lắp đặt trong các khe SFP tương thích. Cấu trúc module rời giúp kỹ thuật viên thuận tiện kiểm tra, bảo trì và thay thế khi cần thiết. Theo tài liệu Juniper, sản phẩm sử dụng mã linh kiện 740-011613, giao diện LC Duplex và hỗ trợ giám sát quang kỹ thuật số Digital Optical Monitoring (DOM). Với khoảng cách truyền dẫn tối đa 550m, EX-SFP-1GE-SX phù hợp cho các hệ thống mạng có phạm vi từ một số phòng kỹ thuật đến nhiều tầng trong tòa nhà hoặc các khu vực thuộc cùng công trình. Thiết bị có thể sử dụng trên hệ thống cáp Multimode hiện hữu nếu đáp ứng yêu cầu về loại sợi, khoảng cách và suy hao quang. Đối với những công trình cần thiết bị có tốc độ hoặc khoảng cách khác nhau, khách hàng có thể tham khảo danh mục Module Quang SFP tại HulaTech để lựa chọn sản phẩm theo cấu hình mạng thực tế.

Công nghệ truyền dẫn và đặc điểm của Juniper EX-SFP-1GE-SX

EX-SFP-1GE-SX sử dụng bước sóng 850nm, được thiết kế cho môi trường truyền dẫn cáp quang Multimode. Công nghệ này phù hợp với các tuyến kết nối quang trong phạm vi tòa nhà và mạng nội bộ doanh nghiệp. Truyền dữ liệu Gigabit Ethernet 1Gbps Module hỗ trợ tốc độ danh định 1000Mbps, đáp ứng nhu cầu truyền dữ liệu giữa switch truy cập, switch tập trung và những thiết bị mạng tương thích. Tốc độ truyền dẫn thực tế còn phụ thuộc cấu hình mạng, giao thức sử dụng và lưu lượng của các thiết bị đang kết nối. Bước sóng quang 850nm EX-SFP-1GE-SX sử dụng nguồn phát quang 850nm, phù hợp với đặc điểm của chuẩn 1000BASE-SX. Công nghệ truyền dẫn này được triển khai phổ biến trên cáp Multimode, sử dụng hai sợi quang riêng biệt để phát và nhận tín hiệu. Khoảng cách truyền dẫn phụ thuộc loại cáp Theo tài liệu Juniper, phạm vi truyền dẫn của EX-SFP-1GE-SX thay đổi theo đặc tính sợi quang:

• Cáp Multimode 62,5/125µm, băng thông 160MHz·km: tối đa 220m.
• Cáp OM1 62,5/125µm, băng thông 200MHz·km: tối đa 275m.
• Cáp Multimode 50/125µm, băng thông 400MHz·km: tối đa 500m.
• Cáp OM2 50/125µm, băng thông 500MHz·km: tối đa 550m.

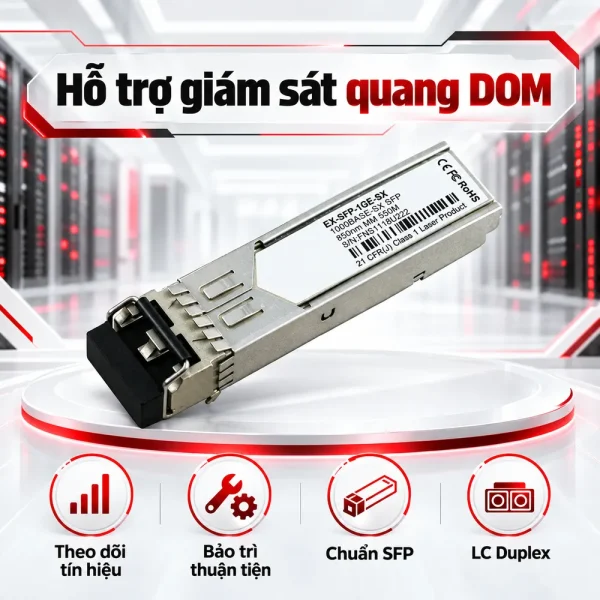

Như vậy, khoảng cách 550m không áp dụng cho mọi loại cáp Multimode. Việc lựa chọn phải dựa trên đặc tính cáp đang sử dụng. Đầu nối LC Duplex Module được trang bị hai giao diện LC, tương ứng với đường phát Tx và đường nhận Rx. Khi đấu nối, cần bảo đảm đầu phát của module này được kết nối với đầu nhận của module đối diện để hình thành liên kết quang hai chiều. Giám sát tín hiệu quang DOM EX-SFP-1GE-SX hỗ trợ Digital Optical Monitoring, giúp theo dõi những thông số hoạt động của module trên thiết bị chủ tương thích. Chức năng này hỗ trợ kỹ thuật viên kiểm tra tình trạng đường truyền và xác định nguyên nhân khi kết nối xuất hiện lỗi.

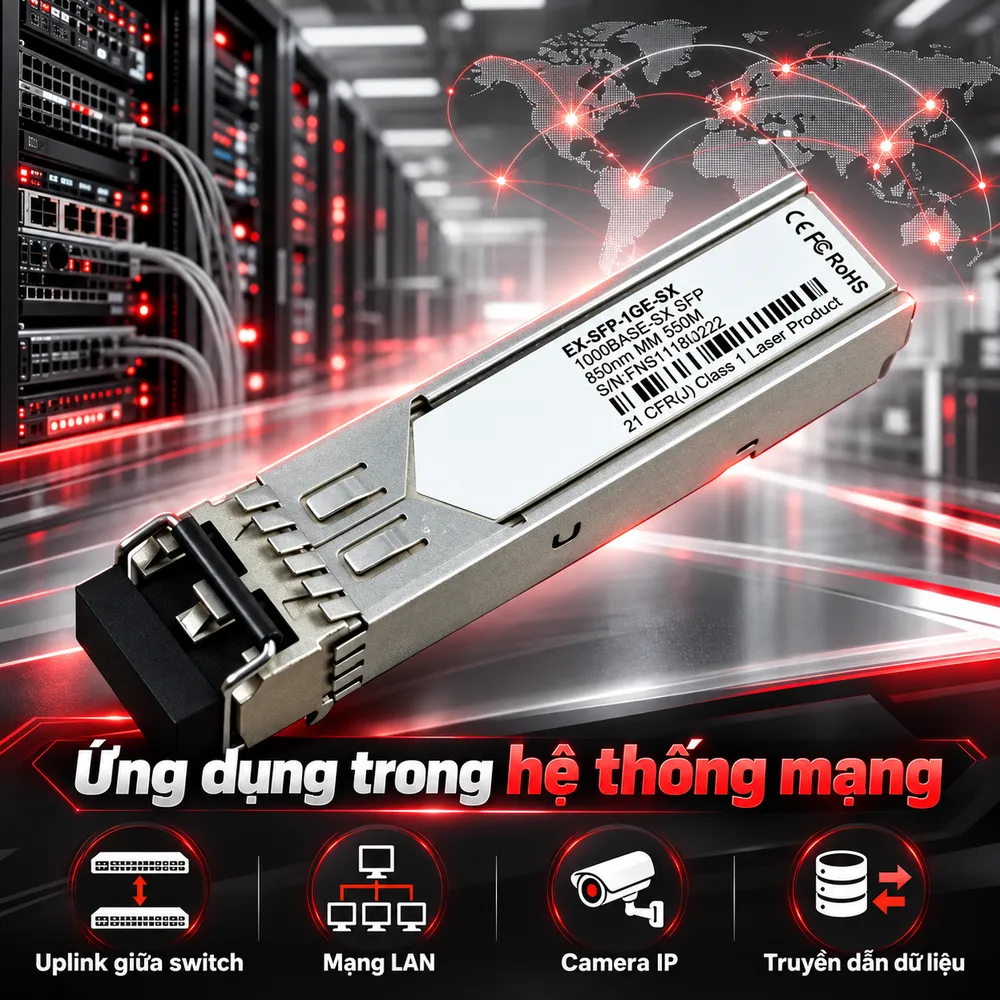

Ứng dụng module Juniper EX-SFP-1GE-SX trong hệ thống mạng

Juniper EX-SFP-1GE-SX có thể triển khai trong nhiều hệ thống sử dụng Gigabit Ethernet và hạ tầng cáp quang Multimode. Kết nối uplink giữa các switch Juniper Một ứng dụng của EX-SFP-1GE-SX là tạo đường uplink giữa switch truy cập và switch tập trung trong mạng doanh nghiệp. Module được tài liệu Juniper đề cập trong danh mục quang của một số dòng switch EX Series như EX2200, EX4300 và EX4600. Tuy nhiên, khả năng tương thích cần xác nhận theo model, loại cổng và phiên bản phần mềm. Khi triển khai, hai switch có thể kết nối thông qua cặp module quang tương thích và tuyến cáp Multimode có đặc tính phù hợp. Truyền dẫn dữ liệu cho hệ thống camera IP Trong hệ thống giám sát, EX-SFP-1GE-SX có thể làm đường uplink từ switch kết nối camera về switch tập trung hoặc hệ thống quản lý. Tốc độ 1Gbps cho phép truyền nhiều luồng dữ liệu camera trên cùng một liên kết Ethernet. Tuy nhiên, số lượng camera hỗ trợ không cố định ở mức 433 camera HD hoặc 325 camera Full HD. Khả năng thực tế phụ thuộc bitrate, chuẩn nén H.264/H.265, tốc độ khung hình và lưu lượng dự phòng. Hệ thống mạng LAN trong tòa nhà Đối với văn phòng hoặc tòa nhà nhiều tầng, module có thể kết nối các tủ mạng tại từng khu vực với hệ thống chuyển mạch trung tâm. Cáp quang Multimode giúp mở rộng phạm vi liên kết so với đường truyền Ethernet sử dụng cáp đồng thông thường. Mạng truyền hình IP và hội nghị truyền hình EX-SFP-1GE-SX cũng có thể tham gia đường truyền Ethernet cho hệ thống IPTV, hội nghị truyền hình và những dịch vụ dữ liệu nội bộ. Chất lượng vận hành phụ thuộc vào tổng lưu lượng truyền tải, cấu hình mạng và yêu cầu băng thông của từng ứng dụng.

Lưu ý khi lựa chọn và lắp đặt module Juniper EX-SFP-1GE-SX

Để module hoạt động đúng yêu cầu, người dùng cần kiểm tra khả năng tương thích trước khi lắp đặt. Trước tiên, cần xác định thiết bị mạng có hỗ trợ EX-SFP-1GE-SX hay không. Không phải tất cả cổng SFP đều chấp nhận mọi loại module quang. Danh sách thiết bị tương thích nên được kiểm tra bằng công cụ Hardware Compatibility Tool của Juniper Networks. Tiếp theo, cần lựa chọn đúng loại cáp Multimode. Cáp truyền dẫn, dây nhảy và dây pigtail phải phù hợp với chuẩn sợi quang trên toàn tuyến. Đối với hệ thống sử dụng OM1 hoặc OM2, cần đặc biệt chú ý giới hạn khoảng cách được nhà sản xuất công bố. Trong quá trình đấu nối, kỹ thuật viên nên kiểm tra chiều Tx/Rx, tình trạng đầu connector và vệ sinh bề mặt tiếp xúc quang trước khi đưa hệ thống vào hoạt động. Ngoài ra, cần đo suy hao tuyến cáp khi triển khai các liên kết dài hoặc có nhiều mối hàn, đầu nối trung gian. Nếu xuất hiện lỗi mất kết nối, có thể kiểm tra trạng thái cổng switch, thông số DOM và mức công suất quang thu được. EX-SFP-1GE-SX không phải module phù hợp cho các tuyến cáp Singlemode đường dài. Nếu cần kết nối khoảng cách 10km, có thể xem xét module 1000BASE-LX tương thích thay thế. Module quang Juniper EX-SFP-1GE-SX phù hợp với hệ thống Gigabit Ethernet sử dụng cáp Multimode, bước sóng 850nm và khoảng cách truyền dẫn tối đa 550m trong điều kiện cáp đáp ứng yêu cầu. Khách hàng có nhu cầu tìm hiểu sản phẩm, kiểm tra khả năng tương thích hoặc nhận báo giá Juniper EX-SFP-1GE-SX có thể liên hệ HulaTech để được tư vấn lựa chọn module theo thiết bị mạng và hạ tầng cáp quang đang sử dụng.
