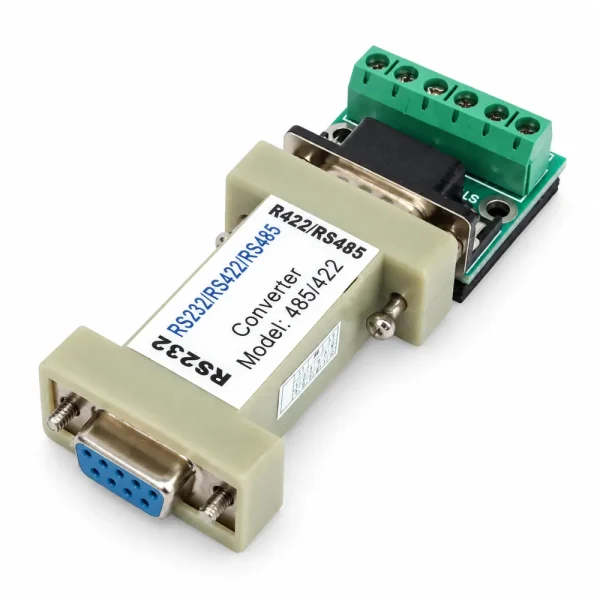

Converter quang RS232 sang RS485 3Onedata Model TLC485

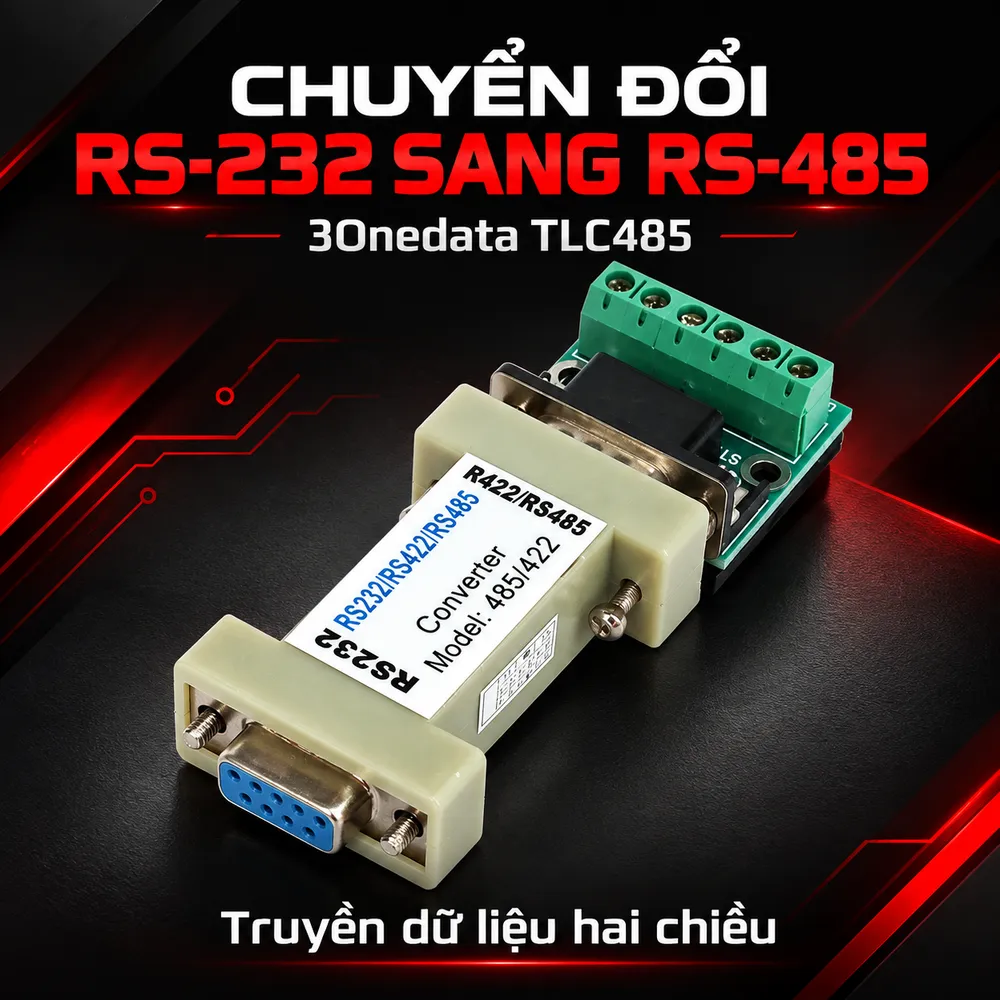

3Onedata TLC485 là bộ chuyển đổi giao tiếp Serial nhỏ gọn, dùng để chuyển đổi dữ liệu hai chiều giữa cổng RS-232 và RS-485. Thiết bị lấy điện trực tiếp từ các đường TXD, RTS và DTR của cổng RS-232, không cần nguồn ngoài. TLC485 hỗ trợ tốc độ đến 115200bps, tự động điều khiển hướng truyền RS-485, khoảng cách RS-485 đến 1200m và bảo vệ ESD 15kV. Cấu hình này phù hợp với PLC, đồng hồ đo, POS và các hệ thống điều khiển cần kết nối RS-232 với RS-485.

TLC485 chuyển đổi RS-232 sang RS-485 như thế nào?

RS-232 thường dùng cho kết nối điểm tới điểm ở khoảng cách ngắn, trong khi RS-485 dùng tín hiệu vi sai để truyền xa hơn và hỗ trợ nhiều thiết bị trên cùng mạng. TLC485 nhận dữ liệu từ cổng RS-232, chuyển thành tín hiệu RS-485 và thực hiện chiều ngược lại khi thiết bị trường phản hồi. TLC485 Series có hai biến thể: TLC485/9 dùng DB9 và TLC485/25 dùng DB25. Phiên bản DB9 có RS-232 Female và RS-485 DB9 kèm terminal block 3 chân. TLC485 là bộ chuyển đổi Serial, không chuyển Serial sang Ethernet hoặc quang. Nếu dự án cần truyền tín hiệu qua sợi quang, người dùng có thể tham khảo danh mục Converter quang tại HulaTech để lựa chọn thiết bị phù hợp.

Tốc độ đến 115200bps và tự động điều khiển hướng dữ liệu

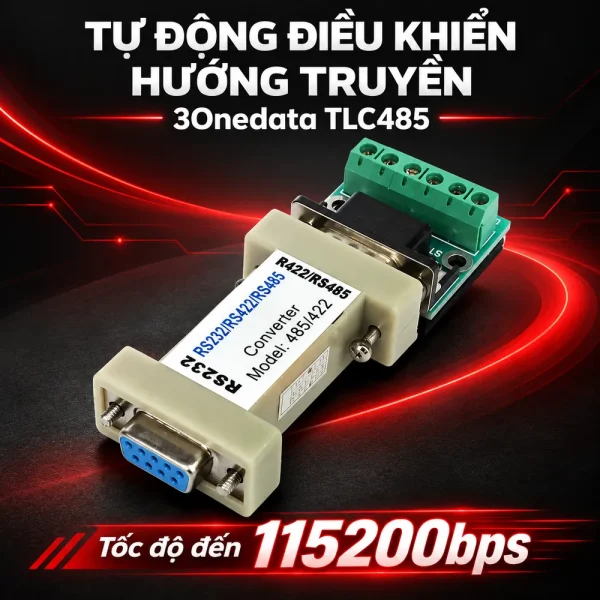

TLC485 hỗ trợ tốc độ truyền từ 0 đến 115200bps theo tài liệu hiện hành của 3Onedata. Thiết bị có khả năng tự động phát hiện tốc độ tín hiệu Serial và điều khiển hướng dữ liệu tự động trên phía RS-485. Trong mạng RS-485 hai dây, dữ liệu truyền và nhận sử dụng chung một cặp dây nên hướng truyền phải được thay đổi phù hợp. TLC485 tự động phát hiện và điều khiển hướng dữ liệu, giúp người dùng không phải thao tác RTS thủ công từ phần mềm hoặc thiết bị chủ. TLC485 hỗ trợ Plug-and-Play, không cần driver riêng cho chức năng chuyển đổi phần cứng. Phần mềm dùng cổng COM vẫn phải thiết lập đúng Baud Rate và tham số giao tiếp.

Truyền RS-485 đến 1200m và hỗ trợ mạng nhiều điểm

Khoảng cách truyền phía RS-485 được 3Onedata công bố đến 1200m, trong khi RS-232 khoảng 15m. Khoảng cách thực tế phụ thuộc Baud Rate, loại cáp, số thiết bị và mức nhiễu điện. TLC485 hỗ trợ môi trường polling 32 điểm theo tài liệu hiện hành và có thể tùy chỉnh đến 128 điểm. Vì vậy, sản phẩm phù hợp với hệ thống cần một thiết bị chủ RS-232 giao tiếp với nhiều thiết bị RS-485 trên cùng bus. Khi triển khai nhiều node, cần dùng cáp xoắn đôi, đấu đúng cực tính và bố trí điện trở kết thúc phù hợp để hạn chế phản xạ tín hiệu.

Không cần nguồn ngoài nhờ cấp nguồn từ RS-232

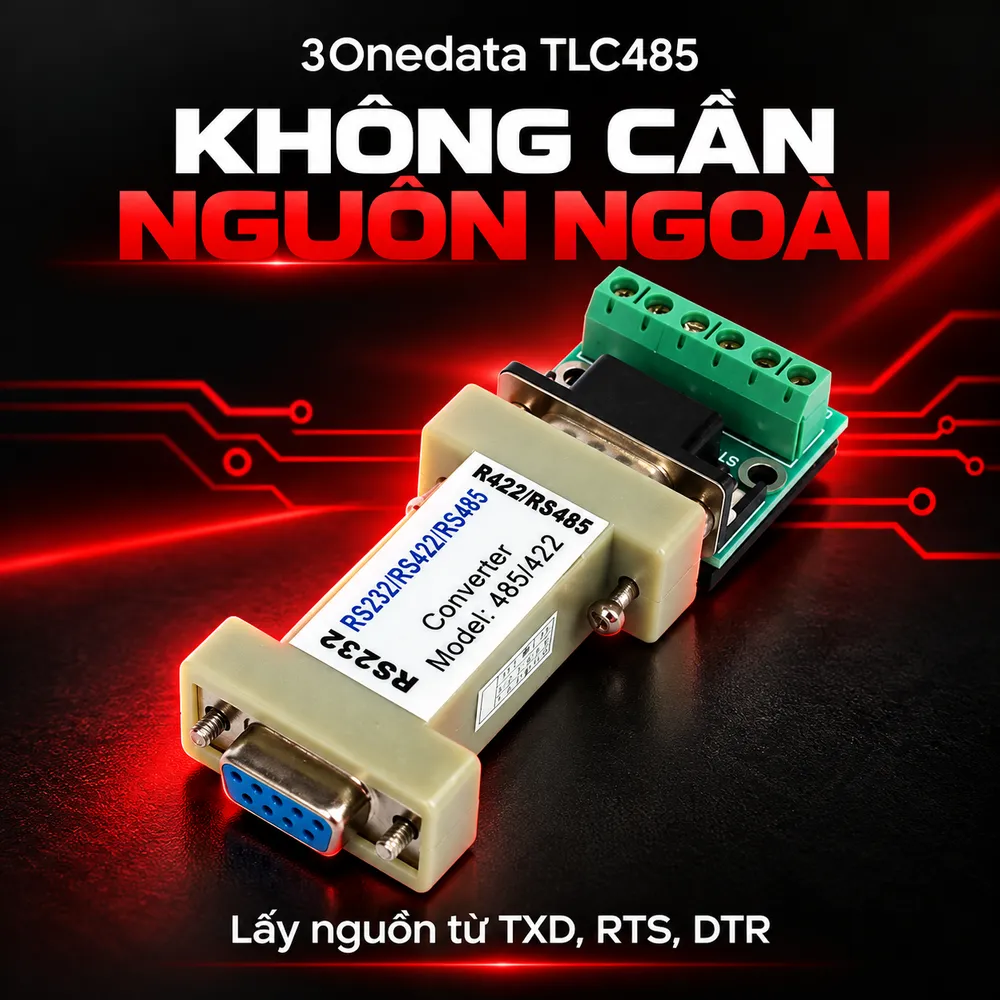

Một đặc điểm quan trọng của TLC485 là không cần adapter nguồn riêng. Thiết bị lấy điện từ các đường TXD, RTS và DTR của cổng RS-232, giúp giảm dây nguồn tại vị trí lắp đặt. Theo thông số chính hãng, dòng tiêu thụ tĩnh không quá 10mA và mức tiêu thụ động trung bình không quá 40mA. Do hoạt động phụ thuộc nguồn lấy từ RS-232, cần bảo đảm cổng Serial của thiết bị chủ đáp ứng điện áp và dòng cần thiết. Với một số bộ chuyển đổi USB sang RS-232 hoặc cổng Serial có mức điện áp thấp, nên kiểm tra khả năng tương thích trước khi triển khai.

Thiết kế nhỏ gọn, bảo vệ ESD 15kV

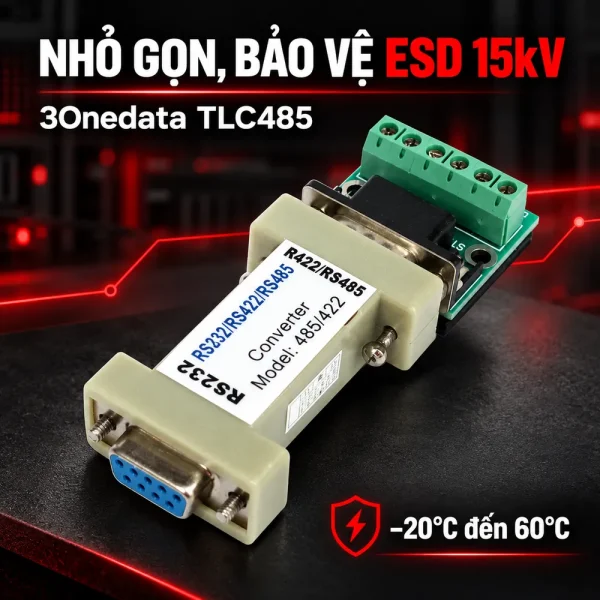

Theo 3Onedata, TLC485 sử dụng vỏ nhựa, không phải vỏ sắt. Phiên bản DB9 với terminal block có kích thước khoảng 90 × 33 × 16,5mm và trọng lượng khoảng 40g. Thiết kế nhỏ giúp thiết bị dễ bố trí phía sau máy tính hoặc trong tủ điều khiển. Cổng giao tiếp được trang bị bảo vệ tĩnh điện ESD 15kV. Nhiệt độ hoạt động được hãng công bố từ -20°C đến 60°C, nhiệt độ lưu trữ từ -25°C đến 85°C và độ ẩm 5% đến 95% không ngưng tụ. TLC485 đạt chứng nhận CE, FCC và RoHS, với thời gian bảo hành 3 năm theo thông tin của nhà sản xuất. Nếu lắp ngoài trời hoặc nơi nhiều bụi, ẩm, cần bố trí thiết bị trong tủ bảo vệ phù hợp.

Ứng dụng và lưu ý khi lựa chọn 3Onedata TLC485

TLC485 phù hợp với hệ thống PLC, thiết bị đo điện năng, đồng hồ nước hoặc khí, máy POS, kiểm soát an ninh, thu phí giao thông và hệ thống điều khiển phân tán. Thiết bị hữu ích khi máy tính hoặc bộ điều khiển chỉ có RS-232 nhưng cần giao tiếp với thiết bị trường sử dụng RS-485. Trước khi lắp đặt, cần xác định đúng chân TXD, RXD, GND phía RS-232 và 485+, 485-, GND phía RS-485. Đồng thời cần kiểm tra tốc độ Baud, cực tính đường truyền, điện trở cuối tuyến và số lượng thiết bị trên bus. Một số tài liệu thương mại cũ mô tả TLC485 có chống xung 1500W, vỏ sắt hoặc khoảng cách RS-232 dưới 5m. Tuy nhiên, trang sản phẩm hiện hành của 3Onedata công bố vỏ nhựa, khoảng cách RS-232 15m và bảo vệ ESD 15kV. Khi lập hồ sơ kỹ thuật, nên ưu tiên datasheet của đúng phiên bản đang mua. 3Onedata TLC485 là bộ chuyển đổi RS-232 sang RS-485 nhỏ gọn, không cần nguồn ngoài, hỗ trợ tốc độ đến 115200bps, truyền RS-485 đến 1200m và tự động điều khiển hướng dữ liệu. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để đối chiếu đúng phiên bản DB9 hoặc DB25 và yêu cầu của hệ thống Serial thực tế.
