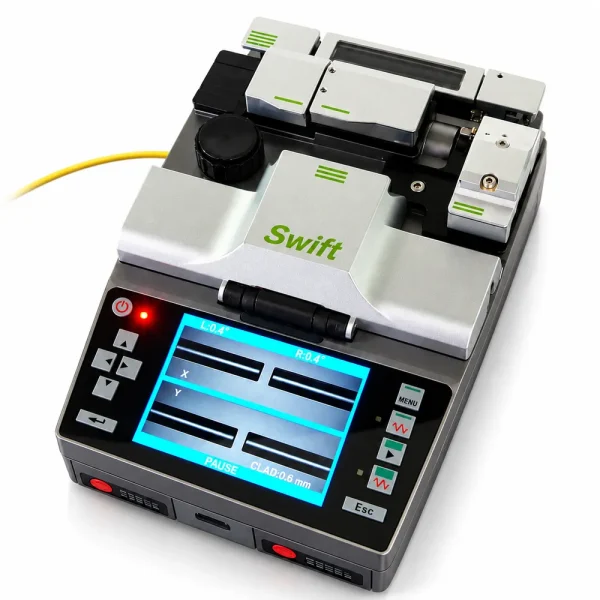

Máy hàn cáp quang Swift F1 – Ilsintech Chính Hãng

Máy hàn cáp quang Ilsintech Swift F1 là thiết bị hàn sợi đơn của ILSINTECH, Hàn Quốc, căn chỉnh lớp vỏ bằng rãnh V cố định. Máy tích hợp các công đoạn tuốt, làm sạch, cắt, hàn và gia nhiệt, phục vụ FTTx và đầu nối hàn quang SOC. Thời gian hàn điển hình khoảng 7 giây, màn hình LCD màu 3,5 inch và bộ nhớ 2.000 kết quả.

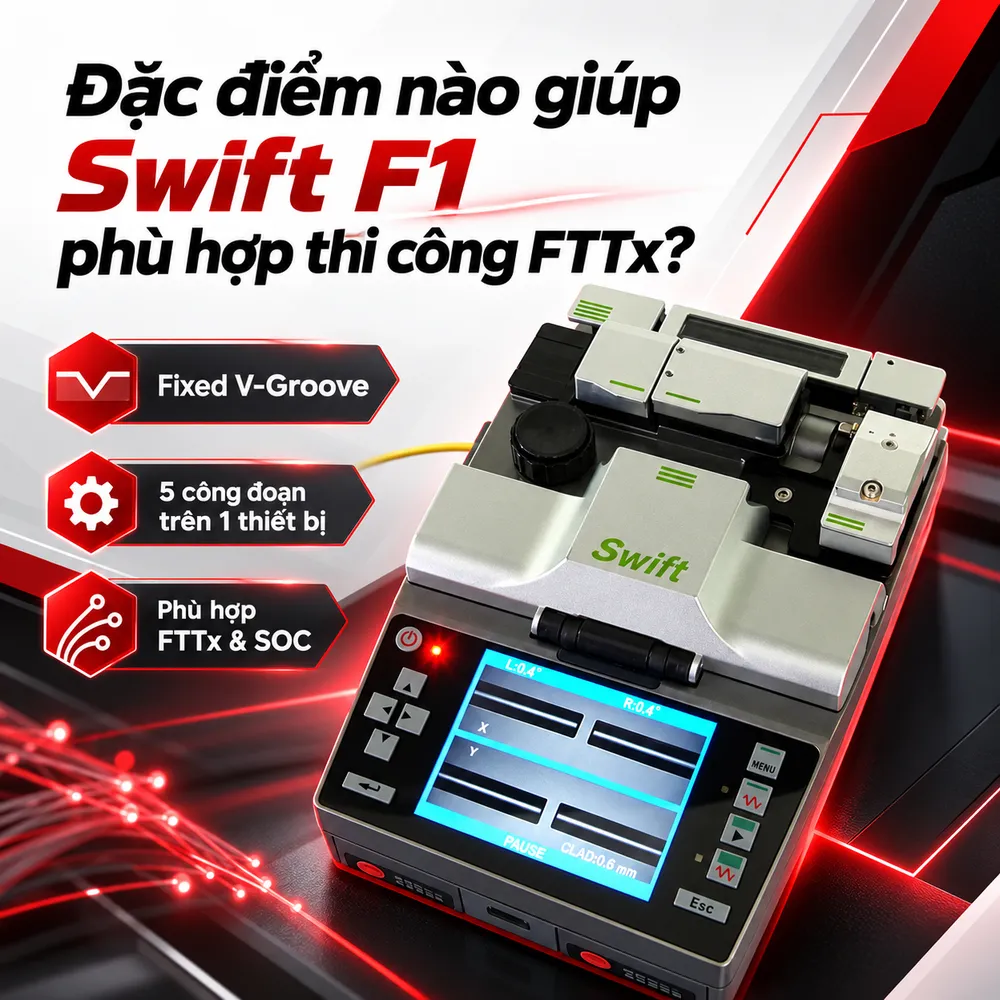

Đặc điểm nào giúp Swift F1 phù hợp thi công FTTx?

Căn chỉnh lớp vỏ bằng rãnh V cố định

Swift F1 áp dụng cơ chế Fixed V-Groove, còn gọi là Clad-to-Clad Alignment. Hai đầu sợi được căn chỉnh theo lớp vỏ thủy tinh, không phải căn chỉnh lõi chủ động. Thiết kế phù hợp hàn sợi đơn và đầu nối tương thích. Máy hỗ trợ sợi có đường kính lớp vỏ thủy tinh 125 µm, lớp phủ 250 hoặc 900 µm. Các gá giữ và phụ kiện cho phép xử lý cáp 0,25 mm, 0,9 mm, 2,0 mm, 3,0 mm và cáp trong nhà. Chiều dài cắt sợi quy định là 7 mm. Cần dùng đúng gá giữ sợi.

Năm công đoạn trên cùng thiết bị

Swift F1 kết hợp bộ tuốt nhiệt, bộ phận vệ sinh, dao cắt, buồng hàn và bộ gia nhiệt bảo vệ mối nối. Quy trình giảm việc chuyển sợi giữa nhiều dụng cụ. Tuy nhiên, các bước vẫn phải tuân thủ hướng dẫn an toàn, đặc biệt tại dao cắt và điện cực. Đối với đầu nối SOC, người dùng cần lựa chọn bộ gá phù hợp với SC, FC, LC hoặc ST. Không phải mọi phụ kiện đều có sẵn. Gá sai kích thước dễ làm lệch sợi.

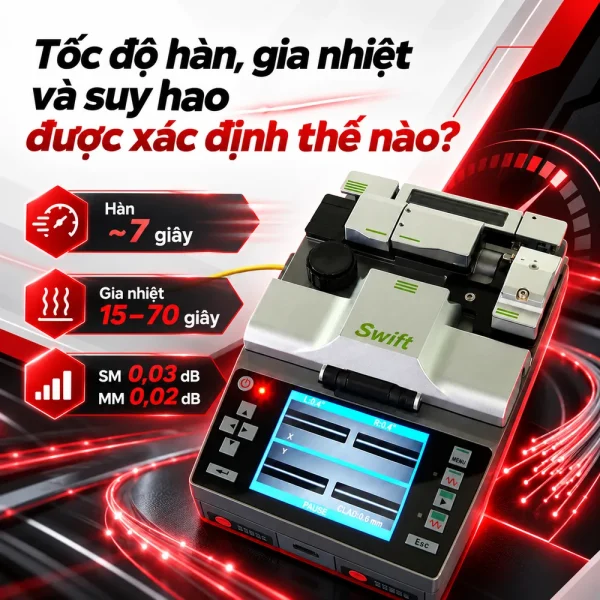

Tốc độ hàn, gia nhiệt và suy hao được xác định thế nào?

Theo brochure Swift F1, thời gian hàn điển hình khoảng 7 giây. Gia nhiệt thay đổi đáng kể theo vật tư: khoảng 15 giây đối với sợi bọc 0,9 mm, 70 giây với cáp trong nhà 3,0 mm; hướng dẫn một số cấu hình ghi đến 80 giây cho đầu nối. Không nên dùng một thời gian chung. Ống bảo vệ phổ biến có chiều dài 28, 32 hoặc 45 mm tùy ứng dụng. Tài liệu brochure công bố suy hao hàn trung bình 0,03 dB với Single Mode, 0,02 dB với Multimode và 0,06 dB với DS hoặc NZDS. Một số bảng thông số lưu hành ghi 0,04 dB đối với SM. Vì vậy, cần đối chiếu tài liệu đi cùng đúng phiên bản máy. Các mức suy hao chỉ mang tính tham khảo trong điều kiện thử nghiệm; kết quả nghiệm thu tuyến vẫn cần máy đo quang hoặc OTDR. Thiết bị hỗ trợ ước lượng suy hao, kiểm tra lực kéo khoảng 1,96 N, cùng 100 chương trình hàn và 50 chương trình gia nhiệt theo tài liệu hướng dẫn. Để hạn chế lỗi, người vận hành cần vệ sinh rãnh V, kiểm tra đầu cắt và bảo đảm hai đầu sợi không dính bụi trước khi kích hoạt hồ quang.

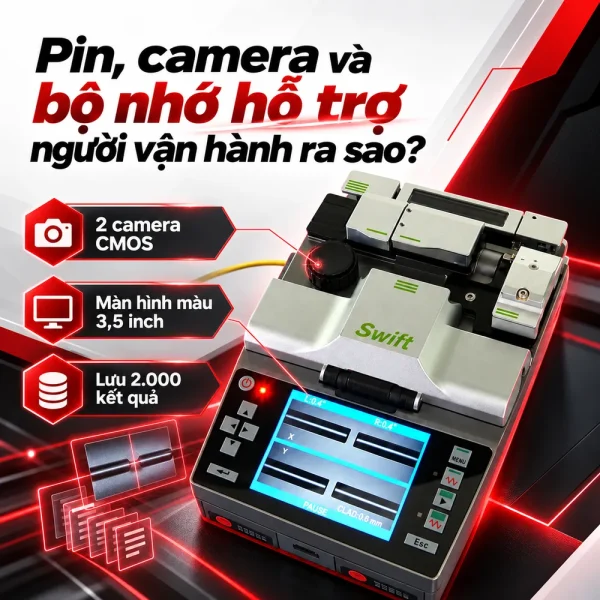

Pin, camera và bộ nhớ hỗ trợ người vận hành ra sao?

Swift F1 trang bị hai camera CMOS và màn hình LCD màu 3,5 inch để theo dõi vị trí sợi. Hướng dẫn ghi độ phóng đại khoảng 170X và 190X tương ứng hai hướng quan sát. Giao diện hiển thị cảnh báo, chương trình hàn và kết quả ước lượng, hỗ trợ kỹ thuật viên phát hiện sai lệch trong quá trình thao tác. Bộ nhớ trong lưu 2.000 kết quả hàn gần nhất. Cổng USB giúp trao đổi dữ liệu với thiết bị tương thích. Khi quản lý công trình, nên ghi riêng số sợi, mã tuyến, vị trí hàn và kết quả kiểm tra suy hao. Dữ liệu lưu trong máy không thay thế biên bản nghiệm thu quang. Máy sử dụng pin Lithium-polymer, nguồn qua adapter AC 100–240V. Tài liệu công bố những cấu hình pin khác nhau, gồm hai viên 1.250mAh hoặc hai viên 1.400mAh; vì vậy cần kiểm tra nhãn pin thực tế. Mức hoạt động tham khảo là khoảng 120 chu kỳ hàn kết hợp gia nhiệt với sợi 0,9 mm sau mỗi lần sạc. Trọng lượng khoảng 1,5 kg khi có pin, thuận tiện mang theo đến hộp phối quang hoặc công trường.

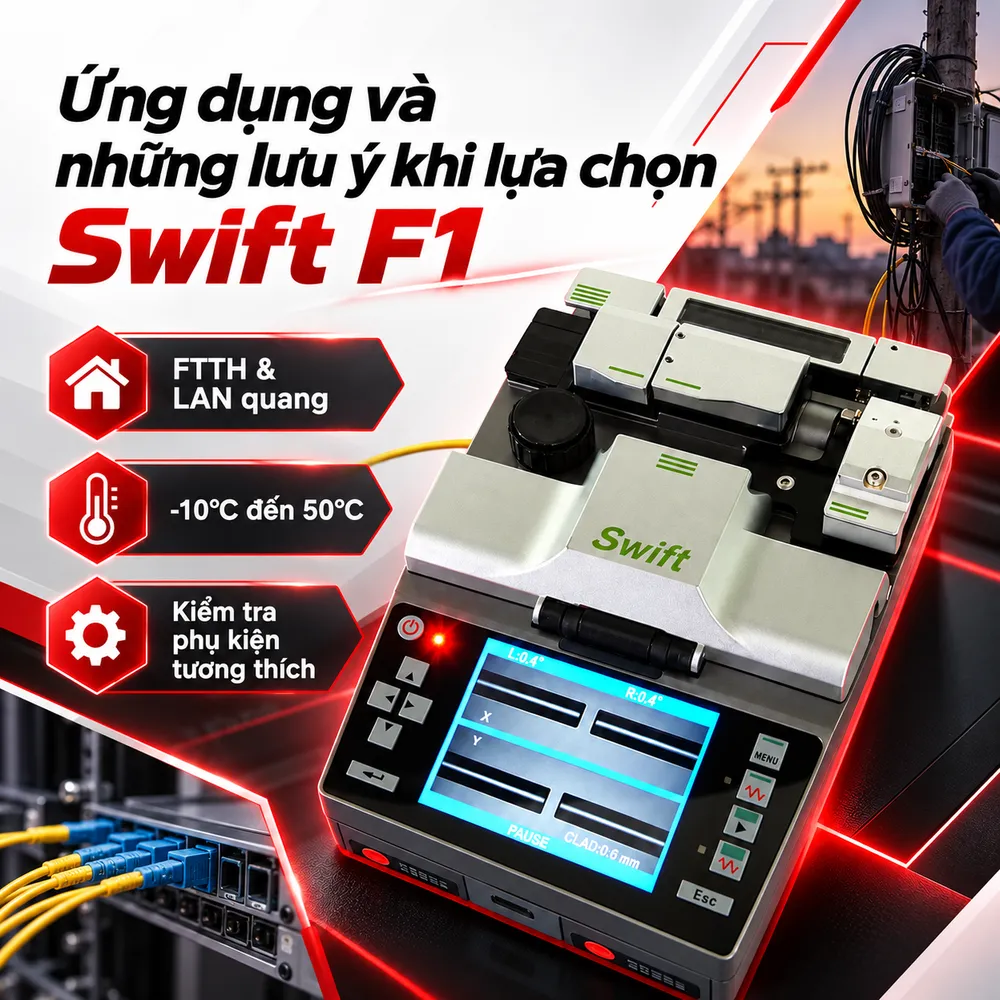

Ứng dụng và những lưu ý khi lựa chọn Swift F1

Trong mạng FTTH, Swift F1 phục vụ nối sợi thuê bao, xử lý cáp trong nhà và lắp đặt đầu nối SOC tại những vị trí phù hợp. Với mạng LAN quang, máy hỗ trợ đấu nối sợi đơn trong hộp phối quang, tủ ODF hoặc khu vực thiết bị. Khả năng tích hợp nhiều công đoạn giúp tổ chức dụng cụ gọn hơn khi kỹ thuật viên phải di chuyển thường xuyên. Chức năng đo quang hoặc VFL cần xác nhận theo cấu hình giao hàng. Máy được công bố hoạt động từ -10°C đến 50°C, độ ẩm 0–95% không ngưng tụ và độ cao đến 5.000 m. Chống bụi, nước hoặc sốc không có nghĩa máy chịu ngâm nước; cần bảo vệ buồng hàn, pin và dao cắt khỏi mưa, bụi quá mức. Khi mua, nên kiểm tra bộ gá, pin, bộ sạc, dao cắt, điện cực dự phòng mã EI-19, khay làm mát và túi đựng theo cấu hình giao hàng. Điện cực có tuổi thọ tham khảo trên 2.500 lần phóng, nhưng thời điểm thay còn phụ thuộc cảnh báo và điều kiện sử dụng. Cần hàn thử và đo suy hao trước khi đưa máy vào thi công hàng loạt. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu Swift F1 với các model khác, xác nhận phụ kiện tương thích và nhận tư vấn cấu hình cho công trình.
