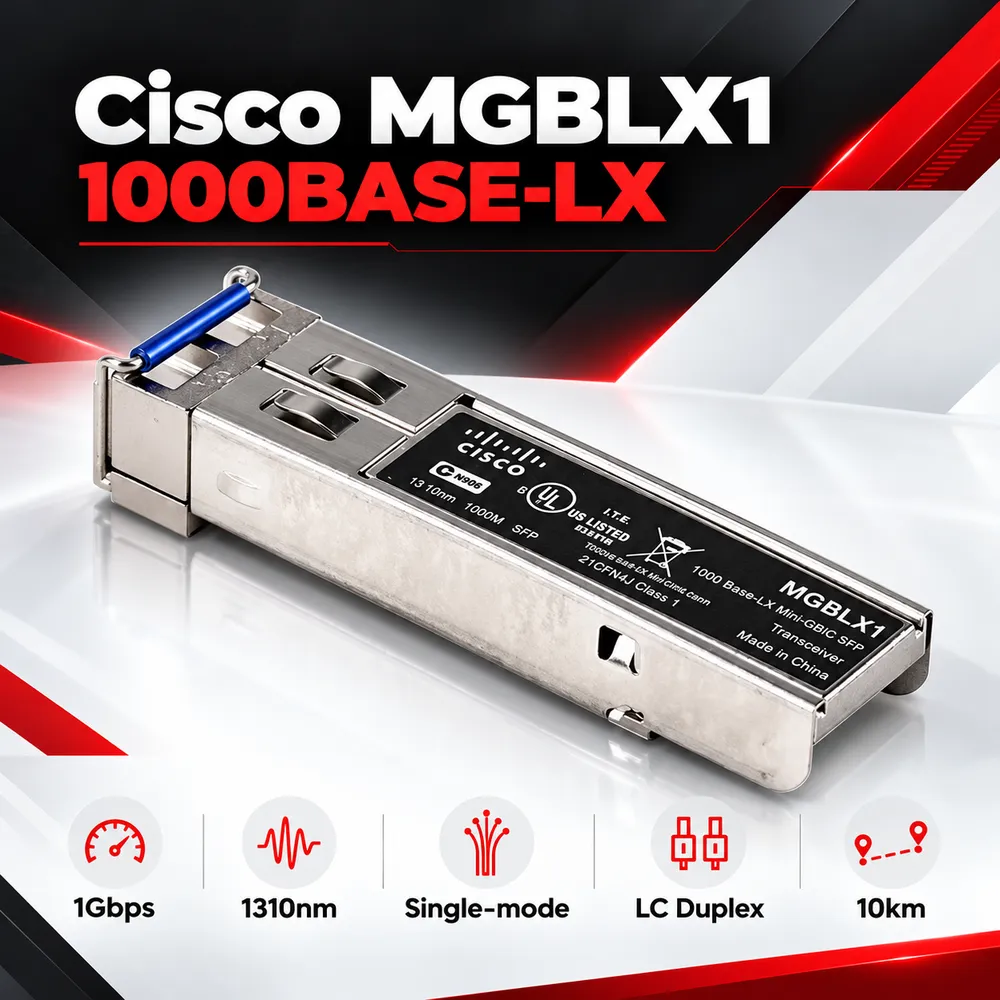

Module quang SFP Cisco MGBLX1 1000BASE-LX

Module quang SFP Cisco MGBLX1 1000BASE-LX là bộ thu phát quang Gigabit Ethernet, sử dụng cáp Single-mode với bước sóng 1310nm và khoảng cách truyền dẫn tối đa 10km. Thiết bị hỗ trợ tốc độ 1Gbps, giao diện LC Duplex và khả năng cắm nóng trên các switch có khe SFP tương thích. Cisco MGBLX1 phù hợp với hệ thống mạng LAN, đường uplink giữa các switch và kết nối quang giữa nhiều khu vực trong công trình.

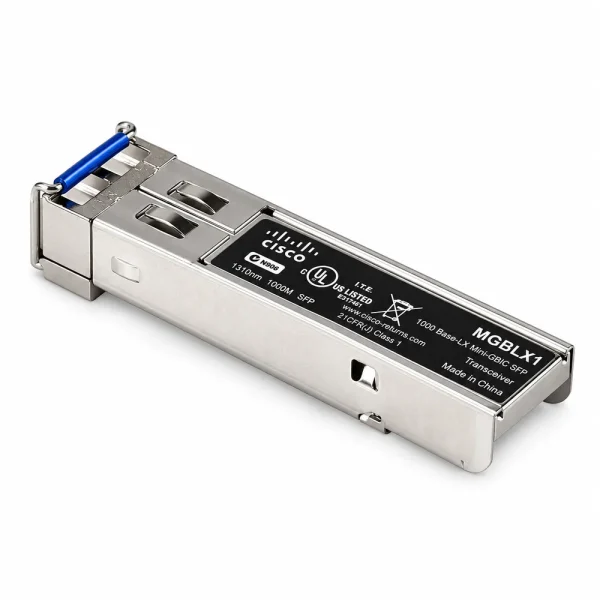

Tổng quan về Module quang SFP Cisco MGBLX1 1000BASE-LX

Cisco MGBLX1 thuộc dòng MGE SFP của Cisco Small Business, được thiết kế để bổ sung giao diện kết nối quang cho các thiết bị chuyển mạch mạng. Sản phẩm sử dụng chuẩn 1000BASE-LX, hoạt động trên hai sợi quang Single-mode. Một sợi đảm nhiệm chiều phát tín hiệu TX, sợi còn lại dành cho chiều nhận RX. Phương thức truyền dẫn này cho phép thiết lập kết nối Ethernet hai chiều giữa những thiết bị mạng. MGBLX1 có thiết kế nhỏ gọn theo dạng SFP Mini-GBIC, thuận tiện lắp đặt trong tủ rack. Module có lẫy tháo tích hợp, hỗ trợ kỹ thuật viên thay thế hoặc bảo trì khi cần thiết.

Đặc điểm nổi bật của Module quang Cisco MGBLX1

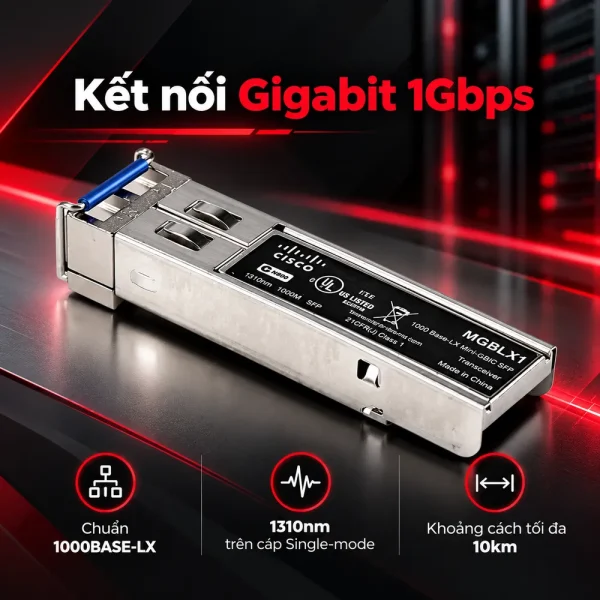

Truyền dữ liệu Gigabit qua cáp Single-mode

Cisco MGBLX1 hỗ trợ tốc độ truyền dẫn 1Gbps theo chuẩn 1000BASE-LX. Module sử dụng bước sóng 1310nm, phục vụ kết nối các thiết bị mạng trong phạm vi tối đa 10km. So với cáp đồng Ethernet thông dụng có chiều dài liên kết tối đa 100m, cáp quang Single-mode đáp ứng những tuyến kết nối xa hơn. Tuy nhiên, khoảng cách thực tế còn phụ thuộc suy hao sợi quang, chất lượng connector, số lượng mối hàn và công suất quang của hai đầu truyền nhận.

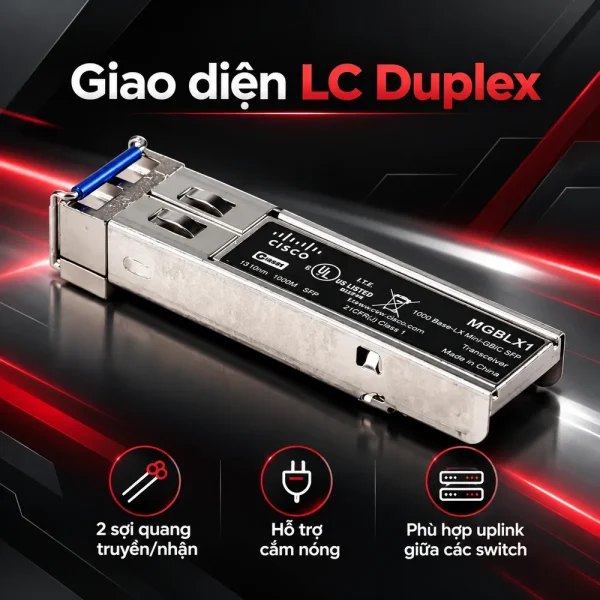

Giao diện LC Duplex

MGBLX1 được trang bị giao diện LC Duplex gồm hai cổng quang riêng biệt. Thiết kế này cho phép truyền và nhận dữ liệu đồng thời qua hai sợi. Đầu nối LC có kích thước nhỏ, phù hợp với mật độ cổng kết nối trong tủ mạng. Cisco công bố giao diện LC Duplex có đặc tính suy hao chèn thấp, hỗ trợ duy trì chất lượng kết nối khi tuyến cáp được thi công đúng kỹ thuật.

Hỗ trợ cắm nóng và bảo trì

Module được thiết kế với cơ cấu lẫy tích hợp, hỗ trợ tháo lắp thuận tiện. Khả năng Hot-swappable cho phép thay thế module trên thiết bị hỗ trợ mà không cần tắt nguồn toàn bộ switch. Dù vậy, thao tác tháo module đang hoạt động sẽ làm gián đoạn liên kết tại cổng tương ứng. Kỹ thuật viên cần kiểm tra lưu lượng và trạng thái hệ thống trước khi bảo trì.

Tiêu chuẩn an toàn và điện từ

Theo Cisco, dòng MGE SFP đáp ứng FCC Part 15 Class B về tương thích điện từ và các yêu cầu an toàn quang theo FDA, IEC. Những tiêu chuẩn này là cơ sở tham khảo khi lựa chọn thiết bị cho hệ thống mạng thương mại. Quá trình lắp đặt vẫn cần tuân thủ quy định an toàn laser và hướng dẫn của nhà sản xuất.

Lợi ích khi sử dụng Cisco MGBLX1 trong hệ thống mạng

MGBLX1 cho phép mở rộng kết nối Gigabit Ethernet trên hạ tầng cáp quang Single-mode mà không cần sử dụng bộ chuyển đổi quang điện riêng khi switch đã có khe SFP phù hợp. Đặc điểm này giúp giảm số lượng thiết bị trung gian, nguồn cấp và dây kết nối trong tủ mạng. Sợi quang không dẫn điện nên hạn chế ảnh hưởng của chênh lệch điện thế giữa những vị trí kết nối. Đồng thời, tín hiệu truyền trong sợi quang ít chịu tác động trực tiếp từ nhiễu điện từ bên ngoài. Khi thiết kế hệ thống, việc lựa chọn Module Quang SFP cần căn cứ vào chuẩn Ethernet, tốc độ cổng, khoảng cách, loại sợi và danh sách thiết bị tương thích. Chọn đúng thông số giúp hạn chế lỗi liên kết và phát sinh chi phí thay thế.

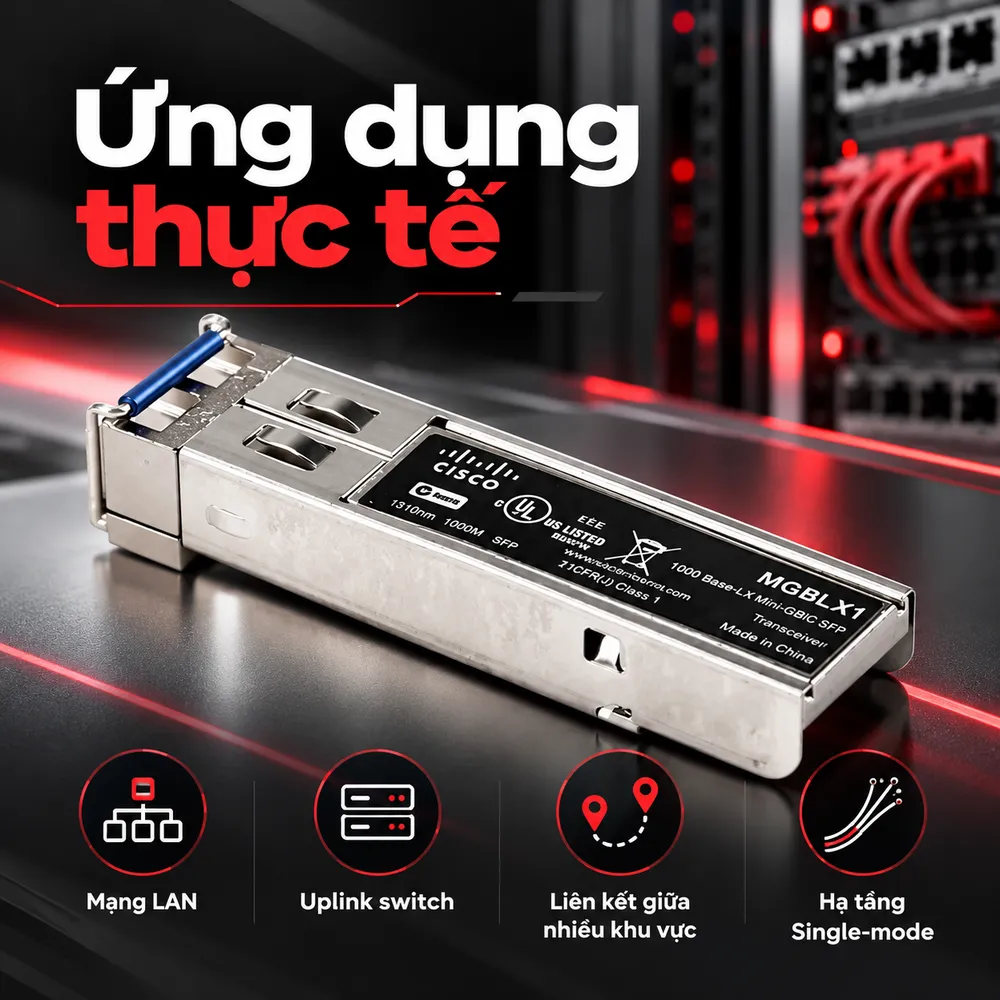

Ứng dụng thực tế của Module quang Cisco MGBLX1

Kết nối mạng giữa các tòa nhà

Cisco MGBLX1 phù hợp làm đường uplink giữa các switch đặt tại những tòa nhà, khu văn phòng hoặc điểm tập trung mạng cách xa nhau. Đường truyền quang 1Gbps đáp ứng nhu cầu trao đổi dữ liệu nội bộ khi tổng lưu lượng không vượt khả năng của liên kết.

Hệ thống mạng nhà xưởng

Trong nhà xưởng, module có thể kết nối switch tại các tủ kỹ thuật, phòng điều khiển và khu vực sản xuất qua tuyến Single-mode. Giải pháp sử dụng cáp quang giúp hạn chế ảnh hưởng nhiễu điện từ trên đường truyền. Tuy nhiên, cần kiểm tra điều kiện nhiệt độ tại vị trí lắp đặt vì MGBLX1 có dải hoạt động 0–70°C.

Hệ thống camera IP

MGBLX1 có thể đảm nhiệm liên kết dữ liệu giữa switch tập trung camera và mạng trung tâm. Với tốc độ 1Gbps, đường uplink phục vụ việc truyền nhiều luồng video khi tổng băng thông nằm trong giới hạn cho phép. Số lượng camera sử dụng cần được tính toán theo bitrate thực tế, không xác định chỉ từ tốc độ danh định của module.

Lưu ý khi lựa chọn và lắp đặt Cisco MGBLX1

Trước khi triển khai, cần đối chiếu model switch với danh sách module Cisco hỗ trợ. Không nên mặc định MGBLX1 hoạt động trên mọi thiết bị có khe SFP, kể cả converter của hãng khác. Tuyến cáp phải sử dụng Single-mode phù hợp và đầu nối LC đúng quy cách. Khi đấu nối hai module, cổng TX ở đầu thứ nhất phải kết nối với cổng RX ở đầu còn lại. Bên cạnh đó, cần kiểm tra suy hao toàn tuyến để đảm bảo công suất tín hiệu nằm trong dải tiếp nhận của module. MGBLX1 cũng cần được phân biệt với Cisco MGBLH1. Dù cùng sử dụng bước sóng 1310nm, MGBLH1 được Cisco công bố hỗ trợ khoảng cách lên đến 40km, trong khi MGBLX1 giới hạn tối đa 10km. Trong quá trình vận hành, nên giữ sạch đầu connector, tránh uốn gập cáp vượt bán kính cho phép và sử dụng dụng cụ đo quang khi kiểm tra sự cố.

Tư vấn và báo giá Module quang Cisco MGBLX1 tại HulaTech

Module quang SFP Cisco MGBLX1 1000BASE-LX đáp ứng nhu cầu kết nối Gigabit Ethernet trên cáp Single-mode trong phạm vi tối đa 10km. Sản phẩm phù hợp với hạ tầng mạng văn phòng, nhà xưởng và hệ thống switch tập trung. Khách hàng có nhu cầu sử dụng Cisco MGBLX1 có thể liên hệ HulaTech để được hỗ trợ kiểm tra khả năng tương thích, lựa chọn cấu hình truyền dẫn và nhận báo giá theo yêu cầu triển khai thực tế.
