Module quang PLANET 1000Base-SX SFP Transceiver MGB-SX

Module quang PLANET MGB-SX là bộ thu phát SFP (Mini-GBIC) phục vụ kết nối Gigabit Ethernet 1Gbps trên cáp quang Multimode. Sản phẩm tuân thủ IEEE 802.3z 1000BASE-SX, sử dụng bước sóng 850nm, đầu nối Dual LC/UPC và khoảng cách truyền tối đa 550m theo điều kiện cáp phù hợp. Thiết bị hỗ trợ giám sát DDM, cắm nóng và hoạt động ở nhiệt độ 0–60°C, phù hợp mở rộng uplink giữa các switch có khe SFP tương thích.

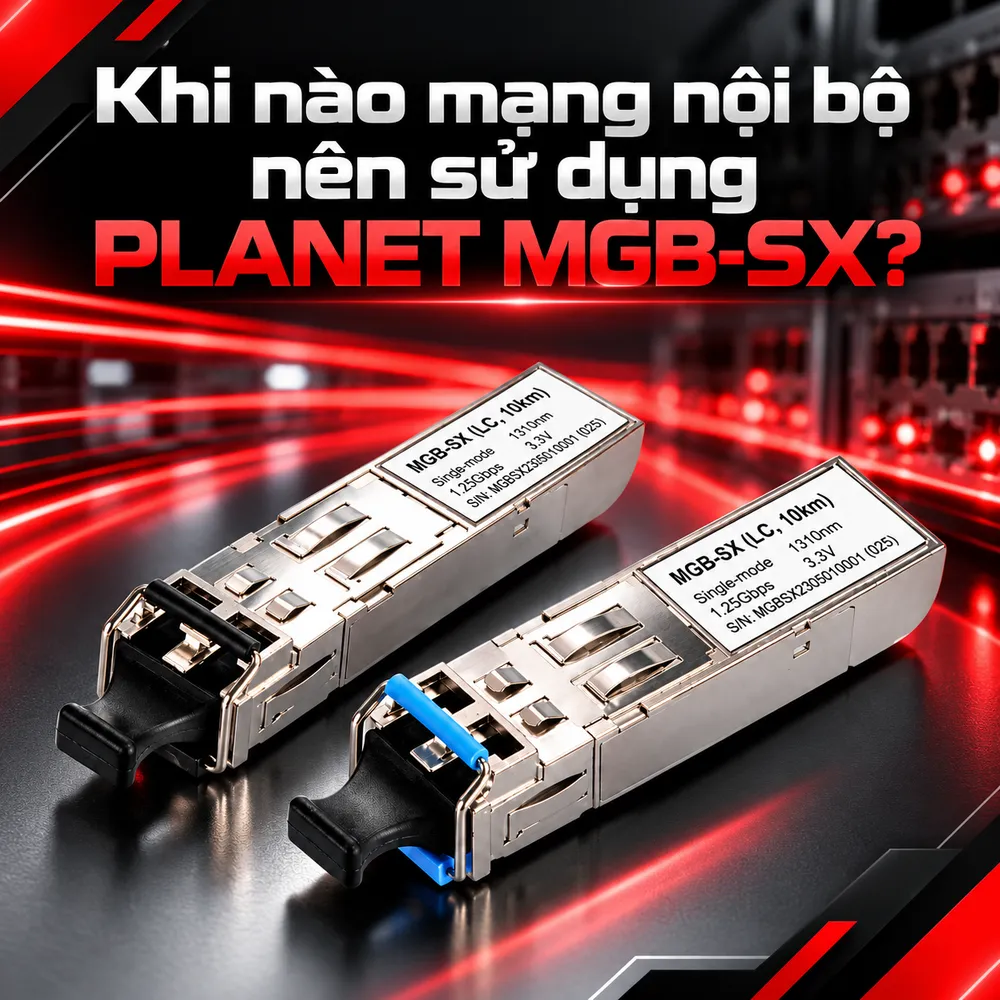

Khi nào mạng nội bộ nên sử dụng PLANET MGB-SX?

Trong văn phòng, nhà xưởng hoặc trường học, khoảng cách giữa các switch có thể vượt giới hạn 100m của Ethernet đồng. Khi tuyến Multimode đã được triển khai, MGB-SX là phương án tận dụng tuyến cáp quang để hình thành đường uplink Gigabit mà không cần đặt thêm thiết bị trung gian chỉ vì chiều dài cáp. Module được lắp vào khe SFP của thiết bị chủ và chuyển đổi tín hiệu điện thành tín hiệu quang theo chuẩn 1000BASE-SX. VLAN, định tuyến và PoE vẫn do thiết bị chủ đảm nhiệm. Dải khoảng cách tới 120km chỉ áp dụng cho toàn dòng MGB-Series, không phải riêng MGB-SX. Theo PLANET, MGB-SX đạt tối đa 550m trên Multimode; muốn truyền xa hơn cần chọn model và môi trường cáp khác. Khi lựa chọn Module Quang SFP cho hệ thống Gigabit, kỹ thuật viên cần đối chiếu tốc độ cổng, chuẩn quang, loại sợi, bước sóng và danh sách tương thích của thiết bị chủ.

Ba yếu tố kỹ thuật ảnh hưởng trực tiếp đến đường truyền

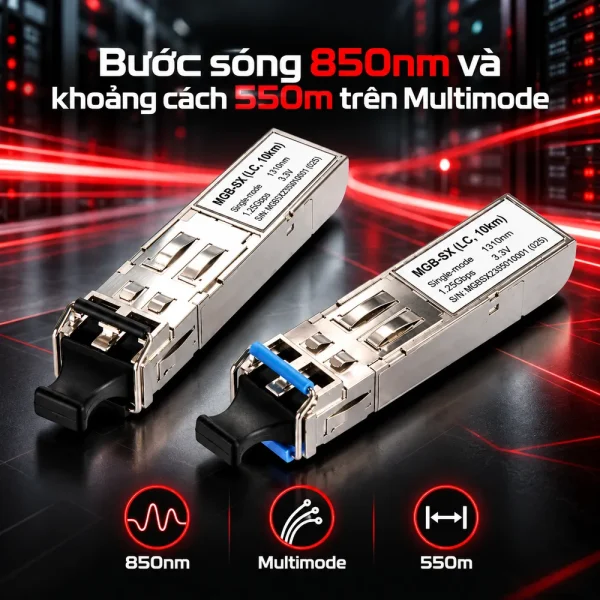

Bước sóng 850nm và giới hạn trên cáp Multimode

PLANET MGB-SX truyền tín hiệu bằng ánh sáng 850nm, được thiết kế cho cáp Multimode chứ không phải Singlemode. Khoảng cách 550m là giới hạn công bố trong điều kiện đáp ứng yêu cầu về băng thông sợi và suy hao tuyến. Cự ly thực tế thay đổi theo đặc tính sợi. Trước khi thi công, cần nhận diện loại sợi và chiều dài tuyến, đồng thời kiểm tra hồ sơ đo quang nếu có. Tuyến gần giới hạn cần được đánh giá thêm suy hao tại đầu nối, adapter và mối hàn.

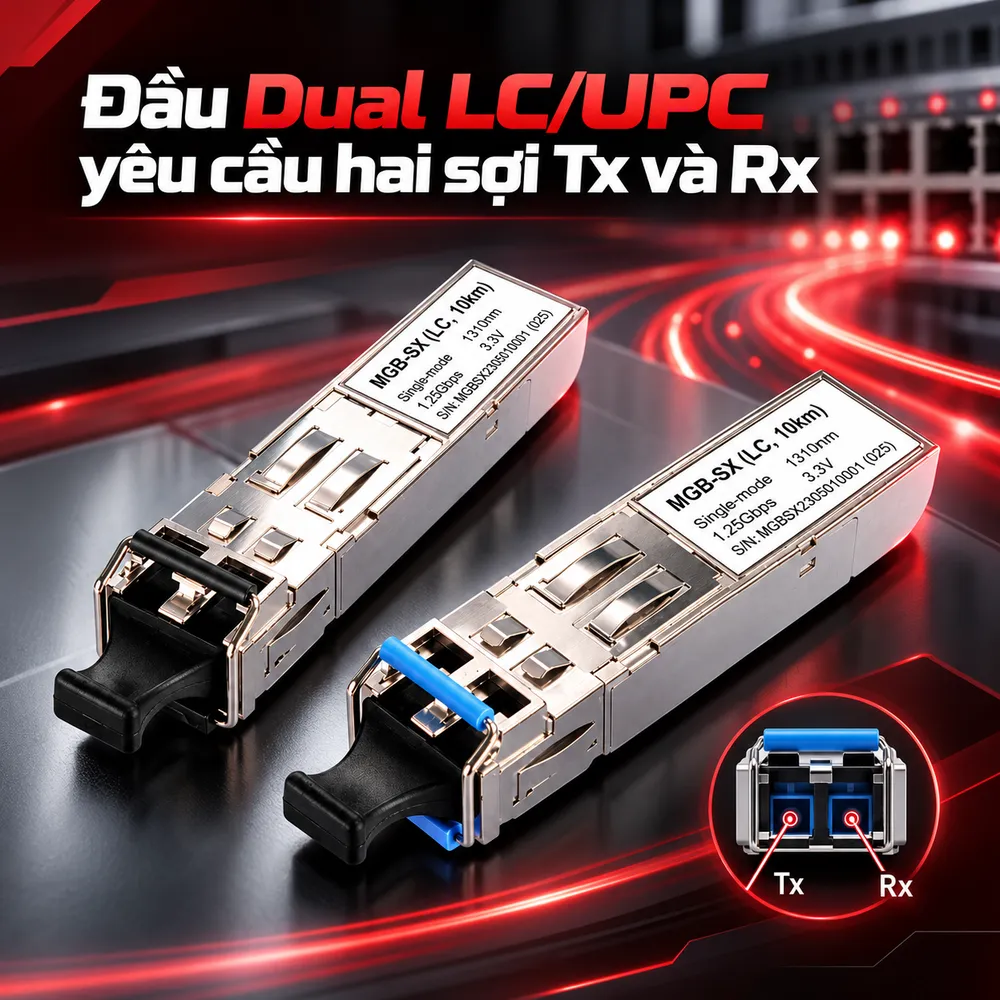

Đầu Dual LC/UPC yêu cầu hai sợi Tx và Rx

MGB-SX sử dụng đầu LC Duplex, gồm đường phát Tx và đường nhận Rx riêng biệt. Vì vậy, một liên kết thường cần hai sợi Multimode. Đầu Tx của switch thứ nhất phải nối tới Rx của switch thứ hai, còn sợi còn lại thực hiện chiều ngược lại. Khi đấu nối, kỹ thuật viên cần dùng dây nhảy có chuẩn đánh bóng phù hợp, vệ sinh đầu LC và tránh dùng đầu APC thay cho UPC. Đầu bẩn hoặc cáp uốn quá mức có thể làm giảm công suất thu.

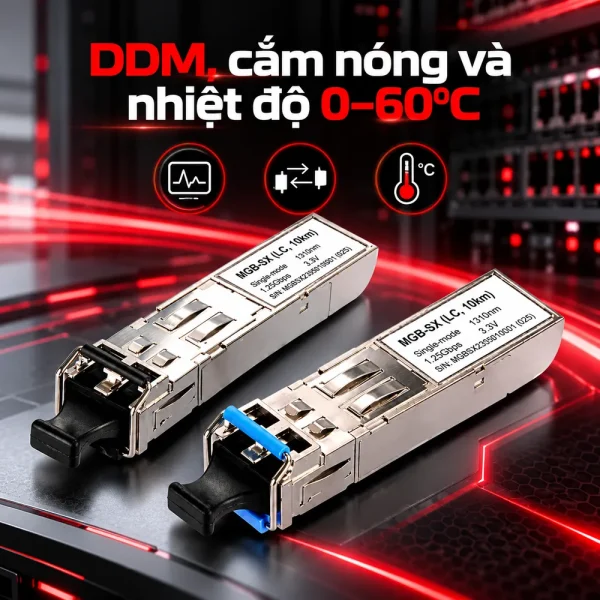

Giám sát DDM, cắm nóng và dải nhiệt độ

Theo trang thông số PLANET, MGB-SX hỗ trợ DDM, giúp thiết bị chủ tương thích đọc các giá trị chẩn đoán quang. Tùy nền tảng quản lý, người vận hành có thể theo dõi công suất quang, nhiệt độ hoặc điện áp để hỗ trợ khoanh vùng lỗi. DDM không thay thế phép đo suy hao khi nghiệm thu đường cáp. Module sử dụng nguồn 3,3V và hỗ trợ hot-pluggable, thuận tiện thay thế trên switch cho phép cắm nóng. Nhiệt độ hoạt động của MGB-SX thương mại là 0–60°C; không được áp dụng dải nhiệt độ công nghiệp của model MGB-TSX cho sản phẩm này.

Ứng dụng phù hợp trong hệ thống LAN và kết nối quang

Tại tòa nhà văn phòng, MGB-SX có thể kết nối switch tầng với switch tập trung qua đường Multimode. Trong trường học hoặc nhà xưởng, module hỗ trợ truyền dữ liệu giữa các tủ mạng ở khoảng cách nằm trong khả năng của tuyến quang, giúp hạn chế nhu cầu kéo thêm cáp đồng qua nhiều khu vực. Đường uplink 1Gbps có thể truyền dữ liệu từ switch camera tới NVR. Tuy nhiên, số lượng camera không cố định theo tên module. Cần tính tổng bitrate, tốc độ khung hình, lưu lượng quản lý và phần băng thông dự phòng trước khi lựa chọn cổng kết nối. MGB-SX cũng có thể tham gia kết nối Ethernet của router, thiết bị truy nhập hoặc hệ thống Metro Edge khi những thiết bị đó có cổng SFP Gigabit tương thích và tuyến Multimode đáp ứng yêu cầu. Không nên mặc định hỗ trợ Fibre Channel chỉ vì cùng dạng SFP. Nếu liên kết đòi hỏi 2km trên Multimode, PLANET có mã MGB-SX2 riêng dùng bước sóng 1310nm. Với tuyến Singlemode, cần xem xét họ MGB-LX cùng các model đường dài, không thay MGB-SX vào bất kỳ khe SFP nào mà bỏ qua môi trường truyền dẫn.

Lưu ý trước khi mua, lắp đặt và nghiệm thu

Trước tiên, xác định chính xác model switch hoặc media converter, phiên bản phần mềm, loại khe SFP và khả năng nhận diện MGB-SX. Việc module lắp vừa khe cắm chưa đủ để bảo đảm tương thích; cả hai đầu liên kết phải hỗ trợ chuẩn quang và tốc độ phù hợp. Khi triển khai, kiểm tra sợi quang, làm sạch đầu LC/UPC, đấu đúng Tx/Rx và tuân thủ quy định an toàn laser. Sau khi kết nối, theo dõi trạng thái Link, tốc độ cổng, bộ đếm lỗi và chỉ số DDM nếu thiết bị hỗ trợ. Nếu cổng không lên, hãy thử dây nhảy đã kiểm tra, xác minh đầu nối và đo suy hao trước khi kết luận module bị lỗi. PLANET MGB-SX phù hợp cho uplink Gigabit 850nm trên hai sợi Multimode với khoảng cách tối đa 550m theo điều kiện hãng. Khách hàng có thể liên hệ HulaTech để kiểm tra tương thích, lựa chọn phụ kiện đấu nối và nhận báo giá theo cấu hình mạng thực tế.
