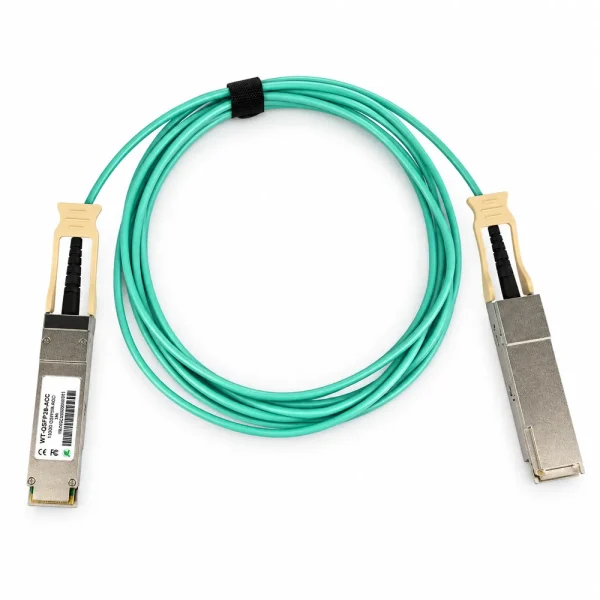

Cáp quang chủ động QSFP28 100Gbs WT-QSFP28-AOC

Wintop WT-QSFP28-AOC là cáp quang chủ động (Active Optical Cable, AOC) tích hợp đầu QSFP28 ở hai phía, dùng để kết nối Ethernet 100Gbps trong khoảng cách ngắn. Theo tài liệu hãng, sản phẩm có bốn làn truyền song công, mỗi làn đạt tốc độ tín hiệu 25,78125Gbps, sử dụng sợi quang multimode và hỗ trợ các chiều dài tiêu chuẩn từ 3 đến 70m.

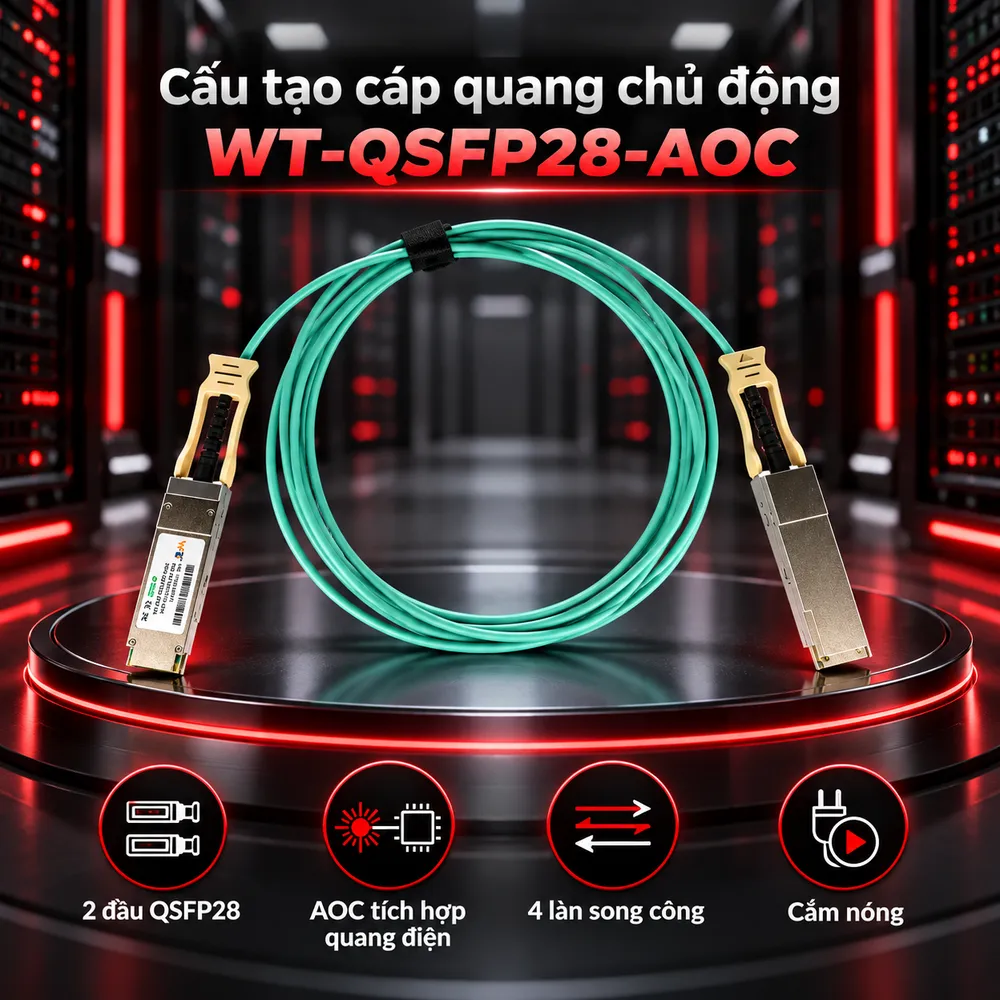

1. Cấu tạo của cáp quang chủ động WT-QSFP28-AOC

Hai đầu QSFP28 tích hợp sẵn bộ thu phát

Cáp AOC kết hợp sợi quang với mạch điện quang trong các đầu cắm. Khi thiết bị gửi dữ liệu, mạch phát chuyển tín hiệu điện thành ánh sáng; mạch thu phía đối diện chuyển ánh sáng về tín hiệu điện. WT-QSFP28-AOC dùng kiểu đầu QSFP28 cắm nóng. Khác với module quang có cổng LC hoặc MPO, đầu cáp AOC đã gắn cố định với phần dây. Vì vậy, không thể tháo sợi để thay bằng tuyến quang dài hơn theo cách sử dụng module rời. Độ dài phải được lựa chọn trước khi đặt hàng.

Bốn làn truyền dữ liệu trong một kết nối 100G

Theo Wintop, mỗi đầu QSFP28 tích hợp bốn kênh song công, sử dụng công nghệ mảng laser VCSEL trên sợi đa mode. Mỗi kênh hoạt động đến 25,78125Gbps, tạo tốc độ tín hiệu tổng hợp khoảng 103,125Gbps trên bốn làn. Tên gọi 100G thể hiện cấp tốc độ Ethernet, không đồng nghĩa ứng dụng luôn nhận được thông lượng thực tế 100Gbps. Tuy nhiên, WT-QSFP28-AOC là cáp QSFP28 tới QSFP28; không nên mặc định có khả năng breakout sang bốn đầu SFP28.

2. Thông số truyền dẫn và giới hạn vận hành

Chiều dài, điện năng và nhiệt độ

Tài liệu Wintop liệt kê các chiều dài tiêu chuẩn 3, 5, 10, 15, 20, 30, 50 và 70m. Phạm vi liên kết công bố với sợi OM3 là tối đa 70m. Cáp dùng nguồn danh định 3,3V từ thiết bị chủ, với công suất tiêu thụ dưới 3,5W theo datasheet. Nhiệt độ vỏ hoạt động được công bố từ 0 đến 70°C; điều kiện lưu trữ từ -40 đến 85°C.

BER và khả năng kiểm tra liên kết

Bảng thông số điện của hãng ghi tỷ lệ lỗi bit BER ở mức 10⁻¹². Đây là chỉ tiêu kỹ thuật trong điều kiện kiểm tra tương ứng, không phải cam kết liên kết sẽ không phát sinh lỗi khi vận hành. Chất lượng truyền dữ liệu còn chịu ảnh hưởng từ cổng thiết bị, nguồn cấp, nhiệt độ và tình trạng cơ học của dây. Wintop công bố giao diện điều khiển nối tiếp hai dây và thông tin nhận dạng lưu trong bộ nhớ module. Tùy khả năng hỗ trợ của switch, quản trị viên có thể đọc thông tin nhận dạng hoặc trạng thái liên quan để phục vụ kiểm tra. Không nên khẳng định mọi thiết bị đều cung cấp đầy đủ các chỉ số chẩn đoán chỉ dựa trên hình dạng QSFP28.

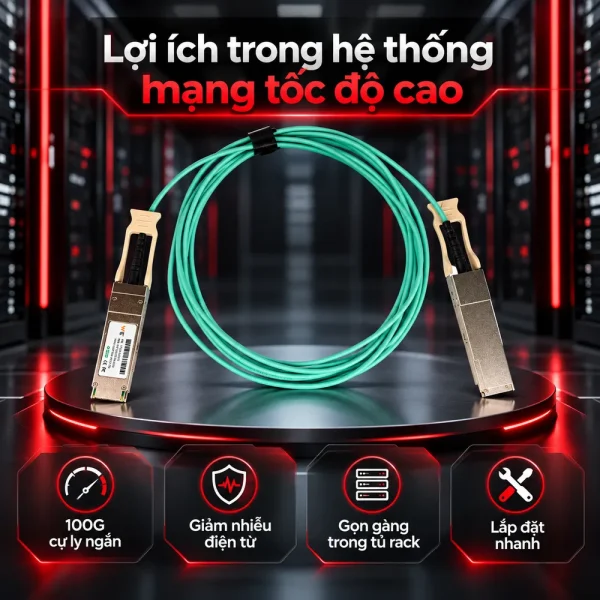

3. Lợi ích trong hệ thống mạng tốc độ cao

AOC giúp giảm số mối ghép quang tháo rời so với phương án sử dụng hai module và dây nhảy riêng biệt. Truyền dẫn bằng sợi quang cũng hạn chế tác động của nhiễu điện từ so với đường tín hiệu chạy qua cáp đồng. Dù vậy, cáp vẫn có độ trễ điện quang nhất định; không nên mô tả là truyền tải không độ trễ hoặc loại bỏ mọi khả năng suy hao. Với tuyến đã xác định rõ khoảng cách, cáp liền đầu có thể giảm thao tác đấu nối. Đổi lại, nếu một đầu cáp hỏng hoặc cần đổi chiều dài, thông thường phải thay cả bộ. Đây là điểm cần cân nhắc cùng chi phí vật tư, khả năng dự phòng và phương án bảo trì.

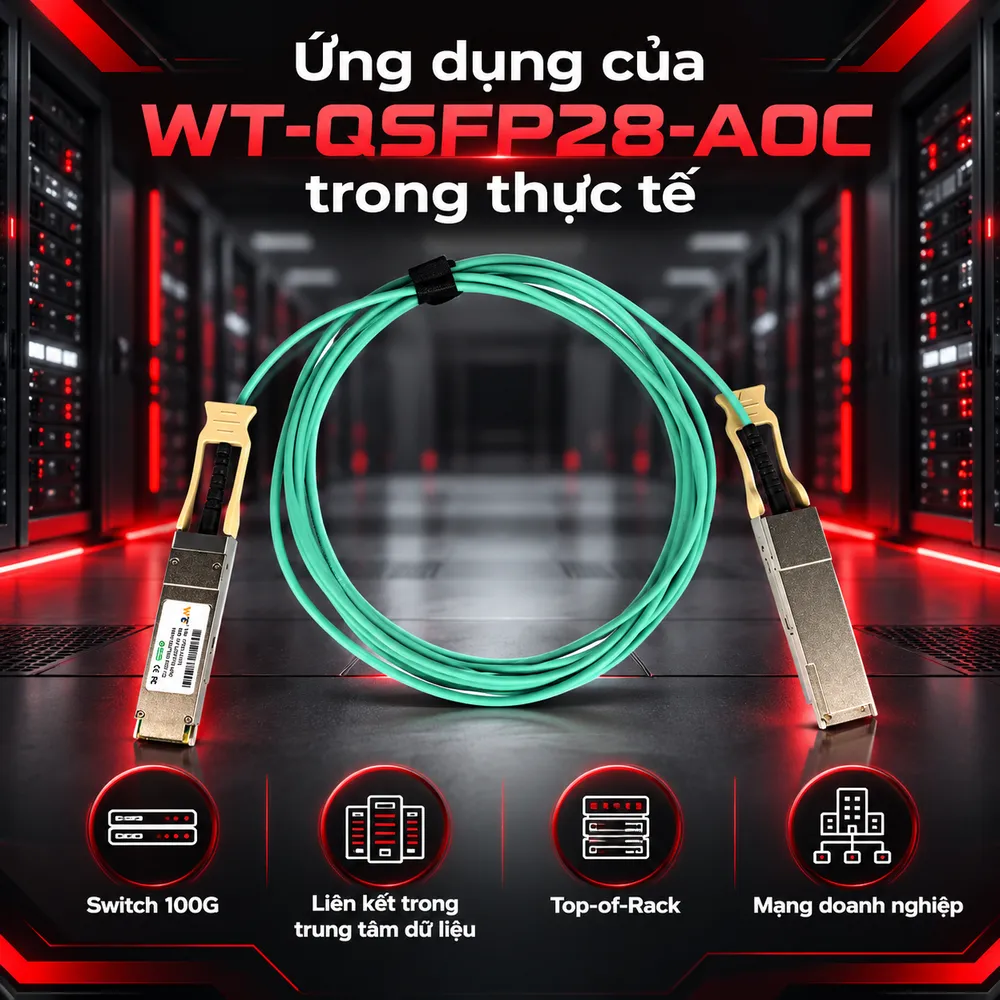

4. Ứng dụng của WT-QSFP28-AOC trong thực tế

Trong trung tâm dữ liệu, cáp phục vụ kết nối 100GbE giữa các switch có cổng QSFP28 tương thích, chẳng hạn liên kết nội bộ giữa những tủ rack gần nhau. Các cụm tính toán hiệu năng cao và hệ thống lưu trữ chạy trên Ethernet có thể sử dụng đường truyền 100G để đáp ứng nhu cầu trao đổi dữ liệu lớn. Khi cần tuyến quang dài hơn hoặc phải tận dụng hạ tầng cáp lắp sẵn, kỹ thuật viên có thể chọn Module Quang SFP phù hợp với tốc độ cổng và môi trường truyền dẫn. Cáp AOC và module rời giải quyết những nhu cầu khác nhau về chiều dài và cách bảo trì.

5. Những lưu ý trước khi lựa chọn và nghiệm thu

Trước tiên, cần xác minh thiết bị ở cả hai đầu có cổng QSFP28 100G và hỗ trợ mã AOC tương ứng. Chuẩn đầu cắm giống nhau không bảo đảm tương thích với mọi switch hoặc card mạng; một số nền tảng yêu cầu firmware hoặc mã nhận dạng được chấp nhận. Tiếp theo, đo đường đi thực tế qua máng cáp, chiều cao tủ rack và khoảng chừa thao tác. Không kéo căng dây, bẻ gập sát đầu nối hoặc vượt bán kính uốn mà nhà sản xuất cho phép. Khi lắp đặt, giữ đầu cắm sạch và tuân thủ biện pháp chống tĩnh điện. Sau khi cắm, kiểm tra trạng thái link, tốc độ cổng và bộ đếm lỗi trong phần mềm quản trị. Với đường truyền quan trọng, nên kiểm tra chuyển tuyến dự phòng trước khi tháo cáp, vì cắm nóng không có nghĩa liên kết vẫn duy trì khi tháo thiết bị. Wintop WT-QSFP28-AOC phù hợp kết nối Ethernet 100G cự ly ngắn bằng cáp quang chủ động liền đầu QSFP28. HulaTech hỗ trợ đối chiếu model thiết bị, chiều dài cần sử dụng và khả năng tương thích trước khi tư vấn cấu hình, số lượng và báo giá cho công trình.
