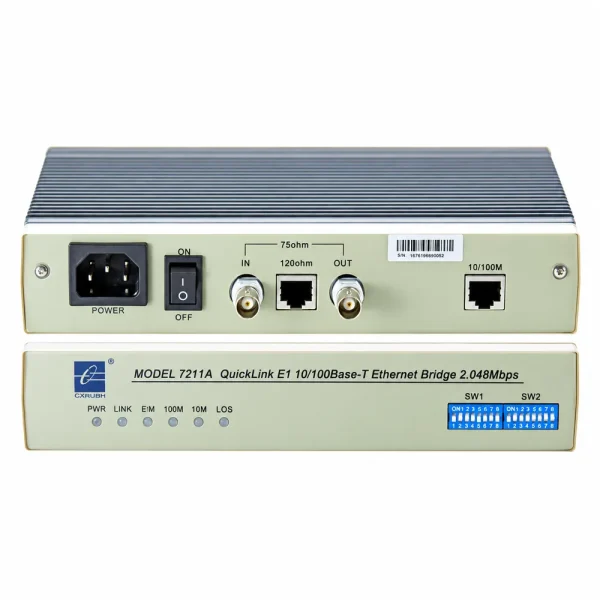

MODEL7211A Converter quang E1 sang Ethernet

MODEL7211A là bộ chuyển đổi E1 sang Ethernet dùng để kết nối hạ tầng truyền dẫn E1 với mạng LAN sử dụng Ethernet 10/100Mbps. Thiết bị hỗ trợ giao diện E1 theo tiêu chuẩn ITU-T G.703, tốc độ 2048kb/s ± 50ppm và mã hóa HDB3, phù hợp cho hệ thống viễn thông, truyền dữ liệu và mạng doanh nghiệp đang khai thác đường E1. Khả năng chuyển đổi trực tiếp giúp tận dụng hạ tầng hiện có mà không cần thay đổi toàn bộ kiến trúc mạng. Trong nhóm thiết bị Converter quang, các bộ chuyển đổi giao tiếp giúp liên kết những chuẩn truyền dẫn khác nhau. MODEL7211A chuyển đổi dữ liệu hai chiều giữa E1 và Ethernet.

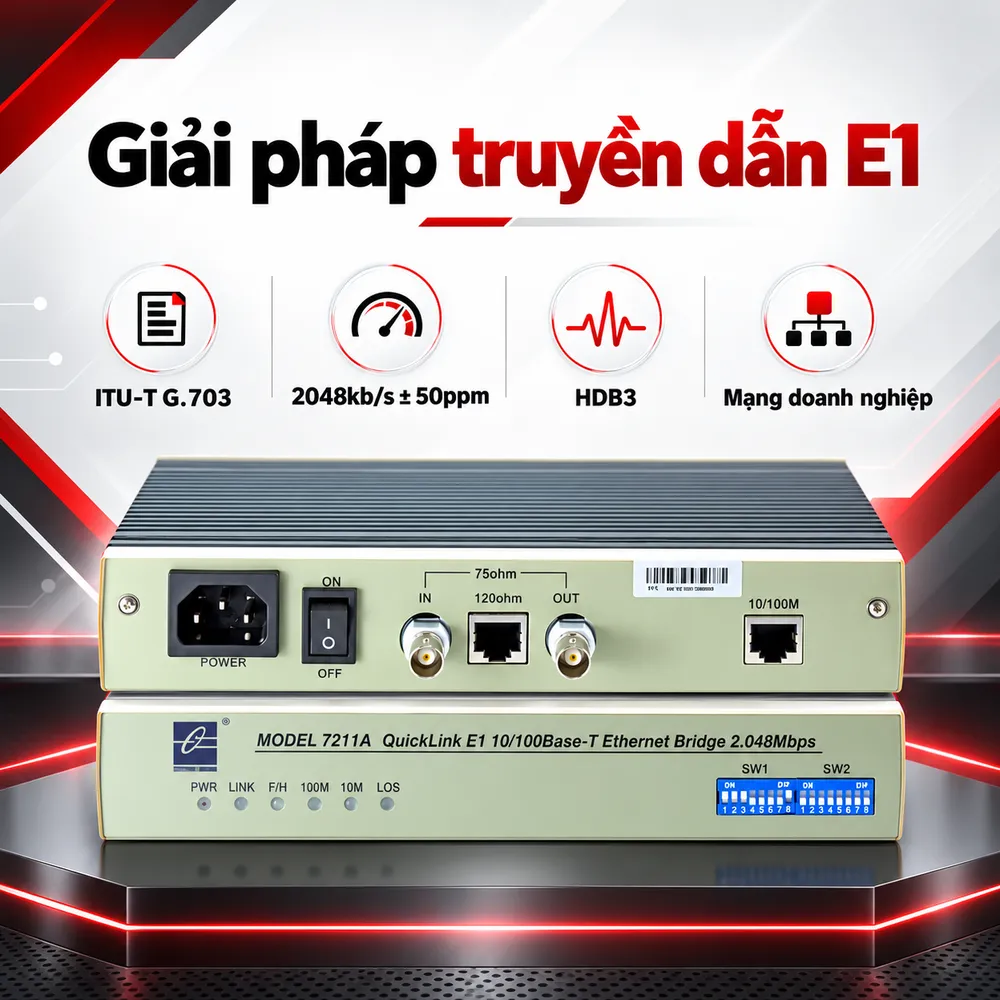

Hỗ trợ giao diện E1 theo tiêu chuẩn ITU-T G.703

MODEL7211A tương thích với giao diện E1 theo ITU-T G.703, tiêu chuẩn quy định đặc tính vật lý và điện của giao diện số trong hệ thống truyền dẫn viễn thông. Thiết bị hoạt động ở tốc độ E1 2048kb/s ± 50ppm và sử dụng mã HDB3. Cấu hình này cho phép làm việc với multiplexer, thiết bị truy nhập, modem E1 hoặc hệ thống truyền dẫn số tại doanh nghiệp và mạng viễn thông. Khả năng chịu chập chờn tuân theo khuyến nghị ITU-T G.742 và ITU-T G.823, hỗ trợ duy trì truyền dữ liệu ổn định khi tín hiệu E1 biến động trong giới hạn tiêu chuẩn.

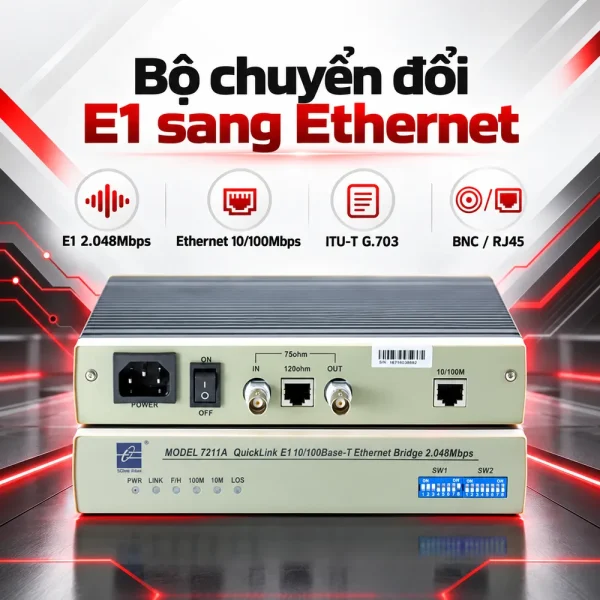

Hỗ trợ kết nối BNC và RJ45

MODEL7211A có thể sử dụng đầu nối BNC hoặc RJ45 tùy cấu trúc hệ thống và loại cáp triển khai. BNC thường được sử dụng với đường E1 trở kháng 75Ω qua cáp đồng trục, trong khi RJ45 thường xuất hiện trên đường cân bằng 120Ω. Khả năng hỗ trợ hai phương án kết nối giúp kỹ thuật viên tích hợp thiết bị vào hạ tầng hiện hữu thuận tiện hơn. Khi triển khai, cần kiểm tra chính xác trở kháng, chuẩn đầu nối và cấu hình thiết bị E1 ở hai đầu để bảo đảm kết nối đúng kỹ thuật.

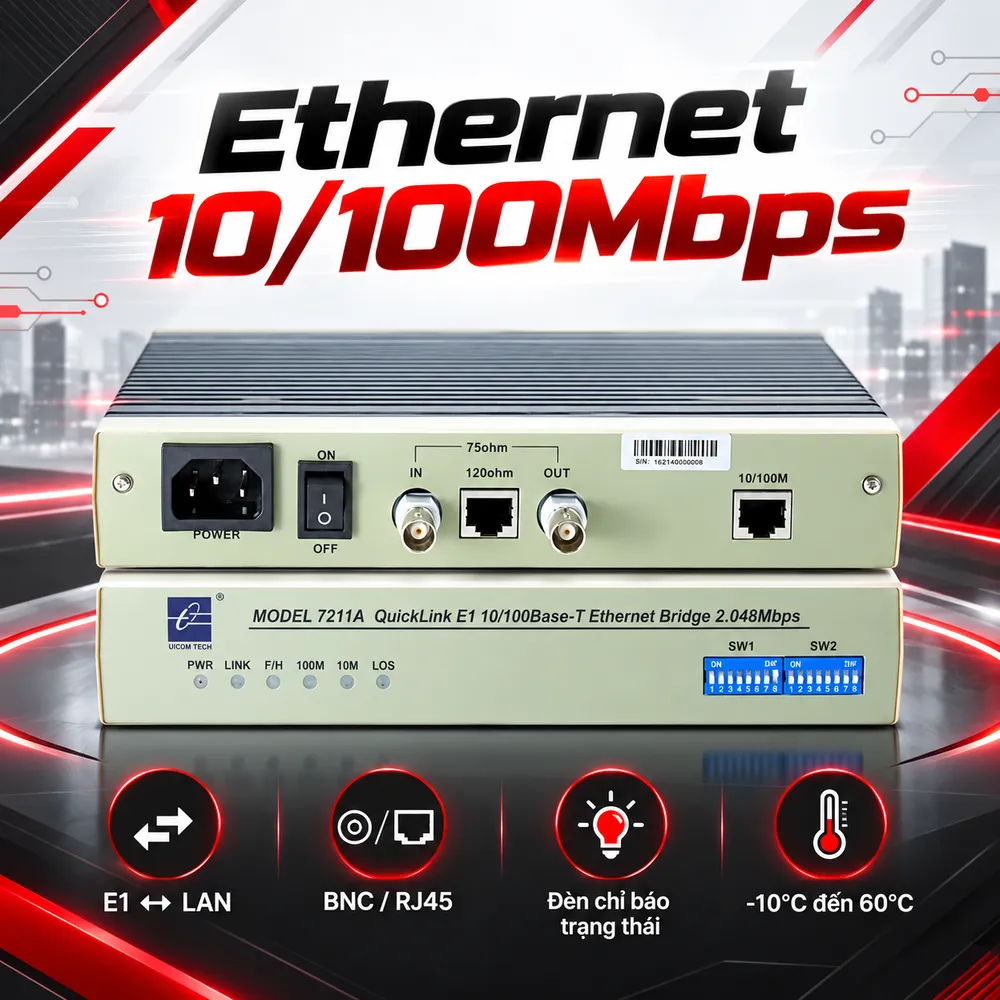

Ethernet 10/100Mbps tự động điều chỉnh

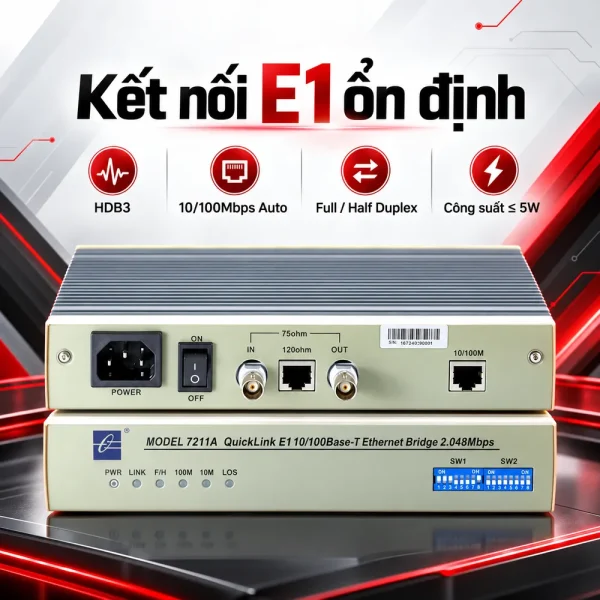

Phía Ethernet của MODEL7211A hỗ trợ tốc độ 10/100Mbps, cho phép kết nối với switch, router, máy tính hoặc thiết bị mạng tương thích. Khả năng tự động điều chỉnh tốc độ giúp thiết bị thích ứng với mạng 10Mbps hoặc 100Mbps. MODEL7211A đồng thời hỗ trợ Full Duplex và Half Duplex tự động, giúp đơn giản hóa kết nối LAN. Dữ liệu từ đường E1 có thể được đưa vào mạng Ethernet để phục vụ truyền dữ liệu, kết nối điểm xa hoặc liên kết giữa hai hệ thống dùng chuẩn giao tiếp khác nhau.

Đèn chỉ báo hỗ trợ giám sát

MODEL7211A được trang bị các đèn chỉ báo giúp theo dõi trạng thái thiết bị và kết nối. Các chỉ báo gồm nguồn điện, tốc độ hoặc liên kết Ethernet cùng trạng thái liên quan đến giao diện E1. Các chỉ báo báo động, kiểm tra và vòng lặp E1 hỗ trợ kỹ thuật viên xác định nhanh tình trạng tuyến truyền khi bảo trì hoặc xử lý sự cố. Thông tin trực tiếp trên thiết bị giúp thực hiện bước kiểm tra sơ bộ trước khi dùng công cụ đo chuyên dụng.

Tiêu thụ điện không quá 5W

Theo thông tin kỹ thuật được cung cấp, MODEL7211A có công suất tiêu thụ không quá 5W, phù hợp với điểm lắp đặt cần thiết bị hoạt động liên tục. Mức công suất thấp cũng giúp hạn chế nhiệt phát sinh khi thiết bị được bố trí trong tủ kỹ thuật.

Dải nhiệt độ hoạt động -10°C đến 60°C

MODEL7211A hoạt động trong dải nhiệt độ từ -10°C đến 60°C, phù hợp với phòng máy, tủ viễn thông, trung tâm kỹ thuật và một số môi trường công nghiệp.

Ứng dụng của MODEL7211A

MODEL7211A phù hợp với hệ thống cần chuyển đổi dữ liệu giữa E1 và Ethernet. Trong mạng viễn thông, thiết bị có thể kết nối tuyến E1 hiện hữu với switch hoặc mạng LAN. Trong doanh nghiệp, MODEL7211A giúp tận dụng đường truyền E1 đang có để kết nối các điểm mạng ở xa. Thiết bị cũng có thể được sử dụng trong hệ thống truyền thông chuyên dụng, trạm kỹ thuật hoặc ứng dụng công nghiệp cần giao tiếp giữa thiết bị E1 và Ethernet.

Lưu ý khi lựa chọn và triển khai

Trước khi sử dụng MODEL7211A, cần xác định chuẩn E1, loại đầu nối BNC hoặc RJ45, trở kháng tuyến và yêu cầu tốc độ Ethernet. Không nên chỉ dựa vào hình dạng đầu nối để kết luận khả năng tương thích. Cần kiểm tra thiết bị ở đầu bên kia của tuyến, cấu hình clock, chất lượng cáp và trạng thái tín hiệu E1. Nếu đường truyền có lỗi vật lý hoặc sai trở kháng, bộ chuyển đổi không thể khắc phục hoàn toàn vấn đề của tuyến. Với Ethernet, nên xác nhận thiết bị kết nối hỗ trợ 10/100Mbps và chế độ duplex phù hợp. Việc kiểm tra trước các thông số giúp hạn chế lỗi khi đưa hệ thống vào vận hành. MODEL7211A Bộ chuyển đổi E1 sang Ethernet dành cho hệ thống cần kết nối giao diện E1 với mạng Ethernet 10/100Mbps. Sản phẩm hỗ trợ ITU-T G.703, tốc độ E1 2048kb/s ± 50ppm, mã hóa HDB3, kết nối BNC hoặc RJ45, tự động điều chỉnh tốc độ Ethernet và Full/Half Duplex. Với hệ thống chỉ báo trạng thái, công suất tiêu thụ không quá 5W và dải nhiệt độ từ -10°C đến 60°C, MODEL7211A phù hợp cho mạng viễn thông, doanh nghiệp và hệ thống truyền thông chuyên dụng. Khách hàng cần lựa chọn bộ chuyển đổi phù hợp với hạ tầng E1 hiện có có thể liên hệ HulaTech để được tư vấn cấu hình và báo giá theo yêu cầu triển khai thực tế.
