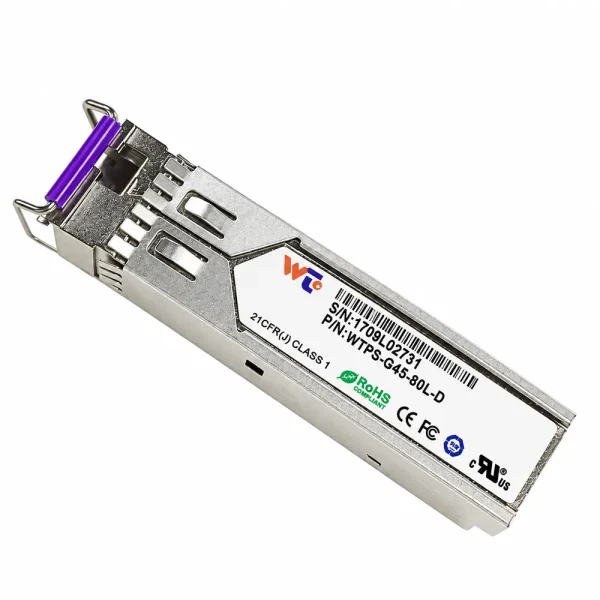

Module quang SFP WINTOP WTPS-G45-80L-D

Wintop WTPS-G45-80L-D là module thu phát quang SFP BiDi tốc độ 1,25Gbps, sử dụng một sợi single-mode để truyền dữ liệu hai chiều. Thiết bị phát ở bước sóng 1490nm, nhận ở 1550nm và được thiết kế cho tuyến quang dài tối đa 80km. Module có đầu LC, nguồn 3,3V và chức năng giám sát DDM, phù hợp những kết nối Gigabit Ethernet đường dài.

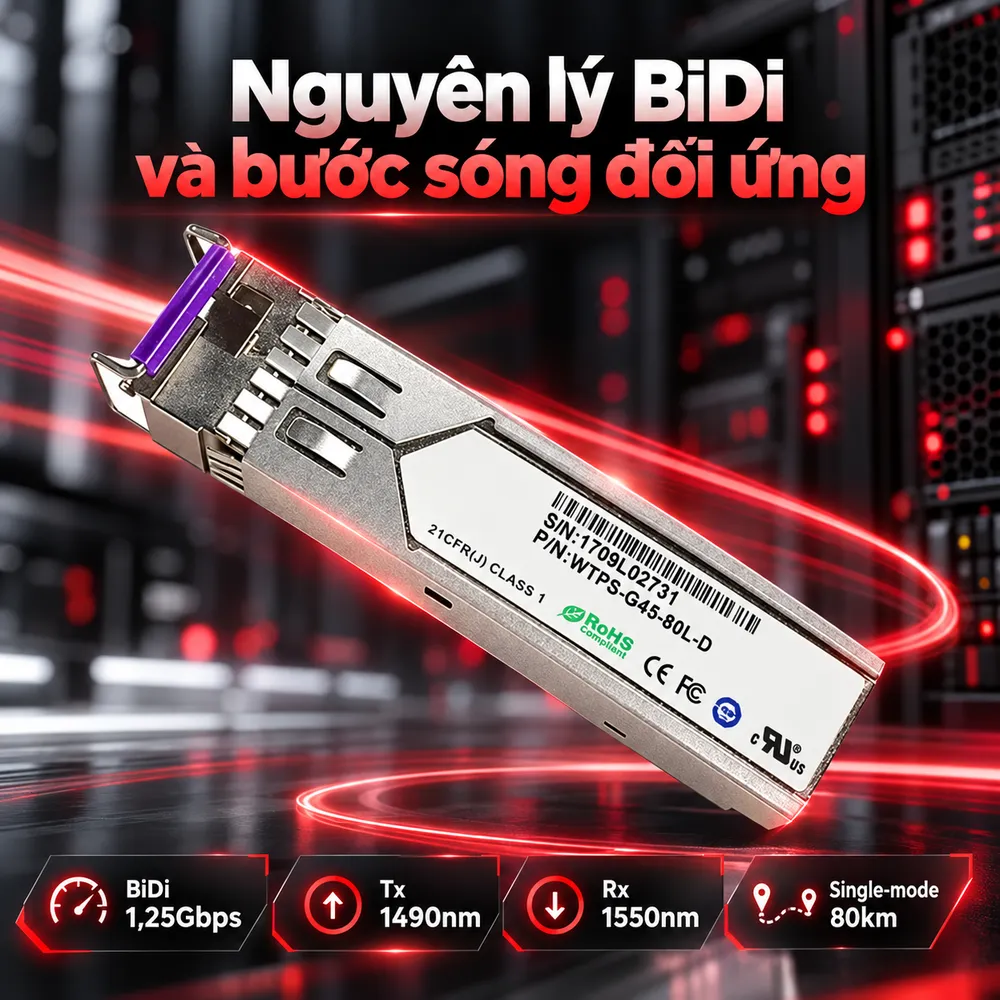

Nguyên lý BiDi và cách chọn bước sóng đối ứng

Vì sao một sợi quang truyền được hai chiều?

Module BiDi sử dụng hai bước sóng khác nhau cho hai hướng phát và nhận, nhờ đó một lõi quang có thể phục vụ cả hai chiều thông tin. Với WTPS-G45-80L-D, laser DFB phát tín hiệu tại 1490nm, còn bộ thu nhận bước sóng 1550nm. Ở đầu xa, phiên bản WTPS-G54-80L-D phát 1550nm và nhận 1490nm. Hai module G45 đấu trực tiếp với nhau không tạo thành cặp bước sóng phù hợp. Trước khi đặt hàng, cần kiểm tra ký hiệu Tx/Rx, nhãn sản phẩm. Dải bước sóng của từng bộ phát là giới hạn sai lệch cho phép, không có nghĩa module có khả năng tự chuyển đổi giữa 1490nm và 1550nm.

Đầu LC và khả năng dùng lại hạ tầng

Thiết kế SFP nhỏ gọn cho phép lắp module vào khe tương thích. Đầu LC dùng một sợi single-mode, giảm nhu cầu sử dụng hai lõi riêng. Điều này hữu ích ở tuyến cáp đã khai thác nhiều lõi. Tuy nhiên, loại module của switch vẫn phải được xác nhận trước khi triển khai.

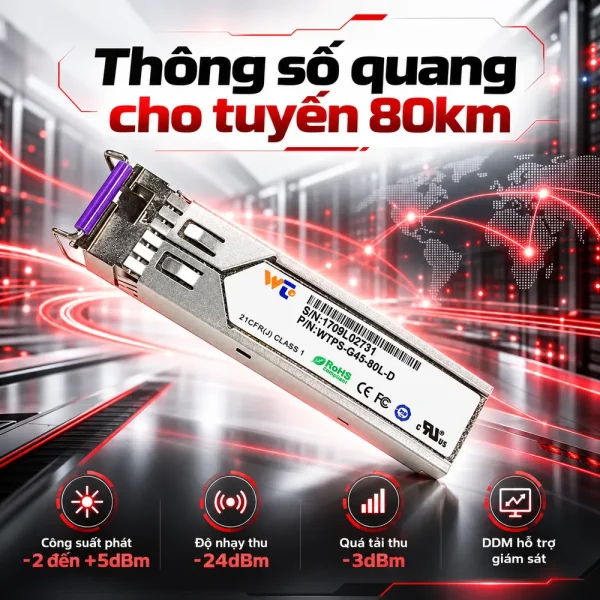

Phân tích thông số quang của tuyến 80km

Công suất phát, độ nhạy thu và suy hao

Theo Wintop, công suất phát trung bình nằm trong khoảng -2 đến +5dBm; độ nhạy thu là -24dBm và giới hạn quá tải đầu nhận là -3dBm. Từ công suất phát tối thiểu đến độ nhạy thu, ngân sách quang lý thuyết bằng 22dB, chưa dự phòng. Khoảng cách 80km chỉ có ý nghĩa khi tổng suy hao tuyến nằm trong ngân sách cho phép. Phải cộng suy hao sợi, đầu nối, mối hàn, dây nhảy và các thành phần trung gian. Với tuyến dài, dự phòng cho lão hóa hoặc sửa chữa cáp là cần thiết. Đường truyền ngắn hơn 80km cũng có thể lỗi nếu quá nhiều điểm nối làm tăng suy hao. Nếu công suất thu vượt -3dBm, cần đánh giá bộ suy hao quang bổ sung để tránh quá tải đầu thu.

Laser DFB và chất lượng tín hiệu

Cả hai phiên bản trong cặp G45/G54 đều sử dụng laser DFB, có độ rộng phổ RMS tối đa 1nm. Tỷ lệ dập tắt tối thiểu 8dB và tổng jitter tối đa 0,43UI là các chỉ số quang. Đơn vị UI biểu thị một phần khoảng thời gian bit, không phải đơn vị độ trễ mạng. Hãng còn ghi sơ đồ mắt quang đáp ứng các yêu cầu liên quan IEEE 802.3z và ANSI Fibre Channel. Dù vậy, khả năng tương thích với switch hoặc giao thức không được mặc định; cần đối chiếu tốc độ cổng, mã nhận dạng module và hỗ trợ của nhà sản xuất thiết bị chủ.

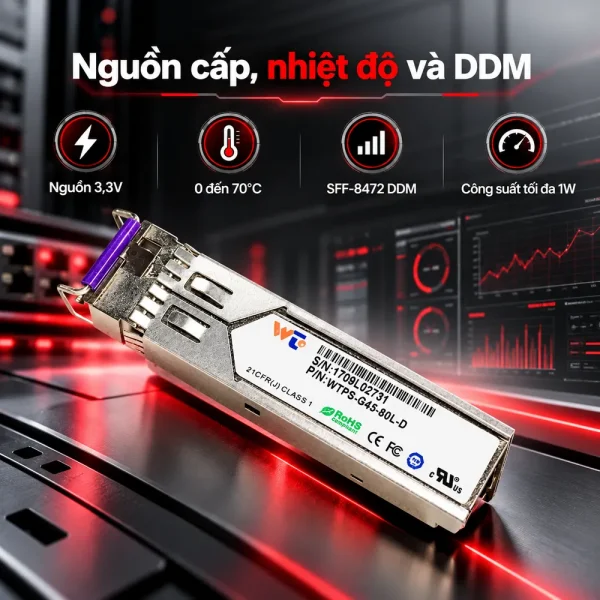

Điều kiện điện, nhiệt độ và giám sát DDM

WTPS-G45-80L-D dùng nguồn danh định 3,3V, dải cấp khuyến nghị 3,15–3,45V và công suất tiêu tán tối đa 1W. Giao diện dữ liệu điện tương thích LVPECL. Nhiệt độ hoạt động thương mại được công bố từ 0°C đến +70°C, còn dải -40°C đến +85°C là nhiệt độ lưu kho, không phải điều kiện vận hành. Module hỗ trợ SFF-8472 để thiết bị chủ tương thích đọc thông tin chẩn đoán số gồm nhiệt độ, điện áp, dòng laser và công suất phát, thu. Những giá trị này giúp nhận biết xu hướng suy giảm tín hiệu hoặc nguồn bất thường, nhưng không thay thế máy đo công suất khi nghiệm thu. Các tín hiệu LOS, TX Fault và TX Disable hỗ trợ phát hiện mất tín hiệu, cảnh báo bộ phát và điều khiển laser. Wintop còn công bố đặc tính EMI thấp, bảo vệ ESD, tuân thủ RoHS và tiêu chuẩn an toàn laser IEC 60825. Khi lắp trong tủ ngoài trời, vẫn cần bảo vệ module bằng vỏ thiết bị có cấp chống bụi, nước và quản lý nhiệt phù hợp.

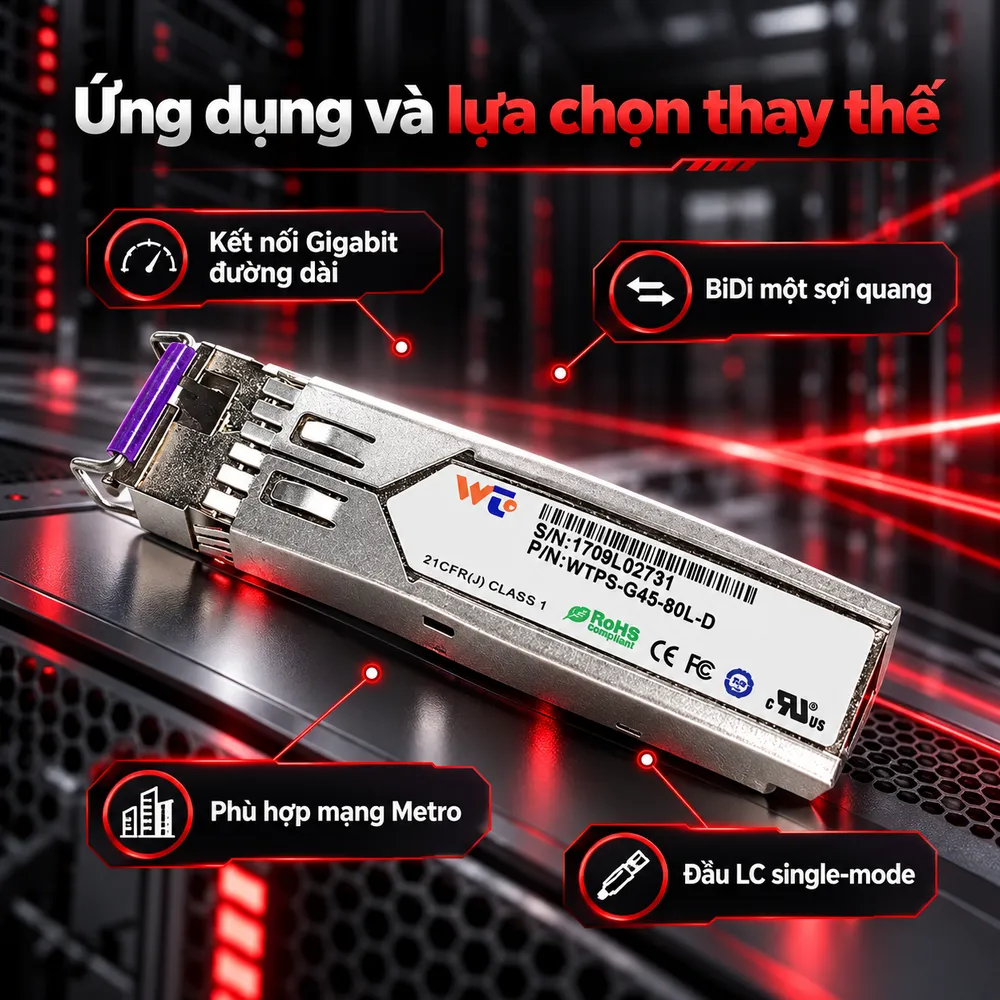

Ứng dụng và tiêu chí lựa chọn thay thế

Trong mạng Metro, liên kết giữa hai trạm hoặc các cơ sở doanh nghiệp cách xa nhau có thể dùng cặp G45/G54 nếu có sợi single-mode và ngân sách suy hao đáp ứng. Những hệ thống viễn thông hoặc truyền dẫn Gigabit cũng có thể tận dụng cách đấu một sợi để tiết kiệm tài nguyên cáp. Đây là giải pháp điểm tới điểm, không tự đóng vai trò bộ khuếch đại hay thiết bị ghép kênh CWDM. Nếu tuyến cần khoảng cách ngắn hơn, tốc độ khác hoặc sử dụng hai lõi quang, kỹ thuật viên nên chọn Module Quang SFP phù hợp cấu hình thực tế. Không thể mặc định module BiDi 1490/1550nm thay trực tiếp cho loại 1310/1490nm dù đều có đầu LC.

Lắp đặt, nghiệm thu và tư vấn tại HulaTech

Trước khi lắp đặt, kiểm tra mã WTPS-G45-80L-D ở một đầu, WTPS-G54-80L-D ở đầu còn lại, thiết bị chủ hỗ trợ tốc độ 1,25Gbps và loại cáp single-mode. Vệ sinh đầu LC, xác nhận chiều Tx/Rx rồi đo suy hao và công suất thu. Sau khi đưa vào hoạt động, theo dõi trạng thái liên kết, cảnh báo LOS, dữ liệu DDM và bộ đếm lỗi để có cơ sở bảo trì. Wintop WTPS-G45-80L-D phù hợp các kết nối BiDi Gigabit đường dài trong phạm vi thiết kế 80km. HulaTech hỗ trợ đối chiếu bước sóng, ngân sách quang, khả năng tương thích switch và báo giá theo số lượng triển khai, giúp lựa chọn đúng phiên bản cho từng tuyến cáp.
