Cáp DAC Aruba IOn 10G SFP+ đến SFP+ 1m – R9D19A

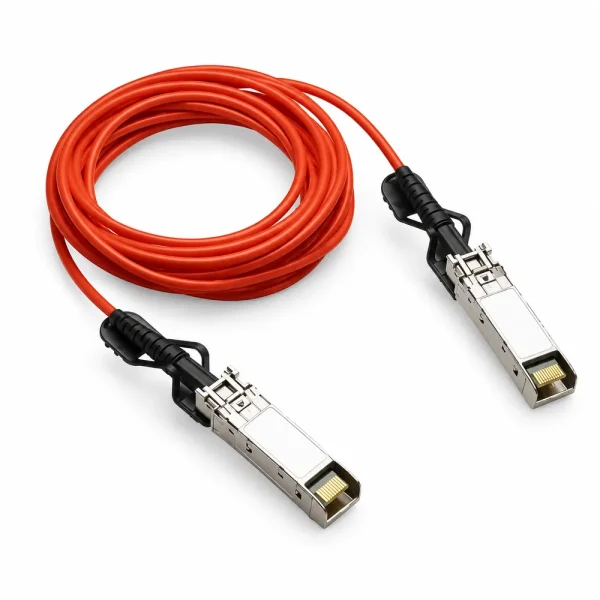

Aruba Instant On R9D19A là cáp đồng kết nối trực tiếp DAC (Direct Attach Copper) dài 1m, tích hợp hai đầu SFP+ và hỗ trợ tốc độ Ethernet 10Gbps. Sản phẩm dành cho liên kết ngắn giữa các cổng SFP+ tương thích, đặc biệt trong tủ rack hoặc cụm thiết bị đặt gần nhau. Cáp truyền tín hiệu điện qua dây đồng, không sử dụng laser hay sợi quang và không cần mua thêm hai module thu phát riêng.

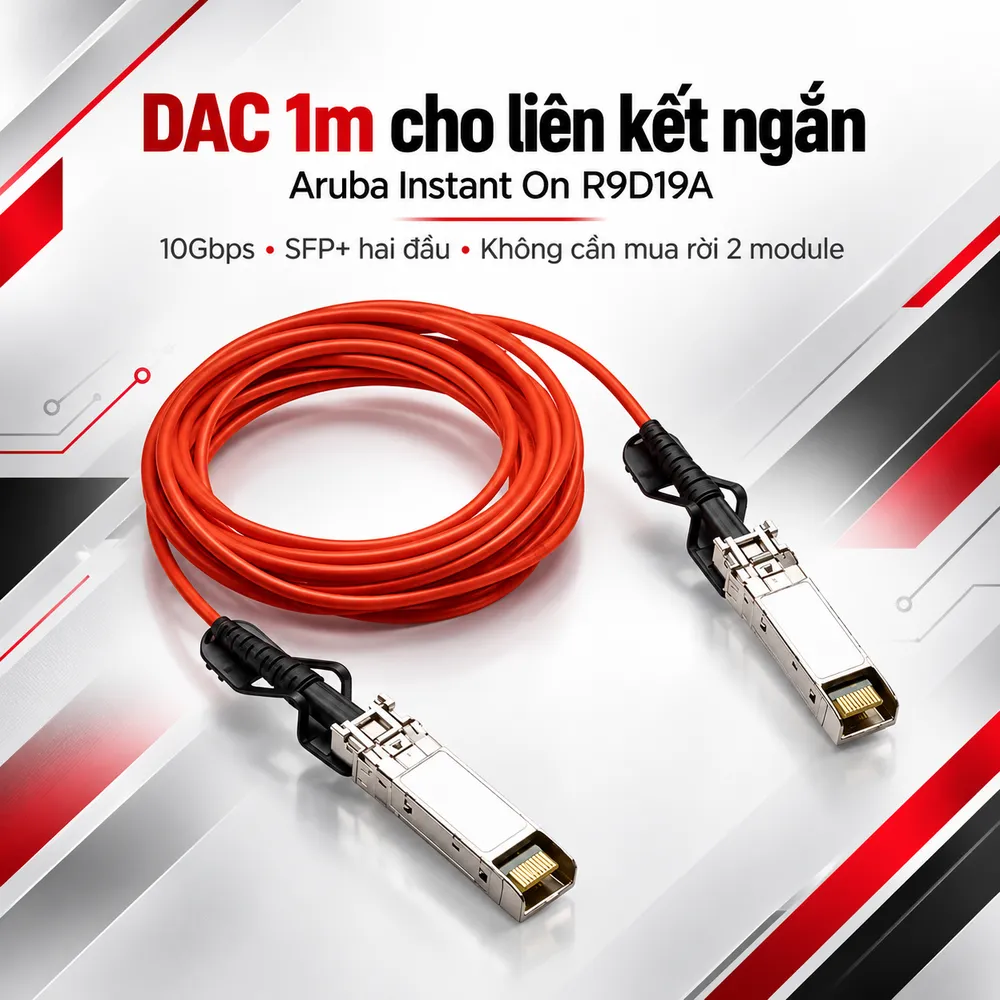

Khi nào nên sử dụng cáp DAC dài 1m?

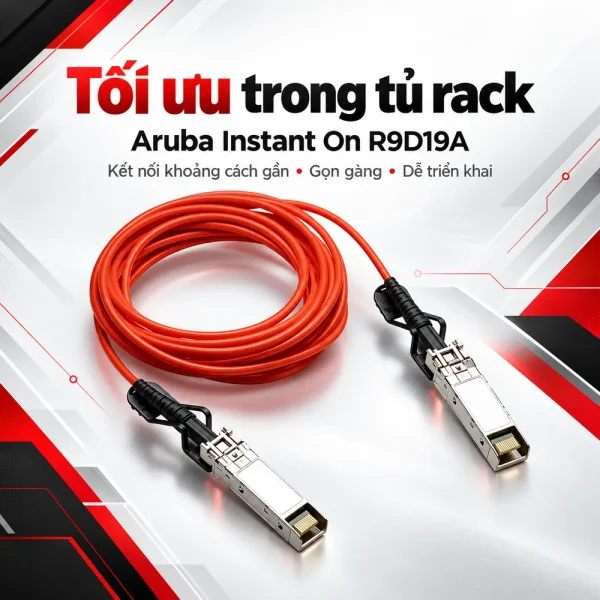

Kết nối hai thiết bị trong cùng tủ rack

Khoảng cách một mét phù hợp nối các switch bố trí liền kề hoặc cách nhau vài đơn vị U trong tủ. Với cấu hình này, R9D19A tạo đường uplink 10G mà không cần bố trí khay phối quang, dây nhảy LC hoặc bộ chuyển đổi bổ sung. Phương án cáp ngắn cũng giúp hạn chế dây thừa tại phía trước thiết bị. Tuy nhiên, một mét là chiều dài thực tế của dây, không phải khoảng cách theo đường thẳng giữa hai cổng. Khi tính toán, cần cộng đoạn đi qua thanh quản lý cáp, góc uốn và phần chừa để thao tác. Nếu tuyến quá dài, không nên căng dây để cố sử dụng.

Điểm khác biệt so với dây nhảy quang

DAC sử dụng các dây dẫn đồng để truyền tín hiệu điện, trong khi liên kết quang cần module phát nhận và sợi thích hợp. Hai đầu SFP+ của R9D19A được gắn liền vào cáp, giúp giảm số chi tiết rời khi lắp đặt. Đổi lại, chiều dài không thể tự mở rộng bằng adapter RJ45 hoặc đầu nối quang.

Thông số cốt lõi và đặc điểm kết nối

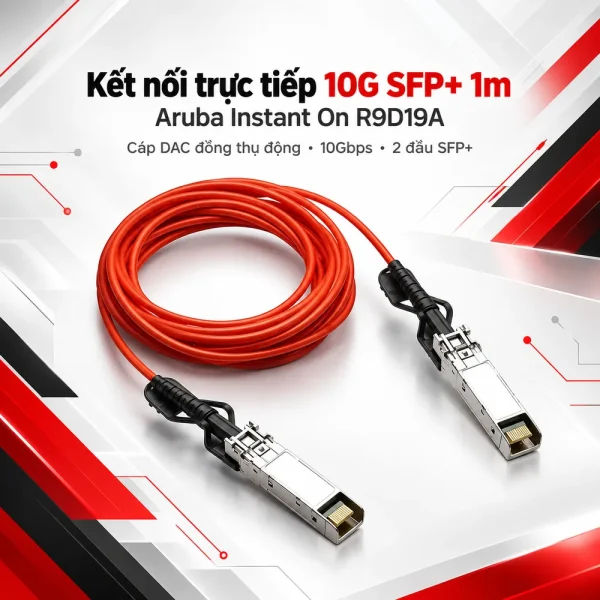

HPE công bố R9D19A thuộc dòng HPE Networking Instant On, tốc độ 10Gbps, vật liệu truyền dẫn đồng và chiều dài 1m. Hai đầu cáp đều là SFP+, phục vụ kết nối điểm tới điểm. Đây là DAC thụ động; bản thân cáp không cần bộ khuếch đại quang và không chuyển đổi tín hiệu sang Ethernet RJ45. Thiết kế SFP+ không có nghĩa mọi khe SFP đều dùng được. Khe chỉ hỗ trợ 1Gbps hoặc không chấp nhận mã cáp sẽ không tạo liên kết 10G như mong muốn. Khả năng hoạt động còn phụ thuộc cấu hình tốc độ, phần mềm và thiết bị ở cả hai đầu. Nên đặt trong tủ thiết bị phù hợp, tránh gần nguồn nhiệt, vật sắc và đường dây điện lực gây ảnh hưởng đến bố trí cơ khí.

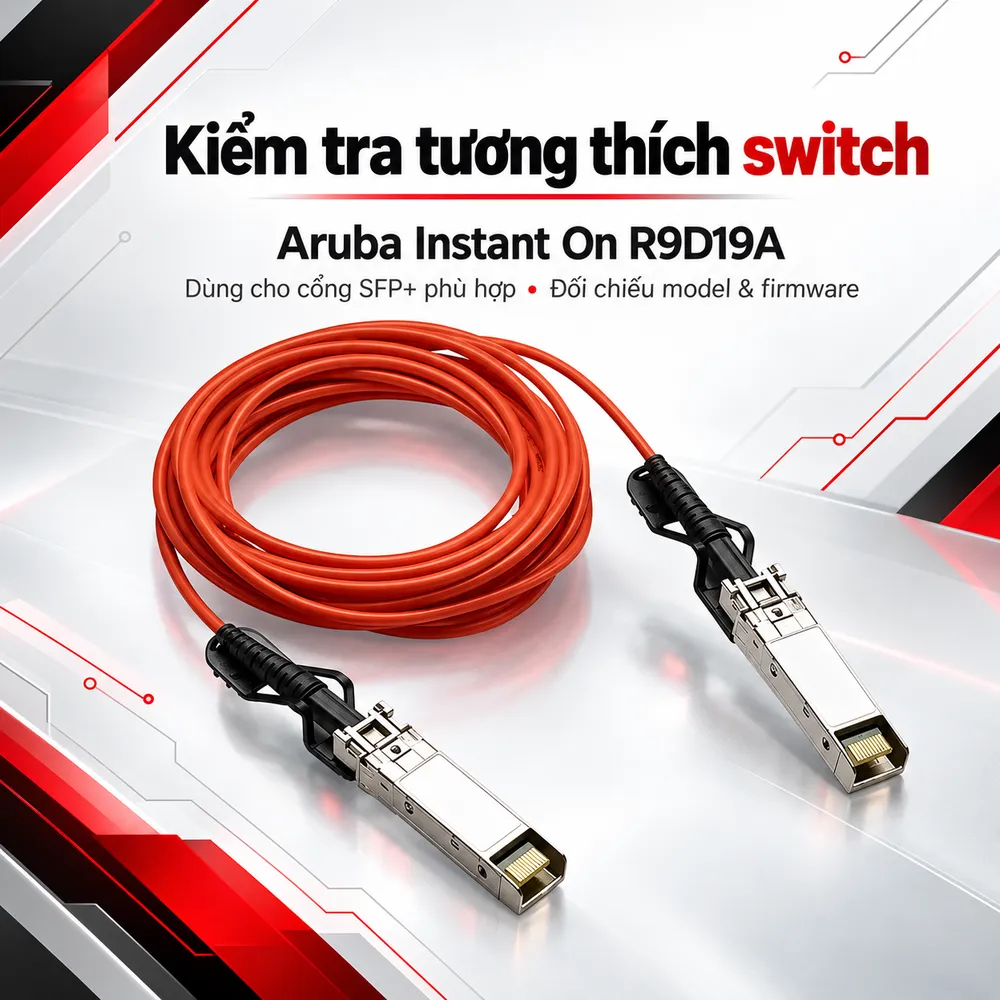

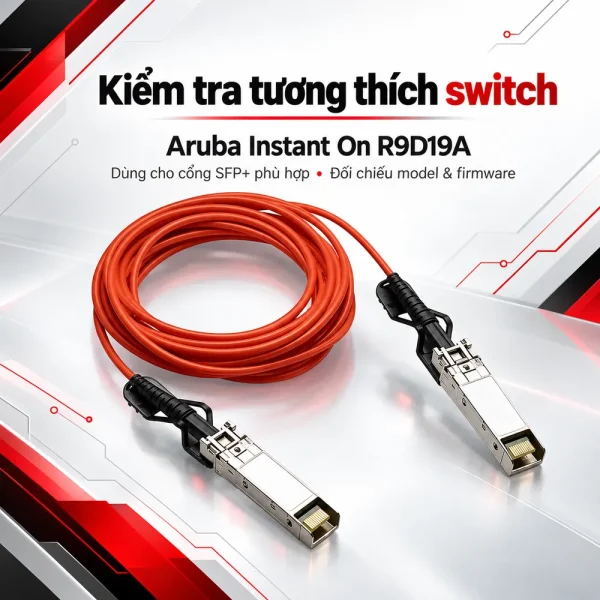

Kiểm tra tương thích trước khi đặt mua

Các dòng Aruba Instant On được xác nhận

Bảng hỗ trợ HPE liệt kê R9D19A cho một số switch Instant On 1930 và 1960 có cổng SFP+ 10G. Đối với nhiều mã 1930 và 1960 trong hướng dẫn, firmware tối thiểu là phiên bản 2.5.0. Riêng một số phần cứng mới có yêu cầu phiên bản khác, do đó phải đối chiếu chính xác mã sản phẩm của switch. Các dòng Instant On 1430 và 1830 sử dụng khe SFP 1G không được mặc định hỗ trợ loại DAC này. Tương tự, không nên suy luận mọi router, máy chủ hoặc switch hãng khác đều tương thích chỉ vì có cổng SFP+. Nếu cần nối hai thiết bị khác dòng, phải kiểm tra chính sách hỗ trợ ở cả hai phía.

Uplink thông thường và stacking

R9D19A có thể phục vụ uplink giữa switch tương thích hoặc liên kết stacking trên những model có chức năng tương ứng. Stacking là khả năng của thiết bị và phần mềm, không phải tính năng tự động xuất hiện nhờ cắm dây DAC. Trước khi cấu hình, cần xác nhận cổng dành cho stacking, chế độ vận hành và hướng dẫn hãng.

Hướng dẫn bố trí cáp an toàn trong tủ mạng

Cáp DAC không nên bị gập sát đầu nối hoặc siết chặt bằng dây rút. HPE khuyến nghị bán kính uốn thông thường tối thiểu khoảng bốn lần đường kính cáp, xấp xỉ 25mm trong hướng dẫn DAC. Việc uốn gập mạnh có thể làm hỏng dây dẫn hoặc gây áp lực lên cổng SFP+. Khi lắp, xác định trước đường dây, chừa độ võng vừa đủ rồi đưa hai đầu vào khe tương thích. Tránh để dây che khe thông gió hoặc cản thao tác thay thiết bị. Gắn nhãn hai đầu theo số cổng giúp bảo trì dễ dàng hơn. Nếu cần di chuyển switch ra khỏi rack, tháo cáp đúng cách trước khi kéo thiết bị.

Ứng dụng, nghiệm thu và tư vấn tại HulaTech

Trong văn phòng hoặc phòng máy nhỏ, R9D19A thích hợp kết nối switch truy cập với switch tập trung đặt gần nhau. Ở những hệ thống có nhiều thiết bị trong một tủ, cáp hỗ trợ uplink 10G gọn mà không phải triển khai hạ tầng quang riêng. Khi hai thiết bị cách nhau nhiều mét hoặc thuộc các khu vực khác nhau, nên dùng sợi quang cùng module quang SFP phù hợp chuẩn cổng và khoảng cách thực tế. DAC 1m không được dùng làm đường nối giữa các tòa nhà hay thay cho cáp đồng RJ45 thông thường. Trước khi nghiệm thu, kiểm tra mã R9D19A trên bao bì, đối chiếu hai model switch và phiên bản firmware. Sau khi kết nối, xác nhận cổng lên 10Gbps, thử truyền dữ liệu và xem bộ đếm lỗi giao diện. Nếu link không lên, kiểm tra chế độ cổng và bảng tương thích trước khi kết luận dây hỏng. Lưu sơ đồ cổng và thông tin phiên bản để phục vụ thay thế sau này. Aruba Instant On R9D19A là lựa chọn DAC đồng 1m cho hệ thống cần kết nối SFP+ 10Gbps ở khoảng cách gần. HulaTech hỗ trợ đối chiếu thiết bị, tính đường đi cáp và báo giá theo số lượng lắp đặt cụ thể.
