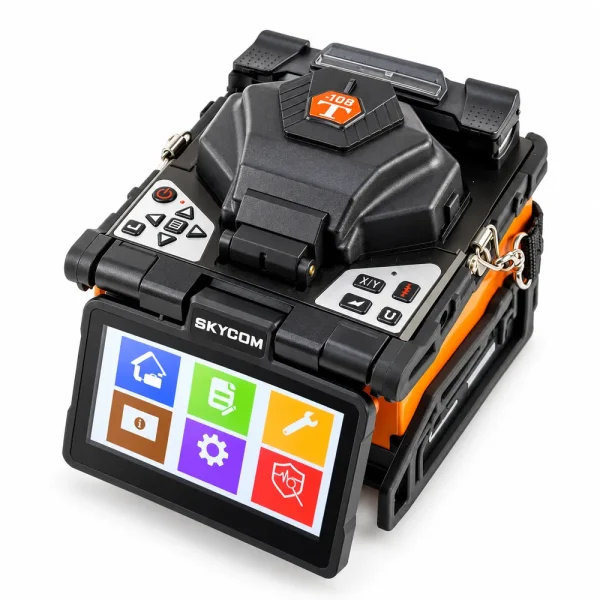

Máy hàn quang Skycom T-108H cao cấp

Máy hàn cáp quang SKYCOM T-108H là thiết bị hàn nối sợi quang đơn của Nanjing SKYCOM Communications, Trung Quốc. Theo thông số nhà sản xuất, máy có thời gian hàn trung bình 10 giây, gia nhiệt khoảng 30 giây, màn hình LCD màu 5 inch và lưu trữ tối đa 6.000 kết quả. Thiết bị phục vụ thi công FTTH, bảo trì tuyến cáp quang, mạng LAN quang và các điểm đấu nối trong hệ thống viễn thông.

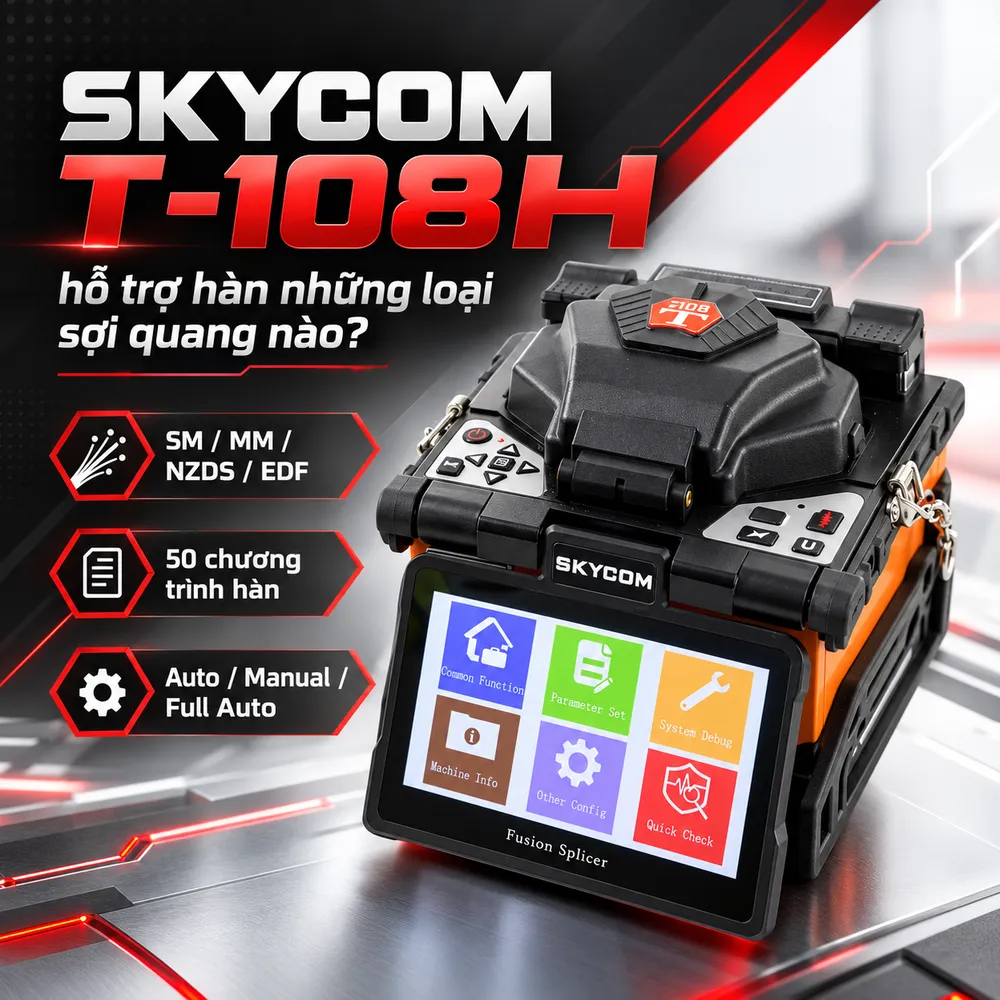

SKYCOM T-108H hỗ trợ hàn những loại sợi quang nào?

Kiểu sợi tương thích và chế độ hàn

SKYCOM T-108H hỗ trợ sợi Single Mode (SM), Multimode (MM), Non-Zero Dispersion Shifted (NZDS), Erbium-Doped Fiber (EDF), cùng sợi trong dây nhảy pigtail và một số dạng cáp có lớp bọc cao su. Máy sử dụng bộ gá giữ sợi phù hợp với nhiều dạng đầu vào, giúp kỹ thuật viên chuyển đổi giữa công việc tại tủ quang và thi công hiện trường. Máy hỗ trợ Auto, Manual, Full Auto cùng 50 chương trình hàn. Người dùng cần chọn đúng loại sợi và kiểu gá trước khi vận hành.

Suy hao mối nối và kiểm tra lực kéo

Theo bảng thông số SKYCOM, suy hao hàn trung bình là 0,02 dB với SM; 0,01 dB với MM; 0,04 dB với NZDS và 0,04 dB với EDF. Suy hao phản xạ được công bố từ 60 dB trở lên. Đây là số liệu tham khảo trong điều kiện thử nghiệm, không phải mức suy hao bảo đảm cho từng mối hàn tại công trường. Máy hỗ trợ kiểm tra lực kéo tiêu chuẩn 2,0 N (khoảng 200 gf) sau quá trình hàn. Chức năng này giúp phát hiện những mối nối có vấn đề về độ bền cơ học. Để nghiệm thu chất lượng truyền dẫn, kỹ thuật viên vẫn cần dùng máy đo công suất quang, nguồn sáng hoặc OTDR tùy yêu cầu công trình.

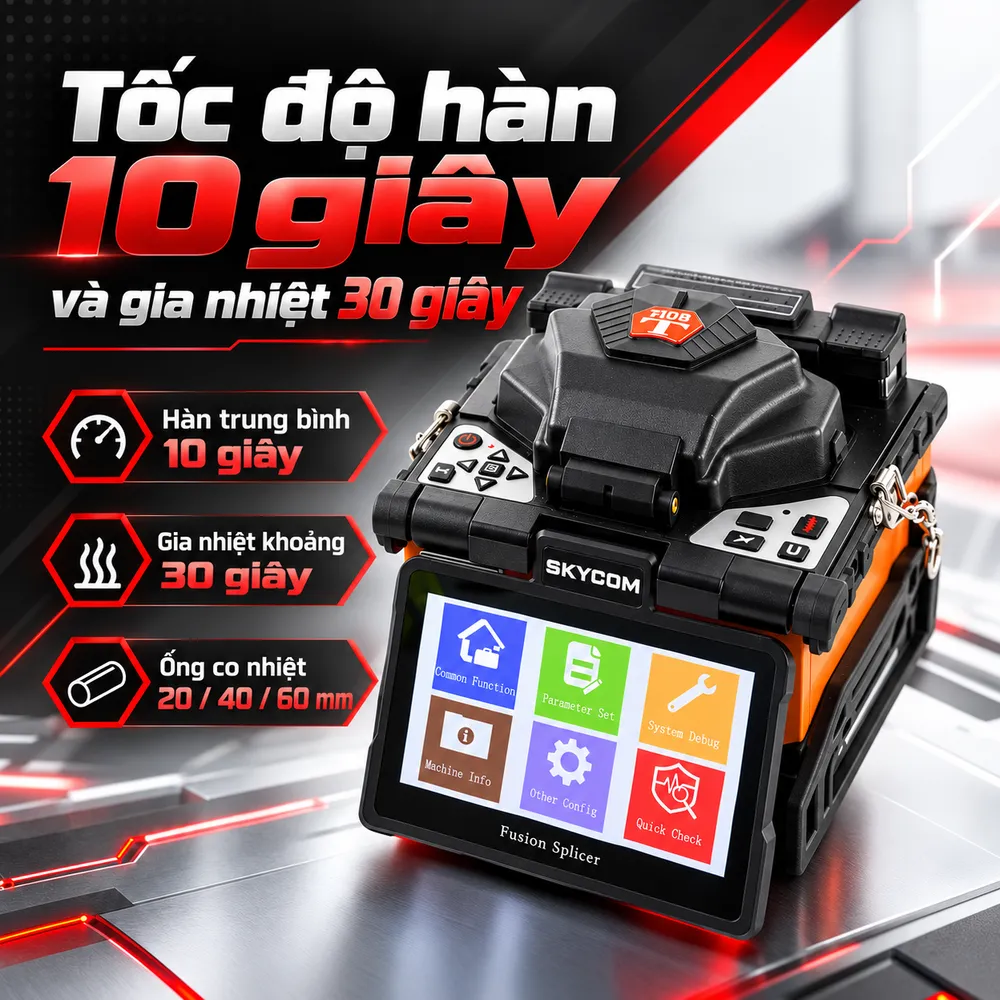

Tốc độ hàn 10 giây và gia nhiệt 30 giây ảnh hưởng đến tiến độ ra sao?

Thời gian hàn trung bình của T-108H là 10 giây. Sau khi phóng hồ quang và kiểm tra mối nối, bộ gia nhiệt tích hợp xử lý ống bảo vệ trong khoảng 30 giây. Máy tương thích ống co nhiệt dài 20, 40 và 60 mm theo danh mục nhà sản xuất. Tốc độ thực tế còn phụ thuộc thao tác chuẩn bị, loại ống co nhiệt và điều kiện môi trường ở các công trường. Đầu sợi bẩn hoặc cắt lệch có thể khiến phải hàn lại. Quy trình gồm tuốt lớp bọc, vệ sinh, cắt sợi rồi đặt vào gá. Sau hàn, cần gia nhiệt ống bảo vệ, chờ nguội và xếp vào khay. Nên ghi mã sợi để tránh nhầm lẫn khi nghiệm thu.

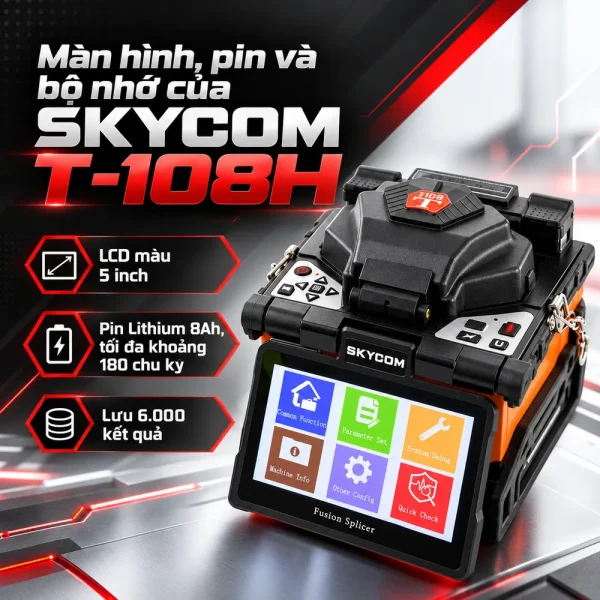

Màn hình, pin và bộ nhớ của SKYCOM T-108H có gì đáng chú ý?

Màn hình LCD màu 5 inch hiển thị hình ảnh đầu sợi và trạng thái hàn. Nhà sản xuất giới thiệu chức năng xoay hướng hình ảnh theo vị trí quan sát. Hệ thống camera cho phép theo dõi hai trục X, Y đồng thời, hỗ trợ nhận biết sai lệch trước khi nối. Trang SKYCOM ghi độ phóng đại hai trục ở cả mức 200X và 300X. Vì vậy, cần xác nhận trên máy thực tế trước khi chốt thông số. Ngoài ra phải kiểm tra độ sạch camera và cơ cấu căn chỉnh. T-108H dùng pin Lithium dung lượng 8 Ah. Hãng công bố tối đa khoảng 180 chu kỳ hàn kết hợp gia nhiệt sau một lần sạc đầy, phụ thuộc chế độ hoạt động và tình trạng pin. Máy sử dụng adapter đầu vào AC 100–240V, 50/60Hz, với đầu ra DC 12V/5A. Khi thay pin hoặc bộ cấp nguồn cần đối chiếu đúng nhãn và thông số điện của thiết bị. Bộ nhớ lưu 6.000 nhóm kết quả hàn; cổng USB hỗ trợ quản lý dữ liệu theo khả năng của máy. Kích thước được hãng công bố là 155 × 165 × 150 mm, khối lượng khoảng 2,8 kg. Khối lượng và cách tính có kèm pin hay không cần được xác nhận với đơn vị cung cấp vì tài liệu không mô tả nhất quán.

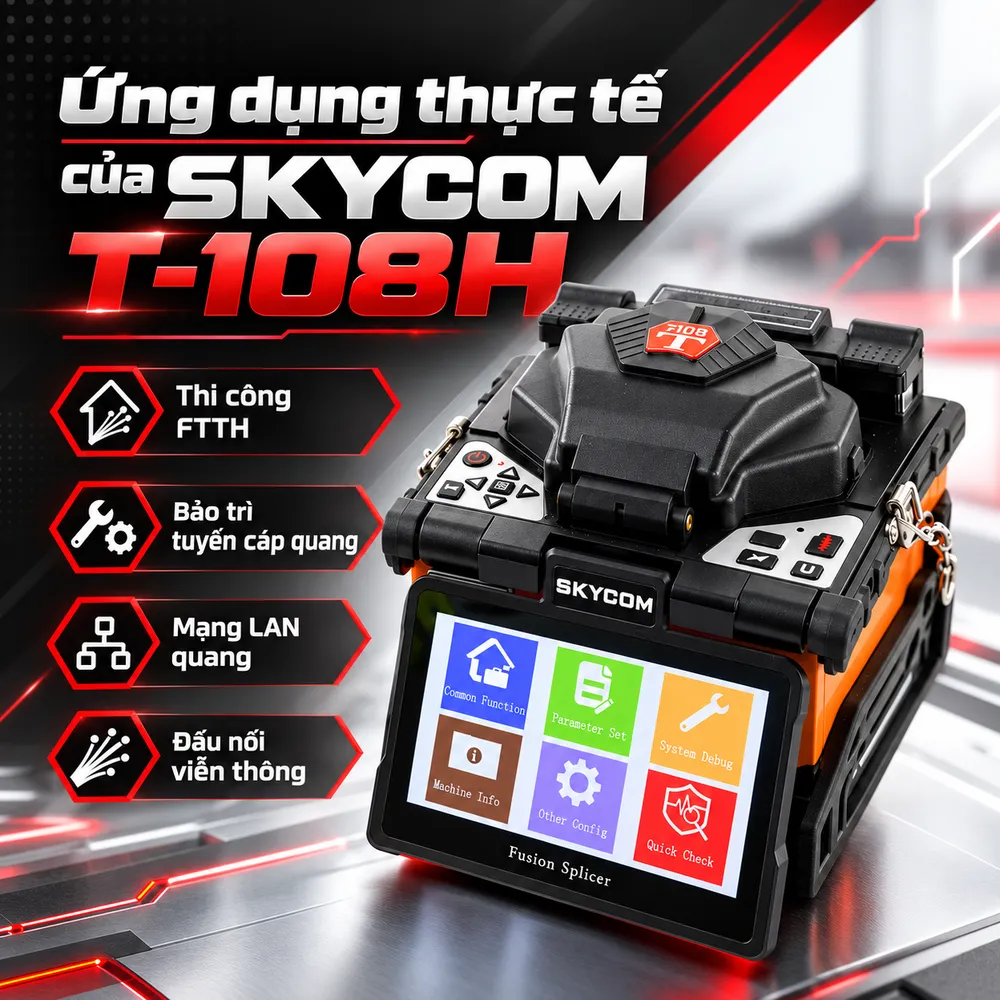

Ứng dụng thực tế và lưu ý trước khi mua SKYCOM T-108H

Trong hệ thống FTTH, máy được dùng khi nối sợi tại hộp phối quang, măng xông hoặc tủ ODF. Ở mạng LAN quang doanh nghiệp, thiết bị phục vụ hàn nối tuyến giữa phòng kỹ thuật, tòa nhà và khu vực nhà xưởng. Máy cũng đáp ứng công việc sửa chữa sợi đứt, đấu nối dây nhảy hoặc tổ chức lại tuyến cáp hiện hữu khi đúng loại sợi được hỗ trợ. Điều kiện vận hành theo SKYCOM gồm nhiệt độ -10 đến 50°C, độ ẩm tương đối 0–95% và độ cao tối đa 5.000 m. Hãng giới thiệu khả năng chống gió và bụi, nhưng không công bố cấp IP cụ thể trên trang sản phẩm. Do đó cần bảo vệ máy khỏi nước, bụi bẩn quá mức và va đập mạnh, nhất là khu vực có mưa hoặc nhiều vật liệu thi công. Theo hãng, bộ phụ kiện gồm dao cắt T-901, kìm tuốt, adapter, pin, bộ sạc, điện cực, khay làm mát và vali. Khi nhận hàng, cần kiểm tra camera, gia nhiệt, pin và bộ nhớ. Với máy cũ, phải hàn thử và đo suy hao. SKYCOM hiện đánh dấu T-108H là sản phẩm không còn cung cấp trên trang chính hãng. Cần xác nhận tồn kho, bảo hành và phụ kiện thay thế trước khi mua. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu model còn được hỗ trợ và nhận tư vấn cấu hình phù hợp yêu cầu thi công.
