Module quang SFP WINTOP WTPS-G34-40L-D 1310DFB

Wintop WTPS-G34-40L-D 1310DFB là module SFP BiDi tốc độ 1,25Gbps, phát tại 1310nm và nhận tại 1490nm trên một sợi single-mode. Thiết bị sử dụng laser DFB, đầu nối LC, nguồn 3,3V và truyền tối đa 40km. Sản phẩm phù hợp kết nối Ethernet Gigabit điểm tới điểm khi thiết bị chủ và module đối ứng đáp ứng yêu cầu kỹ thuật.

Vai trò của WTPS-G34-40L-D trong tuyến quang một sợi

Hai chiều truyền dẫn sử dụng bước sóng riêng

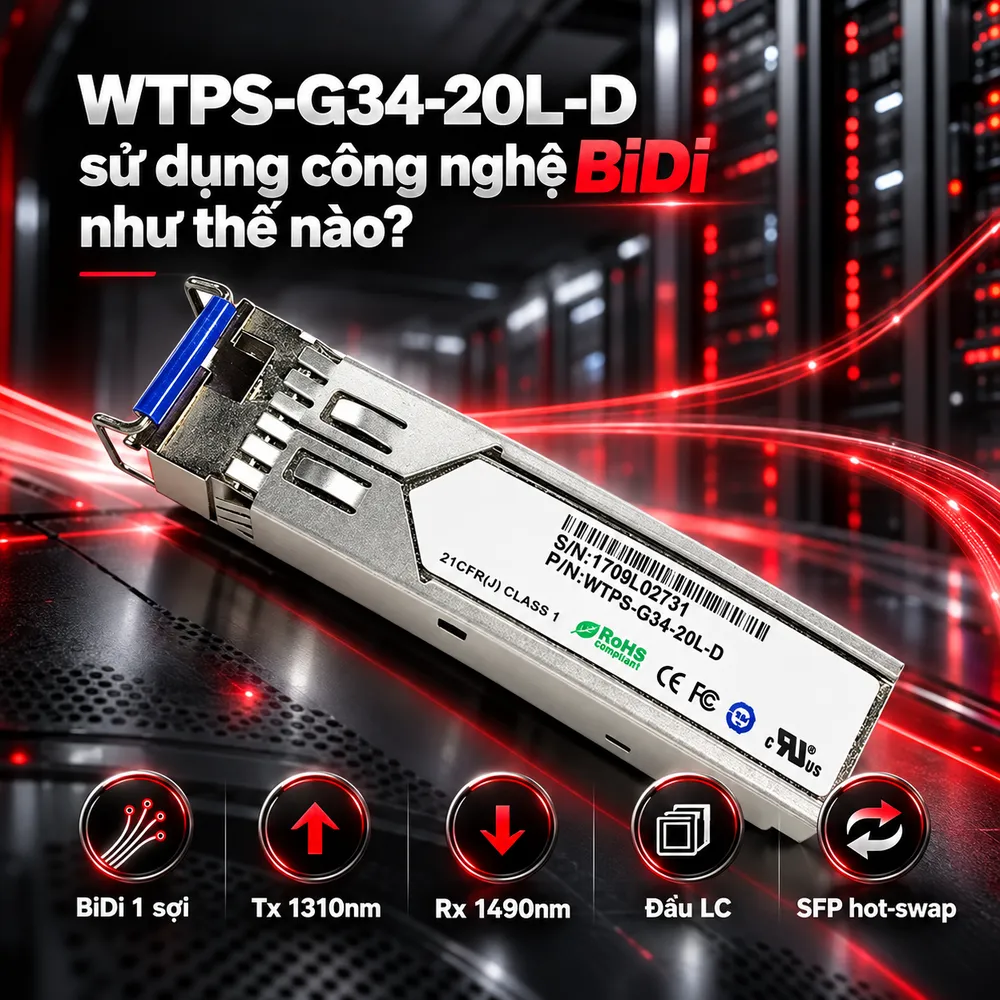

BiDi cho phép phát và nhận qua cùng một lõi cáp bằng hai bước sóng khác nhau. Ở phiên bản G34, bộ phát sử dụng 1310nm, trong khi bộ thu nhận tín hiệu 1490nm. Đầu xa phải bố trí module có chiều ngược lại, chẳng hạn WTPS-G43-40L-D phát 1490nm và nhận 1310nm. Hai module G34 đặt ở hai đầu sẽ không tạo thành cặp quang đối ứng. Vì vậy, khi bảo trì, kỹ thuật viên cần ghi lại hướng Tx/Rx và mã linh kiện thay vì chỉ nhìn đầu LC.

Laser DFB 1310nm khác gì phiên bản FP?

Wintop có cả phiên bản WTPS-G34-40L-D dùng laser FP và phiên bản ghi rõ 1310DFB. Người mua cần phân biệt bằng mã cấu hình và tài liệu đi kèm. Phiên bản DFB có độ rộng phổ RMS tối đa 1nm theo Wintop, đáng lưu ý khi thiết kế. Đây không phải module chuyển bước sóng tùy chọn. Bước sóng phát và thu được xác định theo biến thể sản phẩm, không thể thay đổi chỉ bằng cấu hình trên switch.

Những thông số quyết định chất lượng liên kết 40km

Công suất phát và độ nhạy thu

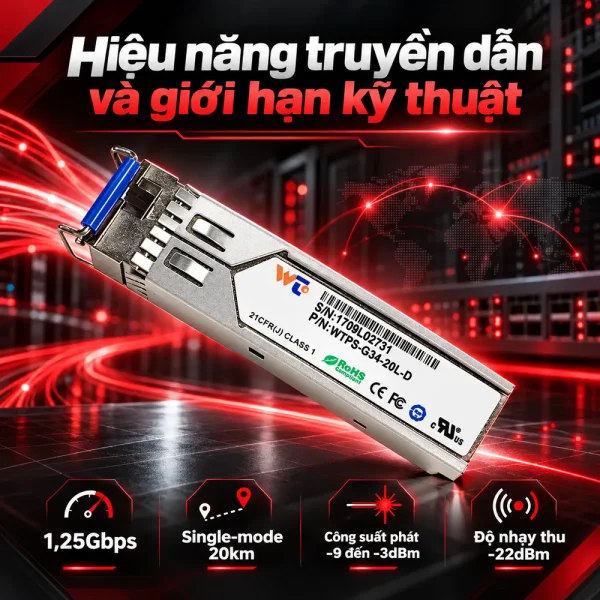

Theo Wintop, công suất phát trung bình nằm trong khoảng -5 đến 0dBm và độ nhạy thu đạt -24dBm. Ngưỡng quá tải đầu thu là -3dBm. Chênh lệch giữa công suất phát thấp nhất và độ nhạy thu là 19dB về mặt lý thuyết, chưa tính dự phòng. Ngân sách quang sử dụng thực tế còn phải trừ suy hao sợi, mối hàn, đầu nối và các thành phần trung gian. Vì vậy, mốc 40km không đồng nghĩa mọi tuyến dài 40km đều hoạt động. Tuyến rất ngắn cũng cần kiểm tra công suất nhận để tránh vượt giới hạn của bộ thu.

Thời gian chuyển mức và jitter

Datasheet ghi thời gian tăng hoặc giảm tín hiệu quang tối đa 0,26ns khi đo trong khoảng 20–80% biên độ. Tổng jitter tối đa là 0,43UI, trong đó UI là đơn vị khoảng thời gian của một bit. Không nên diễn giải 0,43UI thành độ trễ mạng 0,43ns. Tỷ lệ dập tắt quang được công bố trong khoảng 8–15dB. Bảng đặc tính còn ghi sơ đồ mắt quang tương thích các yêu cầu liên quan IEEE 802.3z và ANSI Fibre Channel. Tuy nhiên, khả năng hoạt động với một giao thức cụ thể phải được kiểm tra theo thiết bị chủ và cấu hình cổng.

Giám sát hoạt động qua DDM và các điều kiện lắp đặt

WTPS-G34-40L-D hỗ trợ giao diện chẩn đoán SFF-8472, cho phép thiết bị chủ phù hợp đọc những giá trị như nhiệt độ, điện áp, dòng phân cực laser, công suất phát và công suất thu. Thông tin DDM có ích khi theo dõi suy giảm tín hiệu và khoanh vùng lỗi trên tuyến. Module sử dụng nguồn 3,3V và giao diện dữ liệu tương thích LVPECL. Wintop công bố hoạt động trong khoảng 0–70°C, kèm đặc tính EMI thấp, bảo vệ ESD, tuân thủ RoHS và yêu cầu an toàn laser IEC 60825. Đây không phải cam kết module tự chống nước hoặc làm việc ở nhiệt độ công nghiệp âm sâu. Thiết kế SFP hỗ trợ cắm nóng trên nền tảng tương thích. Tuy nhiên, rút module vẫn làm mất đường truyền tại cổng đang sử dụng. Với hệ thống quan trọng, nên bố trí tuyến dự phòng và lên lịch bảo trì trước khi thao tác.

Ứng dụng cho mạng doanh nghiệp và hạ tầng viễn thông

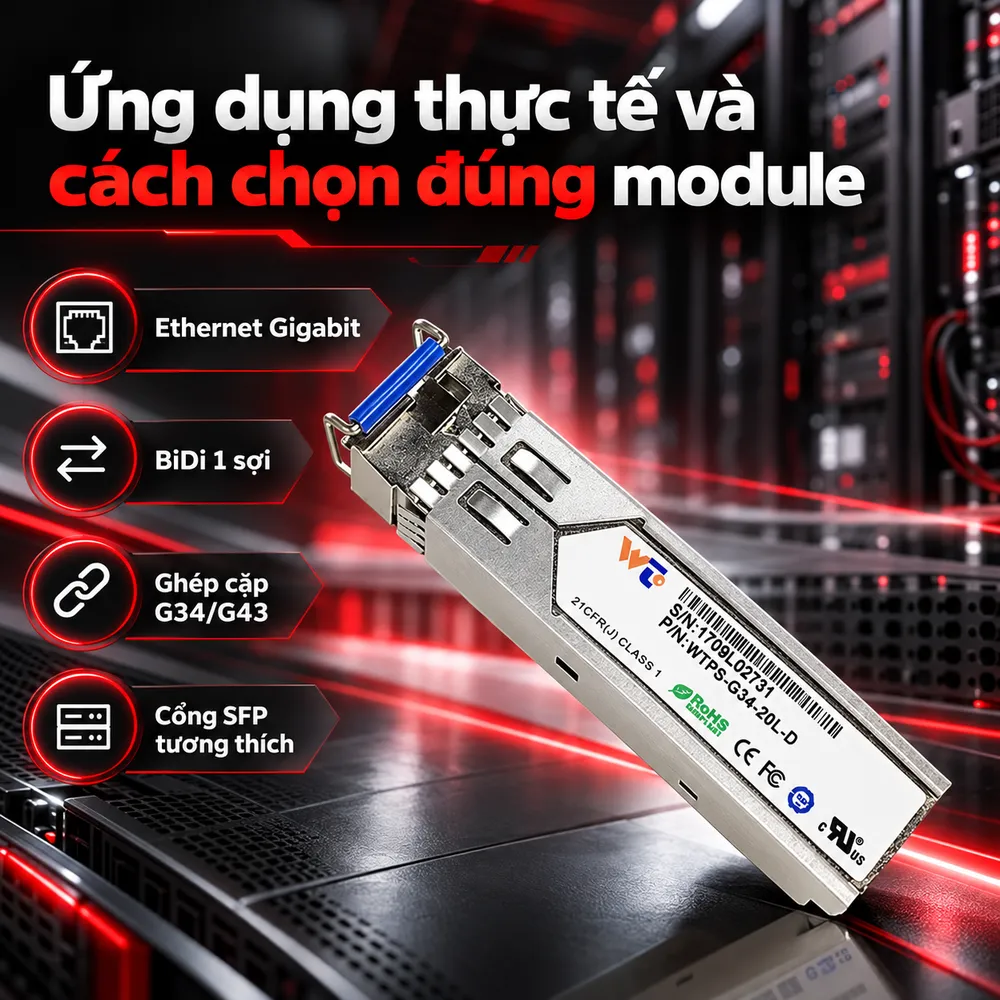

Trong mạng Gigabit Ethernet, module có thể nối hai switch ở những địa điểm cách xa nhau khi cùng hỗ trợ BiDi 1,25Gbps. Sử dụng một sợi quang giúp tận dụng tuyến còn ít lõi và tránh yêu cầu cấp thêm sợi chỉ dành cho chiều nhận. Tại mạng viễn thông hoặc khu công nghiệp, giải pháp phù hợp tuyến điểm tới điểm được thiết kế đúng ngân sách quang. Module không có cổng RJ45 và không trực tiếp cấp nguồn PoE, vì vậy camera hoặc điểm truy cập Wi-Fi cần switch hay bộ chuyển đổi phù hợp ở đầu cuối. Khi công trình cần kết hợp các tuyến một sợi và hai sợi, kỹ thuật viên có thể lựa chọn Module Quang SFP theo tốc độ, bước sóng, số lõi cáp và giới hạn truyền dẫn thực tế. Không thể thay module BiDi 1310/1490nm bằng loại 1310/1550nm mà không đối chiếu đầu còn lại.

Kiểm tra tương thích, nghiệm thu và tư vấn lựa chọn

Trước khi mua, cần xác nhận đúng phiên bản WTPS-G34-40L-D 1310DFB, đầu LC, cáp single-mode và module G43 đối ứng. Đồng thời kiểm tra model switch, tốc độ cổng, khả năng nhận SFP và phiên bản phần mềm. Kích thước SFP giống nhau không bảo đảm tất cả thiết bị đều chấp nhận module. Khi thi công, vệ sinh đầu LC, đánh dấu hướng Tx/Rx và đo suy hao. Sau khi cấp nguồn, kiểm tra trạng thái link, công suất Rx, cảnh báo DDM và bộ đếm lỗi dữ liệu. Ghi lại kết quả nghiệm thu để đối chiếu khi bảo trì. Lưu cả model switch và phiên bản phần mềm. Wintop WTPS-G34-40L-D 1310DFB phù hợp các tuyến Gigabit BiDi dùng một sợi single-mode trong phạm vi thiết kế 40km. HulaTech hỗ trợ đối chiếu mã, cấu hình bước sóng, điều kiện tương thích và báo giá theo số lượng triển khai thực tế.
