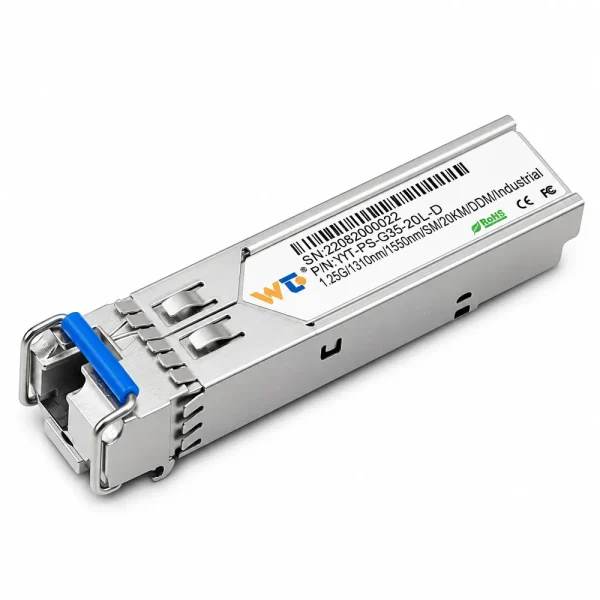

Module quang Wintop SFP 1 sợi Single mode YTPS-G35-20L

Module quang Wintop YTPS-G35-20L là bộ thu phát SFP sử dụng công nghệ WDM BiDi để truyền dữ liệu hai chiều trên một sợi quang Singlemode. Sản phẩm có tốc độ tín hiệu 1,25Gbps, bước sóng phát 1310nm, bước sóng thu 1550nm, đầu LC Simplex và khoảng cách danh định 20km. Thiết bị phù hợp xây dựng đường uplink Gigabit Ethernet giữa các switch có khe SFP tương thích.

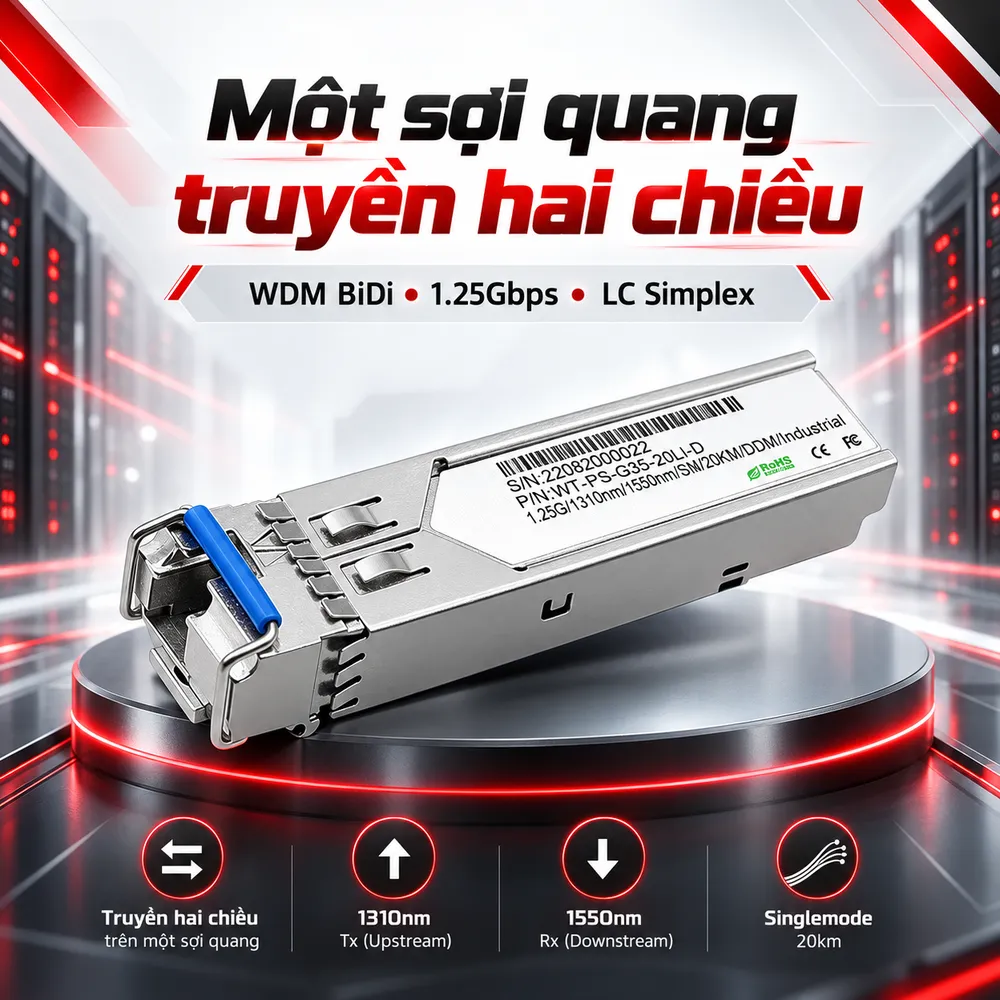

Một sợi quang có thể đảm nhiệm cả hai chiều truyền dữ liệu?

Trên những tuyến cáp quang đã sử dụng gần hết số sợi, việc bố trí thêm một liên kết bằng module Duplex có thể gặp khó khăn. YTPS-G35-20L áp dụng WDM BiDi, cho phép sử dụng hai bước sóng khác nhau để phát và nhận trên cùng một sợi quang. Cấu trúc này giúp tận dụng hạ tầng Singlemode sẵn có, giảm số sợi cần dùng cho một liên kết điểm tới điểm. Module có thiết kế Small Form-factor Pluggable, cắm vào khe SFP của switch hoặc bộ chuyển đổi quang điện tương thích. Bản thân SFP không phải bộ khuếch đại tín hiệu và không thay thế chức năng chuyển mạch của thiết bị chủ. Khi thiết kế tuyến, lựa chọn Module Quang SFP phải dựa trên tốc độ, loại sợi, chuẩn đầu nối, bước sóng phát nhận và thông số quang đối ứng.

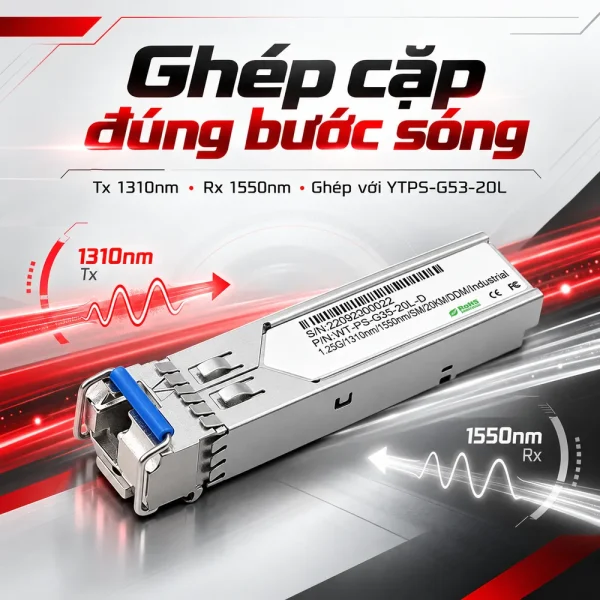

Vì sao YTPS-G35-20L cần module ghép cặp đúng bước sóng?

Mã YTPS-G35-20L có cấu hình Tx 1310nm và Rx 1550nm. Vì vậy, module tại đầu bên kia cần phát ở 1550nm và nhận ở 1310nm. Trong danh mục Wintop, YTPS-G53-20L là model có cấu hình bước sóng đảo chiều tương ứng, được giới thiệu cho liên kết Singlemode 20km. Nếu lắp hai module G35 cùng loại ở hai đầu, cả hai đều phát 1310nm trong khi bộ thu lại chờ tín hiệu 1550nm. Liên kết sẽ không hình thành đúng cách dù hai module đều vừa khe SFP. Đầu nối của YTPS-G35-20L là LC Simplex. Một số nội dung bán hàng ghi SC, nhưng danh mục mã Wintop phân biệt bản đầu LC hậu tố 20L với bản đầu SC hậu tố 20S. Cần xác minh nhãn sản phẩm trước khi lựa chọn dây nhảy hoặc adapter phối quang. Thông số tốc độ 1,25Gbps là tốc độ tín hiệu đường quang, phù hợp ứng dụng Gigabit Ethernet; không nên hiểu là thông lượng ứng dụng đạt 1,25Gbps.

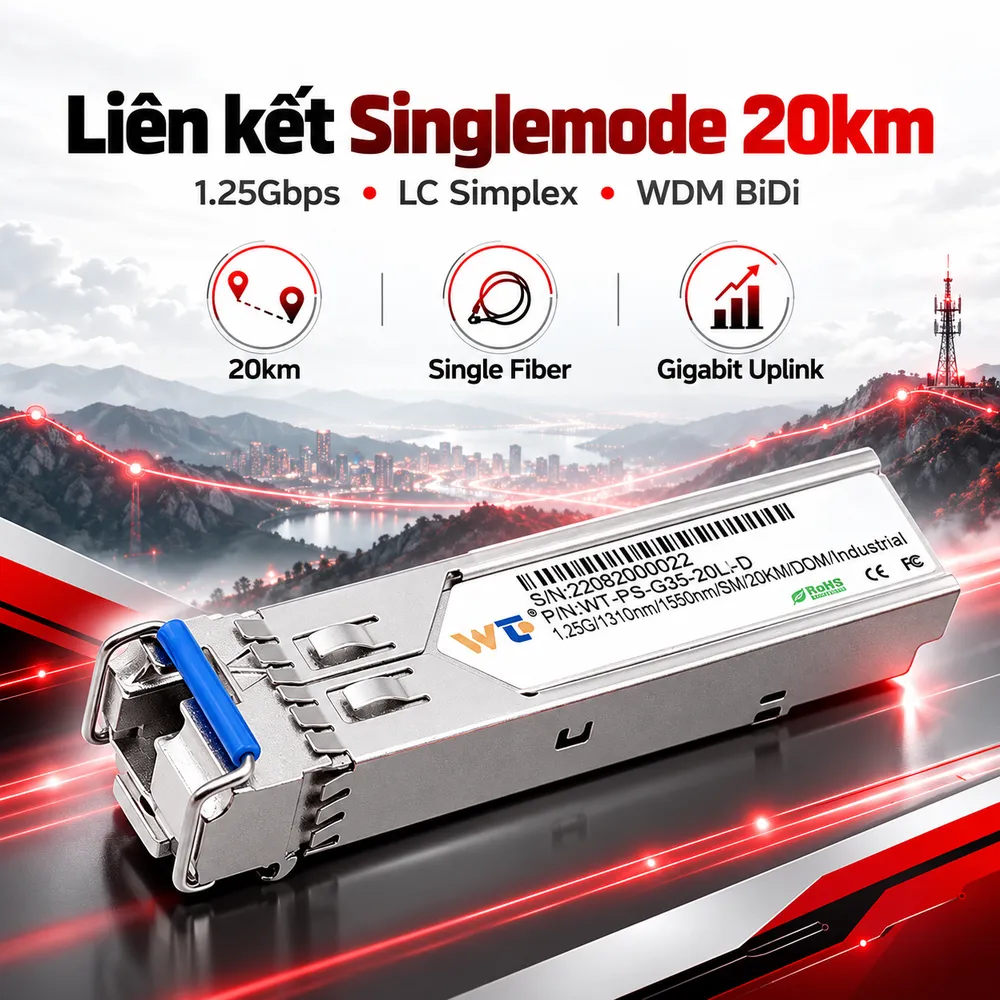

Những điều kiện quyết định liên kết 20km hoạt động ổn định

Khoảng cách 20km là giá trị danh định của tuyến Singlemode phù hợp, không phải bảo đảm cho mọi đường cáp dài 20km. Chất lượng truyền dẫn phụ thuộc suy hao sợi, mối hàn, đầu nối, adapter và công suất quang của cả hai module. Trước khi nghiệm thu, kỹ thuật viên cần xác định chiều dài thực tế, kiểm tra đường cáp 9/125µm và tính tổng suy hao tuyến. Các đoạn cáp bị uốn cong, đầu nối bẩn hoặc mối hàn chất lượng kém đều có thể ảnh hưởng đến liên kết. Nguồn cấp danh định của module là 3,3V. Tài liệu giới thiệu sản phẩm nêu dải nhiệt độ thương mại 0–70°C; không nên mặc định module mã này hoạt động từ -40 đến +85°C nếu chưa xác nhận đúng phiên bản công nghiệp. Một điểm nữa là khả năng giám sát quang. Danh mục Wintop phân biệt YTPS-G35-20LD là phiên bản có DDM. Với mã YTPS-G35-20L không có hậu tố D, cần kiểm tra thông số của lô hàng thay vì khẳng định chức năng giám sát kỹ thuật số luôn sẵn có.

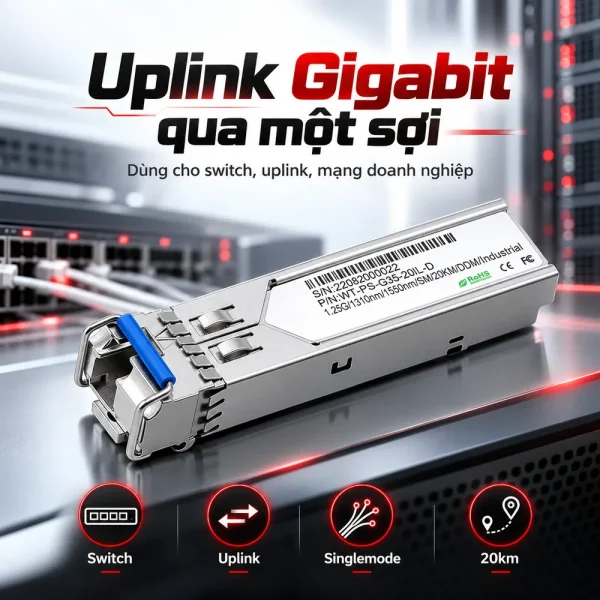

Triển khai trong những hệ thống mạng nào?

Tại doanh nghiệp có nhiều tòa nhà, cặp module BiDi có thể kết nối switch phân phối và switch tập trung qua một sợi Singlemode. Trong nhà xưởng, phương án này phù hợp cho đường uplink giữa các tủ mạng đã có cáp quang, khi khoảng cách và điều kiện suy hao đáp ứng thiết kế. Đối với hệ thống camera IP, liên kết Gigabit có thể truyền luồng dữ liệu từ switch tập trung về phòng điều khiển. Số camera cần tính toán theo bitrate, chuẩn nén, tốc độ khung hình, lưu lượng đồng thời và băng thông dự phòng; không thể quy đổi trực tiếp thành số camera cố định. Module cũng có thể tham gia hệ thống Ethernet giữa các điểm mạng thuộc trường học, kho hàng hoặc khuôn viên cơ sở. Việc tương thích với Cisco, Planet hay những thương hiệu khác cần kiểm tra theo model switch và phiên bản phần mềm, không suy luận từ giao diện SFP tiêu chuẩn.

Kiểm tra trước khi mua và cách xử lý lỗi đường truyền

Trước khi đặt hàng, xác nhận đúng mã YTPS-G35-20L, đầu LC và module đối ứng YTPS-G53-20L. Tiếp theo, kiểm tra loại sợi Singlemode, sơ đồ đấu nối, chiều dài tuyến và khả năng hỗ trợ module của thiết bị chủ. Khi lắp đặt, cần vệ sinh đầu LC, giữ bán kính uốn cáp đúng quy định và tránh nhìn trực tiếp vào cổng quang đang phát. Sau khi kết nối, kiểm tra trạng thái Link và tốc độ cổng. Nếu liên kết không lên, ưu tiên xác minh cặp bước sóng, đầu nối và suy hao trước khi kết luận phần cứng hỏng. Nếu công trình yêu cầu DDM hoặc hoạt động ở nhiệt độ công nghiệp, cần yêu cầu xác nhận bằng datasheet đúng mã biến thể. Chính sách bảo hành một năm được một số nhà bán hàng công bố cũng nên đối chiếu trên báo giá thực tế. Wintop YTPS-G35-20L phù hợp cho liên kết một sợi Singlemode tốc độ Gigabit với khoảng cách danh định 20km. HulaTech hỗ trợ đối chiếu cấu hình switch, lựa chọn module ghép cặp và tư vấn báo giá theo hạ tầng triển khai.
