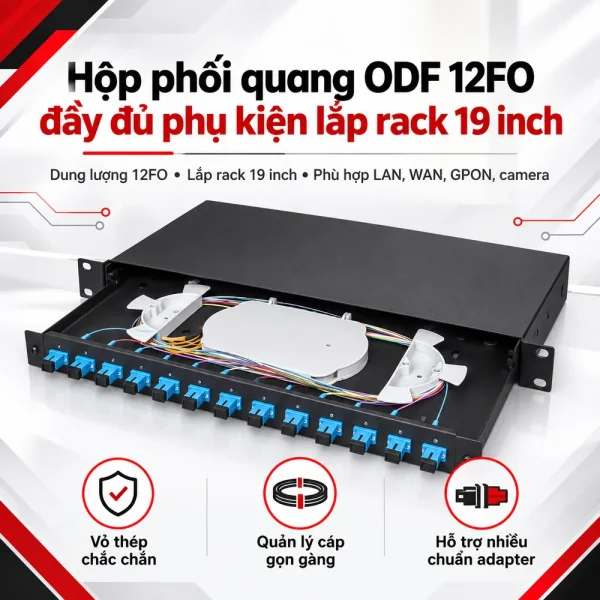

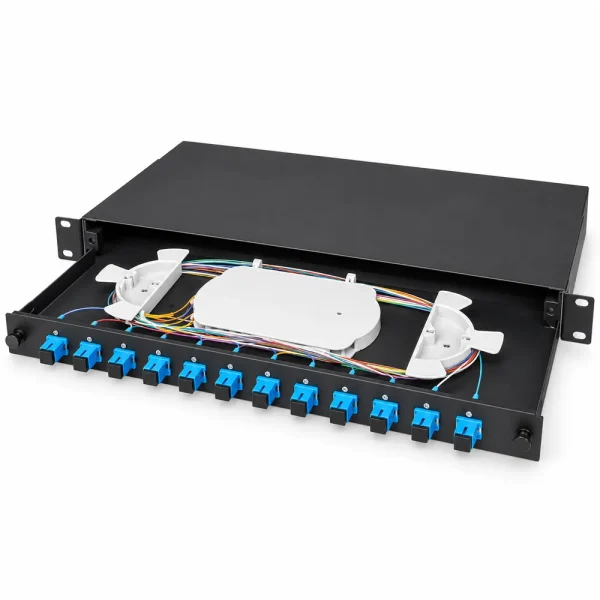

Hộp phối quang ODF 12FO đầy đủ phụ kiện lắp rack 19 inch

Hộp phối quang ODF 12FO đầy đủ phụ kiện lắp rack 19 inch là thiết bị dùng để quản lý, bảo vệ và tổ chức các điểm đấu nối cáp quang trong hệ thống viễn thông. Với dung lượng 12FO, thiết kế lắp rack và bộ phụ kiện đi kèm, sản phẩm phù hợp cho phòng mạng, trung tâm dữ liệu, camera, LAN, WAN, GPON và hạ tầng truyền dẫn quang hiện nay.

Thiết kế chắc chắn, phù hợp tủ rack 19 inch

Phần vỏ của ODF 12FO được làm từ thép không gỉ, bên ngoài phủ lớp sơn tĩnh điện màu trắng sữa. Cách hoàn thiện này giúp bề mặt hộp có tính thẩm mỹ và hỗ trợ bảo vệ phần kim loại trong môi trường lắp đặt trong nhà. Hai tai bắt rack được bố trí ở hai bên thân hộp, cho phép thiết bị lắp trực tiếp vào tủ rack 19 inch. Trong các hệ thống cần nhiều lựa chọn về dung lượng và kiểu lắp đặt, khách hàng có thể tham khảo thêm danh mục Hộp phối quang tại Hulatech để lựa chọn ODF phù hợp với số lượng sợi quang và quy mô công trình.

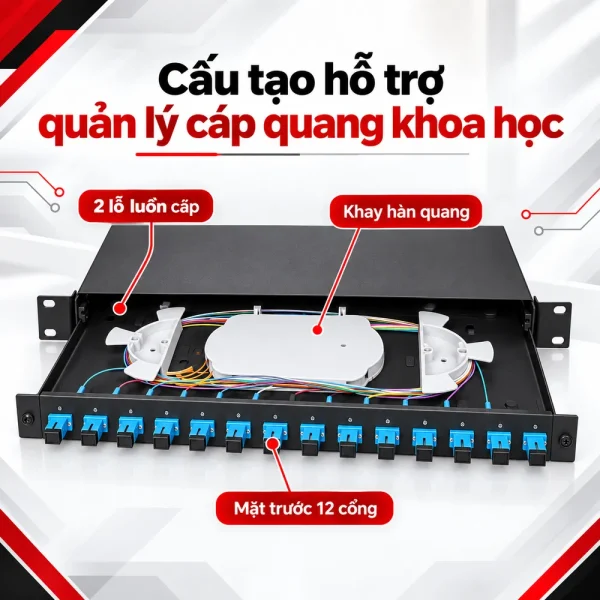

Cấu tạo hỗ trợ quản lý cáp quang khoa học

Mặt sau của hộp được thiết kế với hai lỗ luồn cáp để đưa cáp quang vào và ra khỏi ODF. Các tuyến cáp sau khi đi vào hộp có thể được cố định chắc chắn trước khi tách sợi và đưa tới khu vực hàn nối. Cách bố trí này giúp hạn chế lực kéo trực tiếp tác động lên mối hàn, đồng thời hỗ trợ duy trì trật tự cho hệ thống dây bên trong. Bên trong ODF có khay hàn quang dùng để bố trí các mối nối sợi quang. Dây hàn quang được dẫn từ khay hàn tới adapter ở mặt trước, tạo điểm kết nối giữa cáp tuyến và dây nhảy quang. Nhờ cấu trúc tập trung, người vận hành có thể xác định từng vị trí kết nối nhanh hơn khi cần kiểm tra, thay đổi hoặc xử lý sự cố.

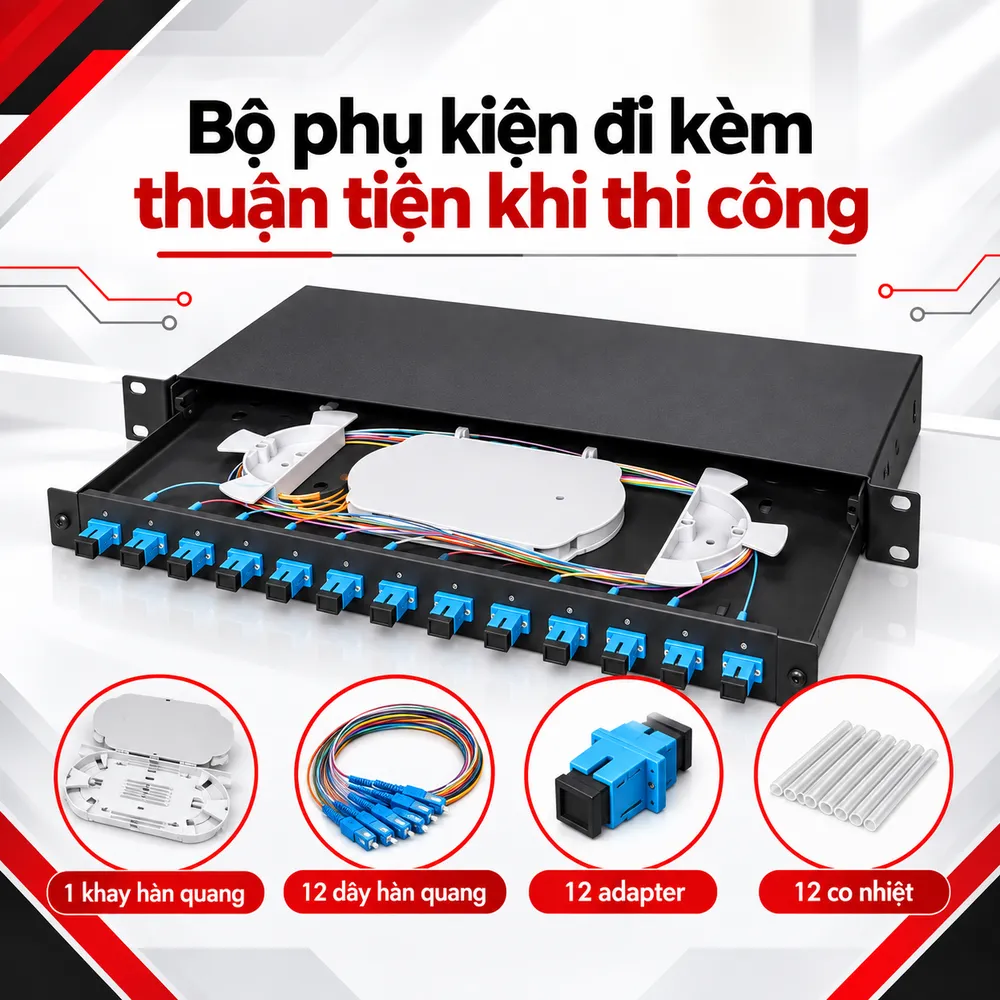

Bộ phụ kiện đi kèm thuận tiện khi thi công

Hộp phối quang ODF 12FO phiên bản đầy đủ phụ kiện gồm một khay hàn quang, 12 sợi dây hàn quang, 12 adapter và 12 co nhiệt. Đây là những thành phần cần thiết cho quá trình hàn nối và hoàn thiện điểm phối quang. Khay hàn có nhiệm vụ sắp xếp và bảo vệ các mối hàn. Dây hàn quang kết nối sợi quang tuyến với adapter, trong khi co nhiệt được sử dụng để gia cố vị trí hàn. Adapter tạo điểm ghép nối với dây nhảy quang phía ngoài. Việc có sẵn phụ kiện giúp kỹ thuật viên chủ động hơn khi chuẩn bị vật tư và rút ngắn các bước thi công tại công trình.

Hỗ trợ nhiều chuẩn adapter phổ biến

ODF 12FO có khả năng sử dụng nhiều chuẩn adapter như FC, LC, ST và SC tùy theo cấu hình hệ thống. Đây là đặc điểm giúp sản phẩm dễ tích hợp vào nhiều hạ tầng mạng quang đang sử dụng các chuẩn đầu nối khác nhau. Việc lựa chọn adapter cần dựa trên loại dây hàn quang, dây nhảy quang và thiết bị đầu cuối đang sử dụng. Khi các thành phần đồng bộ về chuẩn kết nối, quá trình triển khai và bảo trì hệ thống sẽ thuận tiện hơn.

Lợi ích khi sử dụng ODF 12FO lắp rack

Một trong những lợi ích của ODF 12FO là khả năng tập trung các kết nối quang vào cùng một thiết bị. Thay vì để mối hàn và dây quang bố trí rời rạc, kỹ thuật viên có thể quản lý chúng theo từng cổng trên mặt ODF. Dung lượng 12FO phù hợp với các hệ thống quy mô nhỏ và vừa, giúp tránh sử dụng thiết bị có dung lượng quá lớn khi chưa cần thiết. Bộ phụ kiện đi kèm cũng hỗ trợ giảm thời gian chuẩn bị vật tư trước khi triển khai. Thiết kế dành cho tủ rack 19 inch giúp ODF được bố trí đồng bộ cùng các thiết bị mạng khác. Điều này đặc biệt hữu ích tại phòng kỹ thuật hoặc trung tâm dữ liệu, nơi yêu cầu hệ thống thiết bị được tổ chức khoa học và dễ tiếp cận.

Lưu ý khi lắp đặt hộp phối quang ODF 12FO

Trước khi thi công, cần xác định số lượng sợi quang sử dụng, chuẩn adapter và phương án phân phối cáp để lựa chọn cấu hình phù hợp. Cáp đưa vào hộp cần được cố định tại vị trí luồn cáp, tránh để lực kéo truyền trực tiếp tới khu vực mối hàn. Các mối hàn nên được bảo vệ bằng co nhiệt và sắp xếp gọn trên khay hàn. Dây hàn quang cần được đi theo đường cong tự nhiên, không bẻ gập hoặc ép chặt vì có thể ảnh hưởng đến khả năng truyền tín hiệu. Ngoài ra, nên đánh dấu từng cổng hoặc từng tuyến ngay từ khi thi công. Việc ghi chú rõ ràng giúp kỹ thuật viên xác định chính xác đường cáp khi kiểm tra, bảo trì hoặc xử lý sự cố, đặc biệt tại những tủ rack có nhiều thiết bị và đường truyền khác nhau. Với khả năng sử dụng nhiều chuẩn đầu nối và ứng dụng trong GPON, FTTx, LAN, WAN, CATV hoặc camera, ODF 12FO đáp ứng nhiều nhu cầu triển khai khác nhau. Hulatech cung cấp các giải pháp phụ kiện quang phục vụ nhiều quy mô công trình, hỗ trợ khách hàng lựa chọn dung lượng, chuẩn đầu nối và phương án lắp đặt phù hợp với hạ tầng thực tế.
