Hộp phối quang khay trượt lắp rack 24FO

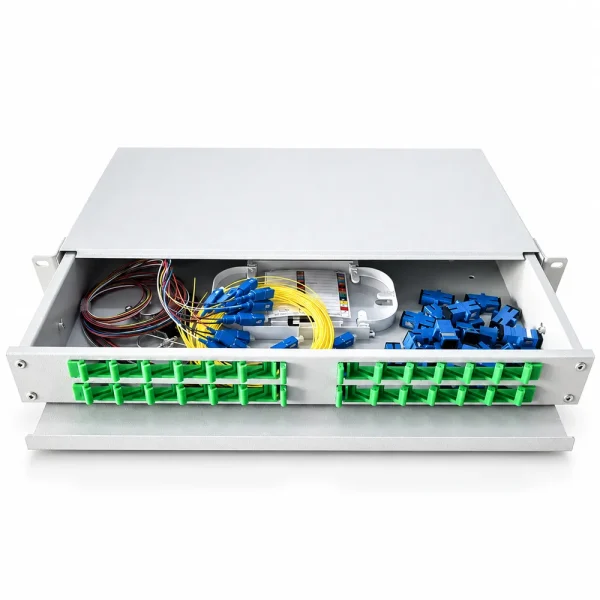

Hộp phối quang ODF 24FO khay trượt gắn tủ rack là thiết bị quản lý và bảo vệ các điểm đấu nối cáp quang trong nhà. Sản phẩm có dung lượng 24FO, có thể mở rộng lên 48FO khi sử dụng adapter LC duplex và cấu hình mặt trước phù hợp. Vỏ thép sơn tĩnh điện dày 1,5 mm, chuẩn rack 19 inch cao 1U cùng cơ cấu khay trượt giúp tiếp cận khu vực hàn nối thuận tiện trong tủ rack.

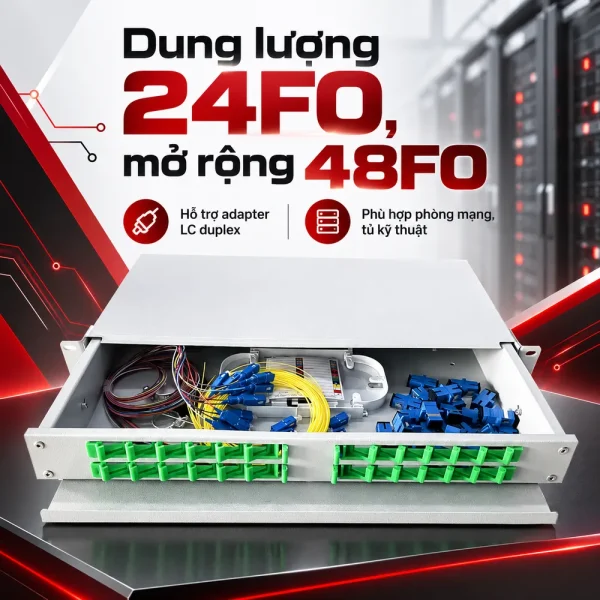

Từ 24FO đến 48FO: lựa chọn dung lượng theo mật độ kết nối

Ở cấu hình tiêu chuẩn, ODF quản lý 24 mối hàn quang và 24 vị trí kết nối tương ứng. Dung lượng này phù hợp cho phòng mạng, camera quang, tủ kỹ thuật và các tuyến LAN/WAN quy mô vừa. Khi sử dụng adapter LC duplex cùng thanh blank tương ứng, thiết bị có thể tăng mật độ kết nối lên tối đa 48FO. Khả năng mở rộng giúp tận dụng cùng một khung ODF khi nhu cầu kết nối tăng, nhưng cần đồng bộ adapter, dây hàn, khay hàn và sơ đồ cổng. Không nên chỉ thay adapter LC duplex mà bỏ qua khả năng quản lý sợi bên trong. Khách hàng có thể tham khảo thêm danh mục Hộp phối quang tại Hulatech để lựa chọn dung lượng, chuẩn adapter và kiểu ODF phù hợp với hệ thống.

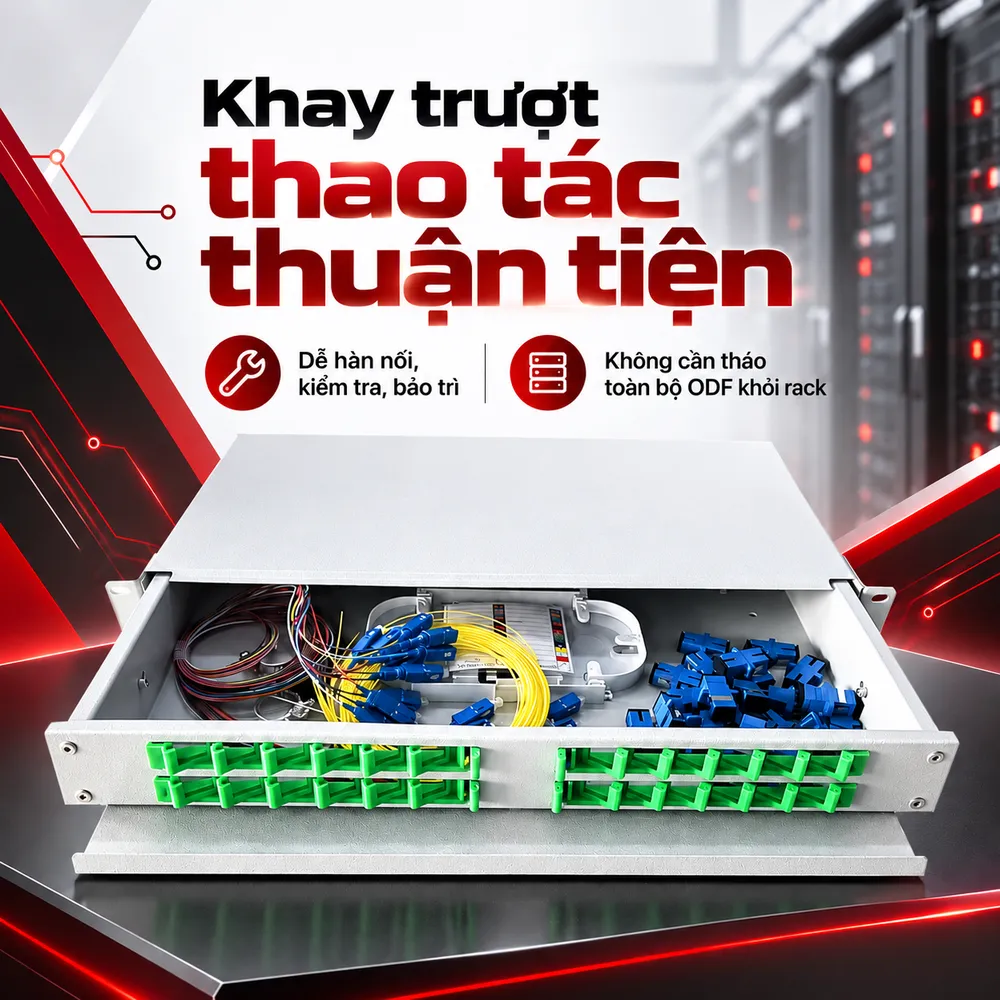

Khay trượt hỗ trợ bảo trì trong tủ rack kín thiết bị

Điểm đáng chú ý của ODF 24FO là cơ cấu khay trượt. Hai bên thiết bị có ray trượt giúp kéo khoang làm việc ra phía trước khi cần hàn nối, kiểm tra hoặc sắp xếp dây quang. Sau khi hoàn tất, khay được đẩy trở lại vị trí trong tủ và cố định ở mặt trước. Trong tủ rack đã lắp nhiều switch, patch panel hoặc thiết bị truyền dẫn, khoảng trống thao tác thường hạn chế. Cơ cấu trượt giúp kỹ thuật viên tiếp cận khay hàn mà không phải tháo toàn bộ ODF khỏi rack, thuận tiện khi thay dây hàn, kiểm tra mối nối hoặc bổ sung tuyến mới. Ray trượt được làm từ inox và bắt vít vào thân ODF. Hai tai rack hai bên dùng để cố định thiết bị lên thanh tiêu chuẩn 19 inch. Chiều cao 1U tương đương khoảng 44,45 mm, giúp tiết kiệm không gian trong tủ rack.

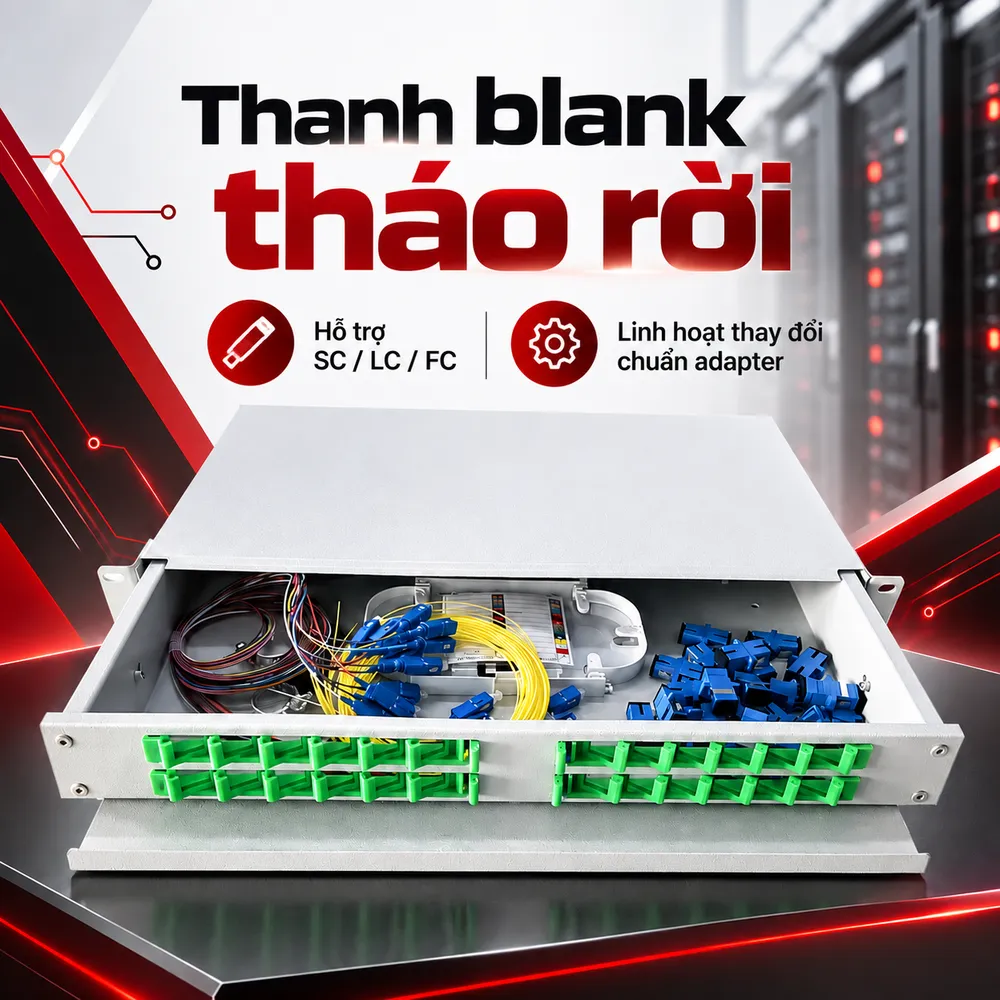

Thanh blank tháo rời giúp thay đổi chuẩn adapter

Mặt trước ODF sử dụng thanh blank có thể tháo rời. Đây là bộ phận chứa các vị trí lắp adapter quang. Khi hệ thống cần thay chuẩn kết nối, người dùng có thể thay thanh blank tương ứng thay vì thay toàn bộ hộp phối quang. Ví dụ, cấu hình đang sử dụng adapter SC có thể chuyển sang LC hoặc FC khi thay thanh blank, adapter, dây hàn và dây nhảy phù hợp. Thiết kế này tạo sự linh hoạt cho hệ thống có khả năng thay đổi chuẩn đầu nối khi nâng cấp. Việc đổi chuẩn adapter cần thực hiện đồng bộ. Nếu mặt trước sử dụng LC nhưng dây hàn hoặc dây nhảy vẫn dùng SC hay FC, hệ thống không thể kết nối trực tiếp. Vì vậy, cần xác định chính xác chuẩn đầu nối của thiết bị quang ở hai đầu tuyến trước khi đặt hàng.

Bốn đường cáp vào và cách tổ chức mối hàn bên trong

ODF 24FO khay trượt có bốn đường cáp vào, mỗi vị trí có cơ cấu giữ cáp nhằm hạn chế lực kéo truyền trực tiếp tới sợi quang bên trong. Khi thi công, cáp tuyến nên được cố định chắc chắn trước khi tách sợi và đưa tới khay hàn. Khay hàn quang được bố trí tại khu vực trung tâm để kỹ thuật viên dễ thao tác khi kéo khay ra. Sau khi tách sợi, từng sợi quang được hàn với dây hàn, bảo vệ bằng ống co nhiệt rồi sắp xếp trên khay. Dây hàn tiếp tục được dẫn tới adapter ở mặt trước. Các sợi quang cần đi theo đường cong tự nhiên và giữ bán kính uốn phù hợp, tránh bẻ gập hoặc ép chặt. Với hệ thống có nhiều tuyến cáp, nên đánh số cáp, khay hàn và adapter ngay từ giai đoạn thi công để thuận tiện bảo trì.

Cấu hình full phụ kiện và lưu ý khi chọn ODF 24FO

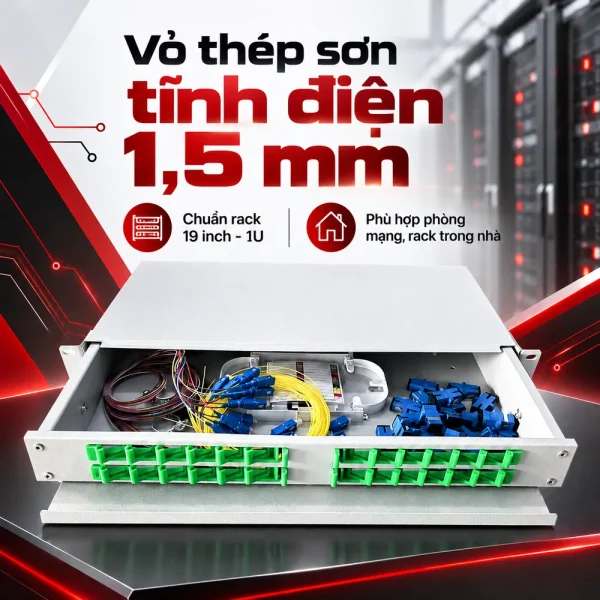

Bộ ODF 24FO gắn tủ rack đầy đủ phụ kiện theo thông tin sản phẩm gồm 24 adapter, 24 dây hàn quang, một khay hàn quang và 24 ống co nhiệt. Cấu hình adapter có thể là SC, LC hoặc FC tùy nhu cầu, vì vậy cần xác nhận trước khi đặt hàng. Vỏ ODF làm từ thép sơn tĩnh điện dày 1,5 mm. Sản phẩm sử dụng chuẩn rack 19 inch, cao 1U và có ray inox hai bên. Những thông số này giúp kỹ thuật viên xác định trước vị trí lắp đặt và khoảng trống cần thiết trong tủ. Khi chọn ODF, cần tính đến số sợi đang sử dụng và dung lượng dự phòng. Nếu hệ thống có khả năng tăng lên 48FO, nên chuẩn bị phương án LC duplex ngay từ đầu, gồm thanh blank, adapter, dây hàn và sơ đồ cổng. Cần chừa khoảng không phía trước tủ để kéo khay và để dây phía sau có độ dư hợp lý. Hộp phối quang ODF 24FO khay trượt gắn tủ rack phù hợp cho hệ thống cần mật độ kết nối vừa, bảo trì thuận tiện và khả năng thay đổi chuẩn adapter. Hulatech cung cấp nhiều cấu hình ODF theo dung lượng và chuẩn đầu nối. Khách hàng có thể liên hệ để được tư vấn thanh blank, adapter, phụ kiện và phương án lắp đặt phù hợp với tủ rack riêng.
