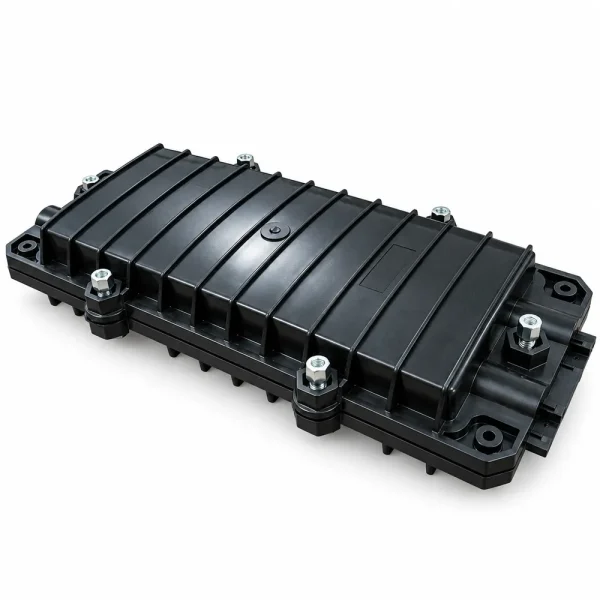

Măng xông quang Postef 24FO – PMO 24

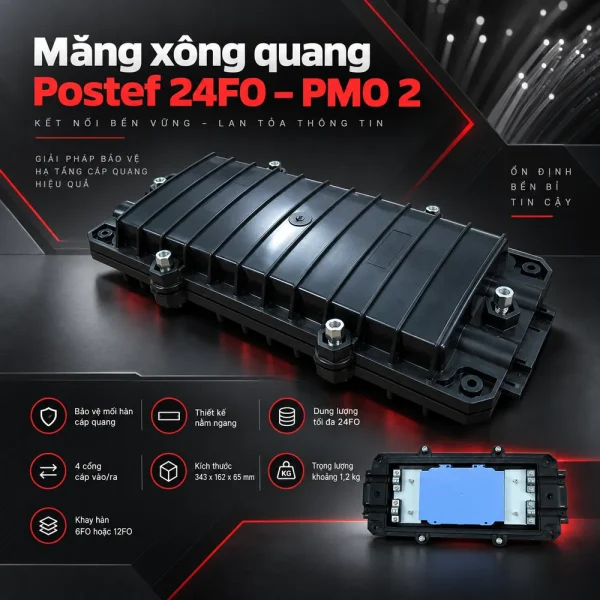

Măng xông quang Postef 24FO – PMO 2 là thiết bị chuyên dụng dùng để bảo vệ các mối hàn sợi quang tại những vị trí đấu nối thẳng hoặc rẽ nhánh trên tuyến cáp. Sản phẩm có thiết kế dạng nằm ngang, dung lượng quản lý tối đa 24FO và được trang bị 4 cổng cáp vào ra, phù hợp cho nhiều công trình viễn thông, mạng truyền dẫn quang, hệ thống camera và hạ tầng cáp quang ngoài trời. Với kích thước nhỏ gọn, trọng lượng chỉ khoảng 1,2kg cùng khả năng triển khai linh hoạt, măng xông Postef là lựa chọn phù hợp cho các đơn vị thi công cần giải pháp bảo vệ mối nối quang ổn định và thuận tiện.

Măng xông quang Postef 24FO là gì?

Măng xông quang là thiết bị bảo vệ khu vực hàn nối giữa hai hoặc nhiều đoạn cáp quang. Sau khi các sợi quang được hàn bằng máy hàn cáp quang, phần mối nối cần được đặt trong khay hàn và bảo vệ khỏi tác động cơ học, bụi, độ ẩm cũng như những ảnh hưởng từ môi trường bên ngoài. Măng xông quang Postef 24FO được thiết kế theo dạng nằm ngang, phù hợp với các tuyến cáp cần đấu thẳng hoặc rẽ nhánh. Thiết bị có thể quản lý tối đa 24 sợi quang, đáp ứng nhu cầu của nhiều tuyến mạng có dung lượng vừa và nhỏ. Trong hệ thống truyền dẫn hoàn chỉnh, măng xông thường được sử dụng kết hợp cùng các loại Phụ kiện quang như khay hàn, ống co nhiệt, dây nhảy quang, adapter, pigtail và các phụ kiện liên quan để tạo thành giải pháp đấu nối đồng bộ.

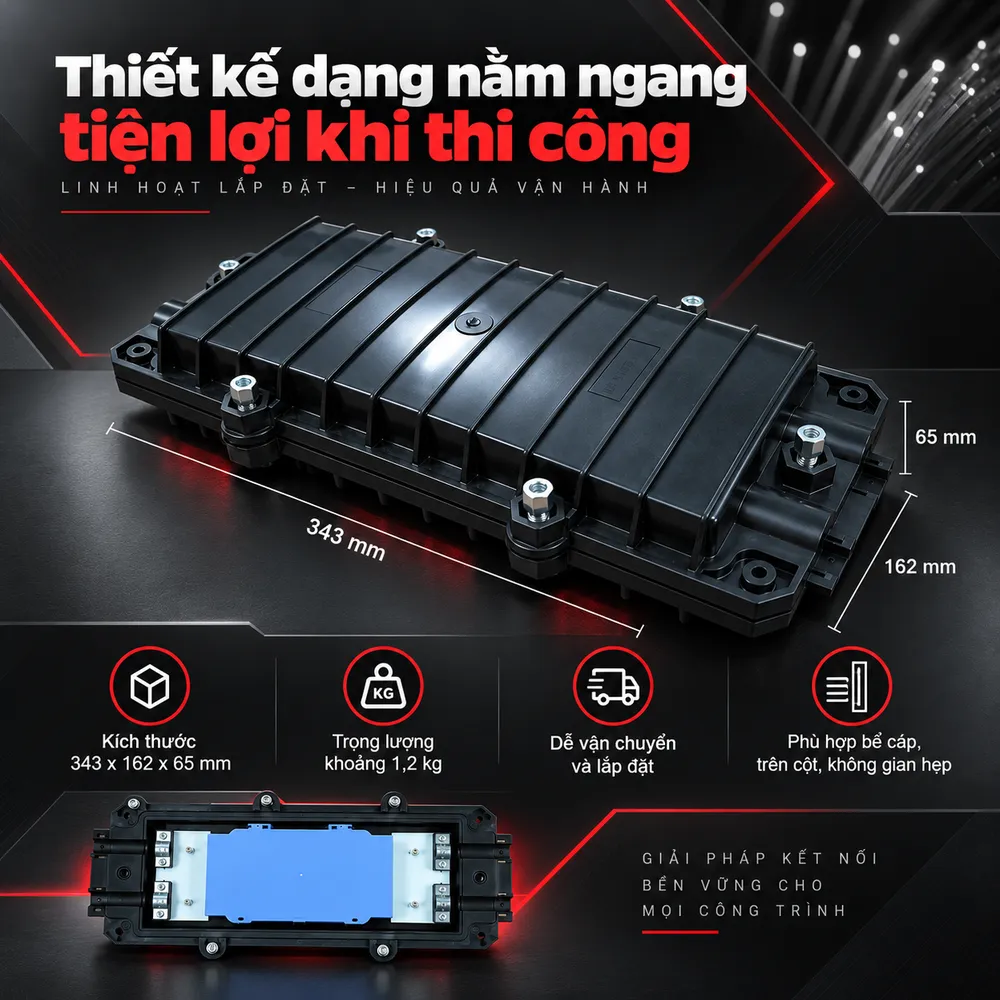

Thiết kế dạng nằm ngang tiện lợi khi thi công

Một trong những đặc điểm nổi bật của Măng xông quang Postef 24FO là kết cấu nằm ngang. Kiểu thiết kế này giúp thiết bị có hình dáng gọn, dễ bố trí tại nhiều khu vực khác nhau trên tuyến cáp. Kích thước tổng thể của sản phẩm khoảng 343 x 162 x 65mm. Đây là kích thước tương đối nhỏ gọn, thuận tiện khi lắp trong bể cáp, trên cột hoặc tại các khu vực có không gian thi công hạn chế. Trọng lượng sản phẩm chỉ khoảng 1,2kg, giúp kỹ thuật viên dễ dàng vận chuyển, đưa lên cột và thao tác trong quá trình lắp đặt. Thiết kế gọn nhẹ cũng góp phần giảm tải cho các vị trí cố định trên tuyến.

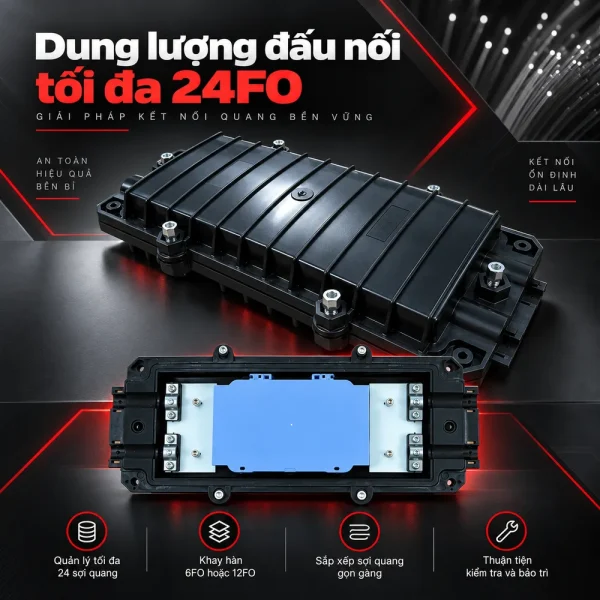

Dung lượng đấu nối tối đa 24FO

Măng xông Postef có khả năng quản lý tối đa 24FO, tương đương 24 sợi quang. Dung lượng này phù hợp cho các tuyến cáp quang quy mô nhỏ và trung bình như mạng doanh nghiệp, hệ thống camera giám sát, mạng nội bộ giữa các tòa nhà hoặc tuyến viễn thông khu vực. Bên trong măng xông sử dụng khay hàn loại 6FO hoặc 12FO. Tùy theo cấu hình thực tế, kỹ thuật viên có thể bố trí số lượng khay phù hợp với số sợi cần hàn nối. Khay hàn giúp cố định các mối hàn, sắp xếp sợi quang dự phòng và hạn chế tình trạng sợi bị gập hoặc chồng chéo. Việc quản lý sợi quang khoa học giúp quá trình kiểm tra và bảo trì tuyến sau này trở nên thuận tiện hơn.

Ứng dụng đấu thẳng và rẽ nhánh cáp quang

Măng xông Postef 24FO có thể triển khai cho cả hai nhu cầu phổ biến là đấu thẳng và rẽ nhánh. Trong cấu hình đấu thẳng, hai đoạn cáp đi từ hai hướng được đưa vào măng xông và các sợi tương ứng được hàn nối với nhau. Phương án này thường được sử dụng khi chiều dài một cuộn cáp không đủ để triển khai toàn bộ tuyến hoặc cần sửa chữa đoạn cáp gặp sự cố. Đối với cấu hình rẽ nhánh, một tuyến cáp chính có thể được chia thành các tuyến nhỏ đi đến nhiều khu vực khác nhau. Bốn cổng cáp của sản phẩm hỗ trợ kỹ thuật viên tổ chức hệ thống linh hoạt hơn theo thiết kế thực tế.

Linh hoạt nhiều phương án lắp đặt

Một ưu điểm đáng chú ý của Măng xông quang Postef 24FO là khả năng triển khai tại nhiều môi trường khác nhau. Sản phẩm có thể treo trên cột, phù hợp với các tuyến cáp quang đi nổi trên hệ thống cột điện hoặc cột viễn thông. Măng xông cũng có thể được cố định trên dây tại những vị trí phù hợp theo thiết kế của công trình. Ngoài phương án treo nổi, thiết bị có thể chôn trực tiếp hoặc bố trí trong bể cáp. Điều này giúp sản phẩm thích ứng với nhiều loại hạ tầng như tuyến cáp ngầm đô thị, khu công nghiệp, nhà máy hoặc hệ thống viễn thông.

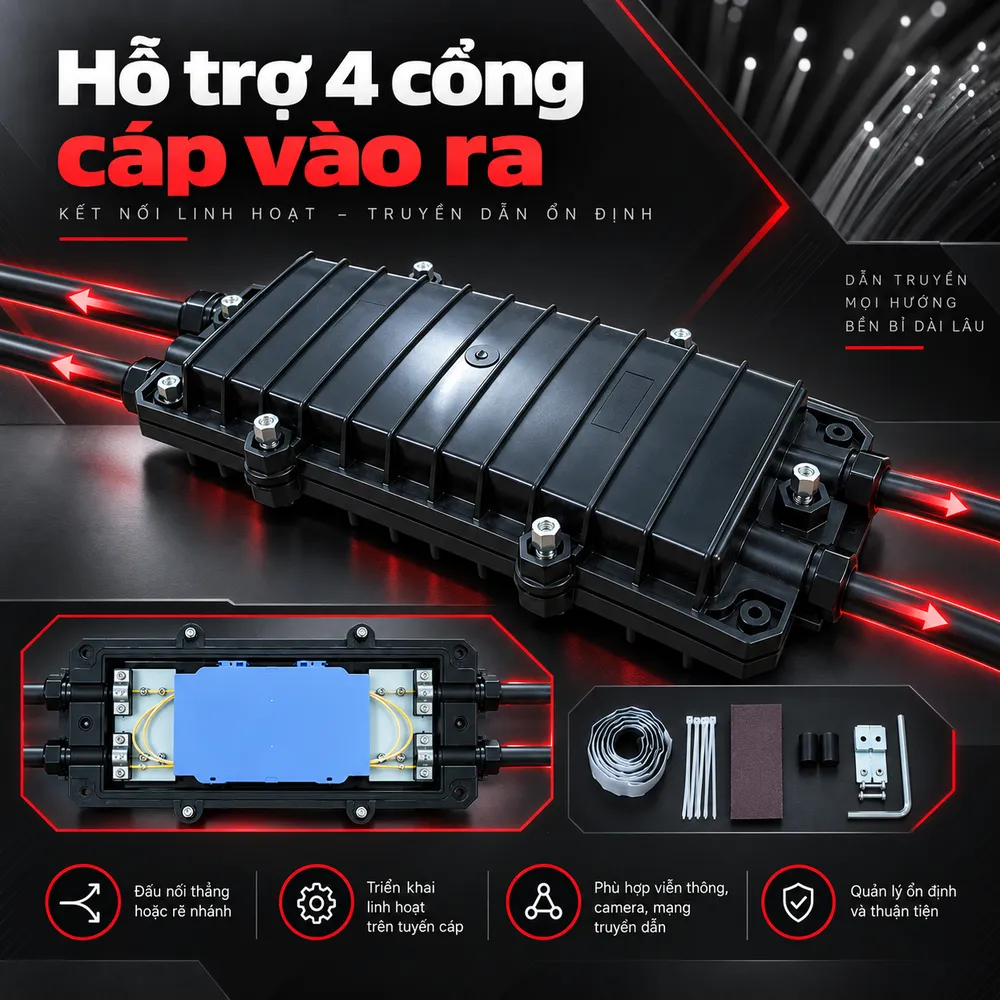

Hỗ trợ 4 cổng cáp vào ra

Măng xông quang Postef 24FO được trang bị 4 cổng cáp vào ra, tạo sự linh hoạt trong việc triển khai tuyến. Với cấu hình nhiều cổng, thiết bị có thể sử dụng để đấu nối thẳng giữa hai đoạn cáp hoặc thực hiện rẽ nhánh sang nhiều hướng khác nhau. Đây là ưu điểm quan trọng đối với các hệ thống cần phân chia tuyến cáp từ một điểm trung tâm đến nhiều khu vực. Khi thi công, kỹ thuật viên cần lựa chọn đúng cổng cáp, cố định cáp chắc chắn và bảo đảm phần sợi quang bên trong được bố trí hợp lý để hạn chế lực kéo tác động trực tiếp lên các mối hàn.

Lưu ý khi thi công măng xông quang

Trước khi lắp đặt, kỹ thuật viên cần kiểm tra số lượng sợi quang, đường kính cáp và phương án tuyến để lựa chọn số khay hàn phù hợp. Cáp phải được cố định chắc chắn tại vị trí vào măng xông để lực kéo bên ngoài không truyền trực tiếp đến mối hàn. Phần sợi quang dự phòng cần được cuộn với bán kính phù hợp và sắp xếp gọn trong khay. Sau khi hoàn thiện các mối hàn, cần kiểm tra lại toàn bộ vị trí liên kết, cổng cáp và phần vỏ trước khi đóng măng xông. Khách hàng có thể liên hệ HULATECH để được tư vấn lựa chọn măng xông, khay hàn và các phụ kiện cáp quang phù hợp với yêu cầu của từng công trình.
