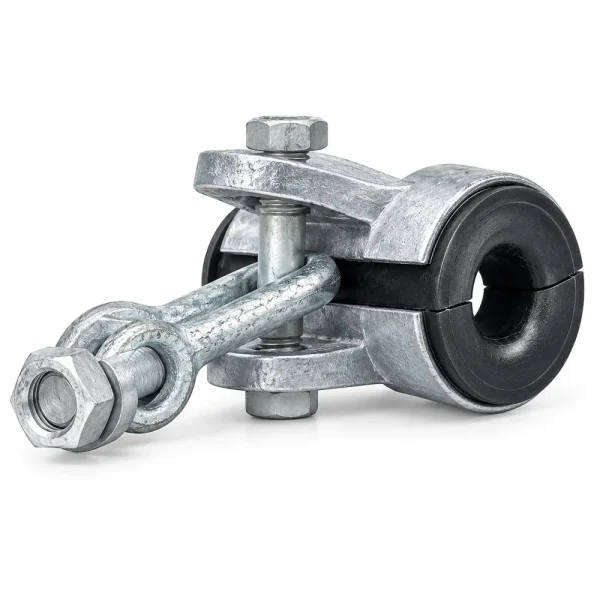

Bộ treo cáp quang ADSS khoảng vượt 100m

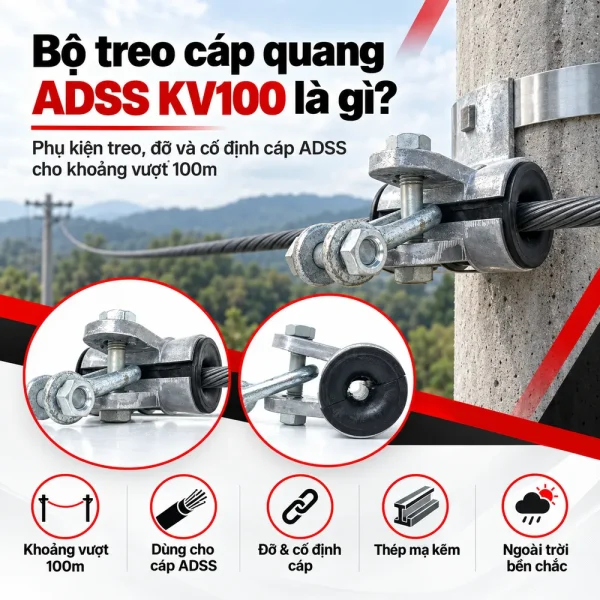

Bộ treo cáp quang ADSS khoảng vượt 100m là phụ kiện chuyên dụng dùng để treo, đỡ và cố định cáp quang ADSS trên cột điện, cột viễn thông hoặc kết cấu phù hợp trong hệ thống truyền dẫn ngoài trời. Sản phẩm sử dụng các chi tiết thép mạ kẽm, giúp hạn chế oxy hóa và tăng độ bền ngoài trời. Bộ treo KV100 phù hợp với cáp ADSS đường kính 15,3–15,9mm và tuyến khoảng vượt 100m. Bộ treo ADSS KV100 là hệ thống phụ kiện cơ khí dùng để nâng đỡ cáp quang tại các vị trí trung gian trên tuyến. Khi cáp được kéo giữa hai cột, tải trọng sẽ tác động lên điểm treo. Bộ treo giúp giữ cáp đúng vị trí, duy trì độ võng phù hợp và hạn chế xê dịch trong quá trình khai thác. Khác với bộ néo thường bố trí tại đầu tuyến, cuối tuyến hoặc vị trí chuyển hướng, bộ treo chủ yếu sử dụng tại các cột trung gian, nơi tuyến cáp đi tương đối thẳng. Lựa chọn đúng bộ treo giúp hệ thống ổn định hơn.

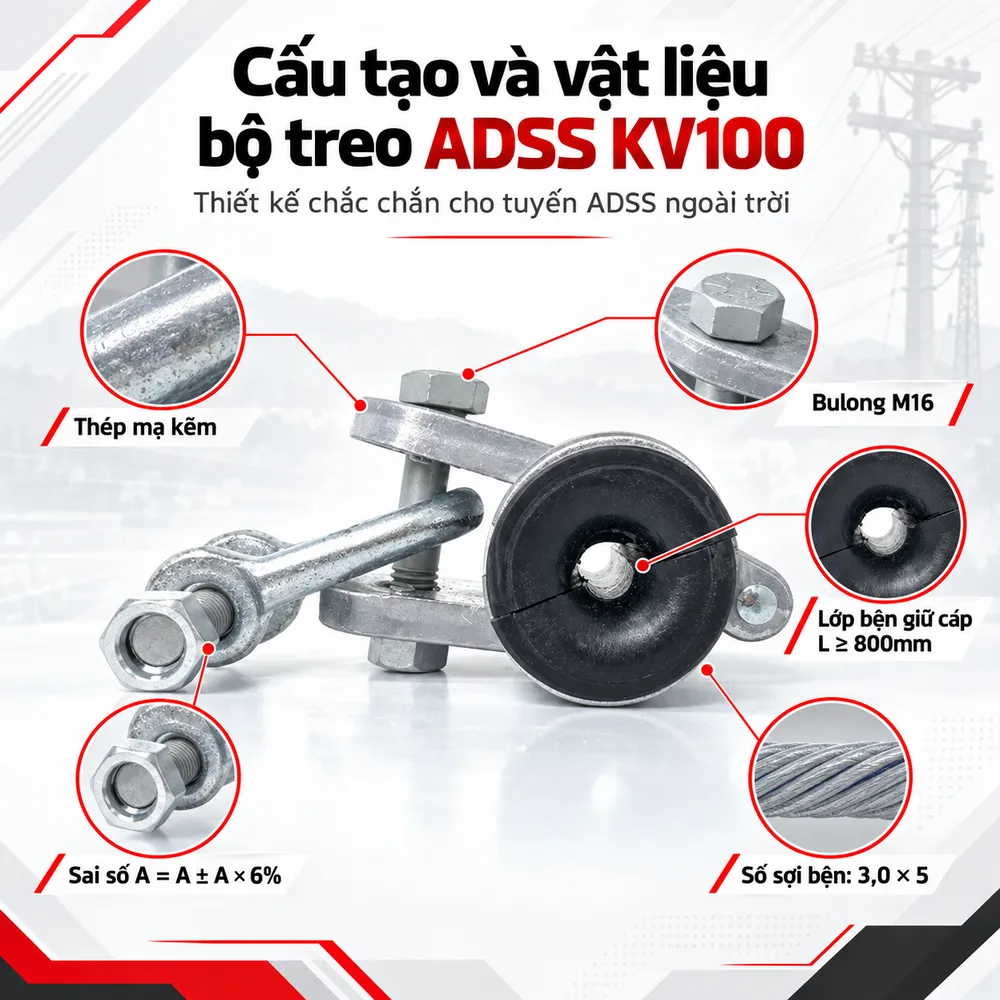

Cấu tạo và vật liệu bộ treo ADSS KV100

Tất cả các chi tiết bằng thép của bộ treo đều được mạ kẽm chống oxy hóa. Lớp mạ giúp bảo vệ bề mặt kim loại và hạn chế ăn mòn. Các kích thước kỹ thuật của sản phẩm được tính bằng milimet. Sai số kích thước được xác định theo công thức A = A ± A × 6%, giúp kiểm soát dung sai trong quá trình gia công và lắp ráp. Bulong sử dụng chuẩn M16, tạo liên kết chắc chắn giữa bộ treo và vị trí cố định. Lớp bện giữ cáp có chiều dài L từ 800mm trở lên, giúp tạo vùng tiếp xúc đủ dài để phân bổ lực. Số sợi bện theo thông số được cung cấp là 3,0 × 5.

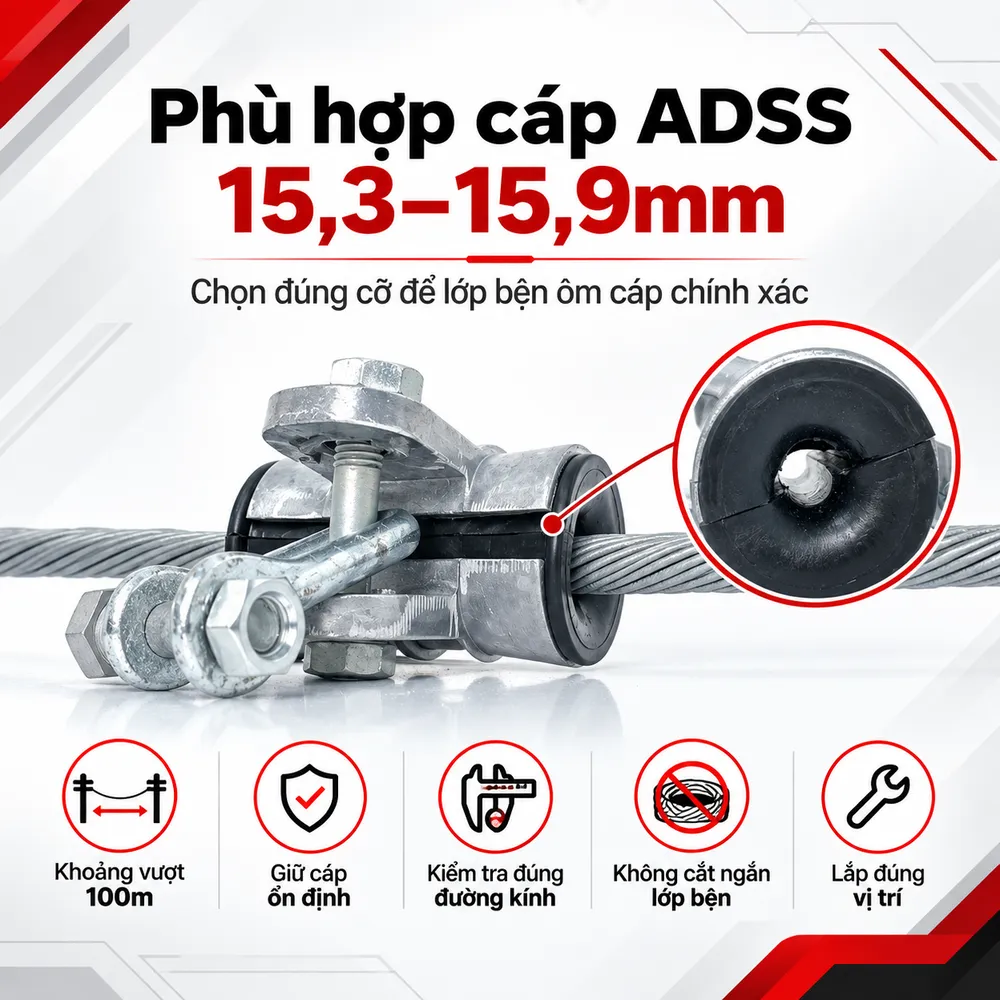

Phù hợp cáp ADSS đường kính 15,3–15,9mm

Bộ treo ADSS KV100 phù hợp với cáp quang ADSS có đường kính ngoài từ 15,3mm đến 15,9mm. Cần kiểm tra thông số này để lớp bện ôm đúng thân cáp. Nếu sai kích thước, khả năng giữ cáp và phân bố lực có thể bị ảnh hưởng. Vì vậy, ngoài khoảng vượt 100m, đơn vị thi công cần xác định chính xác đường kính cáp và tải trọng tuyến thực tế.

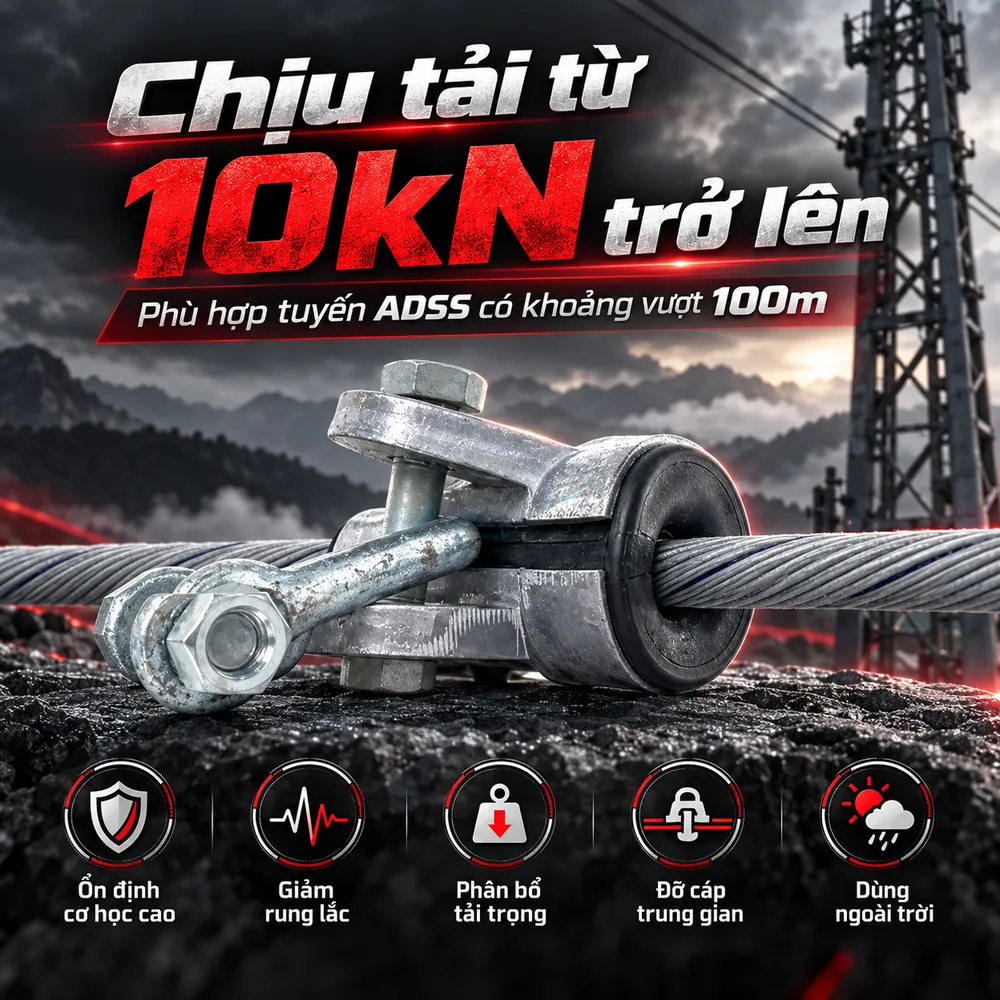

Khả năng chịu tải từ 10kN trở lên

Theo thông số kỹ thuật được cung cấp, bộ treo cáp quang ADSS KV100 có khả năng chịu tải từ 10kN trở lên. Đây là thông số quan trọng khi lựa chọn phụ kiện. Khi thiết kế tuyến, kỹ thuật viên vẫn cần tính toán tải trọng và điều kiện thực tế để lựa chọn phù hợp.

Ưu điểm của Bộ treo cáp quang ADSS khoảng vượt 100m

Bộ treo ADSS KV100 có kết cấu thép mạ kẽm chắc chắn, phù hợp môi trường ngoài trời. Lớp mạ giúp hạn chế oxy hóa. Lớp bện dài từ 800mm trở lên tạo vùng tiếp xúc tương đối dài với thân cáp. Nhờ đó, lực tại điểm treo được phân bố trên diện tích lớn hơn thay vì tập trung tại một điểm. Bulong M16 tạo liên kết chắc chắn. Khả năng chịu tải từ 10kN trở lên cùng dải đường kính cáp 15,3–15,9mm giúp sản phẩm phù hợp với nhiều tuyến ADSS khoảng vượt 100m. Trong hệ thống hoàn chỉnh, bộ treo có thể kết hợp với các loại Phụ kiện quang như bộ néo, móc treo, giá đỡ và phụ kiện liên kết để tạo giải pháp thi công đồng bộ.

Ứng dụng của bộ treo ADSS KV100

Bộ treo cáp quang ADSS khoảng vượt 100m được sử dụng trong các tuyến cáp quang treo trên cột điện, cột viễn thông hoặc kết cấu đỡ phù hợp. Sản phẩm thích hợp cho mạng viễn thông, mạng truyền dẫn dữ liệu, hạ tầng điện lực, khu công nghiệp, nhà máy và các tuyến kết nối ngoài trời. Tại các cột trung gian, bộ treo giúp nâng đỡ cáp, duy trì vị trí ổn định và hỗ trợ kiểm soát độ võng.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lắp đặt, cần kiểm tra đường kính ngoài của cáp ADSS để bảo đảm nằm trong dải 15,3–15,9mm. Đồng thời, cần kiểm tra bulong M16, lớp bện và các chi tiết thép mạ kẽm để bảo đảm không biến dạng hoặc hư hỏng. Khi quấn lớp bện lên thân cáp, kỹ thuật viên cần thực hiện đúng chiều và vị trí để các sợi ôm đều. Không nên tự ý cắt ngắn lớp bện có chiều dài tiêu chuẩn từ 800mm trở lên. Sau khi hoàn thiện, cần kiểm tra độ chắc chắn của bulong và điểm treo trước khi đưa tuyến vào vận hành.

Mua Bộ treo cáp quang ADSS KV100 tại HULATECH

Bộ treo cáp quang ADSS khoảng vượt 100m là giải pháp phù hợp cho các tuyến ADSS có khoảng vượt ngắn, yêu cầu treo đỡ ổn định và chịu tải từ 10kN trở lên. Sản phẩm phù hợp cáp đường kính 15,3–15,9mm, sử dụng chi tiết thép mạ kẽm chống oxy hóa, bulong M16 và lớp bện dài từ 800mm. Khách hàng nên cung cấp chính xác đường kính cáp, khoảng vượt và điều kiện tuyến để lựa chọn đúng bộ treo. HULATECH cung cấp dòng phụ kiện phục vụ thi công cáp quang ADSS, hỗ trợ lựa chọn giải pháp phù hợp với từng công trình.
