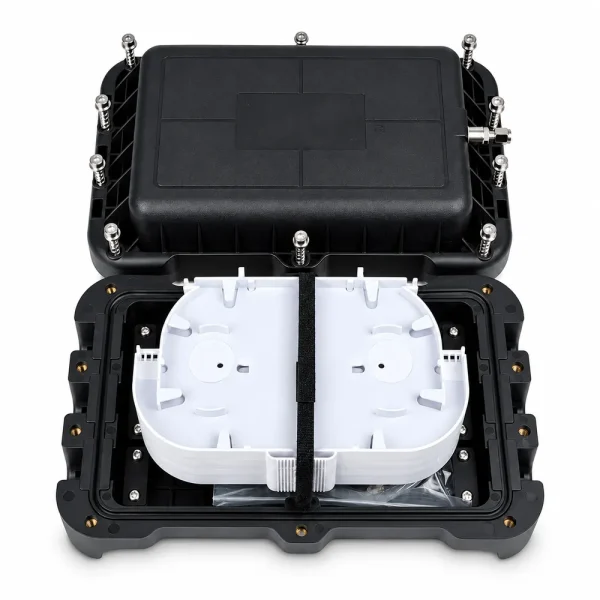

Măng xông quang to 96FO đầy đủ phụ kiện đi kèm

Măng xông quang là thiết bị được sử dụng để bảo vệ các điểm hàn nối giữa hai hoặc nhiều đoạn cáp quang. Sau khi các sợi quang được hàn bằng máy hàn quang, mối nối cần được bố trí trong khay hàn và đặt bên trong một kết cấu bảo vệ chắc chắn. Măng xông quang 96FO được thiết kế cho những tuyến cần quản lý số lượng sợi lớn. Dung lượng tối đa 96 core giúp thiết bị phù hợp với các hệ thống mạng có quy mô trung bình đến lớn hoặc các vị trí cần dự phòng nhiều sợi cho việc mở rộng trong tương lai. Trong hệ thống truyền dẫn hoàn chỉnh, măng xông thường kết hợp với nhiều loại Phụ kiện quang như khay hàn, ống co nhiệt, dây hàn quang, adapter và các phụ kiện cố định cáp để tạo thành hệ thống đấu nối đồng bộ.

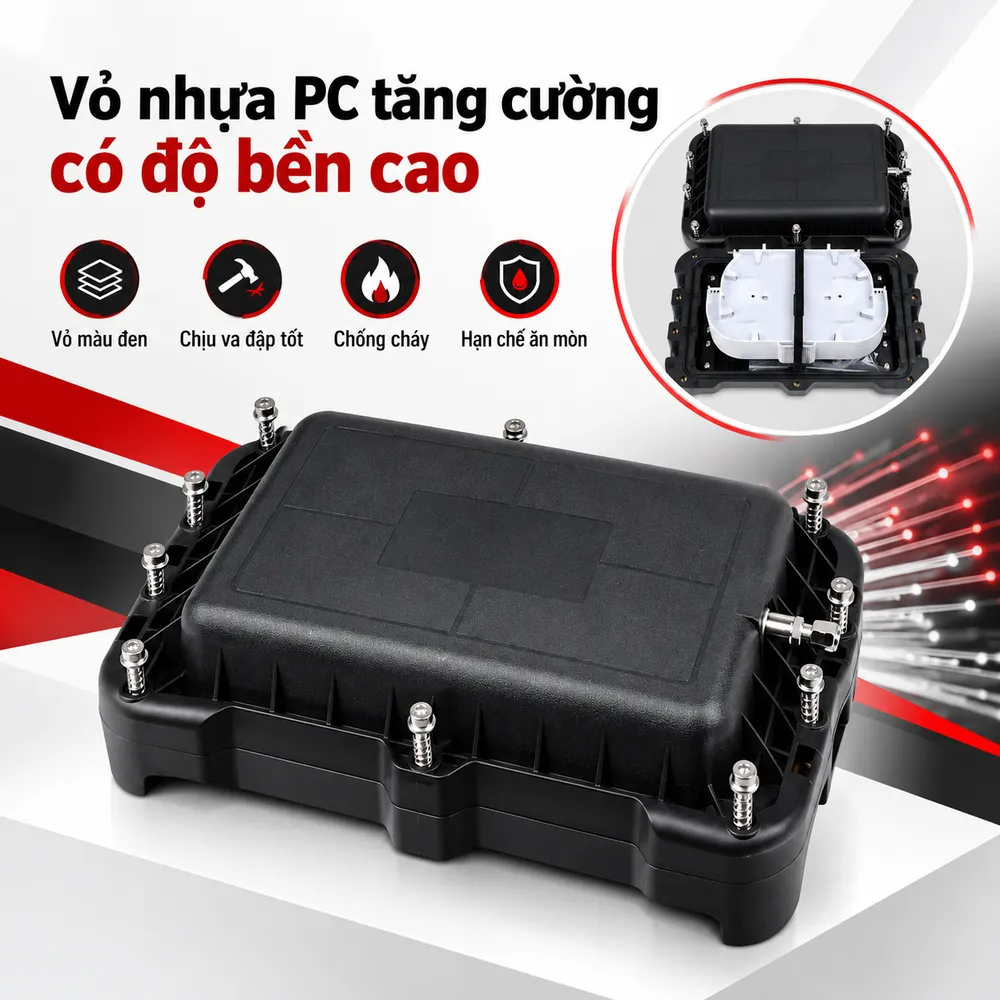

Vỏ nhựa PC tăng cường có độ bền cao

Một trong những đặc điểm đáng chú ý của Măng xông quang to 96FO là phần vỏ được sản xuất từ nhựa PC tăng cường. Nhựa PC có độ bền cơ học cao và khả năng chịu va đập tốt, phù hợp để sử dụng trong các thiết bị cần làm việc ngoài trời. Phần vỏ chắc chắn giúp bảo vệ các khay hàn, sợi quang dự phòng và mối nối khỏi những tác động cơ học có thể xuất hiện trong quá trình vận chuyển, thi công hoặc khai thác. Theo thông tin sản phẩm, vật liệu và kết cấu măng xông còn có khả năng chống cháy, hạn chế ăn mòn và hỗ trợ bảo vệ hệ thống trước các ảnh hưởng từ môi trường. Đây là những đặc tính cần thiết đối với thiết bị được lắp trên các tuyến cáp ngoài trời trong thời gian dài. Sản phẩm sử dụng vỏ màu đen, phù hợp với nhiều hệ thống cáp quang ngoài trời và giúp tạo sự đồng bộ với các loại cáp viễn thông phổ biến.

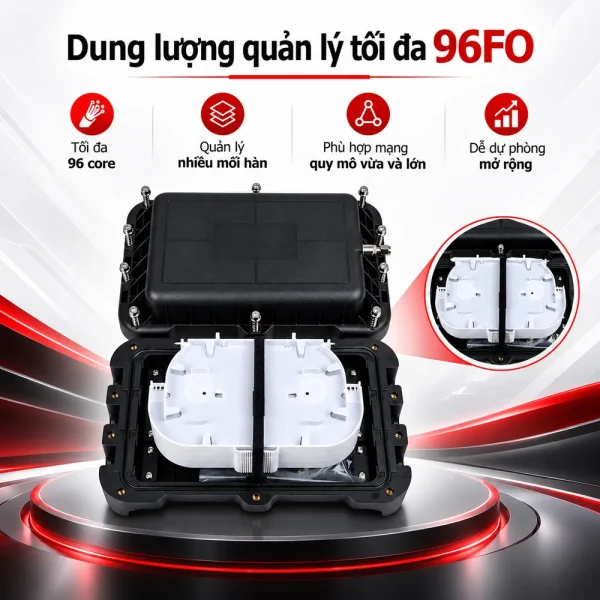

Dung lượng quản lý tối đa 96FO

Măng xông có dung lượng tối đa 96FO, tương đương khả năng quản lý tới 96 sợi quang khi được cấu hình hệ thống khay hàn phù hợp. Dung lượng lớn là lợi thế tại những điểm tập trung nhiều tuyến cáp hoặc vị trí cần thực hiện số lượng mối nối lớn. Thay vì sử dụng nhiều măng xông nhỏ riêng biệt, kỹ thuật viên có thể quản lý nhiều sợi trong cùng một thiết bị, giúp hệ thống gọn gàng hơn. Khả năng quản lý 96FO cũng phù hợp với những công trình cần dự phòng dung lượng. Trong giai đoạn đầu, hệ thống có thể chưa sử dụng toàn bộ số sợi nhưng vẫn còn không gian để bổ sung các mối nối khi mạng được mở rộng.

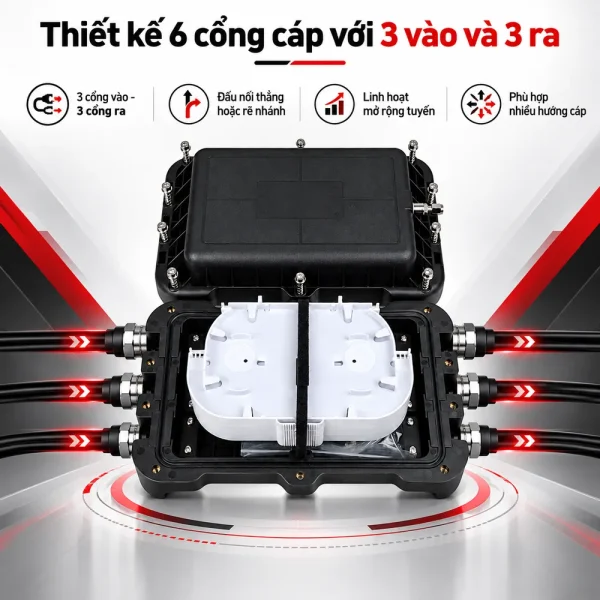

Thiết kế 6 cổng cáp với 3 vào và 3 ra

Măng xông quang 96FO được trang bị 6 cổng cáp, gồm 3 cổng vào và 3 cổng ra. Cấu hình này mang lại sự linh hoạt cao khi triển khai các tuyến cáp quang. Kỹ thuật viên có thể sử dụng măng xông để đấu nối thẳng giữa các đoạn cáp hoặc tổ chức các tuyến rẽ nhánh theo nhiều hướng khác nhau. Trong cấu hình đấu thẳng, cáp từ một hướng được đưa vào măng xông, hàn nối với cáp đi tiếp ở hướng còn lại. Đối với cấu hình rẽ nhánh, một tuyến cáp chính có thể được phân chia thành nhiều tuyến nhỏ để đi tới các khu vực khác nhau. Việc có nhiều cổng cũng thuận tiện cho những hệ thống cần mở rộng sau này mà không phải thay đổi toàn bộ thiết bị bảo vệ mối nối.

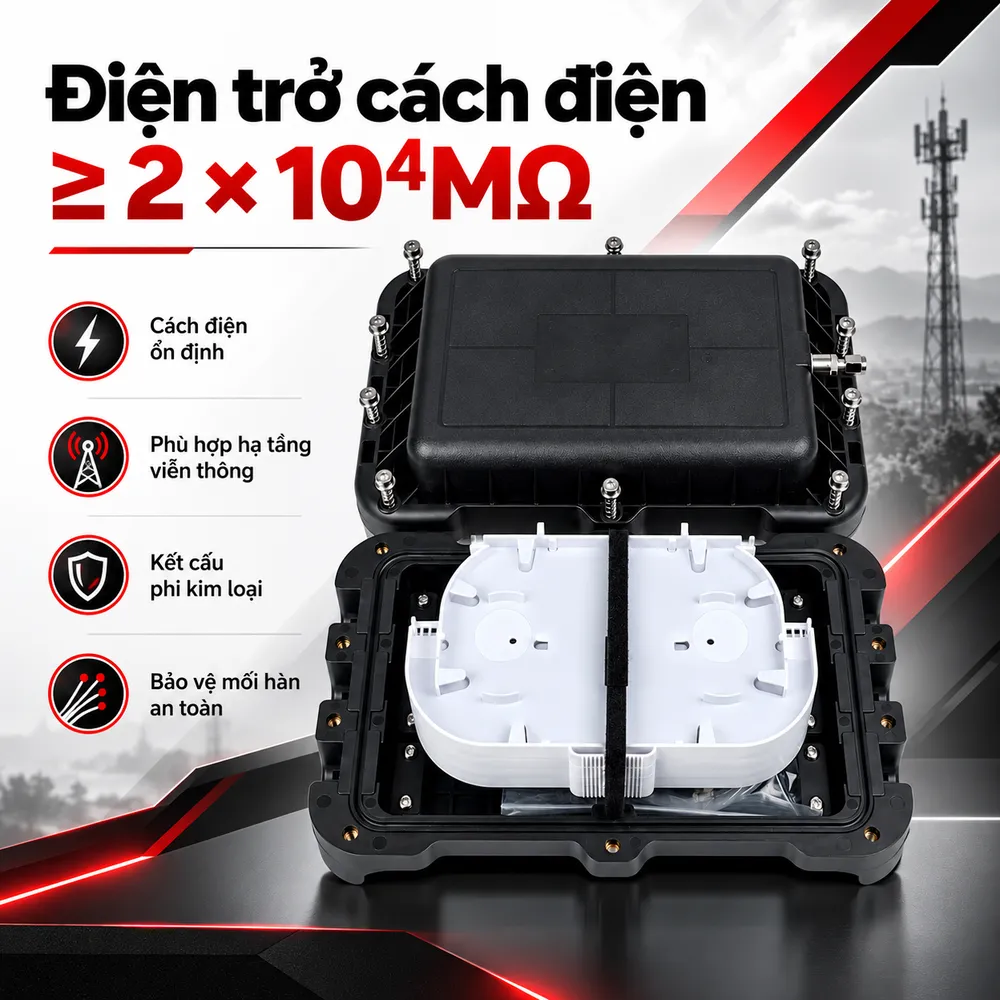

Điện trở cách điện đạt từ 2 × 10⁴MΩ

Theo thông số kỹ thuật được cung cấp, Măng xông quang 96FO có điện trở cách điện ≥ 2 × 10⁴MΩ. Thông số điện trở cách điện thể hiện khả năng cách ly điện của kết cấu thiết bị và là một trong những chỉ số kỹ thuật cần quan tâm đối với các phụ kiện sử dụng trong hệ thống hạ tầng viễn thông. Bên cạnh đó, vật liệu vỏ phi kim loại cũng giúp măng xông phù hợp với nhiều môi trường triển khai tuyến cáp quang ngoài trời.

Trọng lượng khoảng 3kg thuận tiện thi công

Măng xông quang to 96FO có trọng lượng khoảng 3kg. Với dung lượng quản lý tối đa 96 sợi cùng cấu hình 6 cổng cáp, mức trọng lượng này vẫn thuận tiện cho quá trình vận chuyển và lắp đặt tại công trình. Kỹ thuật viên có thể bố trí thiết bị tại các điểm đấu nối ngoài trời, trên tuyến cáp hoặc những khu vực kỹ thuật tùy theo thiết kế của công trình. Khi lắp đặt, măng xông cần được cố định chắc chắn để hạn chế rung lắc và tránh lực tác động trực tiếp lên cáp cũng như các mối nối bên trong.

Ứng dụng của Măng xông quang 96FO

Với dung lượng lớn và thiết kế nhiều cổng, sản phẩm được sử dụng trong nhiều hệ thống như:

• Tuyến cáp quang viễn thông ngoài trời.
• Hệ thống FTTH, GPON và EPON.
• Mạng truyền dẫn quang doanh nghiệp.
• Hệ thống camera sử dụng đường truyền cáp quang.
• Tuyến cáp trong nhà máy và khu công nghiệp.
• Điểm đấu nối thẳng giữa các đoạn cáp.
• Vị trí rẽ nhánh tuyến cáp quang.
• Hệ thống cần quản lý tối đa 96 sợi quang.

Đặc biệt, cấu hình 3 cổng vào và 3 cổng ra phù hợp với các nút mạng cần chia tuyến theo nhiều hướng.

Lưu ý khi lắp đặt măng xông quang 96FO

Trước khi thi công, kỹ thuật viên cần xác định số lượng sợi cần hàn, số lượng khay hàn và phương án sử dụng 6 cổng cáp. Cáp phải được cố định chắc chắn để lực kéo từ bên ngoài không truyền trực tiếp tới các mối hàn. Sau khi hàn, từng mối nối cần được bảo vệ bằng ống co nhiệt và bố trí đúng vị trí trên khay. Phần sợi quang dự phòng nên được cuộn gọn theo bán kính uốn phù hợp, tránh gập sợi làm tăng suy hao tín hiệu. Sau khi hoàn thiện, cần kiểm tra các cổng cáp, khay hàn và phần vỏ trước khi đóng kín măng xông. Khách hàng có thể liên hệ HULATECH để được tư vấn lựa chọn măng xông, khay hàn và các phụ kiện cáp quang phù hợp với số lượng sợi cũng như yêu cầu của từng công trình.
